2015 Peugeot 301 Manuel du propriétaire (in French)

22
Caractéristiques techniques

Moteurs


PureTech 72



VTi 115



PureTech 82



PureTech 82
S&S



Boîtes de vitesses

BVM
(Manuelle
5 rapports)
ETG (Pilotée
5 rapports)
BVM
(Manuelle
5 rapports)
BVA
(Automatique
4 rapports)
BVM
(Manuelle
5 rapports)
ETG (Pilotée
5 rapports)

Types variantes versions : DD...

HMY0
HMY0/P
NFP0
NFP6
NFP9
HMZ6
HMZ6/PS
Cylindrée (cm
3
)
1 199
1 587
1 199
1 200
Alésage x course (mm)
75 x 90,5
78,5 x 82
75 x 90,5
75 x 90,6
Puiss. maxi : norme CEE (kW) *
53
85
60
60
Régime de puiss. maxi (tr/min)
5 500
6 050
5 750
5 750
Couple maxi : norme CEE (Nm)
11 0
150
11 8
11 8
Régime de couple maxi (tr/min)
3 000
4 000
2 750
2 750
Carburant
Sans plomb RON 91 à RON 98
Sans plomb RON 91 à RON 98
Sans plomb
RON 91 à
RON 98
Sans plomb
RON 91 à
RON 98
Catalyseur
oui
oui
oui
oui
Capacité d'huile (en litres) du moteur
(avec échange cartouche)
3,25
3,5
3,25
3,25

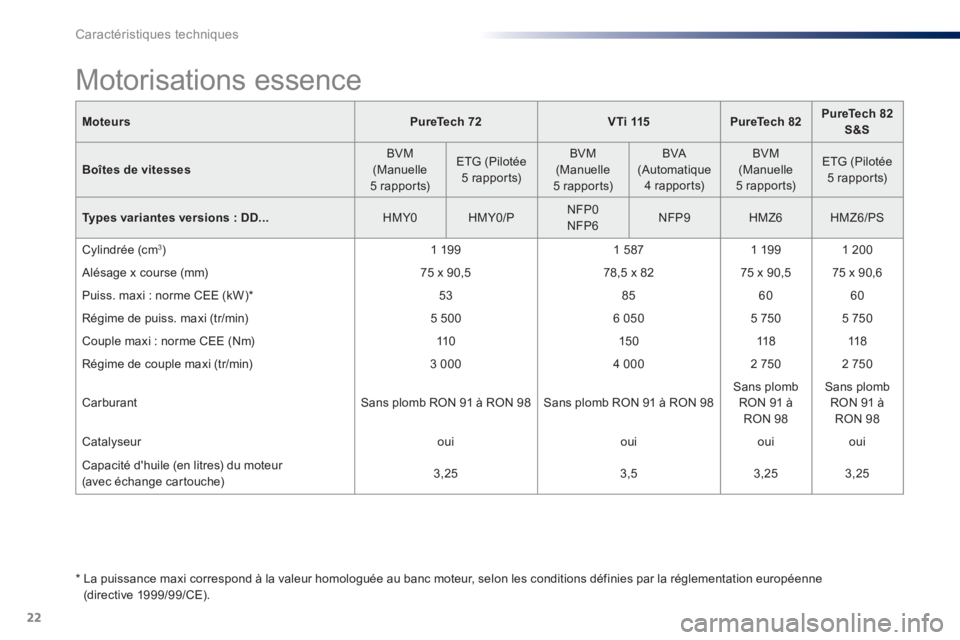

Motorisations essence


*
La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation européenne
(directive 1999/99/CE).

24
Caractéristiques techniques

Moteur



HDi 92



BlueHDi 100



Boîtes de vitesses

BVM (Manuelle 5 rapports)
BVM (Manuelle 5 rapports)

Types variantes versions : DD...

9HJC
9HP0
BHY6
Cylindrée (cm
3
)
1 560
1 560
Alésage x course (mm)
75 x 88
75 x 88,3
Puiss. maxi : norme CEE (kW) *
68
73
Régime de puiss. maxi (tr/min)
4 000
3 750
Couple maxi : norme CEE (Nm)
230
254
Régime de couple maxi (tr/min)
1 750
1 750
Carburant
Gazole
Gazole
Catalyseur
oui
oui
Filtre à particules
non
oui
oui
Capacité d'huile (en litres) du moteur
(avec échange cartouche)
3,75
3,75











Motorisations Diesel



*
La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation Européenne
(directive 1999/99/CE).

25
11
Caractéristiques techniques

Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée
doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d'un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température
extérieure est supérieure à 37 °C, limiter la masse remorquée.

*
La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).

**
La masse de la remorque freinée peut être, dans la limite du MTR A, augmentée dans la mesure où l'on réduit d'autant le MTAC du véhicule tracteur ;
attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Moteur



HDi 92



BlueHDi 100



Boîtes de vitesses

BVM (Manuelle 5 rapports)
BVM (Manuelle 5 rapports)

Types variantes versions : DD...

9HJC
9HP0
BHY6


- Masse à vide
1 090
1 090


- Masse en ordre de marche *

1 165
1 165


- Masse maximale techniquement admissible
en charge (MTAC)
1 549
1 548
1 585


- Masse totale roulante autorisée (MTR A)
en pente 12%
2 299
2 298
2 335


- Remorque freinée (dans la limite du MTR A)
en pente 10% ou 12%
750
750


- Remorque freinée
** (avec report de charge
dans la limite du MTR A)
1 010
1 010


- Remorque non freinée
580
580


- Poids recommandé sur flèche
55
55

















Masses Diesel (en kg)

1
1
Contrôle de marche

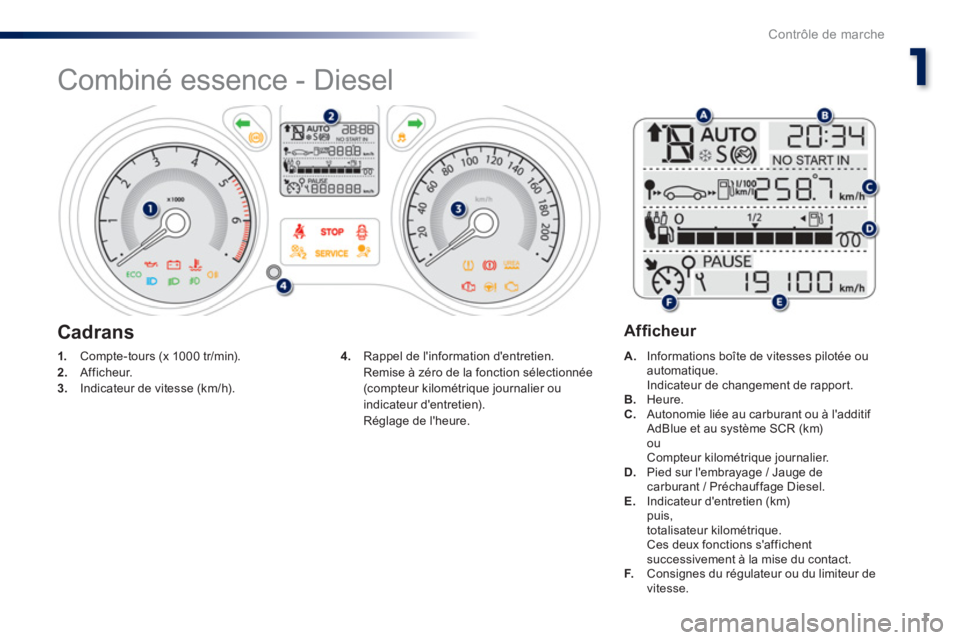

Combiné essence - Diesel



1.
Compte-tours (x 1000 tr/min).

2.
Afficheur.

3.
Indicateur de vitesse (km/h).

A.
Informations boîte de vitesses pilotée ou
automatique.
Indicateur de changement de rapport.

B.
Heure.

C.
Autonomie liée au carburant ou à l'additif
AdBlue et au système SCR (km)
ou
Compteur kilométrique journalier.

D.
Pied sur l'embrayage / Jauge de
carburant / Préchauffage Diesel.

E.
Indicateur d'entretien (km)
puis,
totalisateur kilométrique.
Ces deux fonctions s'affichent
successivement à la mise du contact.

F.
Consignes du régulateur ou du limiteur de
vitesse.


4.
Rappel de l'information d'entretien.
Remise à zéro de la fonction sélectionnée
(compteur kilométrique journalier ou
indicateur d'entretien).
Réglage de l'heure.


Cadrans

Affi cheur

2
Contrôle de marche


Té m o i n



Etat



Cause



Actions / Obser vations






Additif AdBlue
®


(Diesel BlueHDi)


fixe dès la mise du
contact, accompagné
d'un signal sonore
et d'un message
indiquant l'autonomie
de roulage. L'autonomie de roulage est comprise
entre 600 et 2 400 km. Faites rapidement un appoint en additif AdBlue ®
:
adressez-vous au réseau PEUGEOT ou à un atelier
qualifié ou effectuez vous-même cette opération en
vous reportant à la rubrique correspondante.

+
clignotant, associé
au témoin SERVICE,
accompagné d'un
signal sonore et d'un
message indiquant
l'autonomie de
roulage. L'autonomie de roulage est comprise
entre 0 km et 600 km. Faites impérativement
un appoint en additif AdBlue
®

pour éviter la panne
: adressez-vous au réseau
PEUGEOT ou à un atelier qualifié ou effectuez vous-
même cette opération en vous reportant à la rubrique
correspondante.

clignotant, associé
au témoin SERVICE,
accompagné d'un
signal sonore et d'un
message indiquant
l'interdiction du
démarrage. Le réser voir d'additif AdBlue
®
est
vide : le dispositif d'antidémarrage
réglementaire empêche le
redémarrage du moteur. Pour pouvoir redémarrer le moteur, vous devez
impérativement
faire un appoint en additif AdBlue ®
:
adressez-vous au réseau PEUGEOT ou à un atelier
qualifié ou effectuez vous-même cette opération en
vous reportant à la rubrique correspondante.
Il est impératif
de verser une quantité minimale de
3,8 litres d'AdBlue
® dans le réser voir d'additif.

1
3
Contrôle de marche


Té m o i n



Etat



Cause



Actions / Obser vations



+
+

Système
d'antipollution
SCR
(Diesel BlueHDi)


fixe dès la mise du
contact, associé
aux témoins
SERVICE et système
d'autodiagnostic
moteur, accompagné
d'un signal sonore et
d'un message. Un dysfonctionnement du système
d'antipollution SCR a été détecté. Cette alerte disparait dès que le niveau d'émission
des gaz d'échappement redevient conforme.

clignotant dès la
mise du contact,
associé aux témoins
SERVICE et système
d'autodiagnostic
moteur, accompagné
d'un signal sonore
et d'un message
indiquant l'autonomie
de roulage. Après confirmation du
dysfonctionnement du système
d'antipollution, vous pouvez
parcourir jusqu'à 1 100 km avant
le déclenchement du dispositif
d'antidémarrage du moteur. Adressez-vous, dès que possible
, au réseau
PEUGEOT ou à un atelier qualifié pour éviter la
panne
.

clignotant dès la
mise du contact,
associé aux témoins
SERVICE et système
d'autodiagnostic
moteur, accompagné
d'un signal sonore et
d'un message. Vous avez dépassé la limite de
roulage autorisée après confirmation
du dysfonctionnement du système
d'antipollution : le dispositif
d'antidémarrage empêche le
redémarrage du moteur. Pour pouvoir redémarrer le moteur, vous devez
impérativement
faire appel au réseau PEUGEOT ou
à un atelier qualifié.

4
Contrôle de marche


Té m o i n



Etat



Cause



Actions / Obser vations






Stop & Start


fixe. A l'arrêt du véhicule (feu rouge, stop,
encombrements...), le Stop & Start a
mis le moteur en mode STOP. Dès que vous souhaitez repartir, le témoin s'éteint
et le moteur redémarre automatiquement en mode
START.

clignotant quelques
secondes, puis
s'éteint. Le mode STOP est momentanément
indisponible.
ou
Le mode START s'est
automatiquement déclenché. Pour plus d'informations sur les cas particuliers du
mode STOP et du mode START, reportez-vous à la
rubrique "Stop & Start".


Pied sur
l'embrayage


fixe. En mode STOP du Stop & Start, le
passage en mode START est refusé
car la pédale d'embrayage n'est pas
complètement enfoncée. Il est nécessaire de débrayer complètement pour
permettre le passage en mode START du moteur.

1
5
Contrôle de marche

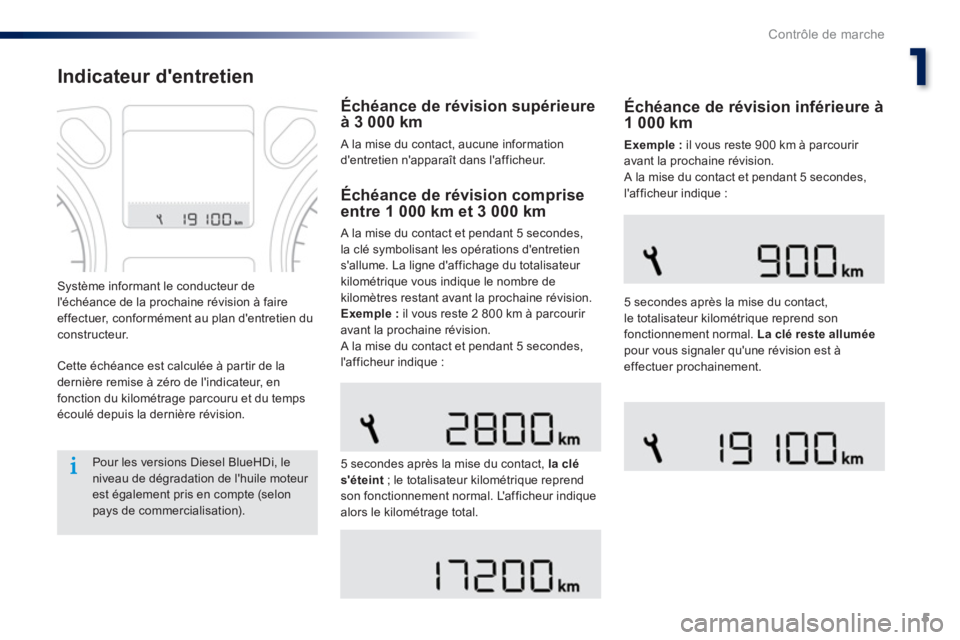

Indicateur d'entretien


Cette échéance est calculée à partir de la
dernière remise à zéro de l'indicateur, en
fonction du kilométrage parcouru et du temps
écoulé depuis la dernière révision.
Système informant le conducteur de
l'échéance de la prochaine révision à faire
effectuer, conformément au plan d'entretien du
constructeur.


Échéance de révision comprise
entre 1 000 km et 3 000 km
A la mise du contact et pendant 5 secondes,
la clé symbolisant les opérations d'entretien
s'allume. La ligne d'affichage du totalisateur
kilométrique vous indique le nombre de
kilomètres restant avant la prochaine révision.

Exemple :
il vous reste 2 800 km à parcourir
avant la prochaine révision.
A la mise du contact et pendant 5 secondes,
l'afficheur indique :

5 secondes après la mise du contact, la clé
s'éteint
; le totalisateur kilométrique reprend
son fonctionnement normal. L'afficheur indique
alors le kilométrage total.


Échéance de révision inférieure à
1 000 km

Exemple :
il vous reste 900 km à parcourir
avant la prochaine révision.
A la mise du contact et pendant 5 secondes,
l'afficheur indique :

5 secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste allumée

pour vous signaler qu'une révision est à
effectuer prochainement.

Pour les versions Diesel BlueHDi, le
niveau de dégradation de l'huile moteur
est également pris en compte (selon
pays de commercialisation).


Échéance de révision supérieure
à 3 000 km
A la mise du contact, aucune information
d'entretien n'apparaît dans l'afficheur.
