127
301_es_Chap09_info-pratiques_ed01-2014

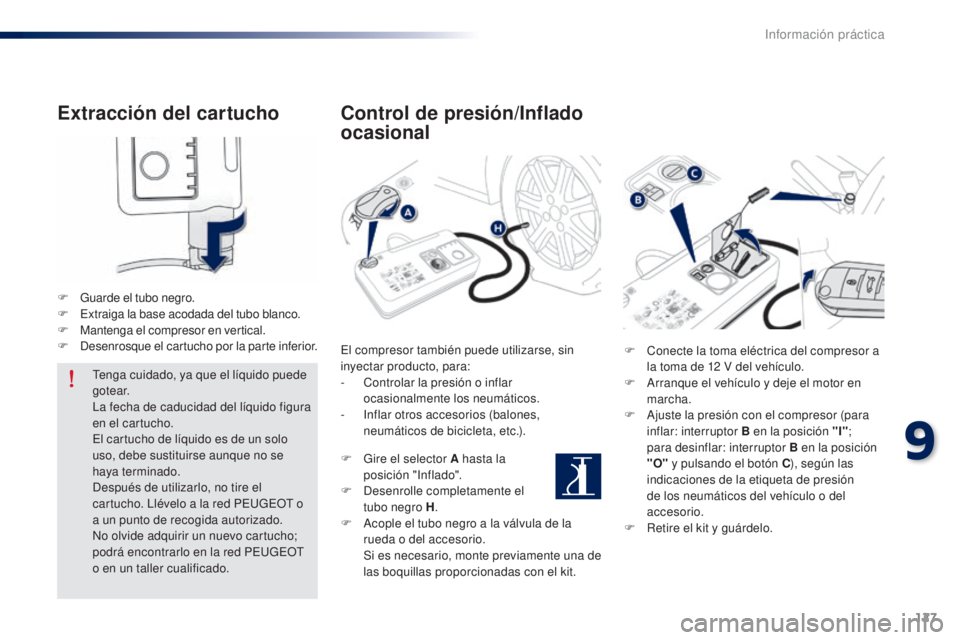

Extracción del cartucho
F Guarde el tubo negro.
F Extraiga la base acodada del tubo blanco.
F
M

antenga el compresor en vertical.
F
D

esenrosque el cartucho por la parte inferior.Tenga cuidado, ya que el líquido puede
gotear.
La fecha de caducidad del líquido figura
en el cartucho.
El cartucho de líquido es de un solo
uso, debe sustituirse aunque no se
haya terminado.
Después de utilizarlo, no tire el
cartucho. Llévelo a la red PEUGEOT o
a un punto de recogida autorizado.
No olvide adquirir un nuevo cartucho;
podrá encontrarlo en la red PEUGEOT
o en un taller cualificado.
Control de presión/Inflado
ocasional
El compresor también puede utilizarse, sin
inyectar producto, para:
-

C
ontrolar la presión o inflar
ocasionalmente los neumáticos.
-

I
nflar otros accesorios (balones,
neumáticos de bicicleta, etc.).
F

G
ire el selector A hasta la
posición "Inflado".
F

D
esenrolle completamente el
tubo negro H .
F

A
cople el tubo negro a la válvula de la
rueda o del accesorio.
S

i es necesario, monte previamente una de
las boquillas proporcionadas con el kit. F
C onecte la toma eléctrica del compresor a
la toma de 12
V del vehículo.
F

A
rranque el vehículo y deje el motor en
marcha.
F

A
juste la presión con el compresor (para
inflar: interruptor B en la posición "I" ;
para desinflar: interruptor B en la posición
"O" y pulsando el botón C ), según las
indicaciones de la etiqueta de presión
de los neumáticos del vehículo o del
accesorio.
F

R
etire el kit y guárdelo.
9
Información práctica

128
301_es_Chap09_info-pratiques_ed01-2014

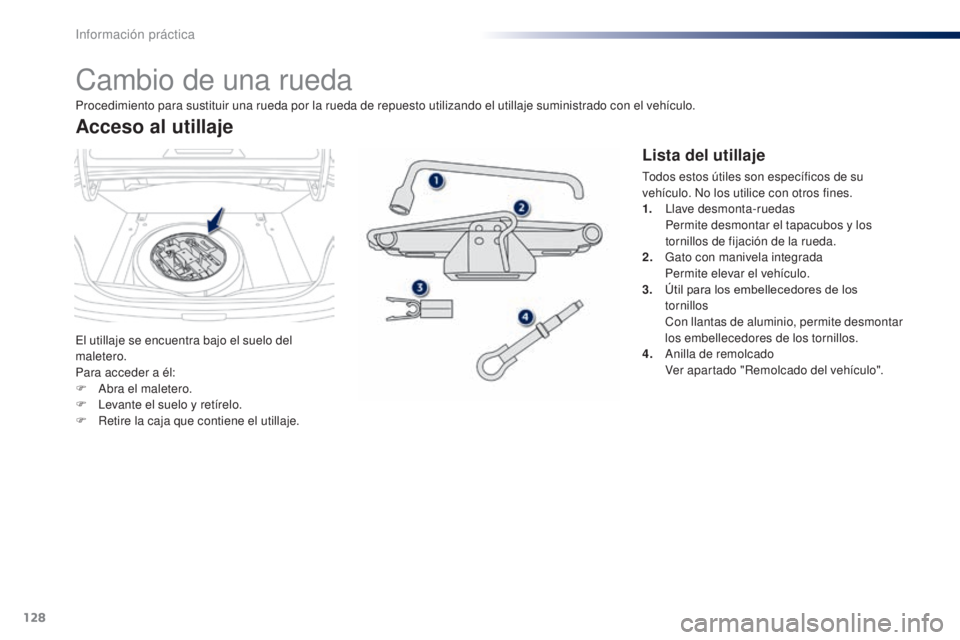

Cambio de una rueda
El utillaje se encuentra bajo el suelo del
maletero.
Para acceder a él:
F
A
bra el maletero.
F

L
evante el suelo y retírelo.
F

R
etire la caja que contiene el utillaje.
Acceso al utillaje
Lista del utillaje
Procedimiento para sustituir una rueda por la rueda de repuesto utilizando el utillaje suministrado con el vehículo. Todos estos útiles son específicos de su
vehículo. No los utilice con otros fines.
1.
Lla

ve desmonta-ruedas
Pe

rmite desmontar el tapacubos y los
tornillos de fijación de la rueda.
2.
G

ato con manivela integrada
Pe

rmite elevar el vehículo.
3.
Ú

til para los embellecedores de los
tornillos
C

on llantas de aluminio, permite desmontar
los embellecedores de los tornillos.
4.
A

nilla de remolcado
V

er apartado "Remolcado del vehículo".
Información práctica

129
301_es_Chap09_info-pratiques_ed01-2014

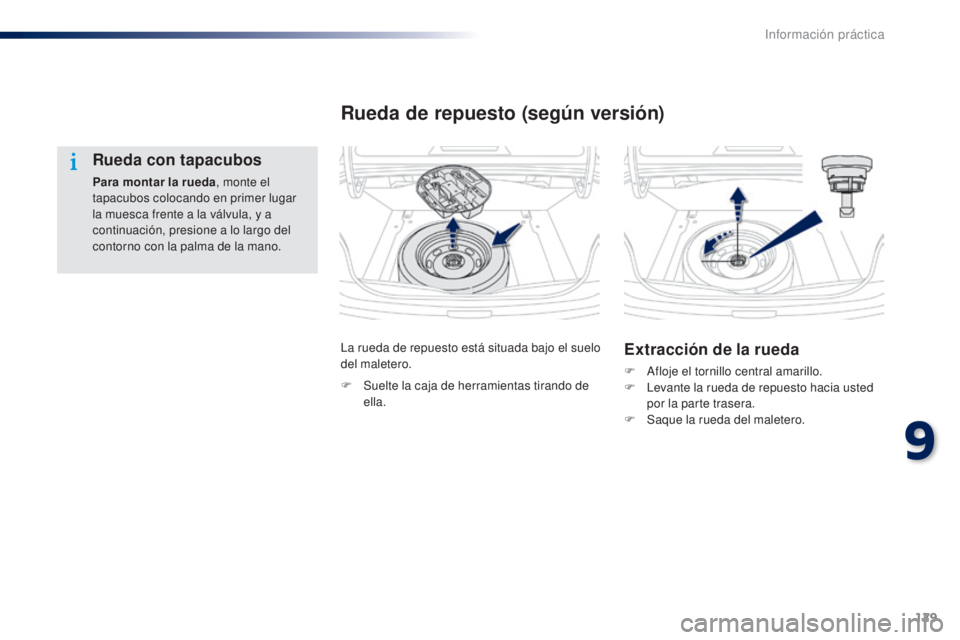

Rueda con tapacubos
Para montar la rueda, monte el
tapacubos colocando en primer lugar
la muesca frente a la válvula, y a
continuación, presione a lo largo del
contorno con la palma de la mano.
La rueda de repuesto está situada bajo el suelo
del maletero.
Rueda de repuesto (según versión)
Extracción de la rueda
F Afloje el tornillo central amarillo.
F L evante la rueda de repuesto hacia usted
por la parte trasera.
F

S
aque la rueda del maletero.
F
S
uelte la caja de herramientas tirando de
ella.
9
Información práctica

130
301_es_Chap09_info-pratiques_ed01-2014

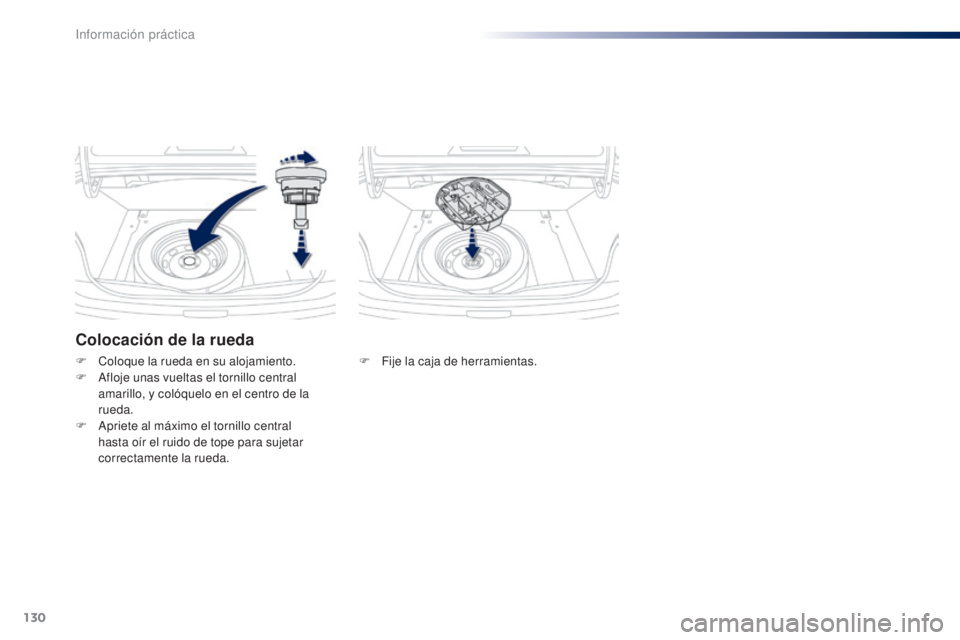

Colocación de la rueda
F Fije la caja de herramientas.
F
C
oloque la rueda en su alojamiento.
F
A
floje unas vueltas el tornillo central
amarillo, y colóquelo en el centro de la
rueda.
F

A

priete al máximo el tornillo central
hasta oír el ruido de tope para sujetar
correctamente la rueda.
Información práctica

131
301_es_Chap09_info-pratiques_ed01-2014

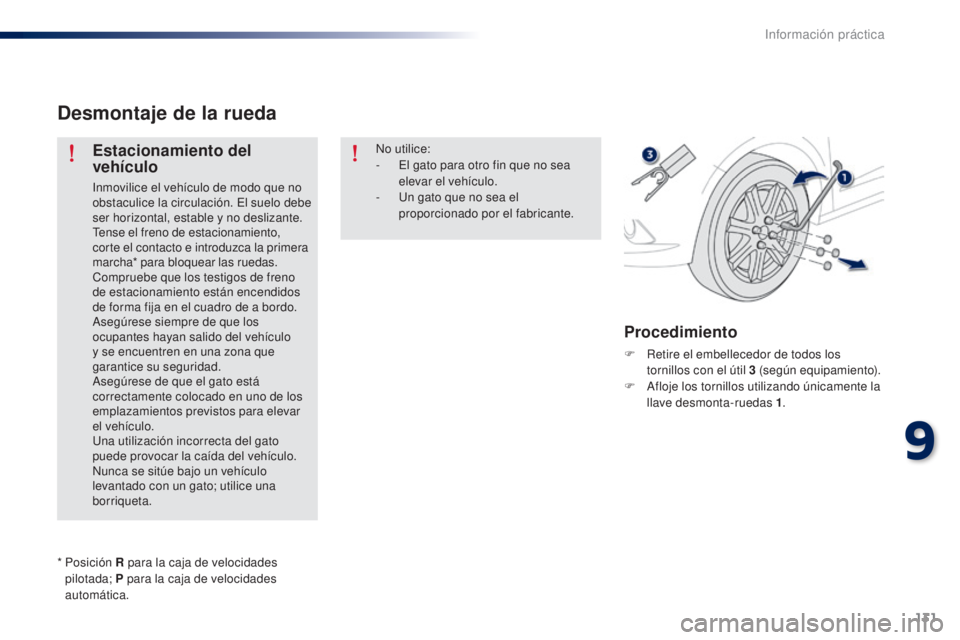

Desmontaje de la rueda
Estacionamiento del
vehículo
Inmovilice el vehículo de modo que no
obstaculice la circulación. El suelo debe
ser horizontal, estable y no deslizante.
Tense el freno de estacionamiento,
corte el contacto e introduzca la primera
marcha* para bloquear las ruedas.
Compruebe que los testigos de freno
de estacionamiento están encendidos
de forma fija en el cuadro de a bordo.
Asegúrese siempre de que los
ocupantes hayan salido del vehículo
y se encuentren en una zona que
garantice su seguridad.
Asegúrese de que el gato está
correctamente colocado en uno de los
emplazamientos previstos para elevar
el vehículo.
Una utilización incorrecta del gato
puede provocar la caída del vehículo.
Nunca se sitúe bajo un vehículo
levantado con un gato; utilice una
borriqueta.
Procedimiento
F Retire el embellecedor de todos los tornillos con el útil 3 (según equipamiento).
F

A
floje los tornillos utilizando únicamente la
llave desmonta-ruedas 1 .
No utilice:
-

E

l gato para otro fin que no sea
elevar el vehículo.
-

U

n gato que no sea el
proporcionado por el fabricante.
*


Posición R para la caja de velocidades
pilotada; P para la caja de velocidades
automática.
9
Información práctica

132
301_es_Chap09_info-pratiques_ed01-2014

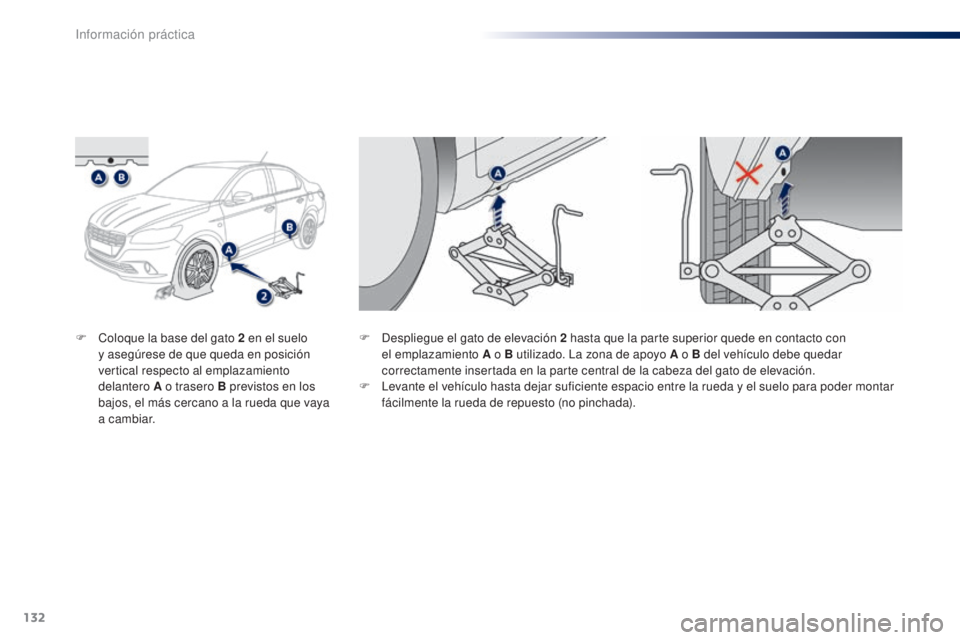

F Coloque la base del gato 2 en el suelo
y asegúrese de que queda en posición
vertical respecto al emplazamiento
delantero A o trasero B previstos en los
bajos, el más cercano a la rueda que vaya
a cambiar. F
D espliegue el gato de elevación 2 hasta que la parte superior quede en contacto con
el emplazamiento A o B utilizado. La zona de apoyo A o B del vehículo debe quedar
correctamente insertada en la parte central de la cabeza del gato de elevación.
F

L
evante el vehículo hasta dejar suficiente espacio entre la rueda y el suelo para poder montar
fácilmente la rueda de repuesto (no pinchada).
Información práctica

133
301_es_Chap09_info-pratiques_ed01-2014

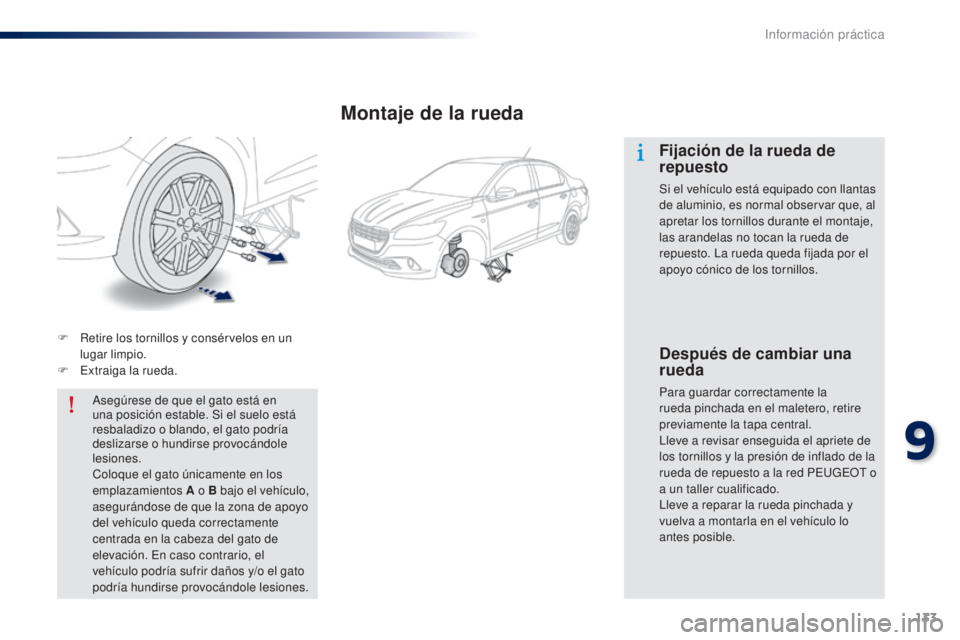

F Retire los tornillos y consérvelos en un lugar limpio.
F

E
xtraiga la rueda.Asegúrese de que el gato está en
una posición estable. Si el suelo está
resbaladizo o blando, el gato podría
deslizarse o hundirse provocándole
lesiones.
Coloque el gato únicamente en los
emplazamientos A o B bajo el vehículo,
asegurándose de que la zona de apoyo
del vehículo queda correctamente
centrada en la cabeza del gato de
elevación. En caso contrario, el
vehículo podría sufrir daños y/o el gato
podría hundirse provocándole lesiones.
Montaje de la rueda
Fijación de la rueda de
repuesto
Si el vehículo está equipado con llantas
de aluminio, es normal observar que, al
apretar los tornillos durante el montaje,
las arandelas no tocan la rueda de
repuesto. La rueda queda fijada por el
apoyo cónico de los tornillos.
Después de cambiar una
rueda
Para guardar correctamente la
rueda pinchada en el maletero, retire
previamente la tapa central.
Lleve a revisar enseguida el apriete de
los tornillos y la presión de inflado de la
rueda de repuesto a la red PEUGEOT o
a un taller cualificado.
Lleve a reparar la rueda pinchada y
vuelva a montarla en el vehículo lo
antes posible.
9
Información práctica

134
301_es_Chap09_info-pratiques_ed01-2014

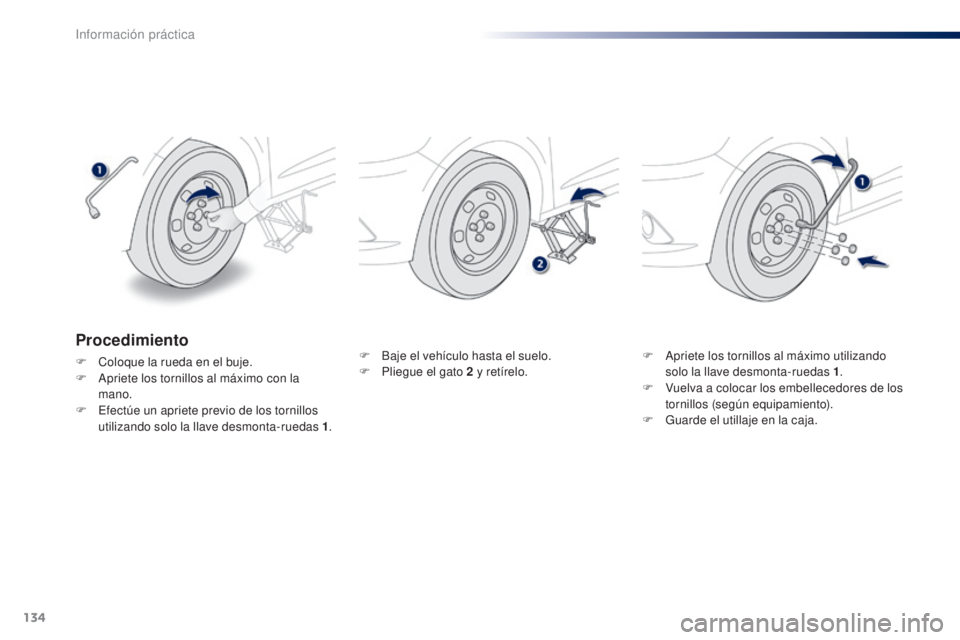

F Baje el vehículo hasta el suelo.
F P liegue el gato 2 y retírelo. F
A priete los tornillos al máximo utilizando
solo la llave desmonta-ruedas 1 .
F

V
uelva a colocar los embellecedores de los
tornillos (según equipamiento).
F

G
uarde el utillaje en la caja.Procedimiento
F Coloque la rueda en el buje.
F A priete los tornillos al máximo con la
mano.
F

E
fectúe un apriete previo de los tornillos
utilizando solo la llave desmonta-ruedas 1 .
