2015 PEUGEOT 2008 Manuel du propriétaire (in French)

191

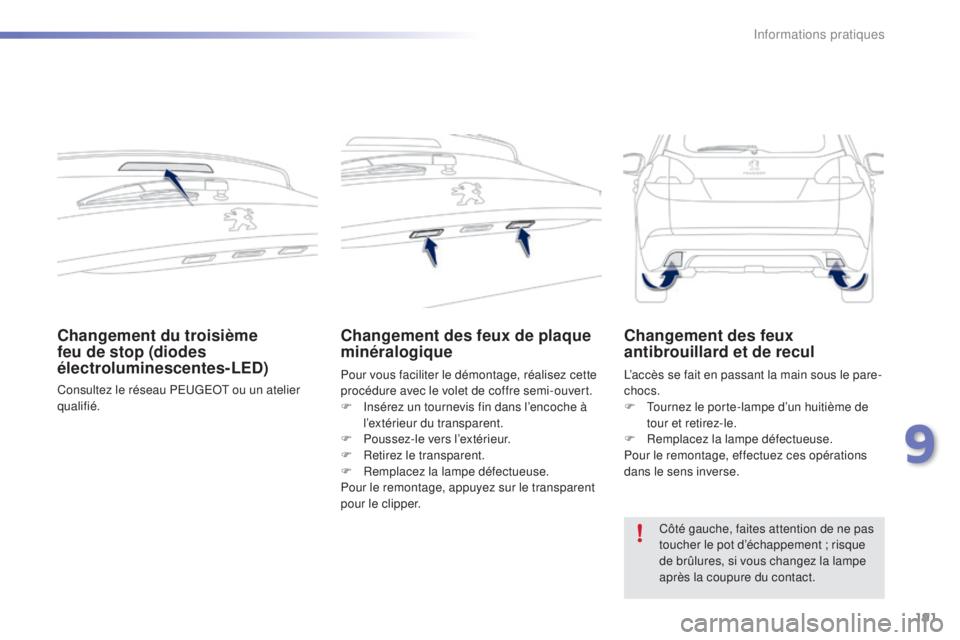

Changement du troisième
feu de stop (diodes
électroluminescentes-LED)
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Changement des feux de plaque
minéralogique
Pour vous faciliter le démontage, réalisez cette
procédure avec le volet de coffre semi-ouvert.
F
I
nsérez un tournevis fin dans l’encoche à
l’extérieur du transparent.
F

P
oussez-le vers l’extérieur.
F

R
etirez le transparent.
F

R
emplacez la lampe défectueuse.
Pour le remontage, appuyez sur le transparent
pour le clipper. L’accès se fait en passant la main sous le pare-
chocs.
F

T
ournez le porte-lampe d’un huitième de
tour et retirez-le.
F

R
emplacez la lampe défectueuse.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux
antibrouillard et de recul
Côté gauche, faites attention de ne pas
toucher le pot d’échappement ; risque
de brûlures, si vous changez la lampe
après la coupure du contact.
9
Informations pratiques

192

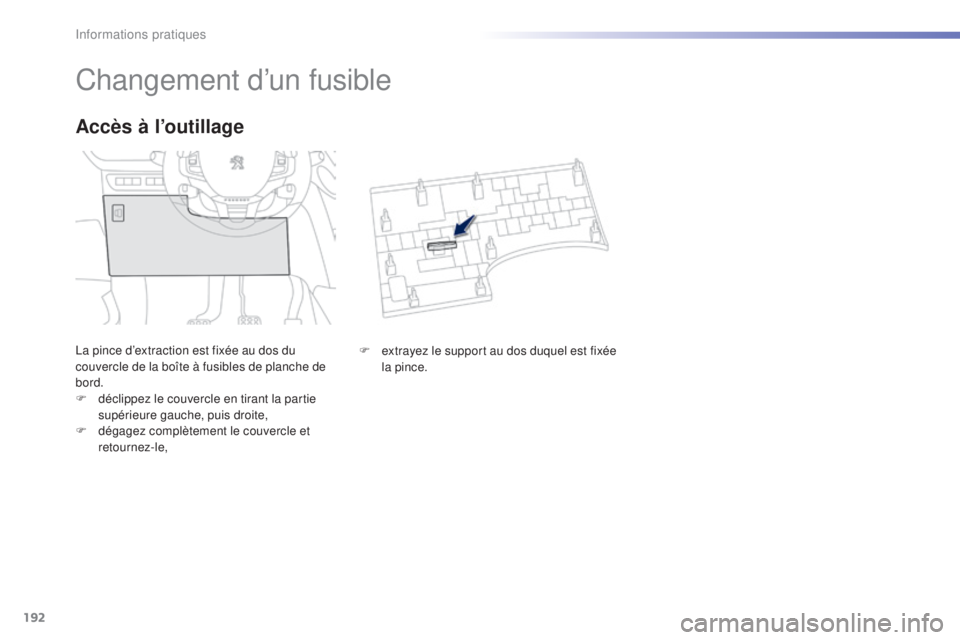

Changement d’un fusible
La pince d’extraction est fixée au dos du
couvercle de la boîte à fusibles de planche de
bord.
F
d
éclippez le couvercle en tirant la partie
supérieure gauche, puis droite,
F

d
égagez complètement le couvercle et
retournez-le,
Accès à l’outillage
F extrayez le support au dos duquel est fixée la pince.
Informations pratiques

193
Pour intervenir sur un fusible, il est impératif :
F d ’utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l’état de
son filament,
F

de
toujours remplacer le fusible défectueux
par un fusible d’intensité équivalente
(même couleur) ; une intensité différente
peut provoquer un dysfonctionnement
(risque d’incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l’équipement électrique par le réseau
PEUGEOT ou par un atelier qualifié.

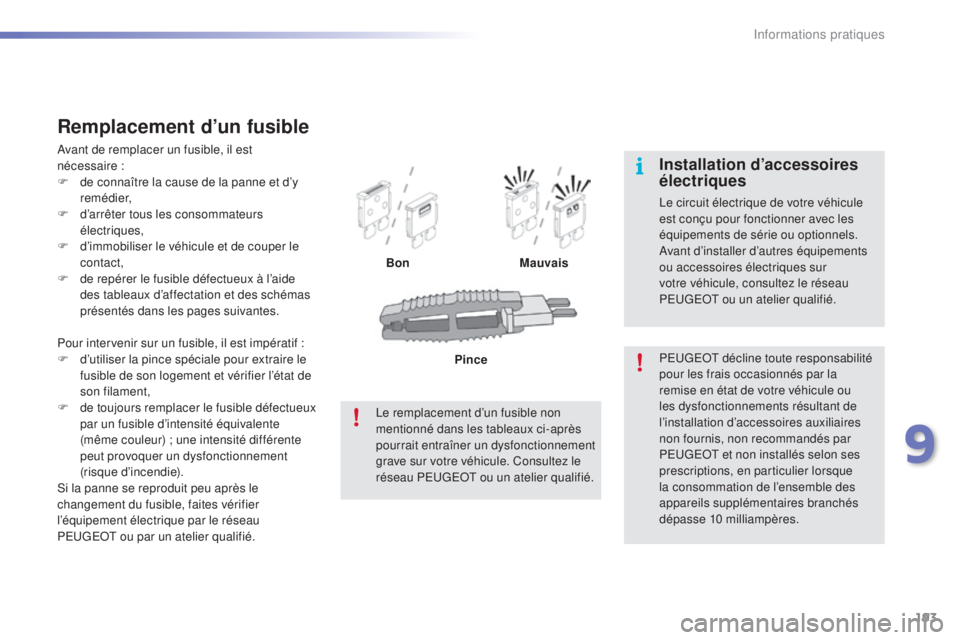

Remplacement d’un fusible
Avant de remplacer un fusible, il est
nécessaire :
F

d
e connaître la cause de la panne et d’y
remédier,
F

d
’arrêter tous les consommateurs
électriques,
F

d
’immobiliser le véhicule et de couper le
contact,
F

de
repérer le fusible défectueux à l’aide
des tableaux d’affectation et des schémas
présentés dans les pages suivantes. Bon
Mauvais
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l’installation d’accessoires auxiliaires
non fournis, non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l’ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.Installation d’accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d’installer d’autres équipements
ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT ou un atelier qualifié.
Le remplacement d’un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau PEUGEOT ou un atelier qualifié. Pince
9
Informations pratiques

194

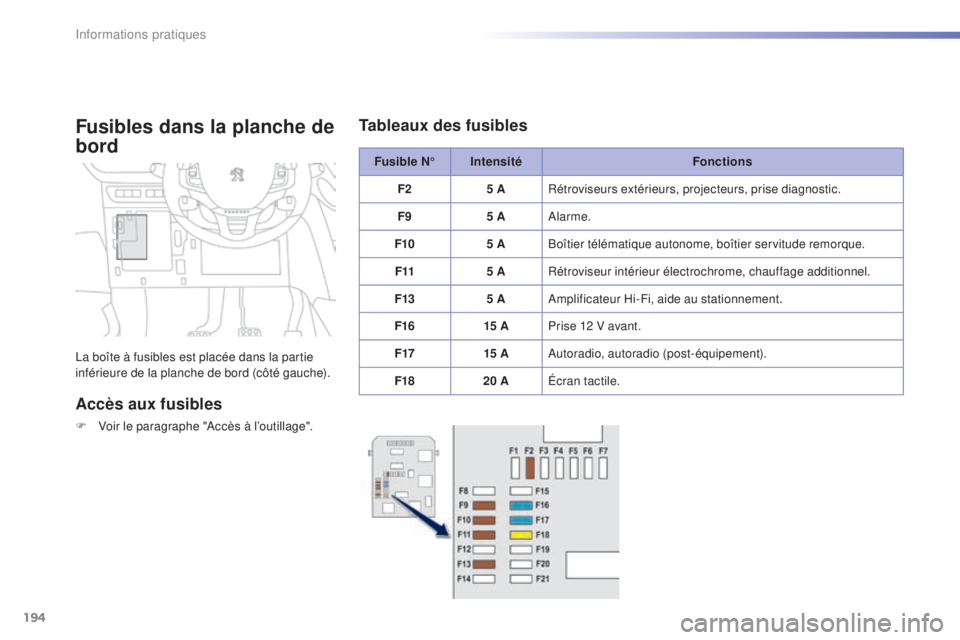

Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Accès aux fusibles
F Voir le paragraphe "Accès à l’outillage".Fusible N°
Intensité Fonctions
F2 5 ARétroviseurs extérieurs, projecteurs, prise diagnostic.
F9 5 AAlarme.
F10 5 ABoîtier télématique autonome, boîtier servitude remorque.
F11 5 ARétroviseur intérieur électrochrome, chauffage additionnel.
F13 5 AAmplificateur Hi-Fi, aide au stationnement.
F16 15 APrise 12 V avant.
F17 15 AAutoradio, autoradio (post-équipement).
F18 20 AÉcran tactile.
Tableaux des fusibles
Informations pratiques

195

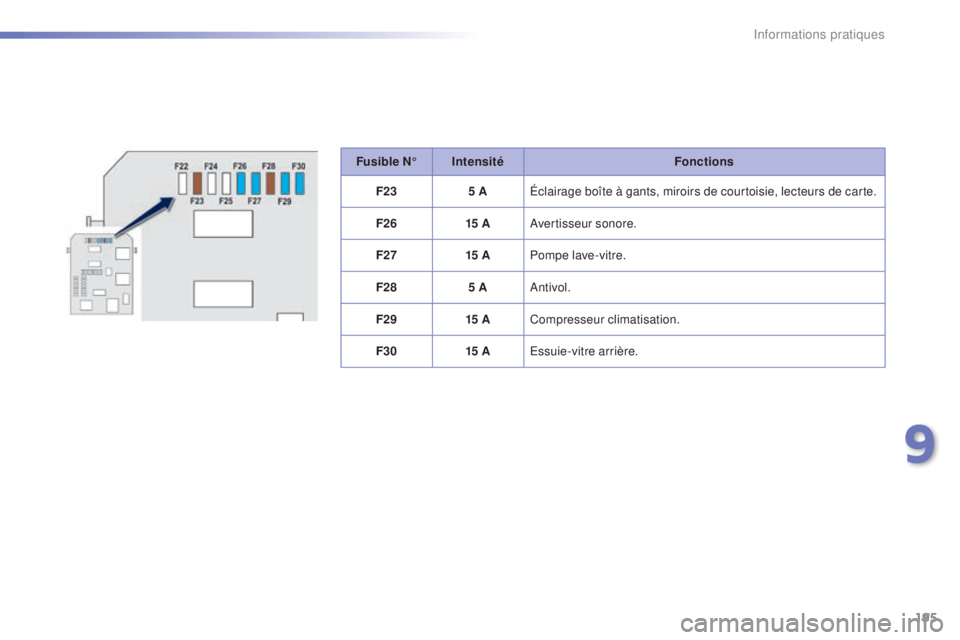

Fusible N°Intensité Fonctions
F23 5 AÉclairage boîte à gants, miroirs de courtoisie, lecteurs de carte.
F26 15 AAvertisseur sonore.
F27 15 APompe lave-vitre.
F28 5 AAntivol.
F29 15 ACompresseur climatisation.
F30 15 AEssuie-vitre arrière.
9
Informations pratiques

196
Fusible N°Intensité Fonctions
F01 40 ALunette arrière chauffante.
F02 10 ARétroviseurs extérieurs dégivrants.
F03 30 ALève-vitres impulsionnels avant.
F04 -Non utilisé.
F05 30 ALève-vitres impulsionnels arrière.
F06 10 ARétroviseurs extérieurs rabattables.
F07 10 ARétroviseurs extérieurs rabattables.
F08 -Non utilisé.
F09 15 ASièges chauffants avant.
F10 20 AAmplificateur Hi-Fi.
F11 -Non utilisé.
F12 -Non utilisé.Fusibles derrière la boîte à
gants
Informations pratiques

197
Fusible N°Intensité Fonctions
F16 15 AProjecteurs antibrouillard avant.
F18 10 AFeu de route droit.
F19 10 AFeu de route gauche.
F25 30 ARelais lave-projecteur (post-équipement).
F29 40 AMoteur essuie-vitre avant.
F30 80 ABougies de pré-chauffage (Diesel).

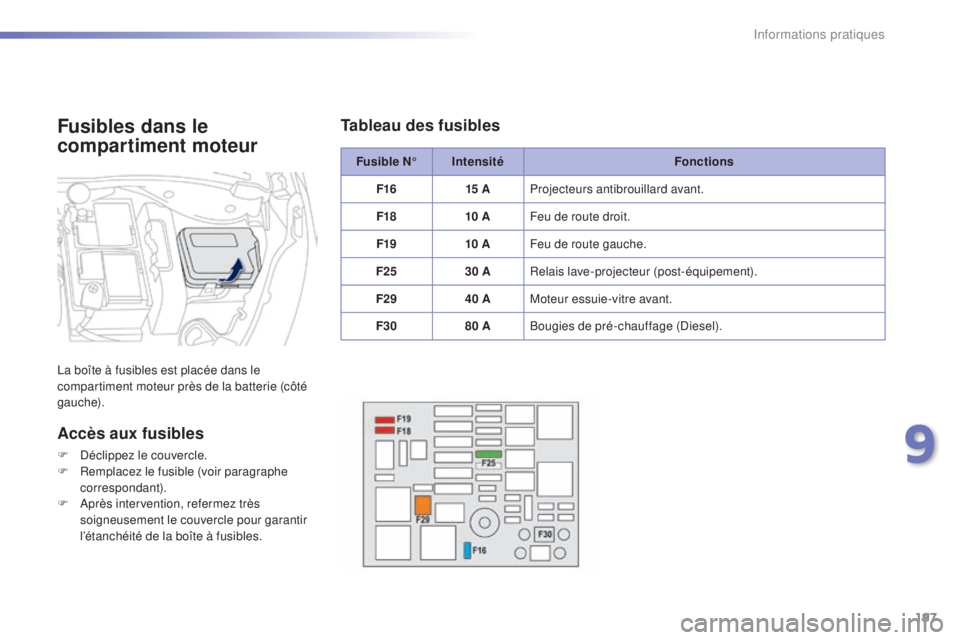

Fusibles dans le
compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie (côté
gauche).
Accès aux fusibles
F Déclippez le couvercle.
F
R emplacez le fusible (voir paragraphe
correspondant).
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l’étanchéité de la boîte à fusibles.
Tableau des fusibles
9
Informations pratiques

198

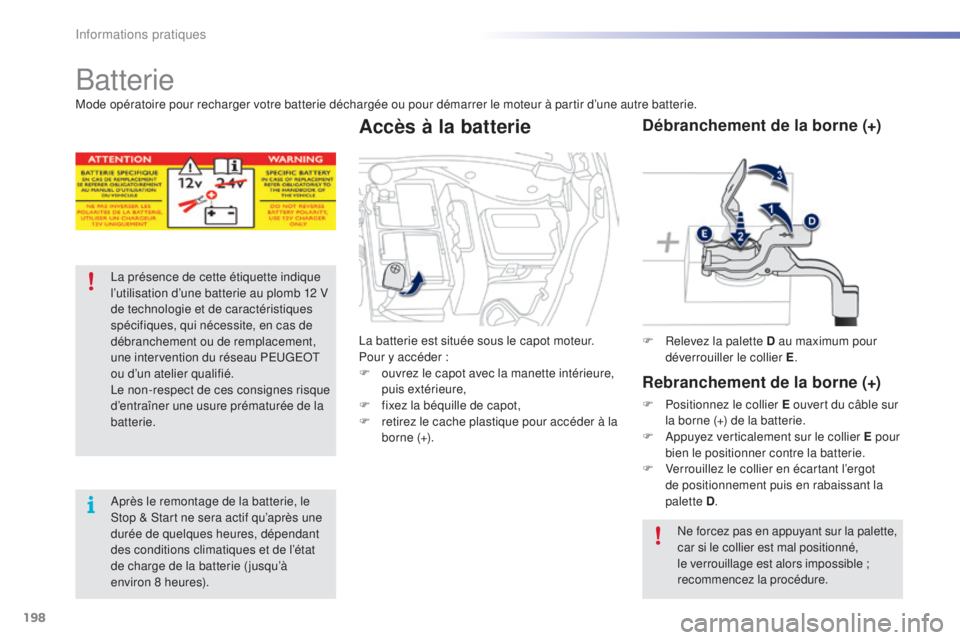

Batterie
La présence de cette étiquette indique
l’utilisation d’une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques, qui nécessite, en cas de
débranchement ou de remplacement,
une intervention du réseau PEUGEOT
ou d’un atelier qualifié.
Le non-respect de ces consignes risque
d’entraîner une usure prématurée de la
batterie.
Après le remontage de la batterie, le
Stop & Start ne sera actif qu’après une
durée de quelques heures, dépendant
des conditions climatiques et de l’état
de charge de la batterie ( jusqu’à
environ 8 heures). F

R
elevez la palette D au maximum pour
déverrouiller le collier E .
Débranchement de la borne (+)
Rebranchement de la borne (+)
F Positionnez le collier E ouvert du câble sur
la borne (+) de la batterie.
F

A
ppuyez verticalement sur le collier E pour
bien le positionner contre la batterie.
F

V
errouillez le collier en écartant l’ergot
de positionnement puis en rabaissant la
palette D .
Ne forcez pas en appuyant sur la palette,
car si le collier est mal positionné,
le verrouillage est alors impossible ;
recommencez la procédure.
Mode opératoire pour recharger votre batterie déchargée ou pour démarrer le moteur à partir d’une autre batterie.
La batterie est située sous le capot moteur.
Pour y accéder :
F

o

uvrez le capot avec la manette intérieure,
puis extérieure,
F
f
ixez la béquille de capot,
F

r

etirez le cache plastique pour accéder à la
borne (+).
Accès à la batterie
