2015 PEUGEOT 108 Manuel du propriétaire (in French)

175
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Niveau du liquide de frein
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.

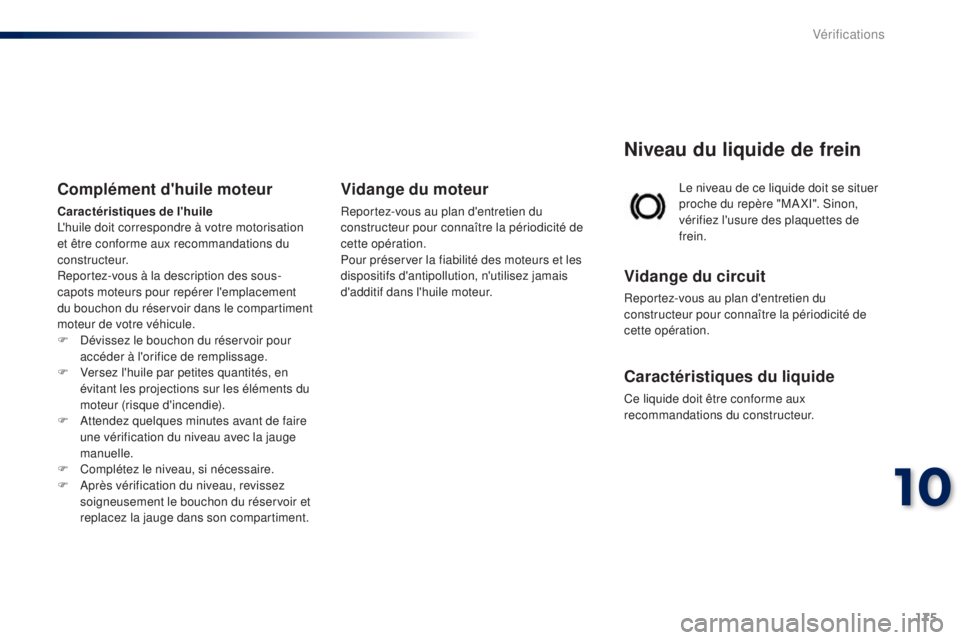

Complément d'huile moteur
Caractéristiques de l'huile
L'huile doit correspondre à votre motorisation
et être conforme aux recommandations du
constructeur.
Reportez-vous à la description des sous-
capots moteurs pour repérer l'emplacement
du bouchon du réservoir dans le compartiment
moteur de votre véhicule.
F
D
évissez le bouchon du réservoir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son compartiment.
Vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
10
Vérifications

176
Évitez tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Videz l'huile usagée dans les containers
dédiés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Produits usagés
Caractéristiques du liquide
Pour assurer un nettoyage optimal et éviter le
gel, la mise à niveau ou le remplacement de ce
liquide ne doit pas être effectué avec de l'eau.
En conditions hivernales, il est recommandé
d'utiliser du liquide à base d'alcool éthylique ou
de méthanol.
Niveau du liquide lave-vitre
Complétez le niveau dès que cela est
nécessaire.

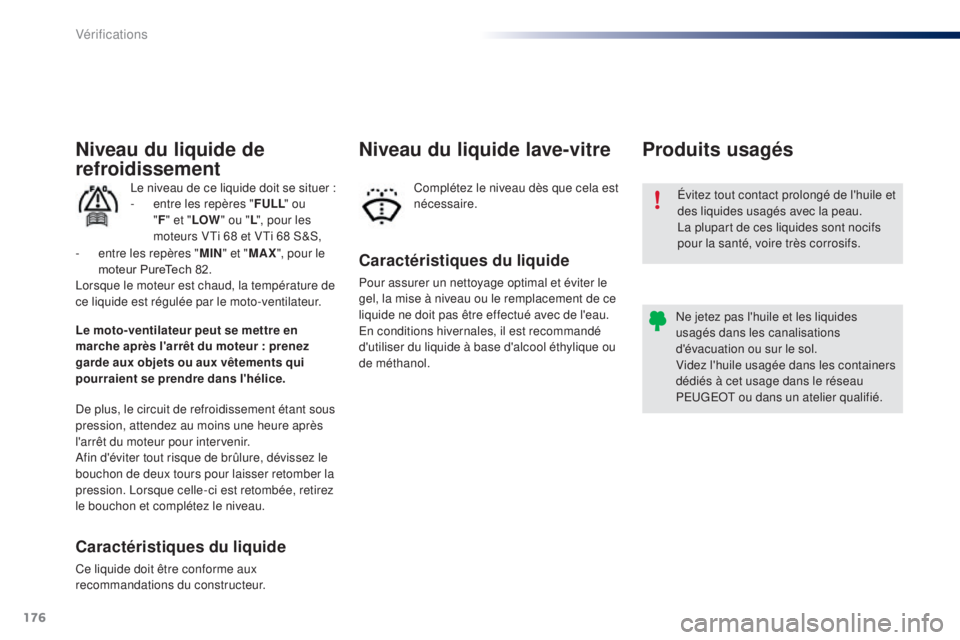

Niveau du liquide de
refroidissement
Le niveau de ce liquide doit se situer :
- e ntre les repères " FULL" ou
" F " et " LOW " ou " L", pour les
moteurs VTi 68 et VTi 68 S&S,
De plus, le circuit de refroidissement étant sous
pression, attendez au moins une heure après
l'arrêt du moteur pour intervenir.
Afin d'éviter tout risque de brûlure, dévissez le
bouchon de deux tours pour laisser retomber la
pression. Lorsque celle-ci est retombée, retirez
le bouchon et complétez le niveau.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur. Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice. -
e
ntre les repères "
MIN" et " MAX ", pour le
moteur PureTech 82.
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
Vérifications

177

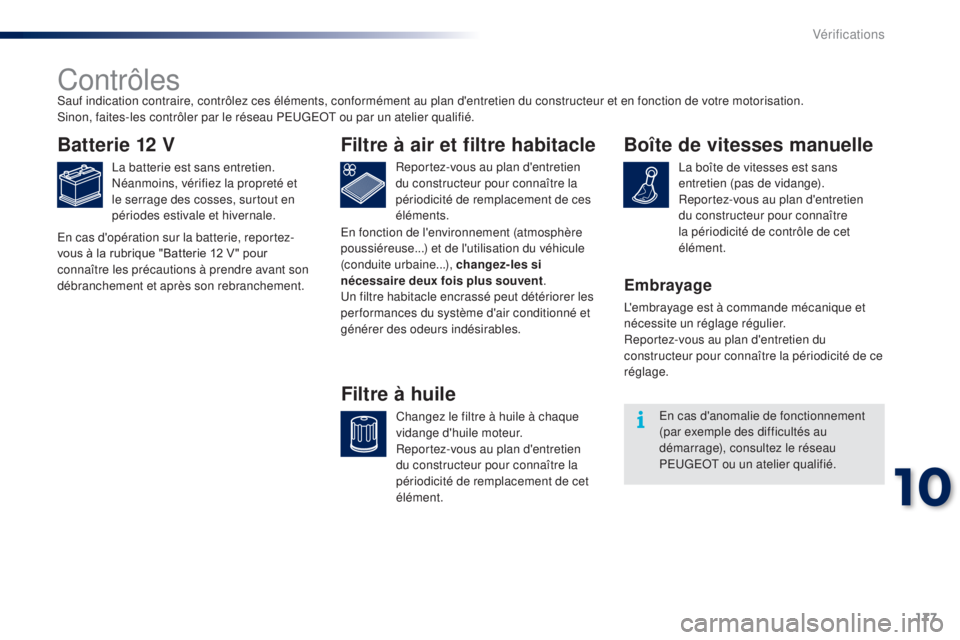

Contrôles
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez la propreté et
le serrage des cosses, surtout en
périodes estivale et hivernale.Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de ces
éléments.
Filtre à air et filtre habitacle
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
Filtre à huile
Sauf indication contraire, contrôlez ces éléments, conformément au plan d'entretien du constructeur et en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau PEUGEOT ou par un atelier qualifié.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent.
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables.
En cas d'opération sur la batterie, reportez-
vous
à la rubrique "Batterie 12 V " pour
c

onnaître les précautions à prendre avant son
débranchement et après son rebranchement.
Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
Embrayage
L'embrayage est à commande mécanique et
nécessite un réglage régulier.
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de ce
réglage.
En cas d'anomalie de fonctionnement
(par exemple des difficultés au
démarrage), consultez le réseau
PEUGEOT ou un atelier qualifié.
10
Vérifications

178

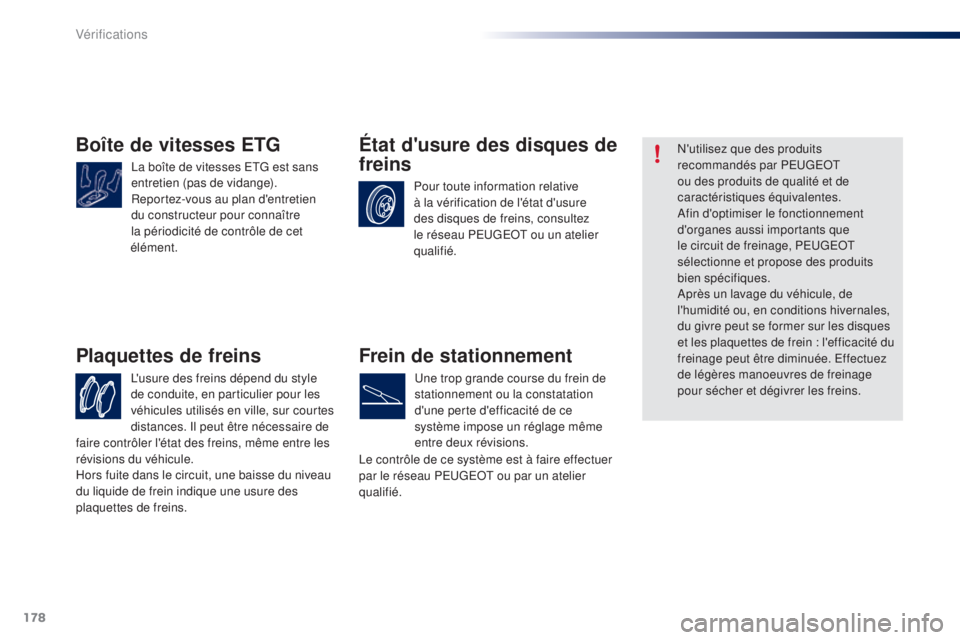

Boîte de vitesses ETG
La boîte de vitesses ETG est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
L'usure des freins dépend du style
de conduite, en particulier pour les
véhicules utilisés en ville, sur courtes
distances. Il peut être nécessaire de
Plaquettes de freins
Pour toute information relative
à la vérification de l'état d'usure
des disques de freins, consultez
le réseau PEUGEOT ou un atelier
qualifié.
État d'usure des disques de
freinsN'utilisez que des produits
recommandés par PEUGEOT
ou des produits de qualité et de
caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que
le circuit de freinage, PEUGEOT
sélectionne et propose des produits
bien spécifiques.
Après un lavage du véhicule, de
l'humidité ou, en conditions hivernales,
du givre peut se former sur les disques
et les plaquettes de frein : l'efficacité du
freinage peut être diminuée. Effectuez
de légères manoeuvres de freinage
pour sécher et dégivrer les freins.
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation
d'une perte d'efficacité de ce
système impose un réglage même
entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau PEUGEOT ou par un atelier
qualifié.
faire contrôler l'état des freins, même entre les
révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Vérifications

179
Moteurs essenceVTi 68VTi 68 S&SPureTech 82
Boîtes de vitesses BVM (Manuelle
5


rapports)ETG (Pilotée
5


rapports)BVM (Manuelle
5


rapports)BVM (Manuelle
5


rapports)
Types variantes versions :
P... SCFBB
SCFBC ...B1A
...H1A ...P1A
...W1A SCFBB
SCFBC ...B1C
...H1C ...P1C
...W1C SCFB2
SCFB3 ...B1B
...H1B ...P1B
...W1B AHMTB
AHMTC ...B1A
...H1A ...P1A
...W1A
Cylindrée (cm
3) 9989989981 19 9
Alésage x course (mm) 71 x 8471 x 8471 x 8475
x 90,5
Puissance

maximum norme CEE (kW)* 51515160
Régime de puissance maxi (tr/min) 6 0006 0006 000 5
750
Couple maxi norme CEE (Nm) 959595118
Régime de couple maxi (tr/min) 4 3004 3004 300 2
750
Carburant Sans plomb
Catalyseur Oui
Capacité d'huile (en litres) du moteur
(avec échange cartouche) 3,2
3,23,23,25
*

L

a puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation Européenne
(directive


1999/99/CE).
Motorisations
...B1 : version 3 portes.
...H1 : version 5 portes. ...P1
: version découvrable 3 portes.
...W1 : version découvrable 5 portes.
11
Caractéristiques techniques

180
Moteurs essenceVTi 68VTi 68 S&SPureTech 82
Boîtes de vitesses BVM (Manuelle
5


rapports)ETG (Pilotée
5


rapports)BVM (Manuelle
5


rapports)BVM (Manuelle
5


rapports)
Types variantes versions :
P... SCFBB
SCFBC ...B1A
...H1A ...P1A
...W1A SCFBB
SCFBC ...B1C
...H1C ...P1C
...W1C SCFB2
SCFB3 ...B1B
...H1B ...P1B
...W1B AHMTB
AHMTC ...B1A
...H1A ...P1A
...W1A
Masse à vide (MAV) 840860 855865
Masse en ordre de marche* 915935 930940
Masse maximale techniquement admissible en
charge (MTAC) 1
2401
2401
2401
240
Masse totale roulante autorisée (MTR A) 1
2401
2401
2401
240
Masses (en kg)
La conception de votre véhicule ne permet pas le montage d'un attelage.
*

La

masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).
...B1
: version 3 portes.
...H1


:
version 5 portes.
...P1
: version découvrable 3 portes.
...W1

: version découvrable 5 portes.
Caractéristiques techniques

181

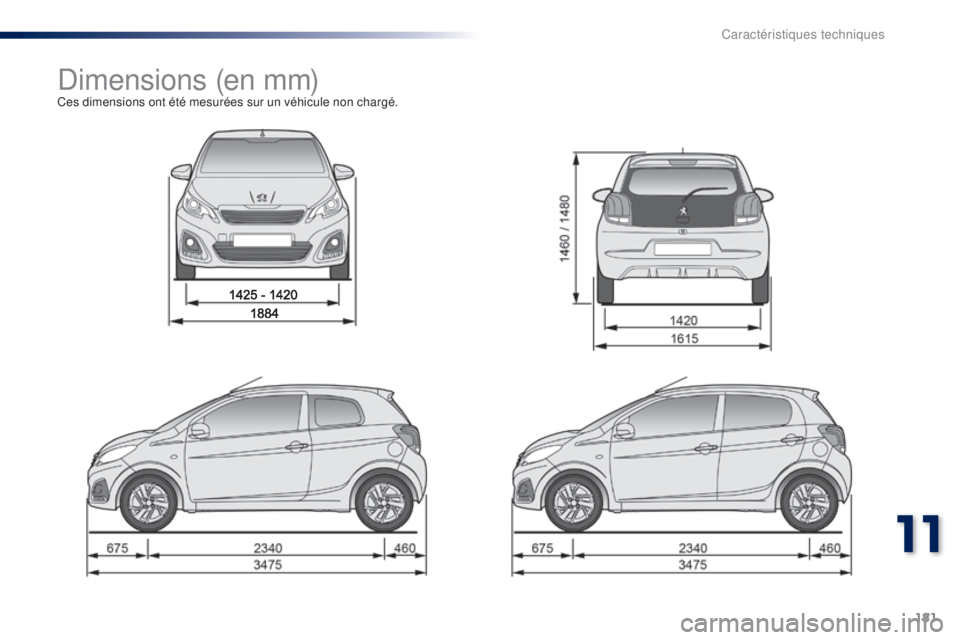

Dimensions (en mm)Ces dimensions ont été mesurées sur un véhicule non chargé.
11
Caractéristiques techniques

182

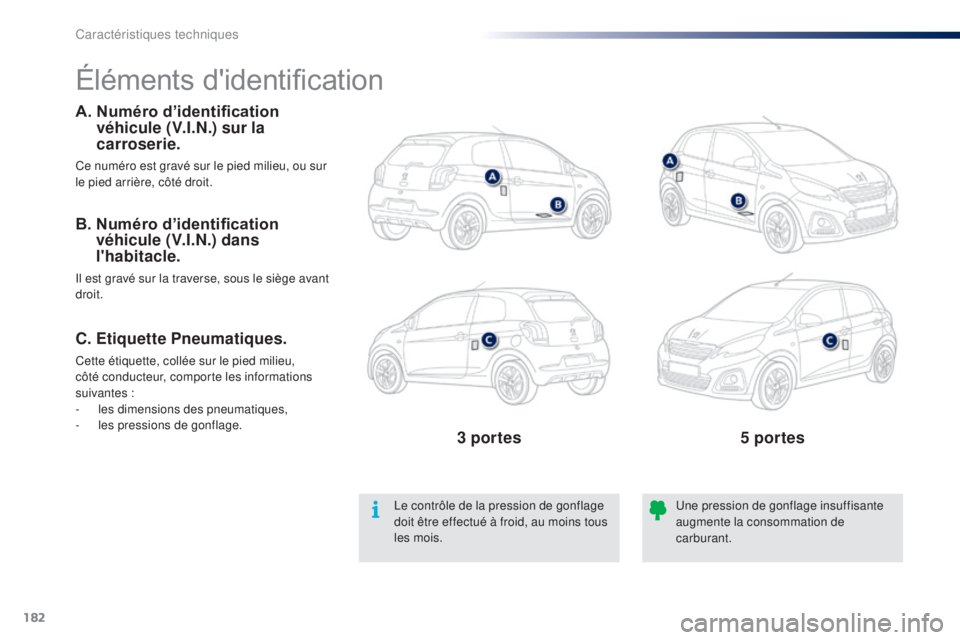

Éléments d'identification
A. Numéro d’identification véhicule (V.I.N.) sur la
carroserie.
Ce numéro est gravé sur le pied milieu, ou sur
le pied arrière, côté droit.
Le contrôle de la pression de gonflage
doit être effectué à froid, au moins tous
les mois.Une pression de gonflage insuffisante
augmente la consommation de
carburant.
B. Numéro d’identification
véhicule (V.I.N.) dans
l'habitacle.
Il est gravé sur la traverse, sous le siège avant
droit.
C. Etiquette Pneumatiques.
Cette étiquette, collée sur le pied milieu,
côté conducteur, comporte les informations
suivantes :
-
l

es dimensions des pneumatiques,
-

l
es pressions de gonflage.
3 portes 5 portes
Caractéristiques techniques
