2015 PEUGEOT 108 Manuel du propriétaire (in French)

151
Projecteurs antibrouillard
Pour le remplacement de ces lampes,
consultez le réseau PEUGEOT ou un atelier
qualifié.
Feux diurnes à LED
Pour le remplacement de ces lampes,
consultez le réseau PEUGEOT ou un atelier
qualifié.
9
Informations pratiques

152

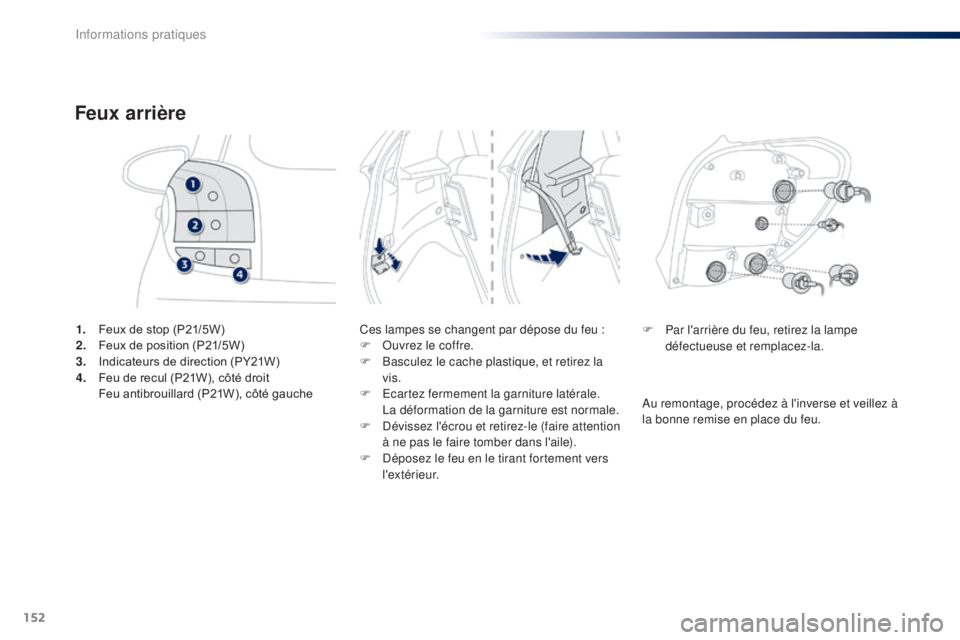

1. Feux de stop (P21/5W)
2. Feux
de position (P21/5W)
3. Indicateurs
de direction (PY21W)
4. Feu
de recul (P21W), côté droit
Feu
antibrouillard (P21W), côté gauche
Feux arrière
Ces lampes se changent par dépose du feu :
F O uvrez le coffre.
F

B
asculez le cache plastique, et retirez la
vis.
F

E
cartez fermement la garniture latérale.
L

a déformation de la garniture est normale.
F

D
évissez l'écrou et retirez-le (faire attention
à ne pas le faire tomber dans l'aile).
F

D
éposez le feu en le tirant fortement vers
l 'ex t é r i e u r. F
P ar l'arrière du feu, retirez la lampe
défectueuse et remplacez-la.
Au remontage, procédez à l'inverse et veillez à
la bonne remise en place du feu.
Informations pratiques

153
Feux de plaque minéralogique
(W5W)
F Insérez un tournevis fin dans l'une des encoches à l'extérieur du transparent.
F

P
oussez-le vers l'extérieur pour le
déclipper.
F

R
etirez le transparent.
F

R
emplacez la lampe défectueuse.
Troisième feu de stop
(4 lampes W5W)
F Coffre ouvert, déclippez le cache plastique.
F A ppuyez sur les languettes métalliques
pour dégager le feu.
F

S
ortez le feu par l'extérieur du volet.
F

R
etirez le porte-lampe en pinçant les deux
languettes plastiques.
F

C
hangez la ou les lampes défectueuses.
Répétiteurs latéraux de
clignotant (WY5W ambre)
F Poussez le répétiteur vers l'avant ou vers l'arrière et dégagez-le en tirant vers vous.
F

D
ébranchez le porte-lampe et remplacez-
le.
Pour le remontage, appuyez sur le transparent
pour le clipper. Pour le remontage, effectuez ces opérations
dans le sens inverse.
9
Informations pratiques

154

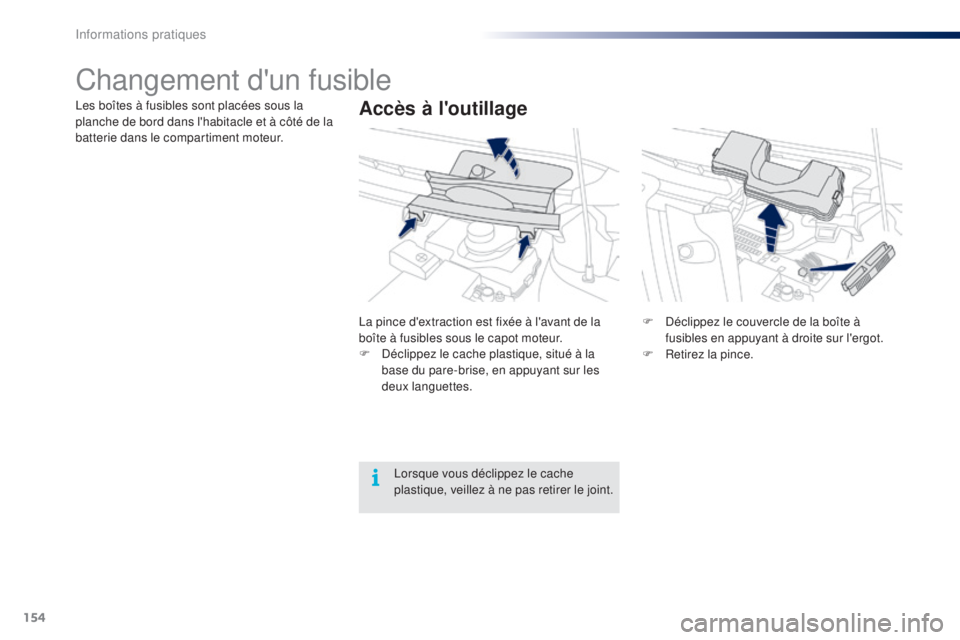

Changement d'un fusible
Accès à l'outillageLes boîtes à fusibles sont placées sous la
planche de bord dans l'habitacle et à côté de la
batterie dans le compartiment moteur.La pince d'extraction est fixée à l'avant de la
boîte à fusibles sous le capot moteur.
F

D
éclippez le cache plastique, situé à la
base du pare-brise, en appuyant sur les
deux languettes. F

D
éclippez le couvercle de la boîte à
fusibles en appuyant à droite sur l'ergot.
F

R
etirez la pince.
Lorsque vous déclippez le cache
plastique, veillez à ne pas retirer le joint.
Informations pratiques

155
Avant de remplacer un fusible, il est
nécessaire :
F

d
e connaître la cause de l'incident et d'y
remédier,
F

d
'arrêter tous les consommateurs
électriques,
F

d
'immobiliser le véhicule et de couper le
contact,
F

de
repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
présentés dans les pages suivantes.

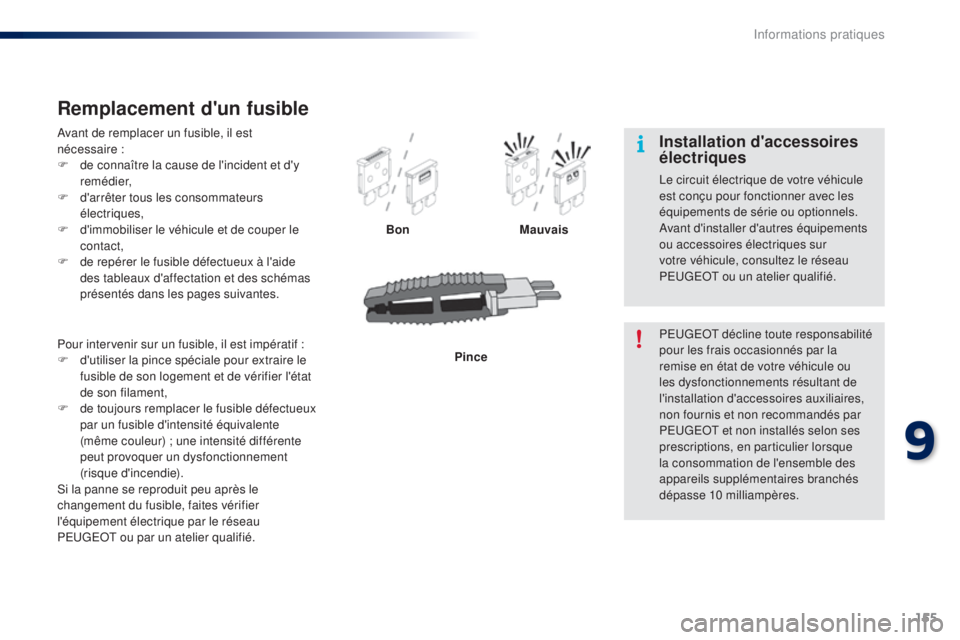

Remplacement d'un fusible
Bon Mauvais
Pince
Pour intervenir sur un fusible, il est impératif :
F

d

'utiliser la pince spéciale pour extraire le
fusible de son logement et de vérifier l'état
de son filament,
F

de

toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente
(même couleur) ; une intensité différente
peut provoquer un dysfonctionnement
(risque d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
PEUGEOT ou par un atelier qualifié. PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires,
non fournis et non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT ou un atelier qualifié.
9
Informations pratiques

156

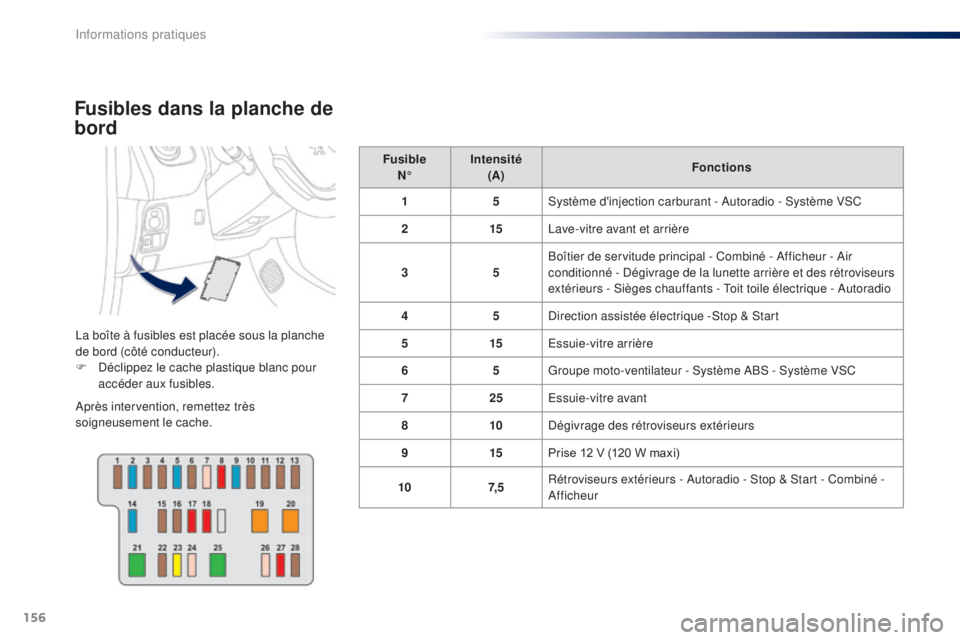

Fusibles dans la planche de
bord
La boîte à fusibles est placée sous la planche
de bord (côté conducteur).
F
D
éclippez le cache plastique blanc pour
accéder aux fusibles.
Après intervention, remettez très
soigneusement le cache. Fusible
N° Intensité
(A) Fonctions
1 5Système d'injection carburant - Autoradio - Système VSC
2 15Lave-vitre avant et arrière
3 5Boîtier de servitude principal - Combiné - Afficheur - Air
conditionné - Dégivrage de la lunette arrière et des rétroviseurs
extérieurs - Sièges chauffants - Toit toile électrique - Autoradio
4 5Direction assistée électrique -Stop & Start
5 15Essuie-vitre arrière
6 5Groupe moto-ventilateur - Système ABS - Système VSC
7 25Essuie-vitre avant
8 10Dégivrage des rétroviseurs extérieurs
9 15Prise
12 V (120 W maxi)
10 7, 5Rétroviseurs extérieurs - Autoradio - Stop & Start - Combiné -
Afficheur
Informations pratiques

157

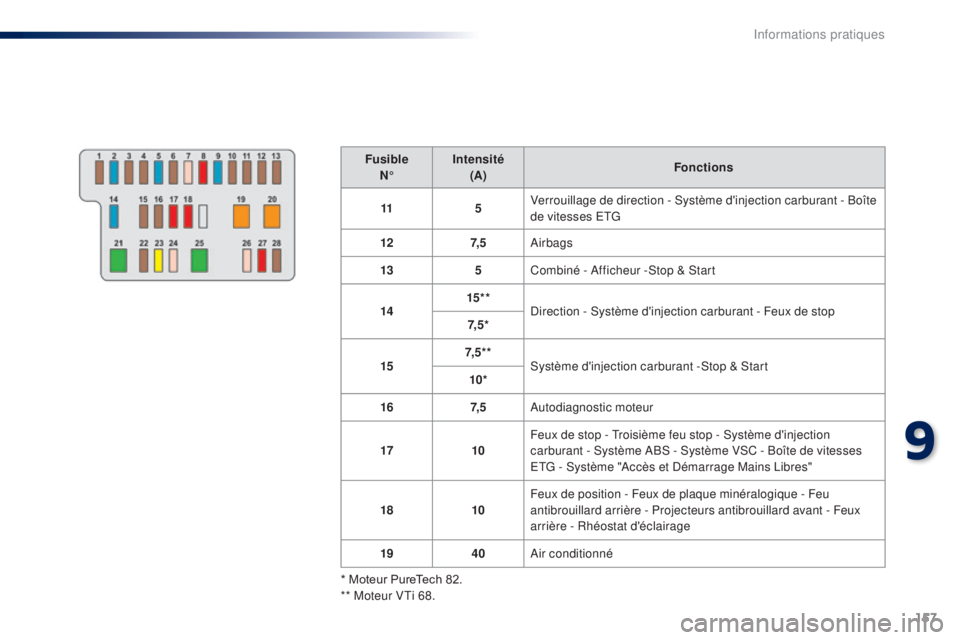

FusibleN° Intensité
(A) Fonctions
11 5Verrouillage de direction - Système d'injection carburant - Boîte
de vitesses ETG
12 7, 5Airbags
13 5Combiné - Afficheur -Stop & Start
14 15* *
Direction - Système d'injection carburant - Feux de stop
7, 5 *
15 7, 5 * *
Système d'injection carburant -Stop & Start
10*
16 7, 5Autodiagnostic moteur
17 10Feux de stop - Troisième feu stop - Système d'injection
carburant - Système ABS - Système VSC - Boîte de vitesses
ETG - Système "Accès et Démarrage Mains Libres"
18 10Feux de position - Feux de plaque minéralogique - Feu
antibrouillard arrière - Projecteurs antibrouillard avant - Feux
arrière - Rhéostat d'éclairage
19 40Air conditionné
*

Moteur PureTech 82.
** Moteur VTi 68.
9
Informations pratiques

158

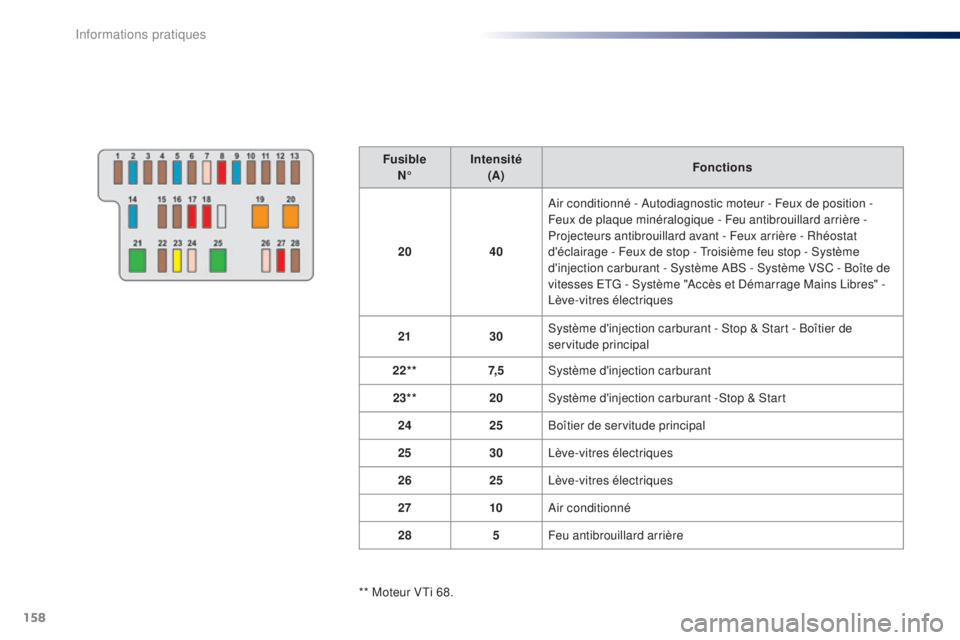

FusibleN° Intensité
(A) Fonctions
20 40Air conditionné - Autodiagnostic moteur - Feux de position
-
Feux de plaque minéralogique - Feu antibrouillard arrière
-
Projecteurs antibrouillard avant - Feux arrière - Rhéostat
d'éclairage - Feux de stop - Troisième feu stop - Système
d'injection carburant - Système ABS - Système VSC - Boîte de
vitesses ETG - Système "Accès et Démarrage Mains Libres" -
Lève-vitres électriques
21 30Système d'injection carburant - Stop & Start - Boîtier de
servitude principal
22** 7, 5Système d'injection carburant
23** 20Système d'injection carburant -Stop & Start
24 25Boîtier de servitude principal
25 30Lève-vitres électriques
26 25Lève-vitres électriques
27 10Air conditionné
28 5Feu antibrouillard arrière
** Moteur VTi 68.
