2015 OPEL ZAFIRA C Instruksjonsbok

Pleie av bilen223
Fjernlys av bi-halogen (1) med en
pære for nær- og fjernlys.
Blinklys foran (2) .
Sidelys/kjørelys (3) .
Nær-/fjernlys (1) 1. Skru dekselet (1) mot klokken, og
ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys foran (2)
1. Drei pæreholderen (2) mot venstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.

224Pleie av bilen
2. Fjern pæren fra kontakten ved ådreie mot klokken.
3. Bytt og sett inn en ny pære i kon‐ takten ved å dreie med klokken.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Sidelys/kjørelys (3)
1. Drei pæreholderen (3) mot venstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.
2. Fjern pæren fra kontakten ved å trekke.
3. Bytt og sett inn en ny pære i hol‐ deren.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Adaptivt frontlys9 Fare
Det adaptive frontlyssystemet bru‐
ker Xenon-hovedlys.
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Pærer til fremre blinklys og kurve‐
lys kan byttes.
Avkjøringslys (1) .
Blinklys foran (2) .

Pleie av bilen225
Sidelys/kjørelys er lysdioder (LED) ogkan ikke byttes.
Avkjøringslys (1) 1. Skru dekselet (1) mot klokken, og
ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæren fra kontakten ved å trekke.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys foran (2)
1. Drei pæreholderen (2) mot venstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.

226Pleie av bilen
2. Fjern pæren fra kontakten ved ådreie mot klokken.
3. Bytt og sett inn en ny pære i kon‐ takten ved å dreie med klokken.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Tåkelys
Lyspærene er tilgjengelige fra under‐
siden av bilen.
1. Fjern de ytre skruene fra dekslet. De er markert med piler.
2. Hekt av dekslet.
Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.
4. Fjern og bytt holderen med pære,
og fest koplingen.
5. Sett pæreholderen inn i reflekto‐ ren, og drei med klokken for å
feste.
6. Fest dekslet med skruene.
Baklys
1. Hekt av skruedekslet.

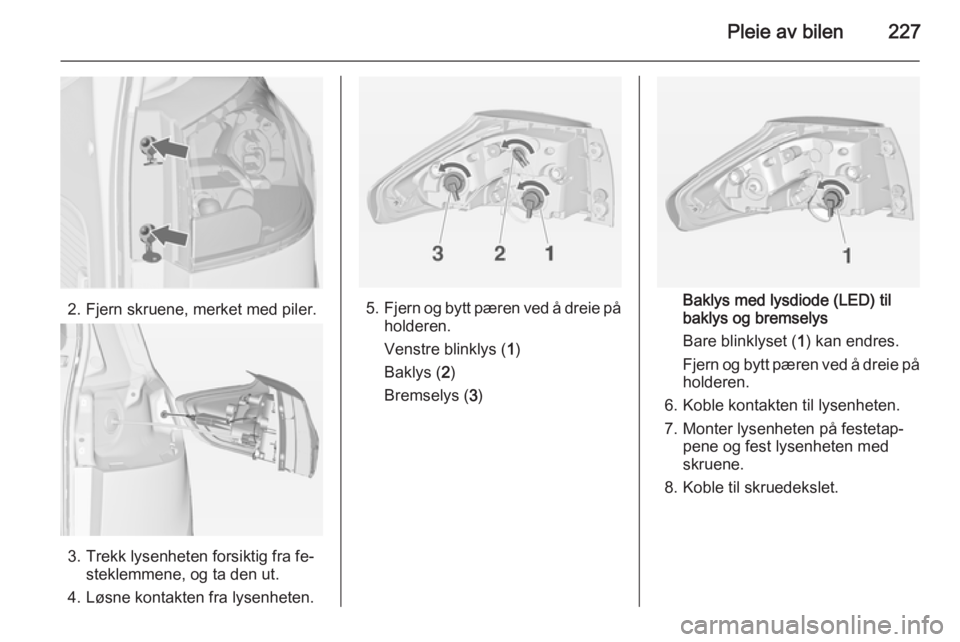

Pleie av bilen227
2. Fjern skruene, merket med piler.
3. Trekk lysenheten forsiktig fra fe‐steklemmene, og ta den ut.
4. Løsne kontakten fra lysenheten.
5. Fjern og bytt pæren ved å dreie på
holderen.
Venstre blinklys ( 1)
Baklys ( 2)
Bremselys ( 3)Baklys med lysdiode (LED) til
baklys og bremselys
Bare blinklyset ( 1) kan endres.
Fjern og bytt pæren ved å dreie på
holderen.
6. Koble kontakten til lysenheten.
7. Monter lysenheten på festetap‐ pene og fest lysenheten med
skruene.
8. Koble til skruedekslet.

228Pleie av bilen
Ryggelys (4) i bakluken
1. Åpne bakluken, og ta av dekslet.
2. Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt og sett inn en ny pære i hol‐ deren.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
6. Sett på dekselet.
Tåkebaklys
Lyspærene er tilgjengelige fra under‐
siden av bilen.
1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Fjern pæren fra kontakten ved å dreie mot klokken.

Pleie av bilen229
3. Bytt og sett inn en ny pære i kon‐takten ved å dreie med klokken.
4. Sett pæreholderen inn i reflekto‐ ren, og drei med klokken for å
feste.
Pærekontroll Slå på tenningen, og kontroller alle ly‐
sene.
Blinklys på sidenFor å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren. Ta av dekselet.

230Pleie av bilen
2. Fjern pæren fra kontakten ved åtrekke.
3. Bytt pæren og sett den inn i hol‐ deren.
4. Skyv dekslet inn i huset.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ■ foran til venstre i motorrommet,
■ i biler med venstreratt, i kupéen, bak oppbevaringsrommet, eller i bi‐ler med høyreratt, bak hanskerom‐
met,
■ bak et deksel på venstre side i ba‐ gasjerommet.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
