Rijden en bediening223TrekhaakAlgemene informatie
Alleen een trekhaak gebruiken die
voor uw auto is goedgekeurd. Voor
auto's die op aardgas rijden is speci‐
ale sleepapparatuur nodig.
Het inbouwen van een trekhaak door
een werkplaats laten uitvoeren. Zo
nodig wijzigingen in de auto aanbren‐ gen, zoals in het koelsysteem, de hit‐
teschilden of andere uitrusting.
De lamp-uitvaldetectie van het aan‐
hangerremlicht constateert geen indi‐
vidueel uitgevallen lampen. Bij bijv.
4 x 5 W wordt er pas uitval geconsta‐ teerd als alleen een lamp van 5 W of
geen lampen aan blijven.
Bij het monteren van een trekhaak
kan de opening voor het sleepoog worden afgedekt. In dat geval de trek‐
haakstang gebruiken voor het slepen.
De trekhaakstang na gebruik altijd in
de auto bewaren.Rijgedrag en
aanhangertips
Alvorens een aanhangwagen aan te
koppelen, de kogel van de trekhaak
smeren. Bij gebruik van een trillings‐
demper die slingerbewegingen
dempt en op de koppelingskogel in‐
werkt, mag de kogel niet worden ge‐
smeerd.
Wanneer u een instabiele aanhanger of een caravan met een max. toelaat‐
baar totaalgewicht van meer dan
1300 kg trekt, is het uiterst raadzaam
een stabilisator te gebruiken wanneer
u sneller rijdt dan 80 km/u.
Als de aanhanger begint te slingeren, langzamer gaan rijden, niet tegenstu‐
ren en zo nodig krachtig remmen.
Bergafwaarts dezelfde versnelling in‐ schakelen als bergopwaarts en onge‐
veer dezelfde snelheid aanhouden.
Bandenspanning instellen op de
waarde voor maximale belading
3 293.Aanhanger trekken
TrekgewichtHet maximaal toelaatbare trekge‐
wicht hangt af van de auto en de mo‐
tor en mag niet worden overschre‐
den. Het werkelijke trekgewicht is het verschilt tussen het werkelijke totaal‐
gewicht van de aanhanger en het
werkelijke kogelgewicht in aangekop‐
pelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren ver‐
meld. Dit geldt over het algemeen
voor hellingspercentages tot
max. 12 %.
Het maximaal toelaatbare trekge‐
wicht geldt tot aan het aangegeven
hellingspercentage en tot een hoogte van 1000 meter boven de zeespiegel.
Omdat het motorvermogen bij toene‐
mende hoogte door de lagere lucht‐
dichtheid daalt en het klimvermogen
daardoor afneemt, moet het maxi‐
maal toelaatbare treingewicht voor ie‐
dere 1000 meter aan hoogtetoename met 10 % worden verminderd. Bij het

224Rijden en bediening
rijden op wegen met een gering hel‐
lingspercentage (kleiner dan 8 %, bijv. snelwegen) hoeft het maximaal
toelaatbare treingewicht niet te wor‐
den verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 278
vermeld.
Kogeldruk
De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel drukt. De gewichtsverdeling bij het la‐
den van de aanhanger is van invloed
op de kogeldruk.
De maximaal toelaatbare kogeldruk
(75 kg) 2)
staat op het typeplaatje van
de trekhaak en in de autopapieren
vermeld. Altijd de maximale kogeld‐
ruk nastreven, vooral bij zware aan‐
hangers. Nooit rijden met een kogeld‐
ruk lager dan 25 kg.Achterasbelasting
Bij een aangekoppelde aanhanger en een maximale belading van de auto,
mag de toelaatbare achterasbelas‐
ting (zie typeplaatje of autopapieren)
met 60 kg overschreden worden en
ook het toelaatbare totaalgewicht
mag met 60 kg worden overschreden. Wordt de toelaatbare achterasbelas‐
ting overschreden, dan geldt een
maximumsnelheid van 100 km/u.
TrekhaakVoorzichtig
Bij het rijden zonder aanhanger, de kogelstang demonteren.

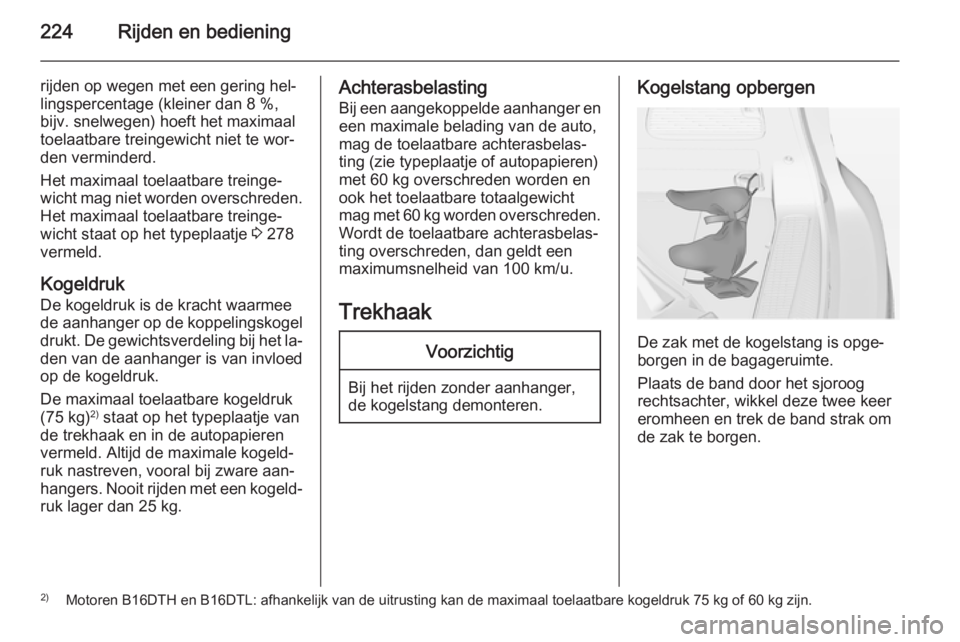

Kogelstang opbergen
De zak met de kogelstang is opge‐
borgen in de bagageruimte.
Plaats de band door het sjoroog
rechtsachter, wikkel deze twee keer
eromheen en trek de band strak om
de zak te borgen.
2) Motoren B16DTH en B16DTL: afhankelijk van de uitrusting kan de maximaal toelaatbare kogeldruk 75 kg of 60 kg zijn.

Rijden en bediening225
Kogelstang monteren
Stekkerdoos ontgrendelen en om‐
laagklappen. Afsluitplug uit kogel‐
stangopening trekken en opbergen.
Spanstand kogelstang controleren
■ Het rode merkteken op de draai‐ knop moet naar het groene merk‐
teken op de kogelstang gericht zijn.
■ De opening tussen de draaiknop en
de kogelstang moet ca. 6 mm be‐
dragen.
■ De sleutel moet in stand c staan.
Anders moet de kogelstang vóór het monteren worden aangespannen:
■ Ontgrendel de kogelstang door de sleutel naar stand c te draaien.
■ Draaiknop uittrekken en zover mo‐
gelijk rechtsom draaien.
Kogelstang monteren

226Rijden en bediening
Aangespannen kogelstang in de trek‐
haakopening steken en stevig om‐
hoogduwen totdat deze hoorbaar
vastklikt.
De draaiknop springt automatisch te‐
rug in de uitgangspositie en rust zon‐
der speling tegen de kogelstang.9 Waarschuwing
Draaiknop bij het monteren niet
aanraken.
Vergrendel de kogelstang door de
sleutel naar stand e te draaien. Sleu‐
tel verwijderen en beschermkapje dichtdrukken.
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Correcte montage van de kogelstang
controleren
■ Het groene merkteken op de draai‐
knop moet naar het groene merk‐
teken op de kogelstang gericht zijn,
■ Tussen de draaiknop en de kogel‐ stang mag geen speling zitten,
■ De kogelstang moet stevig in de trekhaakopening vergrendeld zijn,
■ De kogelstang moet zijn en de sleu‐
tel moet verwijderd zijn.
9 Waarschuwing
Rijden met een aanhanger is al‐
leen toegestaan bij een correct ge‐ monteerde kogelstang. Als u de
kogelstang niet correct gemon‐
teerd krijgt, de hulp van een werk‐ plaats inroepen.
Kogelstang demonteren
Open de beschermende klep en draai
de sleutel naar stand c om de kogel‐
stang te ontgrendelen.

Rijden en bediening227
Draaiknop uittrekken en zover moge‐
lijk rechtsom draaien. Kogelstang
naar onderen toe lostrekken.
Afsluitplug in de trekhaakopening
aanbrengen. Stekkerdoos inklappen.
Aanhangerstabilisatie Als het systeem een sterke slinger‐
beweging registreert, dan wordt het
motorvermogen verlaagd en de auto/
aanhangercombinatie afgeremd tot‐
dat de slingerbeweging stopt. Wan‐
neer het systeem actief is, moet u het
stuurwiel zo stil mogelijk houden.
Aanhangerstabilisatie (TSA) maakt
deel uit van de elektronische stabili‐
teitsregeling 3 178.

228Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................228
Controle van de auto .................229
Gloeilamp vervangen .................237
Elektrisch systeem .....................245
Boordgereedschap ....................251
Velgen en banden .....................252
Starthulp gebruiken ...................267
Trekken ...................................... 269
Verzorging van uiterlijk ..............271Algemene informatie
Accessoires en
modificaties van auto
Het wordt geadviseerd alleen gebruik
te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor an‐
dere onderdelen kunnen wij – ook als deze door autoriteiten of anderszins
zijn goedgekeurd – niet beoordelen of deze betrouwbaar zijn en er evenmin garant voor staan.
Geen aanpassingen in het elektrische
systeem aanbrengen, zoals wijzigin‐
gen in de elektronische regeleenhe‐
den (chip-tuning).Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een ta‐ kelwagen kunnen de spatlappen
beschadigd worden.
Auto stallen
Langdurig stallen
Wanneer u de auto meerdere maan‐
den moet stallen:
■ Auto wassen en conserveren.
■ Conservering van motorruimte en bodemplaat laten controleren.
■ Afdichtrubbers reinigen en conser‐ veren.
■ Brandstoftank volledig vullen.
■ Motorolie verversen.
■ Sproeiervloeistofreservoir leegma‐ ken.
■ Vorst- en corrosiebestendigheid koelvloeistof controleren.
■ Bandenspanning instellen op de waarde voor maximale belading.
■ Auto in een droge en goed geven‐ tileerde ruimte parkeren. Eerste
versnelling of achteruitversnelling
inschakelen of keuzehendel in
stand P zetten. Voorkomen dat
auto kan wegrollen.
■ Handrem niet aantrekken.

Verzorging van de auto229
■ Motorkap openen, alle portierensluiten en auto vergrendelen.
■ Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt, bijv.
het diefstalalarmsysteem.
Weer in gebruik nemen
Wanneer u de auto weer in gebruik
neemt:
■ Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening inscha‐
kelen.
■ Bandenspanning controleren.
■ Sproeiervloeistofreservoir vullen.
■ Motoroliepeil controleren.
■ Koelvloeistofpeil controleren.
■ Zo nodig kentekenplaat monteren.
Verwerking van sloopauto Eventueel wettelijk verplichte infor‐matie over autodemontagebedrijven
en de recycling van sloopauto's vindtu op onze website. Laat dit werk uit‐
sluitend over aan een erkend autode‐
montagebedrijf.
Auto's op gas moeten worden afge‐
voerd door een speciaal daartoe be‐
voegd bedrijf.Controle van de auto
Werkzaamheden
uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking uit‐ voeren.
De koelventilator kan ook bij uit‐
geschakelde ontsteking gaan
draaien.

230Verzorging van de auto9Gevaar
Het ontstekingssysteem en de Xe‐
nonkoplampen werken met een
zeer hoge spanning. Niet aanra‐
ken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.
Leg de veiligheidsgrendel links opzijen open de motorkap.
De motorkap wordt automatisch om‐
hoog gehouden.
Als de motorkap wordt geopend tij‐
dens een Autostop, wordt de motor om veiligheidsredenen automatischherstart.
Sluiten
Motorkap neerlaten en in het slot la‐
ten vallen. Controleer of de motorkap vergrendeld is.
Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen. Contro‐
leer of de gebruikte olie de juiste spe‐ cificatie heeft. Aanbevolen olie en
smeermiddelen 3 276.
Alleen op een vlakke ondergrond
controleren. De motor moet op be‐
drijfstemperatuur zijn en minstens
5 minuten uitgeschakeld zijn ge‐
weest.
Oliepeilstok uittrekken, afvegen, tot
aan de aanslag van de handgreep
weer insteken, opnieuw uittrekken en
het motoroliepeil aflezen.
Peilstok tot aan de aanslag van de
handgreep insteken en een halve
slag draaien.
