Verzorging van de auto231
Afhankelijk van de motor worden er
verschillende oliepeilstokken ge‐ bruikt.
Wanneer het motoroliepeil tot het
merkteken MIN is gedaald, dan mo‐
torolie bijvullen.
Het wordt geadviseerd dezelfde soort
olie te nemen als voor de laatste olie‐
verversing is gebruikt.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken
MAX op de peilstok.
Bij sommige motoren is een trechter
nodig om de motorolie bij te vullen.
De trechter bevindt zich in het rechter
opbergvak in de bagageruimte.
Gebruik de trechter om de motorolie
via de opening bij te vullen.
Doe de trechter na het bijtanken in de plastic zak en plaats deze in het op‐
bergvak.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Inhouden 3 292.
Dop recht terugplaatsen en vast‐ draaien.

232Verzorging van de autoKoelvloeistof
De koelvloeistof biedt vorstbescher‐
ming tot ongeveer –28 °C. In noorde‐
lijke landen met extreem lage tempe‐
raturen biedt de af-fabriek bijgevulde koelvloeistof vorstbescherming tot
ongeveer –37 °C.Voorzichtig
Alleen goedgekeurde antivries ge‐ bruiken.
Koelvloeistofpeil
Voorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.
Bij een koud koelsysteem moet de koelvloeistof boven de vulstreep
staan. Bijvullen als het peil te laag is.
9 Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een courante geconcentreerde
koelvloeistof met schoon kraanwater; verhouding 1:1. Gebruik schoon
kraanwater als er geen geconcen‐
treerde koelvloeistof voorhanden is.
Dop goed vastdraaien.
Motor B16DTH : zet na het starten van
de motor gedurende ongeveer
5 minuten de verwarming op de hoog‐ ste stand en de ventilatorsnelheid op
de eerste stand. Zo ontsnapt de lucht
in het koelsysteem.
Koelvloeistofgehalte door een werk‐
plaats laten controleren en oorzaak
van het koelvloeistofverlies laten ver‐
helpen.
Stuurbekrachtigingsvloei‐
stofVoorzichtig
Zeer kleine hoeveelheden vuil‐
deeltjes kunnen schade aan de
stuurinrichtingssysteem veroorza‐
ken, waardoor het niet meer goed
werkt. Voorkom dat vuildeeltjes in

Verzorging van de auto233contact komen met de vloeistof‐
zijde van de reservoirdop/peilstok
of dat ze in het reservoir terecht‐
komen.
Het stuurbekrachtigingsvloeistofpeil
hoeft in de regel niet te worden ge‐
controleerd. Als er bij het sturen een
ongewoon geluid klinkt of als de
stuurbekrachtiging vreemd reageert,
roep dan de hulp van een werkplaats
in.
Sproeiervloeistof
Schoon water vermengd met een
passende hoeveelheid sproeiervloei‐ stof en antivries bijvullen.
Voorzichtig
Alleen sproeiervloeistof met vol‐
doende antivries biedt voldoende
bescherming bij lage temperatu‐
ren of een plotselinge daling van
de temperatuur.
Remmen
Wanneer de remvoering een mini‐
male dikte heeft, hoort u een piepend geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk ver‐
vangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.

234Verzorging van de auto
De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 276.
Accu Auto's zonder stop-startsysteem zijn
uitgerust met een loodzuuraccu. Au‐
to's met stop-startsysteem zijn uitge‐
rust met een AGM-accu die geen
loodzuuraccu is.
De accu van de auto is onderhouds‐ vrij mits uw rijstijl zodanig is dat de accu voldoende wordt opgeladen. Bij
korte ritten en veelvuldig starten kan
de accu ontladen raken. Vermijd het
gebruik van onnodige elektrische ver‐ bruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan 4 weken
achtereen stilstaat, kan de accu ont‐
laden raken. Poolklem van de min‐
pool van de accu loskoppelen.
Accu van de auto alleen bij uitgescha‐
keld contact aansluiten en loskoppe‐
len.
Ontlaadbeveiliging accu 3 150.
Accu vervangen
Let op
Elke afwijking van de in dit hoofdstuk gegeven instructies kan leiden tot
een tijdelijke uitschakeling van het
stop- startsysteem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied een ventilatieopening open is, moet
deze met een afdekkap worden afge‐ sloten en moet de ventilatie bij de
minpool worden geopend.
Uitsluitend accu's gebruiken waarbij
de zekeringenkast boven de accu kan
worden gemonteerd.
Zorg bij auto's met een stop-startsys‐ teem dat de AGM-accu (Absorptive
Glass Mat) weer wordt vervangen
door een AGM-accu.

Verzorging van de auto235

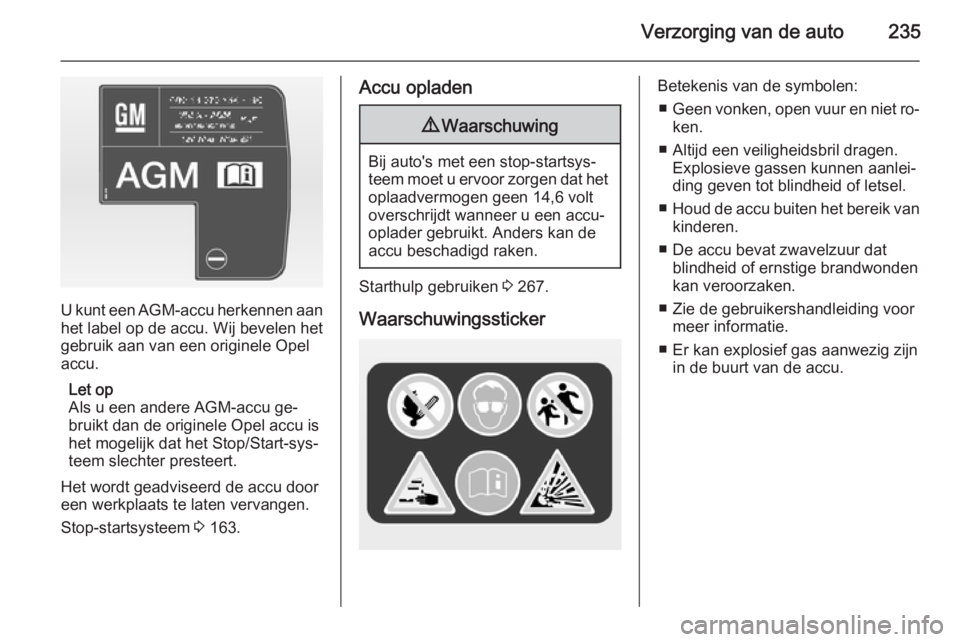

U kunt een AGM-accu herkennen aan
het label op de accu. Wij bevelen het
gebruik aan van een originele Opel
accu.
Let op
Als u een andere AGM-accu ge‐
bruikt dan de originele Opel accu is
het mogelijk dat het Stop/Start-sys‐
teem slechter presteert.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop-startsysteem 3 163.
Accu opladen9 Waarschuwing
Bij auto's met een stop-startsys‐
teem moet u ervoor zorgen dat het oplaadvermogen geen 14,6 volt
overschrijdt wanneer u een accu-
oplader gebruikt. Anders kan de
accu beschadigd raken.
Starthulp gebruiken 3 267.
Waarschuwingssticker
Betekenis van de symbolen: ■ Geen vonken, open vuur en niet ro‐
ken.
■ Altijd een veiligheidsbril dragen. Explosieve gassen kunnen aanlei‐
ding geven tot blindheid of letsel.
■ Houd de accu buiten het bereik van
kinderen.
■ De accu bevat zwavelzuur dat blindheid of ernstige brandwonden
kan veroorzaken.
■ Zie de gebruikershandleiding voor meer informatie.
■ Er kan explosief gas aanwezig zijn in de buurt van de accu.

236Verzorging van de autoDieselbrandstofsysteemontluchten
Na het leegrijden van de tank moet
het dieselbrandstofsysteem worden
ontlucht. Het contact driemaal
15 seconden per keer inschakelen.
Motor vervolgens maximaal
40 seconden starten. Deze procedure na minstens 5 seconden herhalen.
Slaat de motor niet aan, dan de hulp
van een werkplaats inroepen.
Wisserblad vervangenTil de ruitenwisserarm op tot hij om‐
hoog blijft staan, druk op de knop om
het wisserblad los te maken en ver‐
wijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐
arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig naar omlaag.
Wisserblad achterruit
Til de ruitenwisser op. Maak het wis‐
serblad los zoals getoond in de illu‐
stratie en verwijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.

Verzorging van de auto237Gloeilamp vervangen
Contact uitschakelen en desbetref‐
fende schakelaar uitschakelen of por‐
tieren sluiten.
Nieuwe gloeilamp alleen aan fitting vastpakken. Het glas van de gloei‐
lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de kop‐
lampen vanuit de motorruimte.
HalogeenkoplampenBi-halogeenkoplamp (1) met één
lamp voor dim- en grootlicht.
Richtingaanwijzers vooraan (2) .
Zijmarkeringslicht/dagrijlicht (3) .
Dimlicht/grootlicht (1) 1. Draai de kap (1) naar links en ver‐
wijder.
2. De lamphouder naar links los‐ draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.
3. Klik de lamphouder los van de stekker door op de borgnok te
drukken.
4. Vervang de lamp en klik de lamp‐
fitting vast aan de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen van
het reflectorhuis vallen. Rechtsom
vastdraaien.
6. Breng de kap aan en draai deze rechtsom.

238Verzorging van de auto
Richtingaanwijzers vooraan (2)
1. Lampfitting (2) linksom los‐draaien. Lampfitting met lamp uit
het reflectorhuis nemen.
2. Haal de gloeilamp uit de fitting door deze naar links te draaien.
3. Plaats een nieuwe lamp door deze naar rechts in de fitting te
draaien.
4. Draai de lampfitting rechtsom in de reflector vast.
Zijmarkeringslicht/dagrijlicht (3)
1. Lampfitting (3) linksom los‐ draaien. Lampfitting met lamp uit
het reflectorhuis nemen.
2. Haal de lamp uit de fitting door deze eruit te trekken.
3. Plaats een nieuwe lamp in de fit‐ ting.
4. Draai de lampfitting rechtsom in de reflector vast.
