Φροντίδα οχήματος287
10. Τοποθετήστε το μπουλονόκλειδοφροντίζοντας να εφαρμόσει σω‐
στά και σφίξτε τα μπουλόνια χια‐
στί. Η ροπή σύσφιξης είναι
140 Nm.
11. Ευθυγραμμίστε την οπή της βαλ‐ βίδας στο τάσι με τη βαλβίδα του
ελαστικού πριν το τοποθετήσετε.
Τοποθετήστε τις τάπες των μπου‐ λονιών τροχού.
12. Τοποθετήστε το κάλυμμα του ση‐ μείου ανύψωσης του οχήματος.
13. Αποθηκεύστε τον τροχό που αντι‐
καταστήσατε 3 287, τα εργαλεία
του οχήματος 3 273 και τον αντά‐
πτορα κλειδιού 3 72.
14. Ελέγξτε την πίεση στο καινούργιο ελαστικό που τοποθετήσατε και τη
ροπή σύσφιξης των παξιμαδιών
το συντομότερο δυνατόν.
Αντικαταστήστε ή επιδιορθώστε το
προβληματικό ελαστικό το συντομό‐
τερο δυνατόν.Θέση τοποθέτησης γρύλου για
την πλατφόρμα ανύψωσης
Θέση πίσω βραχίονα της πλατφόρμα
ανύψωσης κεντρικά κάτω από την
υποδοχή στο μαρσπιέ.
Θέση μπροστινού βραχίονα της πλατ‐ φόρμας ανύψωσης στην κάτω
πλευρά του αμαξώματος.
Εφεδρικός τροχός
Ορισμένα οχήματα διαθέτουν κιτ επι‐
σκευής ελαστικού αντί για εφεδρικό τροχό.
Εάν τοποθετήσετε έναν εφεδρικό
τροχό ο οποίος είναι διαφορετικός
από τους υπόλοιπους τροχούς του
αυτοκινήτου, μπορεί να είναι προσω‐
ρινός εφεδρικός τροχός και σε αυτή
την περίπτωση ισχύουν τα αντίστοιχα όρια ταχύτητας, παρόλο που κάτι τέ‐
τοιο μπορεί να μην αναγράφεται σε

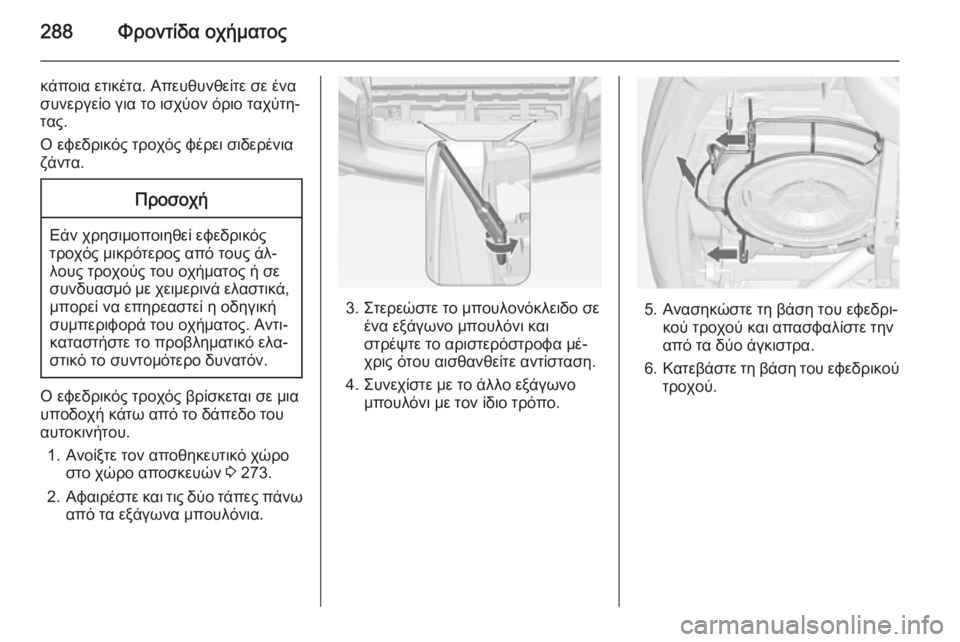

288Φροντίδα οχήματος
κάποια ετικέτα. Απευθυνθείτε σε ένα
συνεργείο για το ισχύον όριο ταχύτη‐ τας.
Ο εφεδρικός τροχός φέρει σιδερένια
ζάντα.Προσοχή
Εάν χρησιμοποιηθεί εφεδρικός
τροχός μικρότερος από τους άλ‐
λους τροχούς του οχήματος ή σε
συνδυασμό με χειμερινά ελαστικά,
μπορεί να επηρεαστεί η οδηγική
συμπεριφορά του οχήματος. Αντι‐
καταστήστε το προβληματικό ελα‐
στικό το συντομότερο δυνατόν.
Ο εφεδρικός τροχός βρίσκεται σε μια
υποδοχή κάτω από το δάπεδο του
αυτοκινήτου.
1. Ανοίξτε τον αποθηκευτικό χώρο στο χώρο αποσκευών 3 273.
2. Αφαιρέστε και τις δύο τάπες πάνω
από τα εξάγωνα μπουλόνια.
3. Στερεώστε το μπουλονόκλειδο σε ένα εξάγωνο μπουλόνι και
στρέψτε το αριστερόστροφα μέ‐
χρις ότου αισθανθείτε αντίσταση.
4. Συνεχίστε με το άλλο εξάγωνο μπουλόνι με τον ίδιο τρόπο.5. Ανασηκώστε τη βάση του εφεδρι‐κού τροχού και απασφαλίστε την
από τα δύο άγκιστρα.
6. Κατεβάστε τη βάση του εφεδρικού
τροχού.

Φροντίδα οχήματος289
7. Αποσυνδέστε το συρματόσχοινοασφαλείας.
8.Κατεβάστε τη βάση μέχρι κάτω και
αφαιρέστε τον εφεδρικό τροχό.
9. Αντικαταστήστε τον τροχό.
Ο τροχός που έχει υποστεί ζημιά
πρέπει πάντοτε να στερεώνεται
στο χώρο αποσκευών, βλ. παρα‐
κάτω.
10. Ανασηκώστε την κενή βάση του εφεδρικού τροχού και περάστε το
συρματόσχοινο ασφαλείας.
11. Ανασηκώστε περισσότερο τη βάση του εφεδρικού τροχού και
ασφαλίστε την στα δύο άγκιστρα.
Οι ανοικτές πλευρές των άγκι‐
στρων πρέπει να είναι στραμμένες προς τη φορά κίνησης.
12. Κλείστε την κενή βάση του εφεδρι‐
κού τροχού, περιστρέφοντας όλα
τα εξάγωνα μπουλόνια δεξιό‐
στροφα διαδοχικά, χρησιμοποιώ‐
ντας το μπουλονόκλειδο.
13. Τοποθετήστε δύο τάπες και στα δύο εξάγωνα μπουλόνια.
14. Αποθηκεύστε το μπουλονόκλειδο και το γρύλο στον αποθηκευτικό
χώρο, μπροστά από την πόρτα
του χώρου αποσκευών.
15. Κλείστε το κάλυμμα του αποθη‐ κευτικού χώρου.Κατά την αποθήκευση του εφεδρικού
τροχού στη βάση εφεδρικού τροχού,
πρέπει να σημειωθεί πως ο τροχός
πρέπει να τοποθετείται με τη βαλβίδα
του ελαστικού επάνω από την εσοχή
της βάσης του τροχού.
Αποθήκευση του τροχού που
έχει υποστεί ζημιά στο χώρο
αποσκευών
Η βάση του εφεδρικού τροχού δεν έχει σχεδιαστεί για ελαστικά άλλων δια‐
στάσεων.
Αν ο τροχός που έχει υποστεί ζημιά
είναι μεγαλύτερος από τον εφεδρικό
τροχό, πρέπει να τοποθετηθεί στο χώρο αποσκευών και να στερεωθεί με ιμάντα. Εργαλεία οχήματος 3 273.
Τα καθίσματα της τρίτης σειράς μπο‐
ρούν να αναδιπλωθούν προς τα κάτω
3 86.
1. Τοποθετήστε τον τροχό κοντά στο
αριστερό πλευρικό τοίχωμα του
χώρου αποσκευών.

290Φροντίδα οχήματος
2. Περάστε το άκρο του ιμάντα με τοβρόχο μέσα στον μπροστινό κρίκοπρόσδεσης στην αριστερή
πλευρά.
3. Περάστε το άκρο του ιμάντα με το άγκιστρο μέσα από το βρόχο και
τραβήξτε μέχρι ο ιμάντας να στε‐
ρεωθεί καλά στον κρίκο πρόσδε‐
σης.4. Περάστε τον ιμάντα μέσα από τις ακτίνες της ζάντας όπως φαίνεται
στην εικόνα.
5. Στερεώστε το βρόχο στον πίσω αριστερό κρίκο πρόσδεσης.
6. Τεντώστε τον ιμάντα και στερεώ‐ στε τον χρησιμοποιώντας την
πόρπη.
9 Κίνδυνος
Οδηγείτε πάντοτε με τις πλάτες
των πίσω καθισμάτων ασφαλισμέ‐
νες στην όρθια θέση όταν στο
χώρο αποσκευών έχετε τοποθετή‐
σει έναν τροχό κανονικών διαστά‐
σεων που έχει υποστεί ζημιά.9 Προειδοποίηση
Κατά την αποθήκευση του γρύλου,
τροχού ή άλλου εξοπλισμού στο
χώρο αποσκευών μπορεί να προ‐
κληθεί τραυματισμός εάν δεν στε‐
ρεωθούν κατάλληλα. Σε περί‐
πτωση απότομου σταματήματος ή
σύγκρουσης, τα αντικείμενα που
δεν έχουν στερεωθεί μπορεί να
χτυπήσουν κάποιον επιβάτη.
Πρέπει να αποθηκεύετε το γρύλο
του οχήματος και τα εργαλεία πά‐
ντοτε στην αντίστοιχη θήκη τους
και να τα στερεώνετε σωστά.
Ο τροχός που έχει υποστεί ζημιά
και που έχει τοποθετηθεί στο χώρο
αποσκευών πρέπει πάντοτε να εί‐
ναι στερεωμένος με ιμάντα.

Φροντίδα οχήματος291
Εφεδρικός τροχός ανάγκηςΌταν χρησιμοποιείται ο προσωρινός
εφεδρικός τροχός, μπορεί να επηρεα‐
στεί η οδηγική συμπεριφορά του οχή‐
ματος. Αντικαταστήστε ή επιδιορθώ‐
στε το προβληματικό ελαστικό το συ‐
ντομότερο δυνατόν.
Τοποθετείτε μόνο έναν εφεδρικό ανά‐ γκης τροχό στο όχημα. Μην οδηγείτε
με ταχύτητα μεγαλύτερη από
80 km/h. Στρίβετε αργά. Μη χρησιμο‐
ποιείτε τον προσωρινό εφεδρικό
τροχό για μεγάλο χρονικό διάστημα.
Εάν στο όχημά σας κλατάρει κάποιο
από τα πίσω ελαστικά ενώ ρυμουλ‐
κείτε άλλο όχημα, τοποθετήστε τον
προσωρινό εφεδρικό τροχό μπροστά
και το κανονικό ελαστικό πίσω.
Αντιολισθητικές αλυσίδες 3 281.
Εφεδρικός τροχός με
κατευθυντικό ελαστικό
Τοποθετήστε τα ελαστικά μονής κα‐
τεύθυνσης έτσι, ώστε να περιστρέφο‐ νται προς την κατεύθυνση οδήγησης.Η φορά κύλισης επισημαίνεται με ένα
σύμβολο (π.χ. ένα βέλος) στο πλευ‐ ρικό τοίχωμα του ελαστικού.Για τα ελαστικά που τοποθετούνται
αντίθετα από τη φορά κύλισης
ισχύουν τα παρακάτω:
■ Η οδηγική συμπεριφορά του οχή‐ ματος μπορεί να επηρεαστεί. Αντι‐
καταστήστε ή επιδιορθώστε το προ‐ βληματικό ελαστικό το συντομότερο
δυνατόν.
■ Πρέπει να οδηγείτε πολύ προσε‐ κτικά όταν το οδόστρωμα είναι
βρεγμένο ή εάν έχει καλυφθεί με
χιόνι.Εκκίνηση με βοηθητικά
καλώδια
Μη χρησιμοποιείτε ταχυφορτιστή για
την εκκίνηση του οχήματος.
Για να θέσετε το όχημα σε λειτουργία
όταν η μπαταρία έχει αποφοριστεί,
μπορείτε να χρησιμοποιήσετε καλώ‐
δια βοηθητικής εκκίνησης και την
μπαταρία ενός δεύτερου οχήματος.9 Προειδοποίηση
Κατά την εκκίνηση με βοηθητικά
καλώδια απαιτείται μεγάλη προ‐
σοχή. Οποιαδήποτε απόκλιση
από τις παρακάτω οδηγίες μπορεί
να οδηγήσει σε τραυματισμό ή ζη‐
μιά λόγω έκρηξης της μπαταρίας,
καθώς και σε βλάβη στο ηλεκτρικό
σύστημα και των δύο οχημάτων.
9 Προειδοποίηση
Η μπαταρία δεν πρέπει να έρθει σε
επαφή με τα μάτια, το δέρμα και ταρούχα σας ή με βαμμένες

292Φροντίδα οχήματοςεπιφάνειες. Τα υγρά περιέχουν
θειικό οξύ το οποίο μπορεί να προ‐ καλέσει τραυματισμό και ζημιά σεπερίπτωση άμεσης επαφής.
■ Η μπαταρία δεν πρέπει να βρίσκε‐ ται ποτέ κοντά σε ακάλυπτες φλό‐
γες ή σπινθήρες.
■ Η αποφορτισμένη μπαταρία μπορεί
να έχει ήδη παγώσει εάν η θερμο‐ κρασία είναι 0 °C. Αφήστε την πα‐
γωμένη μπαταρία να ξεπαγώσει
πριν συνδέσετε τα καλώδια βοηθη‐
τικής εκκίνησης.
■ Φοράτε προστατευτικά γυαλιά και ρουχισμό προστασίας όταν πραγ‐
ματοποιείτε εργασίες στην μπατα‐
ρία.
■ Χρησιμοποιήστε βοηθητική μπατα‐ ρία ίδιας τάσης ( 12 Volt). Η χωρητι‐
κότητά της (Ah) δεν πρέπει να είναι
πολύ μικρότερη από τη χωρητικό‐
τητα της αποφορτισμένης μπατα‐
ρίας.
■ Χρησιμοποιήστε καλώδια βοηθητι‐ κής εκκίνησης με μονωμένους
ακροδέκτες, διατομής τουλάχιστον
16 mm 2
(25 mm 2
για τους πετρε‐
λαιοκινητήρες).
■ Μην αποσυνδέετε την αποφορτι‐ σμένη μπαταρία από το όχημα.
■ Θέστε εκτός λειτουργίας όλους τους
καταναλωτές που δεν χρειάζεστε.
■ Μη σκύβετε πάνω από την μπατα‐ ρία κατά την εκκίνηση με βοηθητικά
καλώδια.
■ Οι ακροδέκτες των καλωδίων δεν πρέπει να έρχονται σε επαφή με‐
ταξύ τους.
■ Τα δύο οχήματα δεν πρέπει να ακουμπούν μεταξύ τους κατά την
εκκίνηση με βοηθητικά καλώδια.
■ Τραβήξτε το χειρόφρενο και επι‐ λέξτε νεκρά - στο αυτόματο κιβώτιο
ταχυτήτων επιλέξτε P.
■ Ανοίξτε τα προστατευτικά καπάκια των θετικών πόλων και στις δύο
μπαταρίες.
Συνδέστε τα καλώδια με την εξής
σειρά:
1. Συνδέστε το κόκκινο καλώδιο στο θετικό πόλο της βοηθητικής μπα‐
ταρίας.
2. Συνδέστε το άλλο άκρο του κόκκι‐
νου καλωδίου στο θετικό πόλο της αποφορτισμένης μπαταρίας.
3. Συνδέστε το μαύρο καλώδιο στον αρνητικό πόλο της βοηθητικής
μπαταρίας.
4. Συνδέστε το άλλο άκρο του μαύ‐ ρου καλωδίου σε ένα σημείο γείω‐
σης του οχήματος, όπως στο
μπλοκ κινητήρα ή σε έναν κοχλία

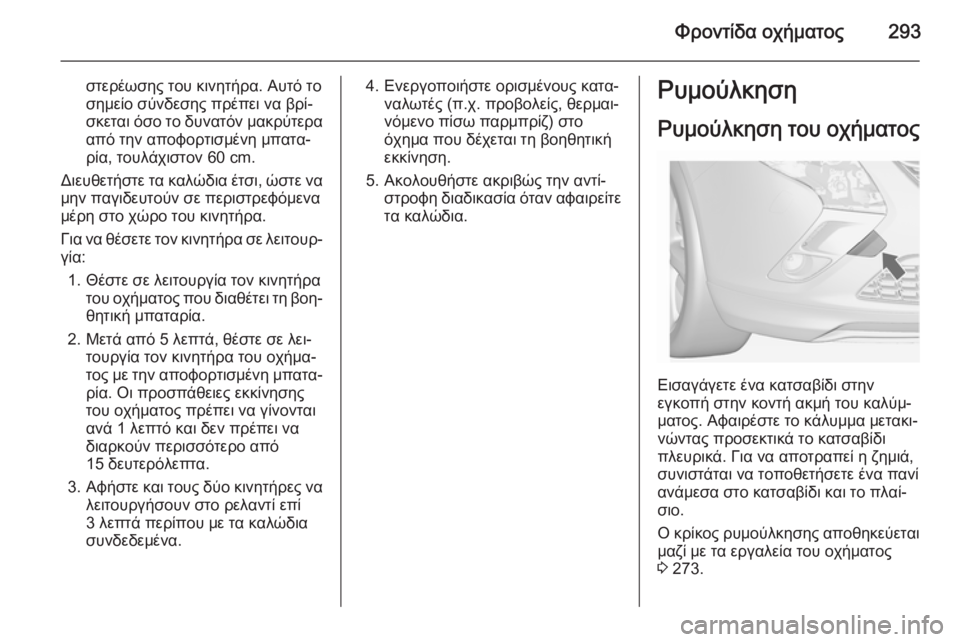

Φροντίδα οχήματος293
στερέωσης του κινητήρα. Αυτό το
σημείο σύνδεσης πρέπει να βρί‐
σκεται όσο το δυνατόν μακρύτερα
από την αποφορτισμένη μπατα‐
ρία, τουλάχιστον 60 cm.
Διευθετήστε τα καλώδια έτσι, ώστε να μην παγιδευτούν σε περιστρεφόμενα
μέρη στο χώρο του κινητήρα.
Για να θέσετε τον κινητήρα σε λειτουρ‐
γία:
1. Θέστε σε λειτουργία τον κινητήρα του οχήματος που διαθέτει τη βοη‐θητική μπαταρία.
2. Μετά από 5 λεπτά, θέστε σε λει‐ τουργία τον κινητήρα του οχήμα‐
τος με την αποφορτισμένη μπατα‐
ρία. Οι προσπάθειες εκκίνησης
του οχήματος πρέπει να γίνονται
ανά 1 λεπτό και δεν πρέπει να
διαρκούν περισσότερο από
15 δευτερόλεπτα.
3. Αφήστε και τους δύο κινητήρες να
λειτουργήσουν στο ρελαντί επί
3 λεπτά περίπου με τα καλώδια
συνδεδεμένα.4. Ενεργοποιήστε ορισμένους κατα‐ ναλωτές (π.χ. προβολείς, θερμαι‐
νόμενο πίσω παρμπρίζ) στο
όχημα που δέχεται τη βοηθητική
εκκίνηση.
5. Ακολουθήστε ακριβώς την αντί‐ στροφη διαδικασία όταν αφαιρείτετα καλώδια.Ρυμούλκηση
Ρυμούλκηση του οχήματος
Εισαγάγετε ένα κατσαβίδι στην
εγκοπή στην κοντή ακμή του καλύμ‐
ματος. Αφαιρέστε το κάλυμμα μετακι‐
νώντας προσεκτικά το κατσαβίδι
πλευρικά. Για να αποτραπεί η ζημιά,
συνιστάται να τοποθετήσετε ένα πανί
ανάμεσα στο κατσαβίδι και το πλαί‐
σιο.
Ο κρίκος ρυμούλκησης αποθηκεύεται
μαζί με τα εργαλεία του οχήματος
3 273.

294Φροντίδα οχήματος
Βιδώστε μέχρι μέσα τον κρίκο ρυ‐
μούλκησης μέχρι να σταματήσει σε
οριζόντια θέση.
Συνδέστε ένα συρματόσχοινο ρυ‐
μούλκησης - ή καλύτερα μια ράβδο
ρυμούλκησης - στον κρίκο ρυμούλκη‐
σης.
Ο κρίκος ρυμούλκησης πρέπει να
χρησιμοποιείται μόνο για τη ρυμούλ‐
κηση, και όχι για την ανάσυρση του
οχήματος.
Ανοίξτε το διακόπτη ανάφλεξης για να ξεκλειδώσει το τιμόνι και να μπορέ‐
σετε να χειριστείτε τα φώτα φρένων, την κόρνα και τους υαλοκαθαριστήρες παρμπρίζ.
Το κιβώτιο ταχυτήτων πρέπει να βρί‐
σκεται στη νεκρά.Προσοχή
Οδηγήστε αργά. Αποφύγετε τις απότομες κινήσεις. Η υπερβολική
ελκτική δύναμη μπορεί να προκα‐
λέσει ζημιά στο όχημα.
Όταν ο κινητήρας δεν βρίσκεται σε λει‐ τουργία, χρειάζεται πολύ μεγαλύτερη
δύναμη για την πέδηση και το χειρι‐
σμό του τιμονιού.
Για να μην εισέλθουν καυσαέρια από το ρυμουλκό όχημα, ενεργοποιήστε
το σύστημα ανακυκλοφορίας αέρα και
κλείστε τα παράθυρα.
Οχήματα με αυτόματο κιβώτιο ταχυ‐
τήτων: Το όχημα πρέπει να ρυμουλ‐
κείται στραμμένο προς τα εμπρός, με
ταχύτητα όχι μεγαλύτερη από
80 km/h και σε απόσταση όχι μεγαλύ‐ τερη από 100 km. Σε όλες τις άλλες
περιπτώσεις ή όταν υπάρχει πρό‐
βλημα στο κιβώτιο ταχυτήτων, ο
μπροστινός άξονας πρέπει να είναι
ανυψωμένος από το έδαφος.
Απευθυνθείτε σε ένα συνεργείο.
Μετά τη ρυμούλκηση ξεβιδώστε τον
κρίκο ρυμούλκησης.
Τοποθετήστε την τάπα στην κάτω
πλευρά και κλείστε την.
Ρυμούλκηση άλλου
οχήματος
Εισαγάγετε ένα κατσαβίδι στην
εγκοπή στην κάτω ακμή του καλύμ‐
ματος. Αφαιρέστε το κάλυμμα μετακι‐
νώντας προσεκτικά το κατσαβίδι
