2015 OPEL ZAFIRA C Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

Φροντίδα οχήματος271
Ανοίξτε τον αποθηκευτικό χώρο και
σπρώξτε προς τα αριστερά για να
απασφαλίσει. Αναδιπλώστε το κά‐
λυμμα του αποθηκευτικού χώρου
προς τα κάτω και αφαιρέστε το.
Στα οχήματα που έχουν το τιμόνι δε‐
ξιά, η ασφαλειοθήκη βρίσκεται πίσω
από ένα κάλυμμα, στο ντουλαπάκι
του συνοδηγού. Ανοίξτε το ντουλα‐
πάκι του συνοδηγού και στη συνέχεια ανοίξτε το κάλυμμα και αναδιπλώστε
το προς τα κάτω.
Αρ.Κύκλωμα1Cruise control, περιοριστής
ταχύτητας, adaptive cruise
control, χειριστήρια στο τιμόνι2Εξωτερικά φώτα, ηλεκτρονική
μονάδα ελέγχου αμαξώματος3Εξωτερικά φώτα, ηλεκτρονική
μονάδα ελέγχου αμαξώματος4Σύστημα Infotainment5Σύστημα Ιnfotainment, πίνακας
οργάνων6Πρίζα ρεύματος, αναπτήραςΑρ.Κύκλωμα7Πρίζα ρεύματος8Μεσαία σκάλα αριστερά, ηλεκ‐ τρονική μονάδα ελέγχου αμαξώ‐ ματος9Μεσαία σκάλα δεξιά, ηλεκτρο‐
νική μονάδα ελέγχου αμαξώ‐
ματος, ηλεκτρονική μονάδα
αερόσακου10Κλειδαριές θυρών, ηλεκτρονική
μονάδα ελέγχου αμαξώματος11Εσωτερικός ανεμιστήρας12–13–14Διαγνωστική φίσα15Αερόσακος16Πρίζα ρεύματος17Σύστημα κλιματισμού18Logistics19Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)

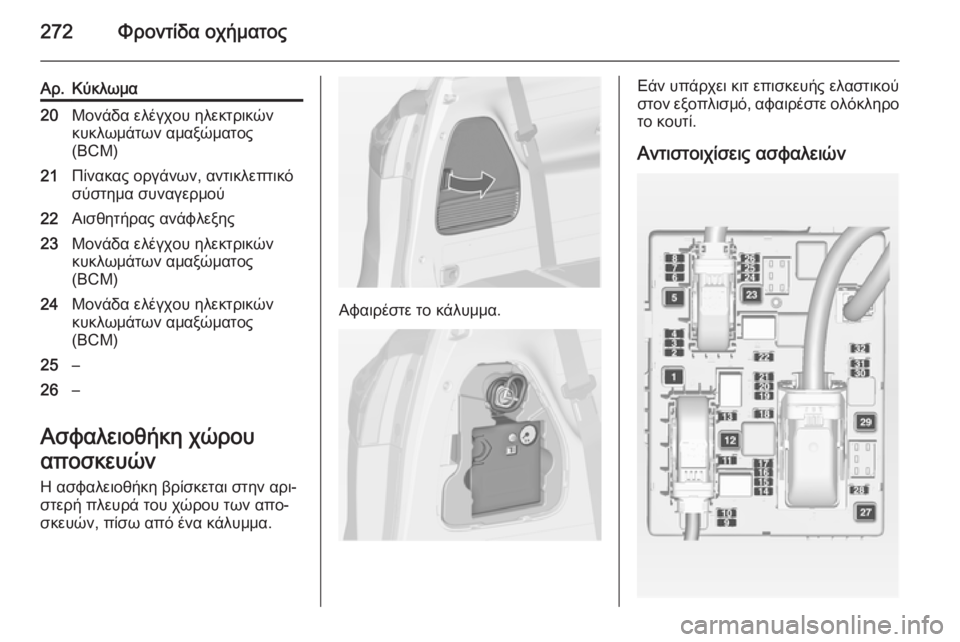

272Φροντίδα οχήματος
Αρ.Κύκλωμα20Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)21Πίνακας οργάνων, αντικλεπτικό
σύστημα συναγερμού22Αισθητήρας ανάφλεξης23Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)24Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)25–26–
Ασφαλειοθήκη χώρου
αποσκευών
Η ασφαλειοθήκη βρίσκεται στην αρι‐
στερή πλευρά του χώρου των απο‐ σκευών, πίσω από ένα κάλυμμα.
Αφαιρέστε το κάλυμμα.
Εάν υπάρχει κιτ επισκευής ελαστικού
στον εξοπλισμό, αφαιρέστε ολόκληρο το κουτί.
Αντιστοιχίσεις ασφαλειών

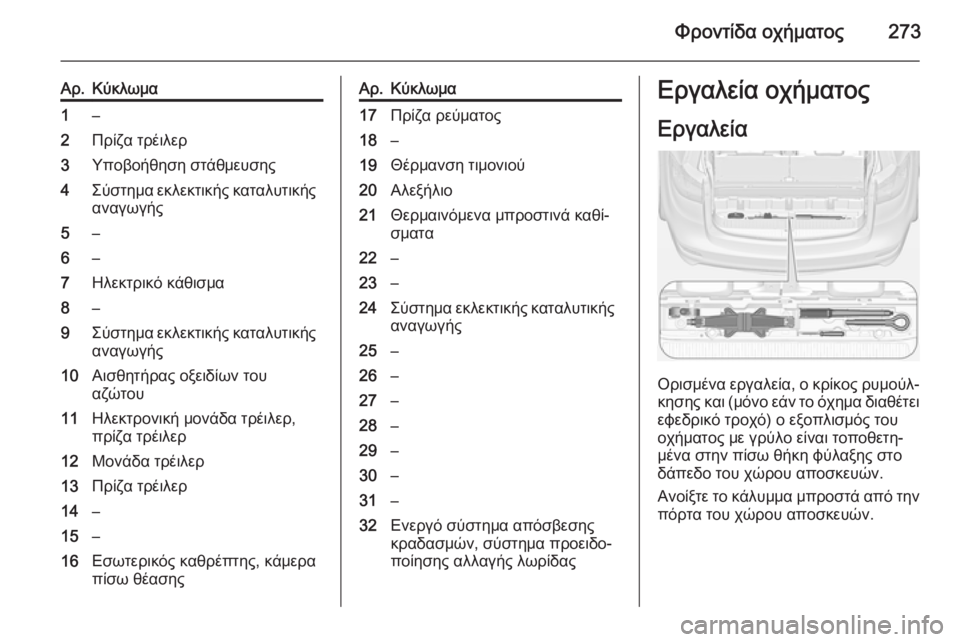

Φροντίδα οχήματος273
Αρ.Κύκλωμα1–2Πρίζα τρέιλερ3Υποβοήθηση στάθμευσης4Σύστημα εκλεκτικής καταλυτικήςαναγωγής5–6–7Ηλεκτρικό κάθισμα8–9Σύστημα εκλεκτικής καταλυτικής
αναγωγής10Αισθητήρας οξειδίων του
αζώτου11Ηλεκτρονική μονάδα τρέιλερ,
πρίζα τρέιλερ12Μονάδα τρέιλερ13Πρίζα τρέιλερ14–15–16Εσωτερικός καθρέπτης, κάμερα
πίσω θέασηςΑρ.Κύκλωμα17Πρίζα ρεύματος18–19Θέρμανση τιμονιού20Αλεξήλιο21Θερμαινόμενα μπροστινά καθί‐
σματα22–23–24Σύστημα εκλεκτικής καταλυτικής αναγωγής25–26–27–28–29–30–31–32Ενεργό σύστημα απόσβεσης
κραδασμών, σύστημα προειδο‐
ποίησης αλλαγής λωρίδαςΕργαλεία οχήματος
Εργαλεία
Ορισμένα εργαλεία, ο κρίκος ρυμούλ‐
κησης και (μόνο εάν το όχημα διαθέτει εφεδρικό τροχό) ο εξοπλισμός του
οχήματος με γρύλο είναι τοποθετη‐
μένα στην πίσω θήκη φύλαξης στο
δάπεδο του χώρου αποσκευών.
Ανοίξτε το κάλυμμα μπροστά από την
πόρτα του χώρου αποσκευών.

274Φροντίδα οχήματοςΖάντες και ελαστικά
Κατάσταση ελαστικών, κατάσταση ζαντών
Όταν περνάτε πάνω από σημεία με
γωνίες, οδηγείτε αργά και κάθετα εάν
αυτό είναι εφικτό. Εάν περνάτε πάνω
από αιχμηρά σημεία, τα ελαστικά και
οι ζάντες ενδέχεται να υποστούν ζη‐
μιά. Κατά τη στάθμευση, τα ελαστικά
δεν πρέπει να πιέζονται επάνω στο
κράσπεδο.
Ελέγχετε τακτικά τις ζάντες για τυχόν
ζημιά. Σε περίπτωση ζημιάς ή μη φυ‐
σιολογικής φθοράς, απευθυνθείτε σε
ένα συνεργείο.
Χειμερινά ελαστικά
Τα χειμερινά ελαστικά παρέχουν με‐
γαλύτερη ασφάλεια σε θερμοκρασίες κάτω των 7 °C και, συνεπώς, πρέπει
να τοποθετούνται σε όλους τους τρο‐
χούς.Σύμφωνα με τη νομοθεσία της εκά‐
στοτε χώρας, πρέπει να τοποθετήσετε μια αυτοκόλλητη ετικέτα σε κάποιο
σημείο στο οπτικό πεδίο του οδηγού.
Χαρακτηρισμός ελαστικών
Π.χ. 215/60 R 16 95 H215=Πλάτος ελαστικού, mm60=Λόγος εγκάρσιας διατομής
(ύψος προς πλάτος ελαστι‐
κού), %R=Τύπος λινών: Radial ( Ακτινικά)RF=Τύπος: RunFlat16=Διάμετρος ζάντας, ίντσες95=Δείκτης φορτίου, π.χ. το 95
αντιστοιχεί σε 690 kgH=Γράμμα δείκτη ταχύτητας
Γράμμα δείκτη ταχύτητας:
Q=έως 160 km/hS=έως 180 km/hT=έως 190 km/hH=έως 210 km/hV=έως 240 km/hW=έως 270 km/hΕλαστικά μονής κατεύθυνσης
Τοποθετήστε τα ελαστικά μονής κα‐
τεύθυνσης έτσι, ώστε να περιστρέφο‐ νται προς την κατεύθυνση οδήγησης.Η φορά κύλισης επισημαίνεται με ένα
σύμβολο (π.χ. ένα βέλος) στο πλευ‐ ρικό τοίχωμα του ελαστικού.
Πίεση ελαστικών Ελέγχετε την πίεση των ελαστικών
όταν είναι κρύα, κάθε 14 ημέρες του‐
λάχιστον και πριν από μεγάλα ταξίδια.
Μην ξεχνάτε τον εφεδρικό τροχό.
Αυτό ισχύει επίσης για τα οχήματα με
σύστημα παρακολούθησης πίεσης
ελαστικών.
Ξεβιδώστε το καπάκι της βαλβίδας.

Φροντίδα οχήματος275
Πίεση ελαστικών 3 318.
Στην ετικέτα πληροφοριών πίεσης
ελαστικών στο πλαίσιο της μπροστι‐
νής αριστερής ή δεξιάς πόρτας ανα‐
γράφονται τα εργοστασιακά ελαστικά
και οι αντίστοιχες πιέσεις ελαστικών.
Η πίεση ελαστικών ισχύει για κρύα
ελαστικά. Ισχύουν επίσης για θερινά
και χειμερινά ελαστικά.
Φουσκώνετε πάντοτε τον εφεδρικό
τροχό στη συνιστώμενη πίεση για
πλήρες φορτίο.
Η πίεση ελαστικών ECO χρησιμο‐
ποιείται για να επιτευχθεί η ελάχιστη
δυνατή κατανάλωση καυσίμου.
Εάν η πίεση των ελαστικών είναι λαν‐
θασμένη, ενδέχεται να διακυβευτεί η
ασφάλεια, ο χειρισμός του οχήματος,
η άνεση και η οικονομία καυσίμου και να αυξηθεί η φθορά των ελαστικών.
Οι πιέσεις ελαστικών διαφέρουν ανά‐
λογα με τον εξοπλισμό. Για τη σωστή πίεση ελαστικών, ακολουθήστε την
παρακάτω διαδικασία:
1. Εντοπίστε τον κωδικό αναγνώρι‐ σης του κινητήρα. Στοιχεία κινη‐
τήρα 3 308.
2. Εντοπίστε το σχετικό ελαστικό.
Στους πίνακες πιέσεων ελαστικών
αναγράφονται όλοι οι πιθανοί συν‐
δυασμοί ελαστικών 3 318.
Για τα ελαστικά που είναι εγκεκριμένα
για το όχημά σας, ανατρέξτε στο Πι‐
στοποιητικό Συμμόρφωσης ΕΟΚ που παρέχεται με το όχημά σας ή στηνάδεια κυκλοφορίας του οχήματος.
Ο οδηγός είναι υπεύθυνος για τη σω‐ στή ρύθμιση της πίεσης ελαστικών.9 Προειδοποίηση
Εάν η πίεση είναι πολύ χαμηλή,
μπορεί να οδηγήσει σε σημαντική υπερθέρμανση των ελαστικών και
εσωτερική ζημιά, με κίνδυνο να
σχιστεί το πέλμα ή ακόμη και να
κλατάρει το ελαστικό σε υψηλές
ταχύτητες.
Εάν η πίεση ελαστικών σε ένα όχημα
με σύστημα παρακολούθησης πίεσης
ελαστικών πρέπει να αυξηθεί ή ναμειωθεί, κλείστε το διακόπτη ανάφλε‐
ξης. Μετά τη ρύθμιση της πίεσης ελα‐
στικών, ανοίξτε το διακόπτη ανάφλε‐
ξης και επιλέξτε την κατάλληλη ρύθ‐
μιση στη σελίδα Φορτίο ελαστικών
στο κέντρο πληροφοριών οδηγού,
3 128.
Σύστημα
παρακολούθησης πίεσης
ελαστικών
Το σύστημα παρακολούθησης πίε‐
σης ελαστικών (TPMS) ελέγχει την
πίεση και των τεσσάρων ελαστικών

276Φροντίδα οχήματος
μία φορά το λεπτό όταν το όχημα
υπερβαίνει ένα συγκεκριμένο όριο τα‐ χύτητας.Προσοχή
Το σύστημα παρακολούθησης
πίεσης ελαστικών προειδοποιεί μόνο για χαμηλή πίεση ελαστικού,δεν υποκαθιστά την τακτική συν‐
τήρηση των ελαστικών από τον
οδηγό.
Όλοι οι τροχοί πρέπει να διαθέτουν
αισθητήρες πίεσης και τα ελαστικά να
είναι φουσκωμένα στην καθορισμένη
πίεση.
Επισήμανση
Στις χώρες που το σύστημα παρα‐
κολούθησης πίεσης ελαστικών είναι
υποχρεωτικό από το νόμο, η χρήση
τροχών χωρίς αισθητήρες πίεσης θα ακυρώσει την έγκριση τύπου του
οχήματος.
Η τρέχουσα πίεση των ελαστικών εμ‐ φανίζεται στο μενού Vehicle
Information Menu (Μενού
πληροφοριών οχήματος) του κέντρου
πληροφοριών οδηγού (DIC).
Το μενού μπορεί να επιλεγεί με τα
κουμπιά του μοχλοδιακόπτη σημάτων
στροφής.
Πατήστε το κουμπί MENU για να επι‐
λέξετε το μενού Vehicle Information
Menu (Μενού πληροφοριών
οχήματος) X .
Περιστρέψτε τον περιστροφικό διακό‐
πτη για να επιλέξετε το σύστημα πα‐
ρακολούθησης πίεσης ελαστικών.
Η κατάσταση του συστήματος και οι
προειδοποιήσεις πίεσης επισημαίνο‐
νται με ένα μήνυμα στο οποίο αναβο‐
σβήνει το αντίστοιχο ελαστικό στο
DIC.

Φροντίδα οχήματος277
Εάν ανιχνευτεί χαμηλή πίεση ελαστι‐
κού, επισημαίνεται από την ενδεικτική
λυχνία w 3 126.
Εάν ανάψει η λυχνία w, σταματήστε
το συντομότερο δυνατόν και φουσκώ‐
στε τα ελαστικά όπως συνιστάται
3 318.
Εάν η ένδειξη w αναβοσβήνει επί
60-90 δευτερόλεπτα και, στη συνέχεια παραμένει αναμμένη, υπάρχει βλάβη
στο σύστημα. Απευθυνθείτε σε ένα
συνεργείο.
Μετά το φούσκωμα, μπορεί να χρεια‐
στεί να οδηγήσετε για να ενημερω‐
θούν οι τιμές πίεσης ελαστικών στο
DIC. Σε αυτό το διάστημα μπορεί να
ανάψει η λυχνία w.
Εάν ανάψει η λυχνία w σε χαμηλότε‐
ρες θερμοκρασίες και σβήσει αφότου
οδηγήσετε το αυτοκίνητο για λίγο,
αυτό μπορεί να αποτελεί ένδειξη χα‐
μηλής πίεσης στα ελαστικά. Ελέγξτε
την πίεση των ελαστικών.
Μηνύματα οχήματος 3 136.
Εάν πρέπει να μειώσετε ή να αυξή‐
σετε την πίεση των ελαστικών, κλείστε το διακόπτη ανάφλεξης.
Τοποθετείτε μόνο ελαστικά με αισθη‐ τήρες πίεσης, διαφορετικά η πίεση
των ελαστικών δεν θα εμφανίζεται και
η λυχνία w παραμένει συνεχώς αναμ‐
μένη.
Ο προσωρινός εφεδρικός τροχός δεν
διαθέτει αισθητήρες πίεσης. Το σύ‐
στημα παρακολούθησης πίεσης ελα‐
στικών δεν είναι λειτουργικό για τους
συγκεκριμένους τροχούς. Ανάβει η
ενδεικτική λυχνία w. Το σύστημα πα‐
ραμένει λειτουργικό για τους υπόλοι‐
πους τρεις τροχούς.Η χρήση κιτ επισκευής ελαστικού
υγρού τύπου που διατίθενται στο
εμπόριο μπορεί να επηρεάσει αρνη‐
τικά τη λειτουργία του συστήματος.
Μπορείτε να χρησιμοποιήσετε κιτ επι‐ σκευής εγκεκριμένα από το εργοστά‐
σιο.
Εξωτερικοί πομποί υψηλής ισχύος
μπορεί να παρεμποδίσουν τη λειτουρ‐
γία του συστήματος παρακολούθη‐
σης πίεσης ελαστικών.
Κάθε φορά που αντικαθιστάτε τα ελα‐
στικά, οι αισθητήρες του συστήματος
παρακολούθησης πίεσης ελαστικών
πρέπει να αφαιρούνται και να υπο‐ βάλλονται σε σέρβις. Για το βιδωτό αι‐ σθητήρα, αντικαταστήστε το σώμα
της βαλβίδας και το στεγανοποιητικό
δακτύλιο. Για τον κουμπωτό αισθη‐
τήρα, αντικαταστήστε ολόκληρο το
στέλεχος της βαλβίδας.
Κατάσταση φόρτωσης
οχήματος
Ρυθμίστε την πίεση των ελαστικών
ανάλογα με το φορτίο σύμφωνα με
την ετικέτα πληροφοριών ελαστικών ή τον πίνακα πιέσεων ελαστικών
3 318 και επιλέξτε την αντίστοιχη

278Φροντίδα οχήματος
ρύθμιση στο μενού Tire Load (Φορτίο
ελαστικών) στο DIC, Vehicle
Information Menu (Μενού
πληροφοριών οχήματος) 3 128.
Επιλέξτε:
■ Light (Λυχνία) για πίεση άνεσης
έως 3 άτομα
■ Eco για πίεση Eco έως 3 άτομα
■ Max (Μέγ.) για πλήρες φορτίο
Διαδικασία αντιστοίχισης
αισθητήρων TPMS
Κάθε αισθητήρας TPMS έχει ένα μο‐
ναδικό κωδικό αναγνώρισης. Ο κωδι‐ κός αναγνώρισης πρέπει να αντιστοι‐
χιστεί σε νέα θέση ελαστικού/τροχού
μετά την εναλλαγή των θέσεων των
ελαστικών του οχήματος ή την αλλαγή
ολόκληρου του σετ τροχών, και αν
έχει προηγηθεί αντικατάσταση ενός ή
περισσότερων αισθητήρων TPMS.
Επίσης, η διαδικασία αντιστοίχισης
των αισθητήρων TPMS πρέπει να
πραγματοποιείται μετά από αντικατά‐
σταση του εφεδρικού τροχού με κα‐
νονικό ελαστικό που φέρει αισθη‐
τήρα TPMS.
Η λυχνία βλάβης και το μήνυμα ή κω‐ δικός προειδοποίησης πρέπει να
σβήσουν την επόμενη φορά που θα
ανοίξει ο διακόπτης ανάφλεξης. Η αντιστοίχιση των αισθητήρων στις θέ‐
σεις ελαστικού/τροχού πραγματο‐
ποιείται μέσω του εργαλείου επανε‐
κμάθησης TPMS με την εξής σειρά:
μπροστινό αριστερό ελαστικό, μπρο‐
στινό δεξιό ελαστικό, πίσω δεξιό ελα‐
στικό και πίσω αριστερό ελαστικό. Το φλας στην τρέχουσα θέση ενεργο‐ποίησης ανάβει μέχρι να αντιστοιχι‐
στεί ο αισθητήρας.
Απευθυνθείτε στο συνεργείο της πε‐
ριοχής σας για σέρβις ή για να αγο‐ ράσετε το εργαλείο επανεκμάθησης.Έχετε περιθώριο δύο λεπτών για την
αντιστοίχιση της θέσης του πρώτου
ελαστικού/ζάντας και πέντε λεπτών
συνολικά για την αντιστοίχιση των θέ‐
σεων και των τεσσάρων ελαστικών/
ζαντών. Αν απαιτείται περισσότερος
χρόνος, η διαδικασία συμφωνίας στα‐
ματά και πρέπει να επανεκκινήσει.
Η διαδικασία αντιστοίχισης των αι‐ σθητήρων TPMS έχει ως εξής:
1. Τραβήξτε το χειρόφρενο. Στα οχή‐
ματα με αυτόματο κιβώτιο ταχυτή‐ των μετακινήστε τον επιλογέα τα‐
χυτήτων στη θέση P.
2. Ανοίξτε το διακόπτη ανάφλεξης. 3. Χρησιμοποιήστε το κουμπί MENU στο μοχλοδιακόπτη των
φλας για να επιλέξετε Vehicle
Information Menu (Μενού
πληροφοριών οχήματος) στο Κέ‐
ντρο πληροφοριών οδηγού ( DIC).
4. Περιστρέψτε τον περιστροφικό διακόπτη για να πραγματοποιή‐
σετε κύλιση στο μενού πίεσης ελα‐
στικών.
