2015 OPEL MOKKA Instrukcja obsługi (in Polish)

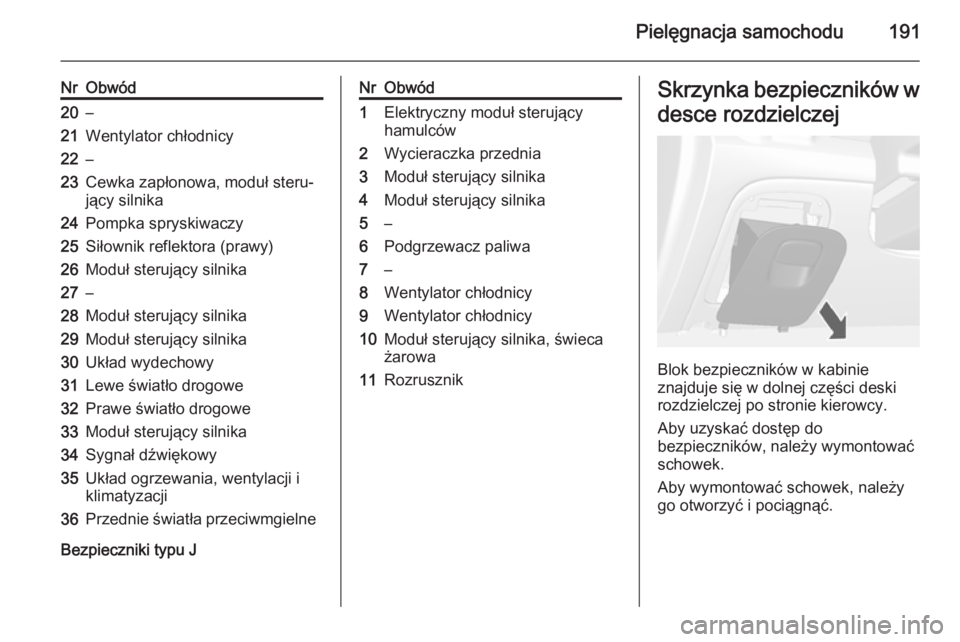

Pielęgnacja samochodu191
NrObwód20–21Wentylator chłodnicy22–23Cewka zapłonowa, moduł steru‐
jący silnika24Pompka spryskiwaczy25Siłownik reflektora (prawy)26Moduł sterujący silnika27–28Moduł sterujący silnika29Moduł sterujący silnika30Układ wydechowy31Lewe światło drogowe32Prawe światło drogowe33Moduł sterujący silnika34Sygnał dźwiękowy35Układ ogrzewania, wentylacji i
klimatyzacji36Przednie światła przeciwmgielne
Bezpieczniki typu J
NrObwód1Elektryczny moduł sterujący
hamulców2Wycieraczka przednia3Moduł sterujący silnika4Moduł sterujący silnika5–6Podgrzewacz paliwa7–8Wentylator chłodnicy9Wentylator chłodnicy10Moduł sterujący silnika, świeca
żarowa11RozrusznikSkrzynka bezpieczników w
desce rozdzielczej
Blok bezpieczników w kabinie
znajduje się w dolnej części deski rozdzielczej po stronie kierowcy.
Aby uzyskać dostęp do
bezpieczników, należy wymontować
schowek.
Aby wymontować schowek, należy
go otworzyć i pociągnąć.

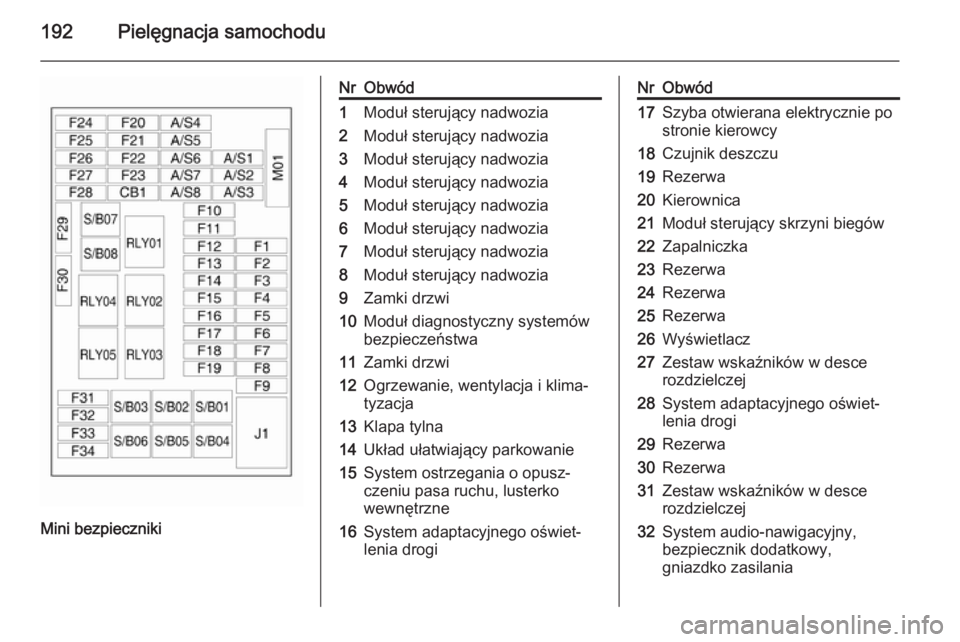

192Pielęgnacja samochodu
Mini bezpieczniki
NrObwód1Moduł sterujący nadwozia2Moduł sterujący nadwozia3Moduł sterujący nadwozia4Moduł sterujący nadwozia5Moduł sterujący nadwozia6Moduł sterujący nadwozia7Moduł sterujący nadwozia8Moduł sterujący nadwozia9Zamki drzwi10Moduł diagnostyczny systemów
bezpieczeństwa11Zamki drzwi12Ogrzewanie, wentylacja i klima‐
tyzacja13Klapa tylna14Układ ułatwiający parkowanie15System ostrzegania o opusz‐
czeniu pasa ruchu, lusterko
wewnętrzne16System adaptacyjnego oświet‐
lenia drogiNrObwód17Szyba otwierana elektrycznie po
stronie kierowcy18Czujnik deszczu19Rezerwa20Kierownica21Moduł sterujący skrzyni biegów22Zapalniczka23Rezerwa24Rezerwa25Rezerwa26Wyświetlacz27Zestaw wskaźników w desce
rozdzielczej28System adaptacyjnego oświet‐
lenia drogi29Rezerwa30Rezerwa31Zestaw wskaźników w desce
rozdzielczej32System audio-nawigacyjny,
bezpiecznik dodatkowy,
gniazdko zasilania

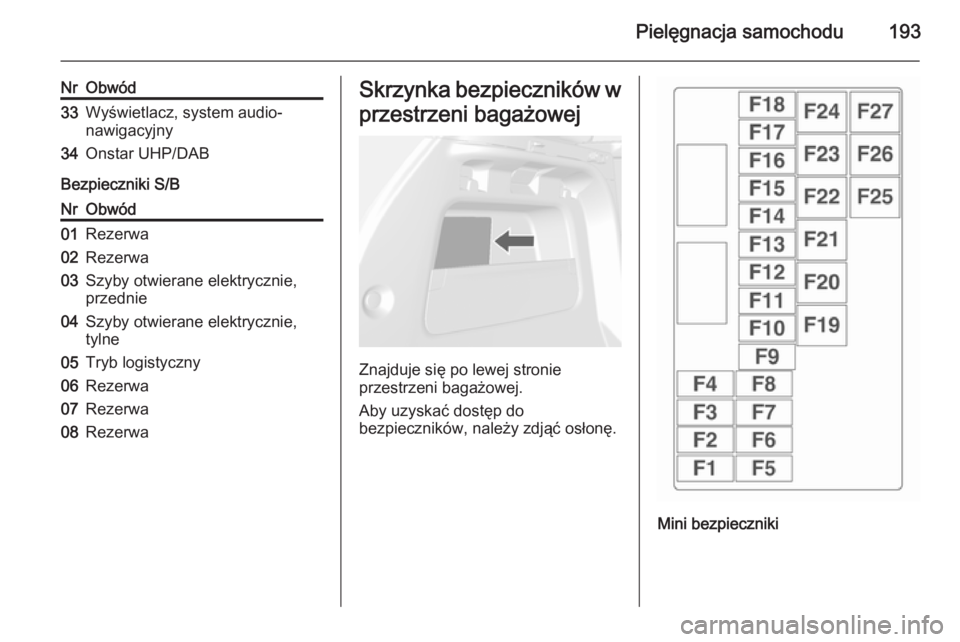

Pielęgnacja samochodu193
NrObwód33Wyświetlacz, system audio-
nawigacyjny34Onstar UHP/DAB
Bezpieczniki S/B
NrObwód01Rezerwa02Rezerwa03Szyby otwierane elektrycznie,
przednie04Szyby otwierane elektrycznie,
tylne05Tryb logistyczny06Rezerwa07Rezerwa08RezerwaSkrzynka bezpieczników w
przestrzeni bagażowej
Znajduje się po lewej stronie
przestrzeni bagażowej.
Aby uzyskać dostęp do
bezpieczników, należy zdjąć osłonę.
Mini bezpieczniki

194Pielęgnacja samochodu
NrObwód1Instalacja LPG2Lusterko wewnętrzne, kamera
wsteczna3Czujnik wody w paliwie4Rezerwa5Złącze przyczepy6Podgrzewane koło kierownicy7Rezerwa8Moduł sterujący przyczepy9Fotel, podparcie lędźwiowe,
strona kierowcy10Fotel, podparcie lędźwiowe,
strona pasażera11Wzmacniacz12Złącze przyczepy13Napęd na wszystkie koła14Rezerwa15Instalacja LPG16Rezerwa17Rezerwa18Rezerwa
Bezpieczniki S/B
NrObwód19Fotel regulowany elektrycznie,
strona kierowcy20Fotel regulowany elektrycznie,
strona pasażera21Moduł sterujący przyczepy22Konwerter napięcia23Układ zapłonowy24Zmywacze reflektorów25Rezerwa26Rezerwa27RezerwaNarzędzia
samochodowe
Narzędzia Samochody z zestawem donaprawy opon
Narzędzia i zestaw do naprawy opon
znajdują się po prawej stronie
przestrzeni bagażowej 3 202.

Pielęgnacja samochodu195
Samochody z kołem
zapasowym
Podnośnik i narzędzia samochodowe znajdują się w schowku w przestrzeni
bagażowej, nad kołem zapasowym.
Zmiana koła 3 206, koło zapasowe
3 208.
Koła i opony
Stan opon i obręczy kółNa krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź obręczy kół należy skorzystać z
pomocy warsztatu.
Opony Opony o rozmiarze 195/70 R16 i
215/60 R17 mogą być używane
wyłącznie jako opony zimowe.Opony zimowe
Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Opona rozmiaru 195/70 R 16 nadaje
się tylko jako opona zimowa.
Oznaczenia opon np. 215/60 R 16 95 H215=Szerokość opony w mm60=Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R=Konstrukcja opony: radialnaRF=Typ: run-flat16=Średnica koła w calach

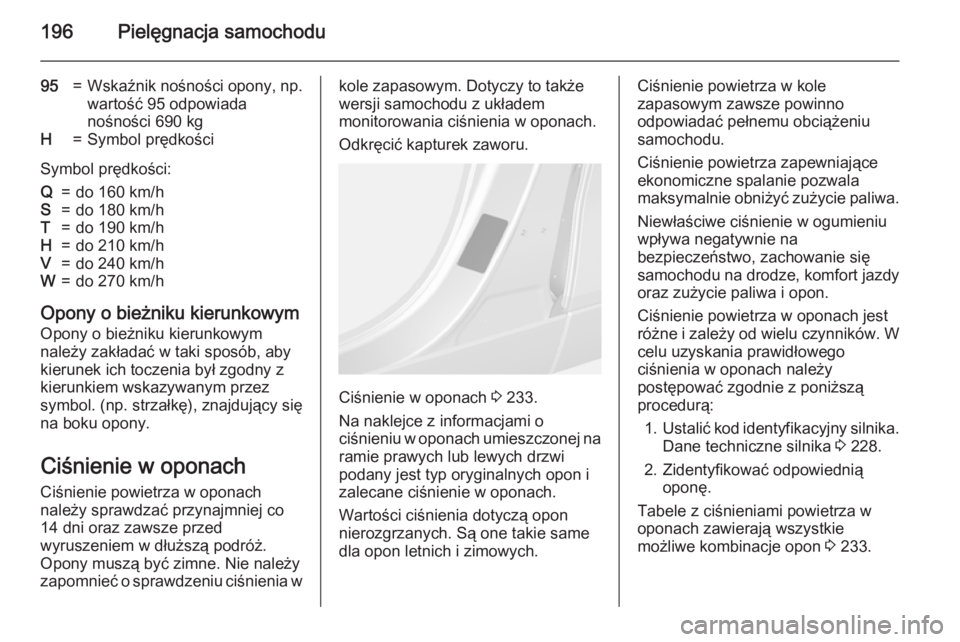

196Pielęgnacja samochodu
95=Wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 690 kgH=Symbol prędkości
Symbol prędkości:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Opony o bieżniku kierunkowym
Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez symbol. (np. strzałkę), znajdujący się
na boku opony.
Ciśnienie w oponach
Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym. Dotyczy to także
wersji samochodu z układem
monitorowania ciśnienia w oponach.
Odkręcić kapturek zaworu.
Ciśnienie w oponach 3 233.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie prawych lub lewych drzwi
podany jest typ oryginalnych opon i
zalecane ciśnienie w oponach.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.
Ciśnienie powietrza zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników. W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
1. Ustalić kod identyfikacyjny silnika.
Dane techniczne silnika 3 228.
2. Zidentyfikować odpowiednią oponę.
Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon 3 233.

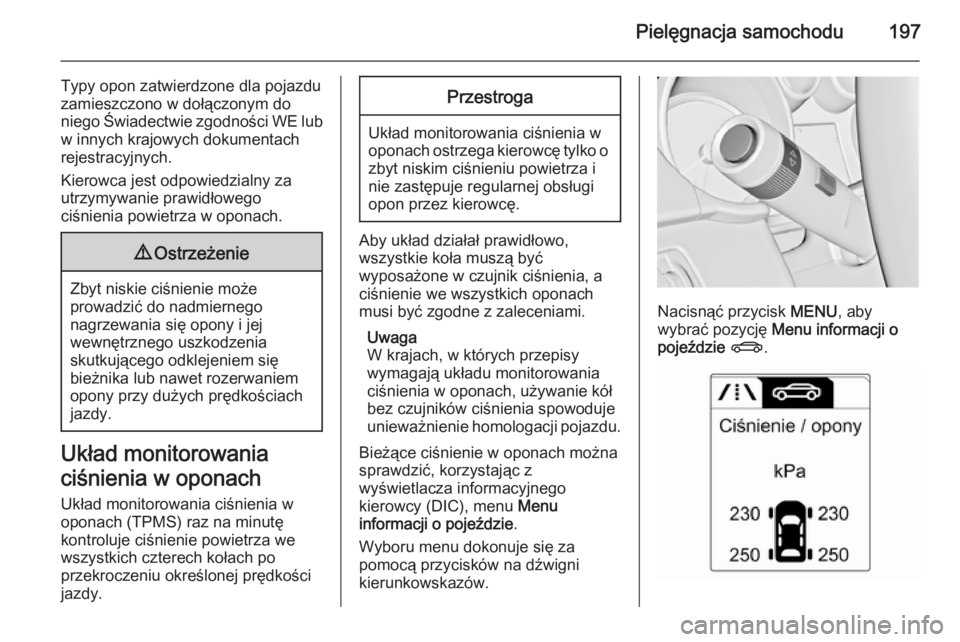

Pielęgnacja samochodu197
Typy opon zatwierdzone dla pojazdu
zamieszczono w dołączonym do niego Świadectwie zgodności WE lub w innych krajowych dokumentach
rejestracyjnych.
Kierowca jest odpowiedzialny za
utrzymywanie prawidłowego
ciśnienia powietrza w oponach.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
Układ monitorowania
ciśnienia w oponach
Układ monitorowania ciśnienia w
oponach (TPMS) raz na minutę
kontroluje ciśnienie powietrza we
wszystkich czterech kołach po
przekroczeniu określonej prędkości
jazdy.
Przestroga
Układ monitorowania ciśnienia w
oponach ostrzega kierowcę tylko o zbyt niskim ciśnieniu powietrza i
nie zastępuje regularnej obsługi
opon przez kierowcę.
Aby układ działał prawidłowo,
wszystkie koła muszą być
wyposażone w czujnik ciśnienia, a
ciśnienie we wszystkich oponach
musi być zgodne z zaleceniami.
Uwaga
W krajach, w których przepisy
wymagają układu monitorowania
ciśnienia w oponach, używanie kół
bez czujników ciśnienia spowoduje unieważnienie homologacji pojazdu.
Bieżące ciśnienie w oponach można
sprawdzić, korzystając z
wyświetlacza informacyjnego
kierowcy (DIC), menu Menu
informacji o pojeździe .
Wyboru menu dokonuje się za
pomocą przycisków na dźwigni
kierunkowskazów.
Nacisnąć przycisk MENU, aby
wybrać pozycję Menu informacji o
pojeździe X .

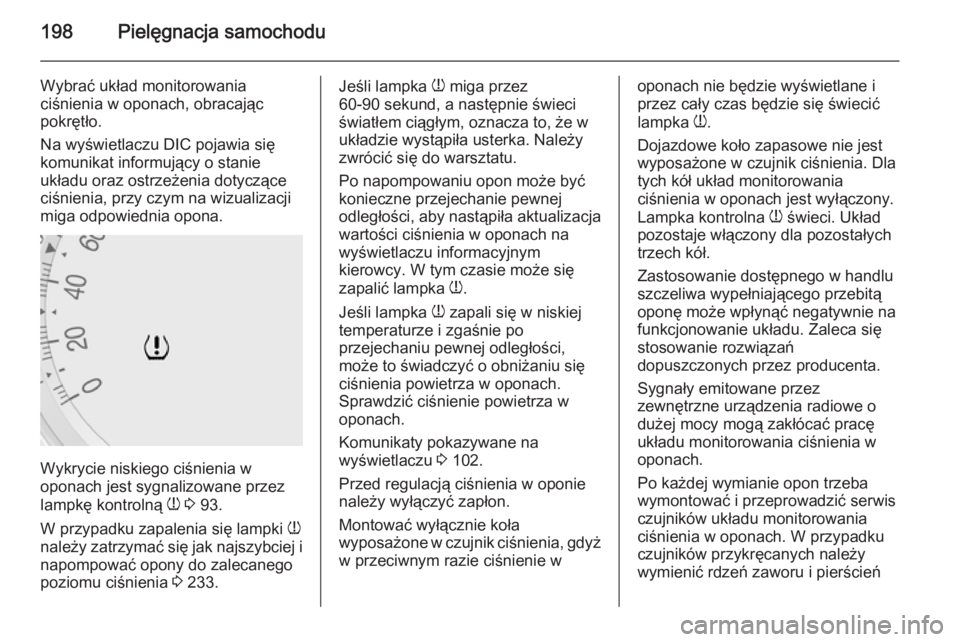

198Pielęgnacja samochodu
Wybrać układ monitorowania
ciśnienia w oponach, obracając
pokrętło.
Na wyświetlaczu DIC pojawia się
komunikat informujący o stanie
układu oraz ostrzeżenia dotyczące
ciśnienia, przy czym na wizualizacji
miga odpowiednia opona.
Wykrycie niskiego ciśnienia w
oponach jest sygnalizowane przez
lampkę kontrolną w 3 93.
W przypadku zapalenia się lampki w
należy zatrzymać się jak najszybciej i napompować opony do zalecanego
poziomu ciśnienia 3 233.
Jeśli lampka
w miga przez
60-90 sekund, a następnie świeci
światłem ciągłym, oznacza to, że w
układzie wystąpiła usterka. Należy
zwrócić się do warsztatu.
Po napompowaniu opon może być
konieczne przejechanie pewnej
odległości, aby nastąpiła aktualizacja
wartości ciśnienia w oponach na
wyświetlaczu informacyjnym
kierowcy. W tym czasie może się
zapalić lampka w.
Jeśli lampka w zapali się w niskiej
temperaturze i zgaśnie po
przejechaniu pewnej odległości,
może to świadczyć o obniżaniu się
ciśnienia powietrza w oponach.
Sprawdzić ciśnienie powietrza w
oponach.
Komunikaty pokazywane na
wyświetlaczu 3 102.
Przed regulacją ciśnienia w oponie
należy wyłączyć zapłon.
Montować wyłącznie koła
wyposażone w czujnik ciśnienia, gdyż
w przeciwnym razie ciśnienie woponach nie będzie wyświetlane i
przez cały czas będzie się świecić
lampka w.
Dojazdowe koło zapasowe nie jest
wyposażone w czujnik ciśnienia. Dla
tych kół układ monitorowania
ciśnienia w oponach jest wyłączony.
Lampka kontrolna w świeci. Układ
pozostaje włączony dla pozostałych
trzech kół.
Zastosowanie dostępnego w handlu
szczeliwa wypełniającego przebitą
oponę może wpłynąć negatywnie na
funkcjonowanie układu. Zaleca się
stosowanie rozwiązań
dopuszczonych przez producenta.
Sygnały emitowane przez
zewnętrzne urządzenia radiowe o
dużej mocy mogą zakłócać pracę
układu monitorowania ciśnienia w
oponach.
Po każdej wymianie opon trzeba
wymontować i przeprowadzić serwis
czujników układu monitorowania
ciśnienia w oponach. W przypadku
czujników przykręcanych należy
wymienić rdzeń zaworu i pierścień
