Page 161 of 263

Conduite et utilisation1599Attention
Ce dispositif de sécurité particulier
ne doit pas vous pousser à adop‐
ter un style de conduite dange‐
reux.
Adapter la vitesse aux conditions
de circulation.
Témoin b 3 102.
Désactivation
Pour une conduite très sportive,
l'ESC peut être désactivé : maintenir
le bouton b enfoncé pendant environ
5 secondes.
Le témoin n s'allume.
L'ESC est réactivé en appuyant à
nouveau sur le bouton b. Si le sys‐
tème TC a été désactivé auparavant,
le TC et l'ESC sont tous deux réacti‐
vés.
L'ESC est également réactivé la pro‐
chaine fois que le contact est mis.Systèmes d'assistance
au conducteur9 Attention
Les systèmes d'assistance au
conducteur ont été conçus pour ai‐ der le conducteur et ne rempla‐
cent absolument pas sa vigilance.
Le conducteur assume la pleine
responsabilité de sa conduite.
En cas d'emploi des systèmes
d'assistance au conducteur, tou‐
jours rester attentif aux conditions
de circulation actuelles.
Régulateur de vitesse
Le régulateur de vitesse peut mémo‐
riser et maintenir des vitesses allant
de 30 à 200 km/h. Descentes et mon‐
tées peuvent provoquer des écarts
par rapport à la vitesse mémorisée.
Pour des raisons de sécurité, le régu‐ lateur de vitesse ne peut être activé
qu'après que vous ayez appuyé une
Page 162 of 263

160Conduite et utilisation
fois sur la pédale de frein. Une
activation dans le premier rapport
n'est pas possible.
Ne pas activer le régulateur de vi‐
tesse lorsqu'une vitesse constante
n'est pas conseillée.
Avec une boîte automatique, n'activer
le régulateur de vitesse qu'en mode
automatique.
Témoin m 3 105.
Mise en marche Appuyer sur l'extrémité supérieure ducommutateur à bascule m, le témoin
m s'allume en blanc.
Activation
Accélérer jusqu'à la vitesse désirée et tourner la molette sur SET/- ; la vi‐
tesse actuelle est mémorisée et main‐ tenue. Le témoin m s'allume en vert.
La pédale d'accélérateur peut être re‐
lâchée.
Il est possible d'augmenter la vitesse
en enfonçant la pédale d'accéléra‐
teur. Après relâchement de la pédale
d'accélérateur, la vitesse mémorisée
est rétablie.
Le régulateur de vitesse reste activé
pendant le changement de vitesse.
Augmentation de la vitesse Avec le régulateur de vitesse activé,
maintenir la molette sur RES/+ ou la
tourner brièvement plusieurs fois sur RES/+ : la vitesse augmente en con‐
tinu ou pas à pas.
En variante, accélérer jusqu'à la vi‐ tesse souhaitée et la mémoriser en
tournant la molette sur RES/+.Diminution de la vitesse
Avec le régulateur de vitesse activé, maintenir la molette sur SET/- ou la
tourner brièvement plusieurs fois sur
SET/- : la vitesse diminue en continu
ou pas à pas.
DésactivationAppuyer sur le bouton y, le témoin
m s'allume en blanc. Le régulateur de
vitesse est désactivé. La vitesse sau‐ vegardée est mémorisée.
Désactivation automatique : ■ vitesse du véhicule inférieure à 30 km/h ;
■ actionnement de la pédale de frein ;
■ actionnement de la pédale d'em‐ brayage pendant quelques secon‐
des ;
■ levier sélecteur en position N ;
■ plage de régime moteur très basse ;
■ le système antipatinage ou l'Elec‐ tronic Stability Control est entré en
fonctionnement.
Page 163 of 263

Conduite et utilisation161
Reprise de la vitesse
mémorisée Tourner la molette sur RES/+ à une
vitesse supérieure à 30 km/h. La vi‐
tesse mémorisée sera reprise.
Mise à l'arrêt Appuyer sur l'extrémité inférieure ducommutateur à bascule m, le témoin
m s'éteint. La vitesse sauvegardée
est effacée. Quand le contact est
coupé, la vitesse sauvegardée est
également effacée.
Aide au stationnement9 Attention
Le conducteur est pleinement res‐
ponsable de la manœuvre de sta‐tionnement.
Toujours vérifier les environs lors
de l'utilisation du système d'aide
au stationnement lorsque vous
conduisez vers l'avant ou vers l'ar‐
rière.
L'aide au stationnement facilite les
manœuvres en mesurant la distance
entre le véhicule et les obstacles et en émettant des signaux sonores.
Le système se compose de quatre
capteurs de stationnement à ultra‐
sons disposés dans le pare-chocs ar‐
rière. Si le véhicule est équipé d'une
aide au stationnement avant, le sys‐
tème comporte en plus quatre autres
capteurs de stationnement à ultra‐
sons dans le pare-chocs avant.
Témoin r 3 102.
Commande
Lorsque la marche arrière est enclen‐
chée, l'aide au stationnement avant et arrière est prête à fonctionner.
Une LED allumée dans le bouton de
l'aide au stationnement r indique
que le système est prêt à fonctionner.
L'aide au stationnement avant peut
également être activée à une vitesse
allant jusqu'à 11 km/h avec une brève pression sur le bouton d'aide au sta‐
tionnement.
Page 164 of 263

162Conduite et utilisation
Si le bouton r est activé une fois au
cours du cycle d'allumage, l'aide au
stationnement avant est désactivée
lorsque la vitesse dépasse 11 km/h. Elle est réactivée si la vitesse du
véhicule n'a pas dépassé 25 km/h au‐
paravant. Si la vitesse du véhicule a
dépassé 25 km/h auparavant, l'aide
au stationnement avant reste désac‐
tivée lorsque la vitesse repasse en
dessous de 11 km/h.
Lorsque le système est désactivé, la
LED du bouton s'éteint et Aide
stationnement désactivée s'affiche
dans le centre d'informations du con‐ ducteur.
Le système est automatiquement
désactivé au-delà de 25 km/h.
Si le véhicule est doté d'une aide au
stationnement arrière uniquement, le
système s'arrête automatiquement
lorsque la marche arrière est désen‐
gagée. La désactivation manuelle est également possible. Pour cela, ap‐
puyer sur le bouton d'aide au station‐
nement r.Indication
Un obstacle est signalé par un signal
sonore. L'intervalle entre les signaux
sonores se réduit au fur et à mesure
que le véhicule se rapproche de l'obs‐
tacle. Quand la distance est inférieure à 30 cm , le signal sonore est continu.
Défaillance
En cas de défaillance dans le sys‐
tème, r s'allume ou un message de
véhicule est affiché sur le centre d'in‐
formations du conducteur.
En plus, r s'allume ou un message
du véhicule est affiché sur le centre
d'informations du conducteur si une
défaillance due à des conditions tem‐ poraires, telles que de la neige recou‐
vrant les capteurs, est détectée.
Messages du véhicule 3 111.Remarques importantes
concernant les aides au
stationnement9 Attention
Dans certaines circonstances, les
différentes surfaces réflectives
d'objets ou de vêtements ainsi que des sources externes de parasites
peuvent empêcher la détection
correcte d'obstacles.
Une attention particulière doit être accordée aux obstacles bas qui
peuvent endommager la partie in‐
férieure du pare-chocs. Si de tels
obstacles quittent la zone de dé‐
tection des capteurs durant l'ap‐
proche du véhicule, un signal so‐
nore continu retentira.
Page 165 of 263

Conduite et utilisation163Avertissement
Les performances des capteurs
peuvent être diminuées lorsqu'ils sont recouverts de glace ou deneige, par exemple.
Les performances des systèmes
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont impliqués
(p. ex. véhicules tout terrain, four‐
gonnettes, camionnettes). L'iden‐
tification d'objet dans la partie su‐
périeure du véhicule ne peut pas
être garantie.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne sont pas prévus pour ai‐
der les conducteurs à éviter une
collision avec des objets inatten‐
dus.
Remarque
Le système d'aide au stationnement détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Le capteur pourrait détecter un objet fictif (écho parasite) causé par des
parasites externes acoustiques ou
mécaniques.
Remarque
En cas d'engagement d'un rapport
de marche avant et de dépassement
d'une certaine vitesse, le système
d'aide au stationnement arrière est
désactivé lorsque le système de
transport arrière est déployé.
Si la marche arrière est engagée en
premier lieu, le système d'aide au
stationnement détecte le système
de transport arrière et émet un signal
sonore. Appuyer brièvement sur
r pour désactiver le système
d'aide au stationnement.
Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier au‐
tour et derrière le véhicule avant
d'engager la marche arrière.
Page 166 of 263

164Conduite et utilisation
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐ rière est engagée.
Fonctionnement
La caméra est montée sur la poignéedu hayon et a un angle de vision de
130°.
En raison de la position haute de la
caméra, le pare-chocs peut être vu
sur l'écran afin de mieux vous guider.
La zone affichée par la caméra est li‐
mitée. La distance de l'image qui s'af‐ fiche sur l'écran est différente de la
distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des in‐
tervalles de 1 mètre projetées sur
l'image pour définir la distance des
objets.La trajectoire du véhicule est affichée en fonction de l'angle de braquage.
La fonction peut être désactivée dans
le menu Réglages de l'affichage
d'informations. Personnalisation du
véhicule 3 118.
Symboles d'avertissement
Les symboles d'avertissement sont
indiqués comme des triangles 9 sur
l'image affichant les obstacles détec‐ tés par les capteurs arrière du sys‐ tème avancé d'assistance au station‐ nement.
Page 167 of 263

Conduite et utilisation165

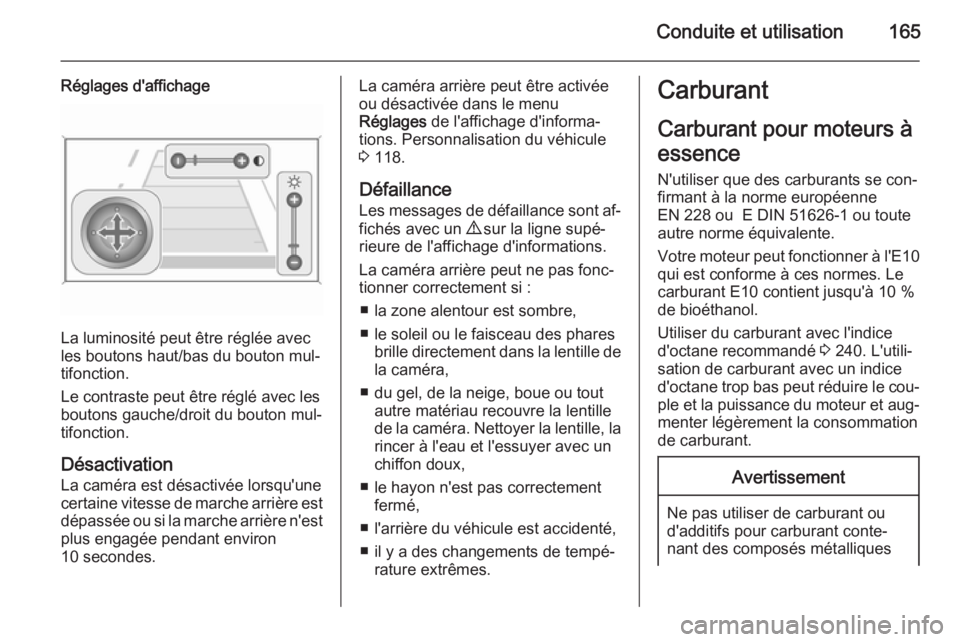

Réglages d'affichage
La luminosité peut être réglée avec
les boutons haut/bas du bouton mul‐
tifonction.
Le contraste peut être réglé avec les
boutons gauche/droit du bouton mul‐
tifonction.
Désactivation La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est dépassée ou si la marche arrière n'estplus engagée pendant environ
10 secondes.
La caméra arrière peut être activée
ou désactivée dans le menu
Réglages de l'affichage d'informa‐
tions. Personnalisation du véhicule
3 118.
Défaillance Les messages de défaillance sont af‐fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
■ la zone alentour est sombre,
■ le soleil ou le faisceau des phares brille directement dans la lentille dela caméra,
■ du gel, de la neige, boue ou tout autre matériau recouvre la lentille
de la caméra. Nettoyer la lentille, la rincer à l'eau et l'essuyer avec un
chiffon doux,
■ le hayon n'est pas correctement fermé,
■ l'arrière du véhicule est accidenté,
■ il y a des changements de tempé‐ rature extrêmes.Carburant
Carburant pour moteurs à
essence N'utiliser que des carburants se con‐
firmant à la norme européenne
EN 228 ou E DIN 51626-1 ou toute
autre norme équivalente.
Votre moteur peut fonctionner à l'E10
qui est conforme à ces normes. Le
carburant E10 contient jusqu'à 10 % de bioéthanol.
Utiliser du carburant avec l'indice
d'octane recommandé 3 240. L'utili‐
sation de carburant avec un indice
d'octane trop bas peut réduire le cou‐ ple et la puissance du moteur et aug‐
menter légèrement la consommation
de carburant.Avertissement
Ne pas utiliser de carburant ou
d'additifs pour carburant conte‐ nant des composés métalliques
Page 168 of 263

166Conduite et utilisationtels que des additifs à base de
manganèse. Ceci peut
endommager le moteur.Avertissement
L'utilisation de carburant ne se
conformant pas à EN 228 ou E
DIN 51626-1 ou toute autre spéci‐ fication identique peut conduire à
des dépôts, une usure plus impor‐
tante ou des dommages sur le mo‐
teur et une perte de la garantie.
Avertissement
Du carburant à l'indice d'octane
trop bas peut entraîner une com‐
bustion incontrôlée et endomma‐
ger le moteur.
Carburant pour moteurs
diesel
N'utiliser que des carburants diesel
selon EN 590.
Dans les pays hors de la commu‐ nauté européenne, utiliser le carbu‐
rant Euro-diesel avec une teneur en
soufre inférieure à 50 ppm.Avertissement
L'utilisation de carburant ne se
conformant pas à EN 590 ou toute
autre spécification identique peut
conduire à une perte de puissance
du moteur, une usure plus impor‐
tante ou des dommages sur le mo‐ teur et peut affecter la garantie.
Ne pas utiliser du carburant diesel
marin, du mazout, de l'Aquazole ou
toute autre émulsion identique diesel- eau. Il n'est pas autorisé de mélanger
le diesel avec des carburants pour
moteurs à essence afin de le diluer.
Carburant pour utilisation
au gaz liquéfié Le gaz de pétrole liquéfié est connu
sous l'acronyme GPL en français ou
LPG en anglais (liquefied petroleum
gas). Le GPL est également appelé
« Autogas » en anglais ou néerlan‐
dais.
Le GPL est principalement composé
de propane et de butane. L'indice
d'octane se situe entre 105 et 115, en
fonction de la proportion de butane.
Le GPL est stocké à l'état liquide sous une pression de 5 - 10 bar environ.
Le point d'ébullition dépend de la
pression et du rapport de mélange. À
la température ambiante, il se situe
entre -42 °C (propane pur) à -0,5 °C
(butane pur).Avertissement
Le système fonctionne à une tem‐ pérature ambiante comprise entre -8 °C et 100 °C environ.
Le fonctionnement parfait du système
GPL ne peut être garanti que si le gaz
liquéfié satisfait aux exigences mini‐
males de DIN EN 589.
