Soins du véhicule191
Feu de changement de direction
1. Tourner le couvercle de protec‐tion 2 dans le sens antihoraire et
l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Dégager la douille d'ampoule du connecteur en enfonçant les pat‐
tes de retenue.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule au con‐
necteur.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.
Feu latéral / feu de jour
Feu latéral et de feu de jour se com‐
pose de diodes. En cas d'échec, les
diodes doivent être remplacées par
un atelier.
Feux antibrouillard
Les ampoules sont accessibles de‐
puis le dessus du véhicule.

192Soins du véhicule
1.Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.
2. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
3. Enlever et remplacer la douille d'ampoule avec l'ampoule.
4. Brancher le connecteur.
5. Introduire la douille d'ampoule dans le réflecteur.
6. Tourner la douille d'ampoule dans
le sens des aiguilles d'une montre
et l'encliqueter.
Clignotants avant1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever.
2. Tourner l'ampoule dans le sens antihoraire et l'enlever de la
douille.
3. Remplacer l'ampoule.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens ho‐
raire.

Soins du véhicule193Feux arrière
1.Dégager le couvercle et l'enlever.
2. Dévisser de l'intérieur à la main
les deux écrous de fixation en
plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière des broches de
retenue et enlever. S'assurer que
la goulotte de câbles reste en
place.
4. Débrancher la fiche du support d'ampoule.
5. Déverrouiller les quatre pattes de fixation et enlever le support d'am‐
poule.
6. Enlever et remplacer l'ampoule.

194Soins du véhicule
Feu arrière et feu stop (1)
Feu arrière ( 2)
Clignotant ( 3)
Modèle avec diode électroluminescente (LED) :
Un feu de stop ( 1) et un feu de cli‐
gnotant ( 2) peuvent être rempla‐
cés.
7. Insérer le support d'ampoule dans
l'ensemble de feu arrière. Bran‐
cher la fiche. Fixer l'ensemble de
feu arrière sur les broches de re‐
tenue et visser les écrous de
fixation. Fermer le couvercle et
l'encliqueter.
8. Mettre le contact, faire fonctionner
et vérifier tous les feux.
Feux arrière dans le cadre de hayon
1. Ouvrir le hayon et enlever le cou‐ vercle à l'aide d'un tournevis.
2.Enfoncer la patte de fixation et en‐
lever le support d'ampoule par le
bas.

Soins du véhicule195
3. Pour remplacer l'ampoule du feude recul ( 1), enlever et remplacer
l'ampoule.
Pour remplacer l'ampoule de feu
arrière/feu antibrouillard arrière
( 2 ), enfoncer légèrement l'am‐
poule dans la douille, tourner
dans le sens antihoraire et rem‐
placer l'ampoule.
4. Introduire le support d'ampoule dans la fixation.
5. Fixer le couvercle.
6. Mettre le contact, faire fonctionner
et vérifier tous les feux.
Pour remplacer l'ampoule de feu ar‐
rière et l'ampoule de feu de recul sur
le côté droit du cadre de hayon, pro‐
céder de la même façon.
Modèle avec diode
électroluminescente (LED) :
Seule l'ampoule du feu de recul peut
être remplacée.
1. Ouvrir le hayon et enlever le cou‐ vercle à l'aide d'un tournevis.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule.
3. Pour remplacer l'ampoule de feu de recul, enfoncer légèrement
l'ampoule dans la douille, tourner
dans le sens antihoraire et rem‐
placer l'ampoule.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Fixer le couvercle.

196Soins du véhiculeClignotants latérauxPour remplacer l'ampoule, déposer le
logement de feu :
1. Du côté gauche du véhicule, faire
coulisser le feu vers l'avant et l'ex‐ traire de l'aile avant avec l'extré‐
mité arrière.
Du côté droit du véhicule, faire
coulisser le feu vers l'arrière et
l'extraire de l'aile avant avec l'ex‐
trémité avant.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles
d'une montre et la déposer du lo‐
gement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Du côté gauche : insérer l'extré‐ mité avant dans l'aile avant, faire
coulisser vers l'avant et insérer
l'extrémité arrière.
Du côté droit : insérer l'extrémité
arrière dans l'aile avant, faire cou‐ lisser vers l'arrière et insérer l'ex‐
trémité avant.
Éclairage de plaque
d'immatriculation

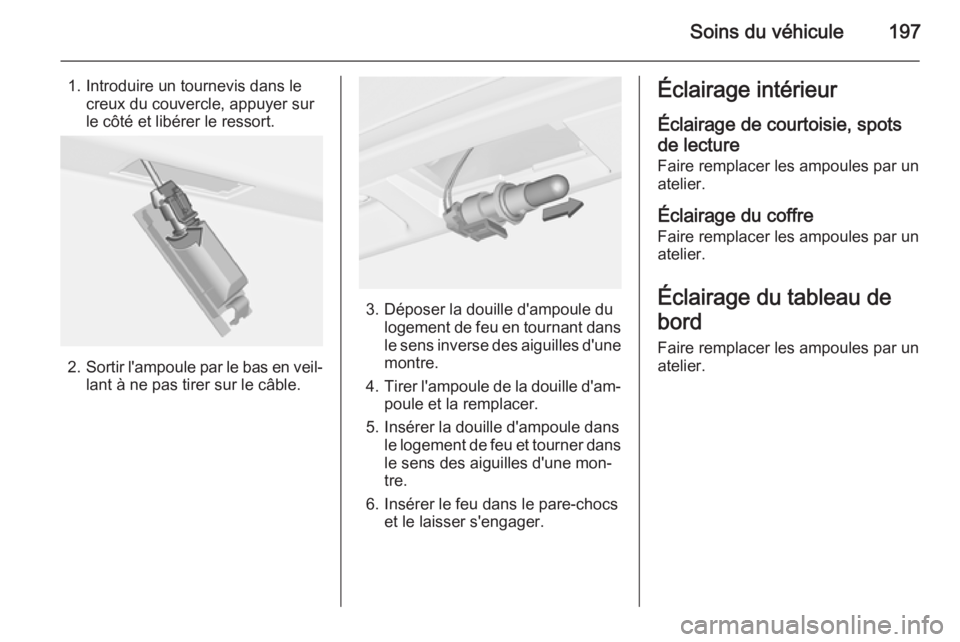

Soins du véhicule197
1. Introduire un tournevis dans lecreux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en tournant dans
le sens inverse des aiguilles d'une
montre.
4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dans
le sens des aiguilles d'une mon‐
tre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Éclairage intérieur
Éclairage de courtoisie, spots
de lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord Faire remplacer les ampoules par un
atelier.

198Soins du véhiculeCircuit électriqueFusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes
à fusibles :
■ à l'avant gauche du compartiment moteur ;
■ dans les véhicules avec la direction
à gauche, à l'intérieur derrière le
compartiment de rangement ou,
dans les véhicules avec la direction à droite, derrière la boîte à gants ;
■ derrière un cache sur le côté gau‐ che du coffre.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la dé‐
faillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.
