Conservação do veículo223

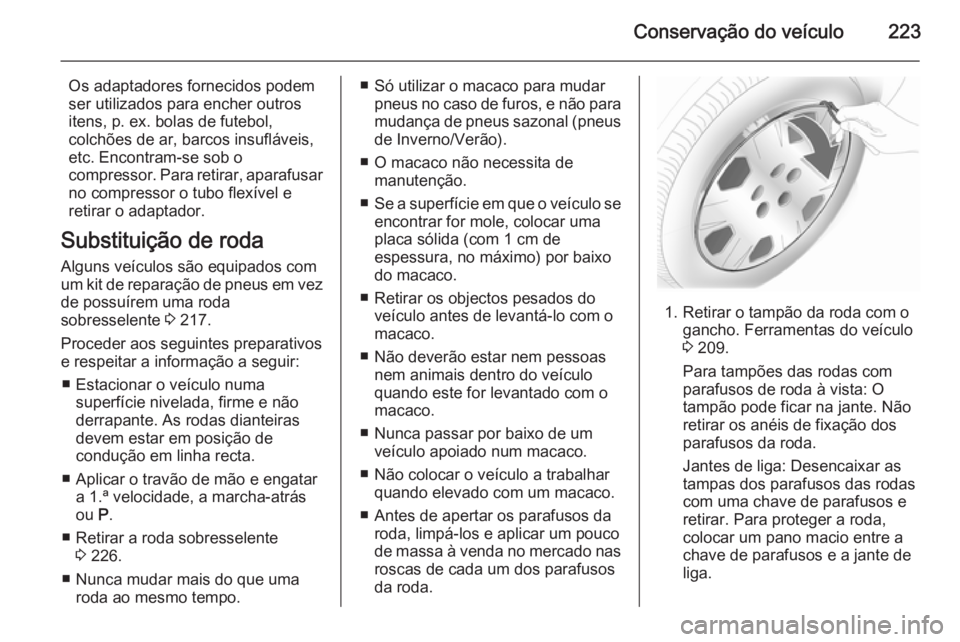

Os adaptadores fornecidos podem
ser utilizados para encher outros
itens, p. ex. bolas de futebol,
colchões de ar, barcos insufláveis,
etc. Encontram-se sob o
compressor. Para retirar, aparafusar
no compressor o tubo flexível e
retirar o adaptador.
Substituição de roda Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente 3 217.
Proceder aos seguintes preparativos e respeitar a informação a seguir:
■ Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
■ Aplicar o travão de mão e engatar a 1.ª velocidade, a marcha-atrás
ou P.
■ Retirar a roda sobresselente 3 226.
■ Nunca mudar mais do que uma roda ao mesmo tempo.■ Só utilizar o macaco para mudar pneus no caso de furos, e não para
mudança de pneus sazonal (pneus
de Inverno/Verão).
■ O macaco não necessita de manutenção.
■ Se a superfície em que o veículo se
encontrar for mole, colocar uma
placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
■ Retirar os objectos pesados do veículo antes de levantá-lo com o
macaco.
■ Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
■ Nunca passar por baixo de um veículo apoiado num macaco.
■ Não colocar o veículo a trabalhar quando elevado com um macaco.
■ Antes de apertar os parafusos da roda, limpá-los e aplicar um pouco
de massa à venda no mercado nas roscas de cada um dos parafusos
da roda.
1. Retirar o tampão da roda com o gancho. Ferramentas do veículo
3 209.
Para tampões das rodas com
parafusos de roda à vista: O
tampão pode ficar na jante. Não
retirar os anéis de fixação dos
parafusos da roda.
Jantes de liga: Desencaixar as
tampas dos parafusos das rodas com uma chave de parafusos e
retirar. Para proteger a roda,
colocar um pano macio entre a
chave de parafusos e a jante de
liga.

224Conservação do veículo

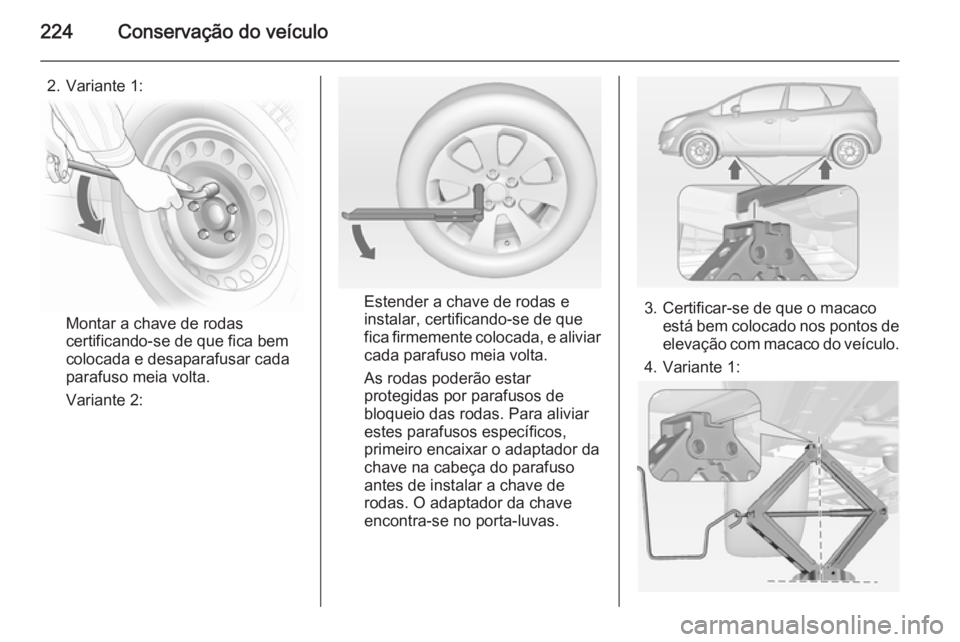

2. Variante 1:
Montar a chave de rodas
certificando-se de que fica bem
colocada e desaparafusar cada
parafuso meia volta.
Variante 2:
Estender a chave de rodas e
instalar, certificando-se de que
fica firmemente colocada, e aliviar
cada parafuso meia volta.
As rodas poderão estar
protegidas por parafusos de
bloqueio das rodas. Para aliviar
estes parafusos específicos,
primeiro encaixar o adaptador da chave na cabeça do parafuso
antes de instalar a chave de rodas. O adaptador da chave
encontra-se no porta-luvas.3. Certificar-se de que o macaco está bem colocado nos pontos deelevação com macaco do veículo.
4. Variante 1:

Conservação do veículo225

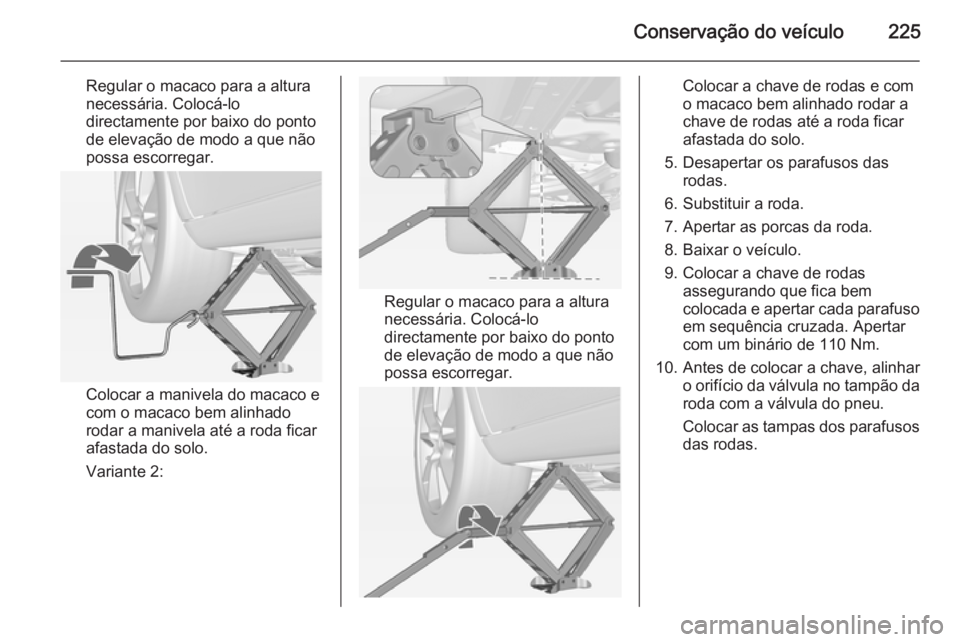

Regular o macaco para a altura
necessária. Colocá-lo directamente por baixo do ponto
de elevação de modo a que não
possa escorregar.
Colocar a manivela do macaco e
com o macaco bem alinhado
rodar a manivela até a roda ficar
afastada do solo.
Variante 2:
Regular o macaco para a altura
necessária. Colocá-lo
directamente por baixo do ponto
de elevação de modo a que não
possa escorregar.
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda.
7. Apertar as porcas da roda.
8. Baixar o veículo.
9. Colocar a chave de rodas assegurando que fica bem
colocada e apertar cada parafuso em sequência cruzada. Apertar
com um binário de 110 Nm.
10. Antes de colocar a chave, alinhar o orifício da válvula no tampão da
roda com a válvula do pneu.
Colocar as tampas dos parafusos
das rodas.

226Conservação do veículo

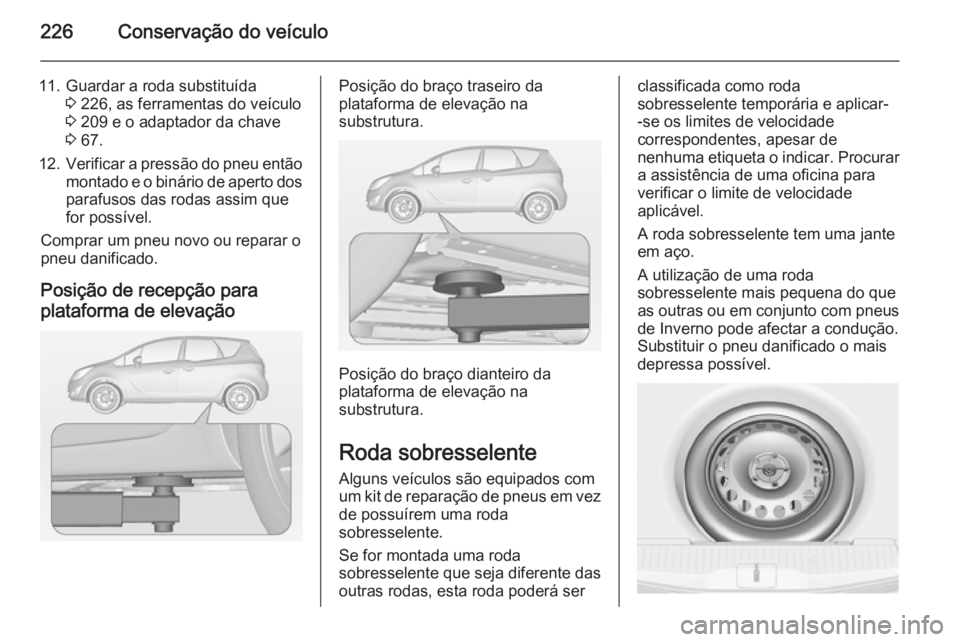

11. Guardar a roda substituída3 226, as ferramentas do veículo
3 209 e o adaptador da chave
3 67.
12. Verificar a pressão do pneu então
montado e o binário de aperto dos
parafusos das rodas assim que
for possível.
Comprar um pneu novo ou reparar o
pneu danificado.
Posição de recepção para
plataforma de elevaçãoPosição do braço traseiro da
plataforma de elevação na
substrutura.
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente.
Se for montada uma roda
sobresselente que seja diferente das
outras rodas, esta roda poderá ser
classificada como roda
sobresselente temporária e aplicar-
-se os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem uma jante em aço.
A utilização de uma roda
sobresselente mais pequena do que
as outras ou em conjunto com pneus
de Inverno pode afectar a condução.
Substituir o pneu danificado o mais
depressa possível.

Conservação do veículo227

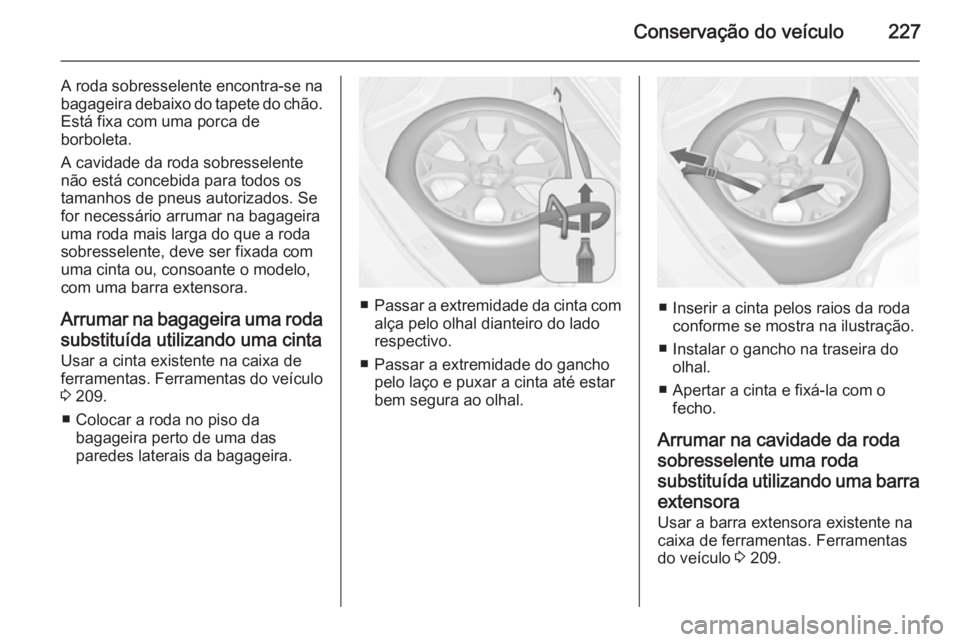

A roda sobresselente encontra-se na
bagageira debaixo do tapete do chão. Está fixa com uma porca de
borboleta.
A cavidade da roda sobresselente
não está concebida para todos os
tamanhos de pneus autorizados. Se
for necessário arrumar na bagageira
uma roda mais larga do que a roda
sobresselente, deve ser fixada com
uma cinta ou, consoante o modelo,
com uma barra extensora.
Arrumar na bagageira uma roda
substituída utilizando uma cinta Usar a cinta existente na caixa de
ferramentas. Ferramentas do veículo
3 209.
■ Colocar a roda no piso da bagageira perto de uma das
paredes laterais da bagageira.
■ Passar a extremidade da cinta com
alça pelo olhal dianteiro do lado
respectivo.
■ Passar a extremidade do gancho pelo laço e puxar a cinta até estarbem segura ao olhal.■ Inserir a cinta pelos raios da roda conforme se mostra na ilustração.
■ Instalar o gancho na traseira do olhal.
■ Apertar a cinta e fixá-la com o fecho.
Arrumar na cavidade da roda sobresselente uma rodasubstituída utilizando uma barra
extensora
Usar a barra extensora existente na
caixa de ferramentas. Ferramentas
do veículo 3 209.

228Conservação do veículo

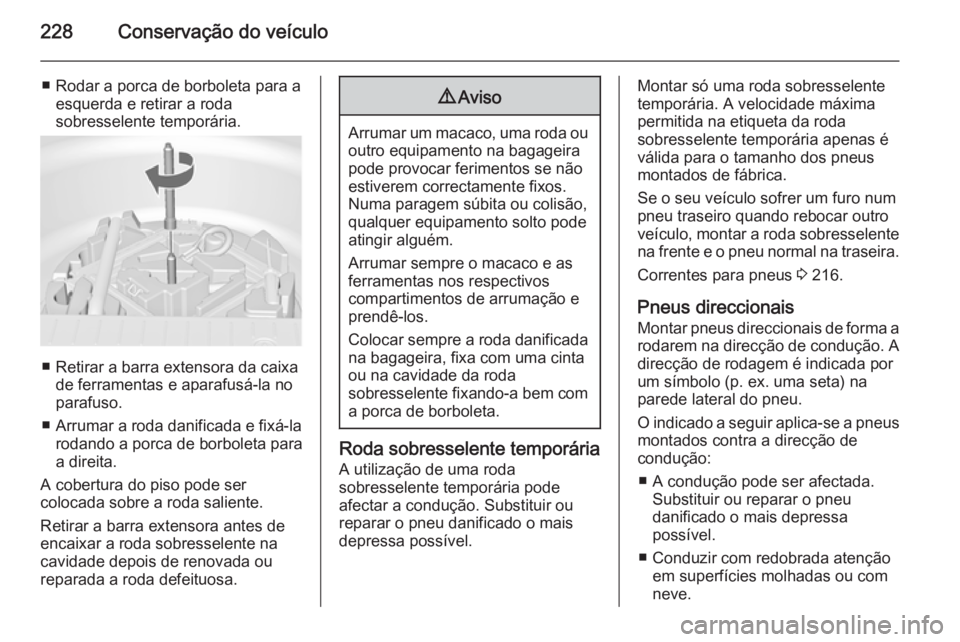

■ Rodar a porca de borboleta para aesquerda e retirar a roda
sobresselente temporária.
■ Retirar a barra extensora da caixa de ferramentas e aparafusá-la no
parafuso.
■ Arrumar a roda danificada e fixá-la rodando a porca de borboleta para
a direita.
A cobertura do piso pode ser
colocada sobre a roda saliente.
Retirar a barra extensora antes de
encaixar a roda sobresselente na
cavidade depois de renovada ou
reparada a roda defeituosa.
9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as ferramentas nos respectivos
compartimentos de arrumação e
prendê-los.
Colocar sempre a roda danificada na bagageira, fixa com uma cinta
ou na cavidade da roda
sobresselente fixando-a bem com
a porca de borboleta.
Roda sobresselente temporária
A utilização de uma roda
sobresselente temporária pode
afectar a condução. Substituir ou
reparar o pneu danificado o mais
depressa possível.
Montar só uma roda sobresselente
temporária. A velocidade máxima permitida na etiqueta da roda
sobresselente temporária apenas é
válida para o tamanho dos pneus
montados de fábrica.
Se o seu veículo sofrer um furo num
pneu traseiro quando rebocar outro
veículo, montar a roda sobresselente na frente e o pneu normal na traseira.
Correntes para pneus 3 216.
Pneus direccionais Montar pneus direccionais de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus
montados contra a direcção de
condução:
■ A condução pode ser afectada. Substituir ou reparar o pneu
danificado o mais depressa
possível.
■ Conduzir com redobrada atenção em superfícies molhadas ou com
neve.

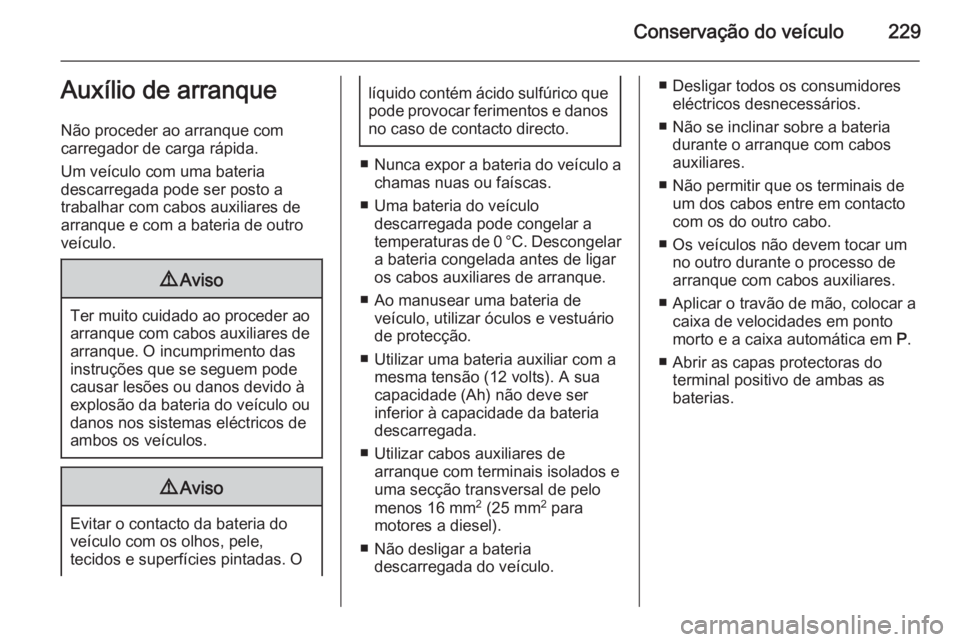

Conservação do veículo229Auxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria do veículo ou
danos nos sistemas eléctricos de
ambos os veículos.
9 Aviso
Evitar o contacto da bateria do
veículo com os olhos, pele,
tecidos e superfícies pintadas. O
líquido contém ácido sulfúrico que
pode provocar ferimentos e danos no caso de contacto directo.
■ Nunca expor a bateria do veículo a
chamas nuas ou faíscas.
■ Uma bateria do veículo descarregada pode congelar a
temperaturas de 0 °C. Descongelar a bateria congelada antes de ligaros cabos auxiliares de arranque.
■ Ao manusear uma bateria de veículo, utilizar óculos e vestuário
de protecção.
■ Utilizar uma bateria auxiliar com a mesma tensão (12 volts). A sua
capacidade (Ah) não deve ser
inferior à capacidade da bateria
descarregada.
■ Utilizar cabos auxiliares de arranque com terminais isolados e
uma secção transversal de pelo
menos 16 mm 2
(25 mm 2
para
motores a diesel).
■ Não desligar a bateria descarregada do veículo.
■ Desligar todos os consumidores eléctricos desnecessários.
■ Não se inclinar sobre a bateria durante o arranque com cabos
auxiliares.
■ Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
■ Os veículos não devem tocar um no outro durante o processo de
arranque com cabos auxiliares.
■ Aplicar o travão de mão, colocar a caixa de velocidades em ponto
morto e a caixa automática em P.
■ Abrir as capas protectoras do terminal positivo de ambas as
baterias.

230Conservação do veículo

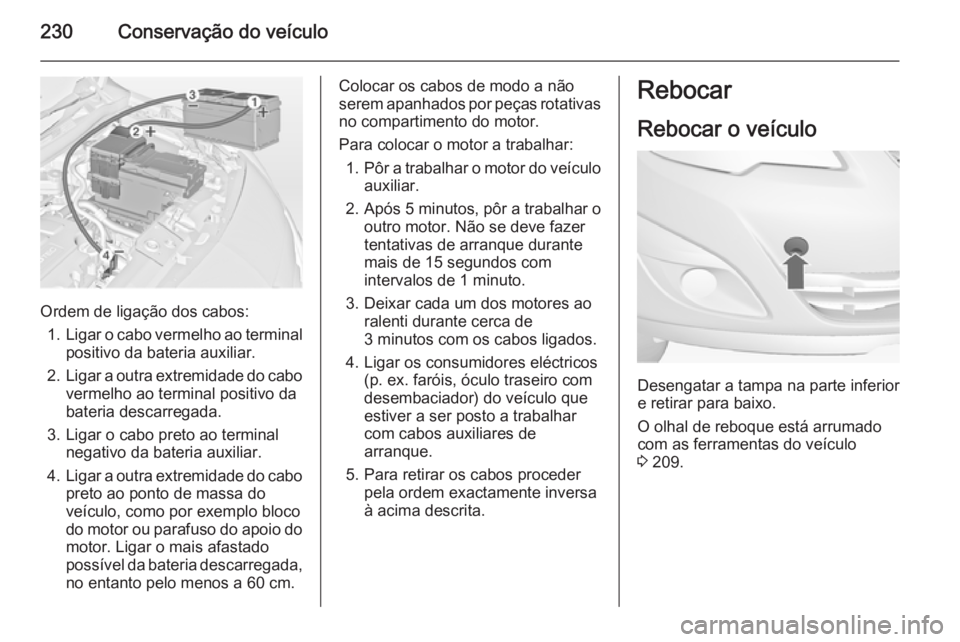

Ordem de ligação dos cabos:1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo dabateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do cabo
preto ao ponto de massa do
veículo, como por exemplo bloco
do motor ou parafuso do apoio do
motor. Ligar o mais afastado
possível da bateria descarregada, no entanto pelo menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, pôr a trabalhar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Desengatar a tampa na parte inferior
e retirar para baixo.
O olhal de reboque está arrumado com as ferramentas do veículo
3 209.
