2015 OPEL MERIVA Manual de Instruções (in Portugues)

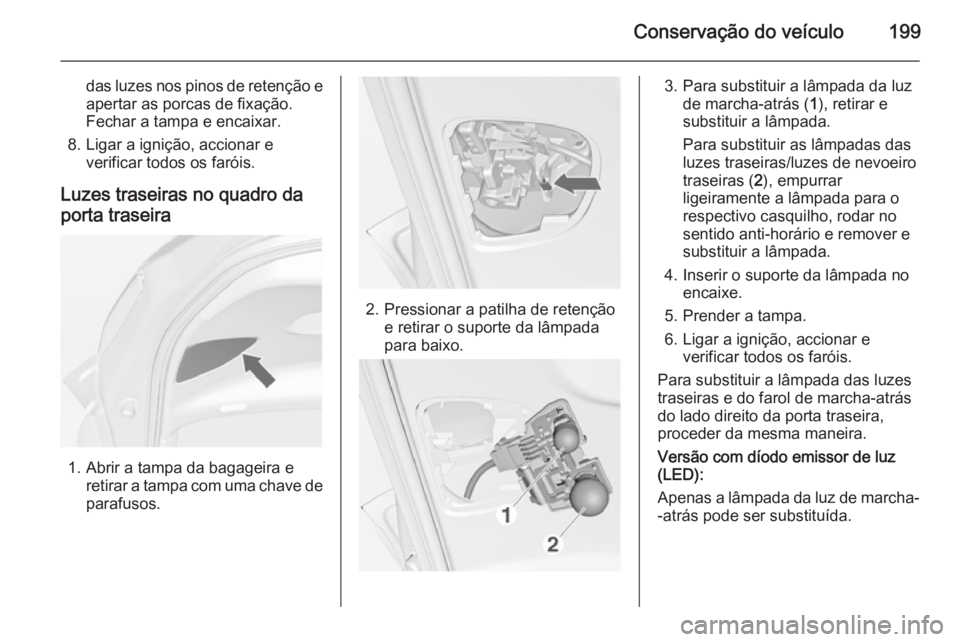

Conservação do veículo199
das luzes nos pinos de retenção e
apertar as porcas de fixação.
Fechar a tampa e encaixar.
8. Ligar a ignição, accionar e verificar todos os faróis.
Luzes traseiras no quadro da porta traseira
1. Abrir a tampa da bagageira e retirar a tampa com uma chave de
parafusos.
2. Pressionar a patilha de retenção e retirar o suporte da lâmpada
para baixo.
3. Para substituir a lâmpada da luz de marcha-atrás ( 1), retirar e
substituir a lâmpada.
Para substituir as lâmpadas das
luzes traseiras/luzes de nevoeiro
traseiras ( 2), empurrar
ligeiramente a lâmpada para o
respectivo casquilho, rodar no
sentido anti-horário e remover e
substituir a lâmpada.
4. Inserir o suporte da lâmpada no encaixe.
5. Prender a tampa.
6. Ligar a ignição, accionar e verificar todos os faróis.
Para substituir a lâmpada das luzes
traseiras e do farol de marcha-atrás
do lado direito da porta traseira,
proceder da mesma maneira.
Versão com díodo emissor de luz
(LED):
Apenas a lâmpada da luz de marcha-
-atrás pode ser substituída.

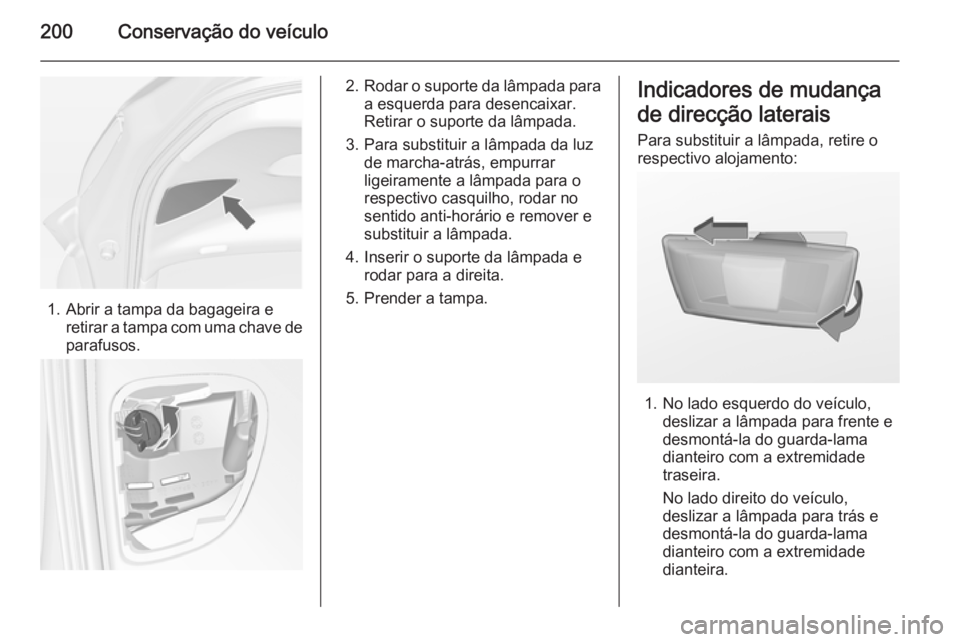

200Conservação do veículo
1. Abrir a tampa da bagageira eretirar a tampa com uma chave deparafusos.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Retirar o suporte da lâmpada.
3. Para substituir a lâmpada da luz de marcha-atrás, empurrar
ligeiramente a lâmpada para o
respectivo casquilho, rodar no
sentido anti-horário e remover e
substituir a lâmpada.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Prender a tampa.Indicadores de mudança
de direcção laterais Para substituir a lâmpada, retire o
respectivo alojamento:
1. No lado esquerdo do veículo, deslizar a lâmpada para frente e
desmontá-la do guarda-lama
dianteiro com a extremidade
traseira.
No lado direito do veículo,
deslizar a lâmpada para trás e
desmontá-la do guarda-lama
dianteiro com a extremidade
dianteira.

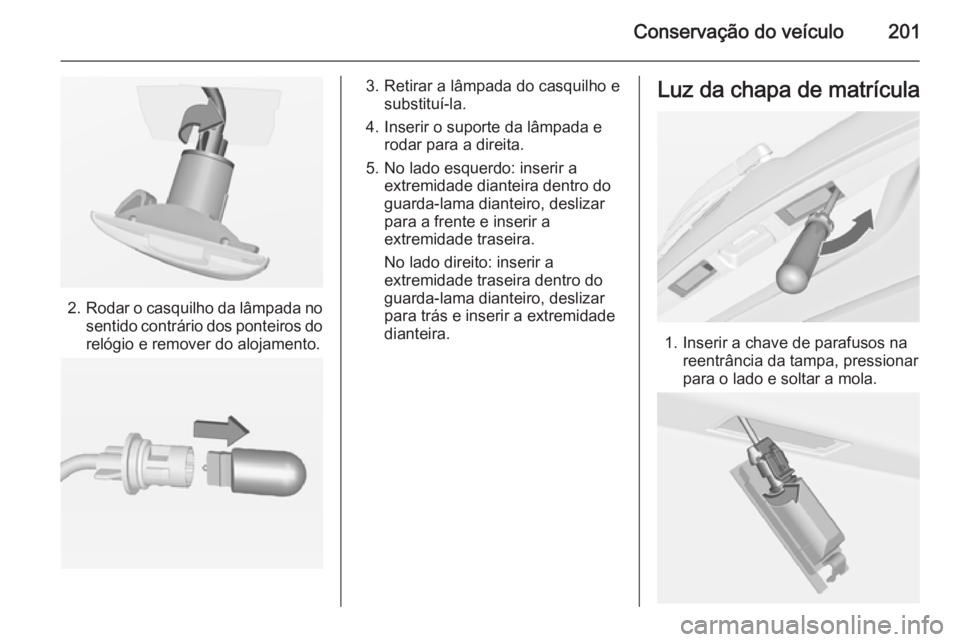

Conservação do veículo201
2.Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. No lado esquerdo: inserir a extremidade dianteira dentro do
guarda-lama dianteiro, deslizar
para a frente e inserir a
extremidade traseira.
No lado direito: inserir a
extremidade traseira dentro do
guarda-lama dianteiro, deslizar
para trás e inserir a extremidade
dianteira.Luz da chapa de matrícula
1. Inserir a chave de parafusos na reentrância da tampa, pressionar
para o lado e soltar a mola.

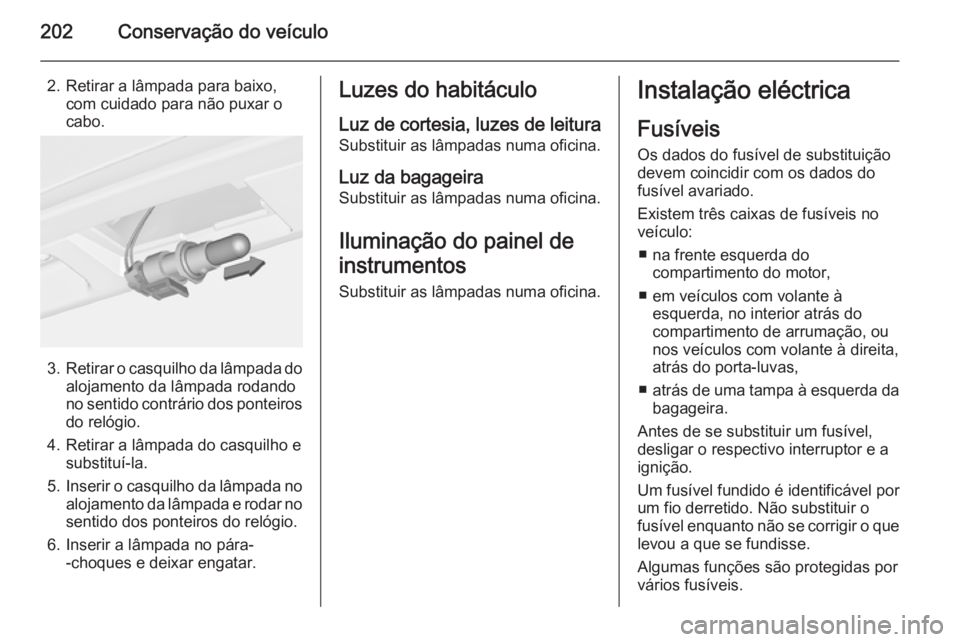

202Conservação do veículo
2. Retirar a lâmpada para baixo,com cuidado para não puxar o
cabo.
3. Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.
4. Retirar a lâmpada do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Luzes do habitáculo
Luz de cortesia, luzes de leitura Substituir as lâmpadas numa oficina.
Luz da bagageira
Substituir as lâmpadas numa oficina.
Iluminação do painel de
instrumentos Substituir as lâmpadas numa oficina.Instalação eléctrica
Fusíveis Os dados do fusível de substituiçãodevem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
■ na frente esquerda do compartimento do motor,
■ em veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou
nos veículos com volante à direita,
atrás do porta-luvas,
■ atrás de uma tampa à esquerda da
bagageira.
Antes de se substituir um fusível, desligar o respectivo interruptor e a
ignição.
Um fusível fundido é identificável por
um fio derretido. Não substituir o
fusível enquanto não se corrigir o que levou a que se fundisse.
Algumas funções são protegidas por vários fusíveis.

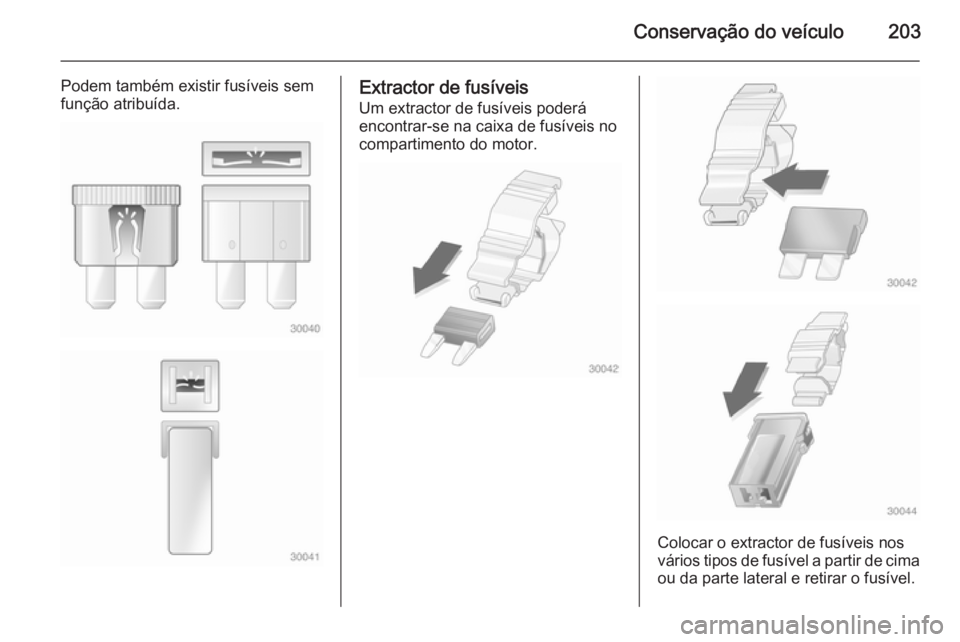

Conservação do veículo203
Podem também existir fusíveis sem
função atribuída.Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.

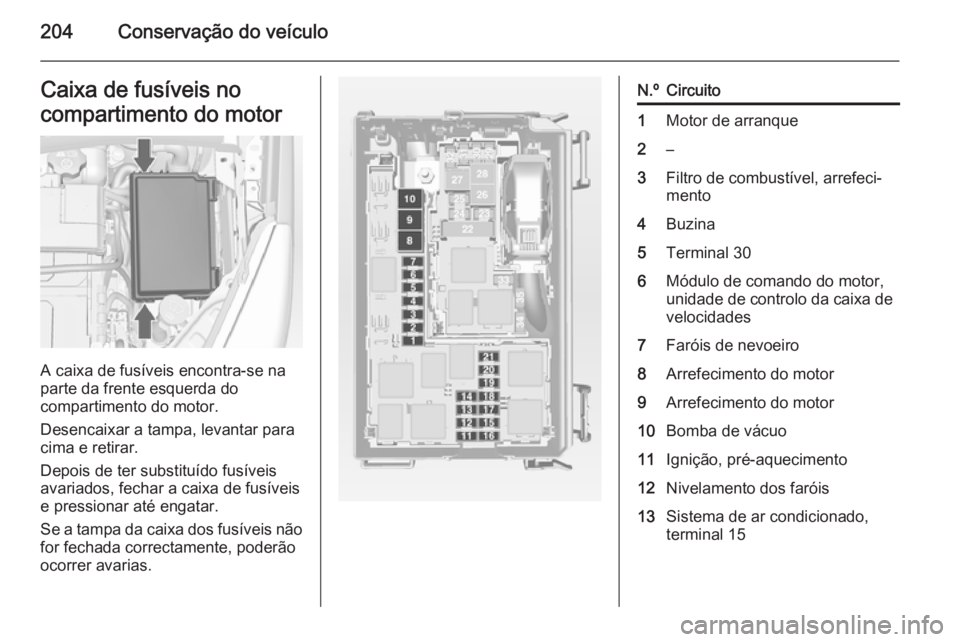

204Conservação do veículoCaixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desencaixar a tampa, levantar para
cima e retirar.
Depois de ter substituído fusíveis
avariados, fechar a caixa de fusíveis
e pressionar até engatar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
N.ºCircuito1Motor de arranque2–3Filtro de combustível, arrefeci‐
mento4Buzina5Terminal 306Módulo de comando do motor,
unidade de controlo da caixa de velocidades7Faróis de nevoeiro8Arrefecimento do motor9Arrefecimento do motor10Bomba de vácuo11Ignição, pré-aquecimento12Nivelamento dos faróis13Sistema de ar condicionado,
terminal 15

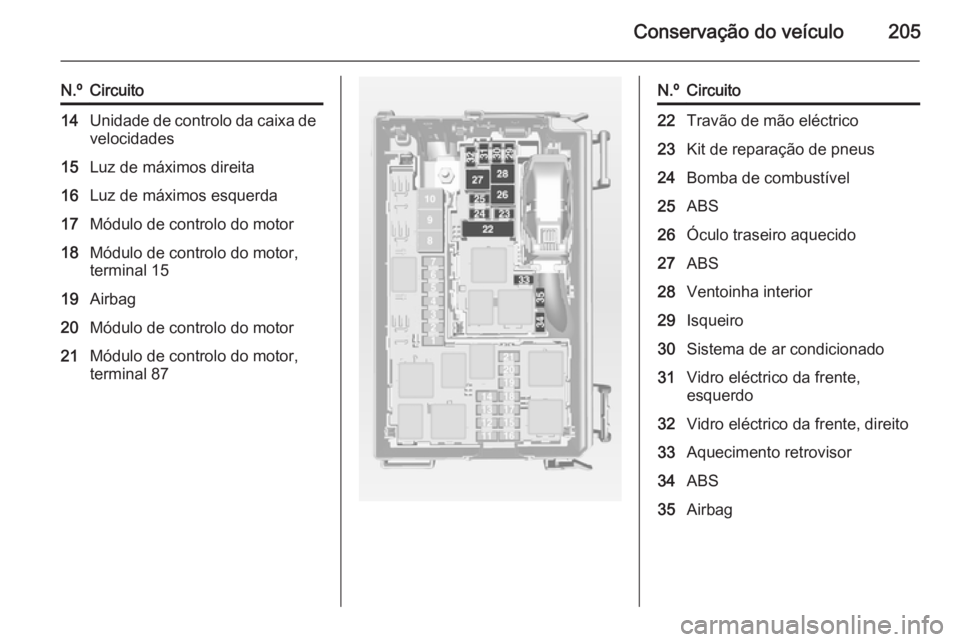

Conservação do veículo205
N.ºCircuito14Unidade de controlo da caixa de
velocidades15Luz de máximos direita16Luz de máximos esquerda17Módulo de controlo do motor18Módulo de controlo do motor,
terminal 1519Airbag20Módulo de controlo do motor21Módulo de controlo do motor,
terminal 87N.ºCircuito22Travão de mão eléctrico23Kit de reparação de pneus24Bomba de combustível25ABS26Óculo traseiro aquecido27ABS28Ventoinha interior29Isqueiro30Sistema de ar condicionado31Vidro eléctrico da frente,
esquerdo32Vidro eléctrico da frente, direito33Aquecimento retrovisor34ABS35Airbag

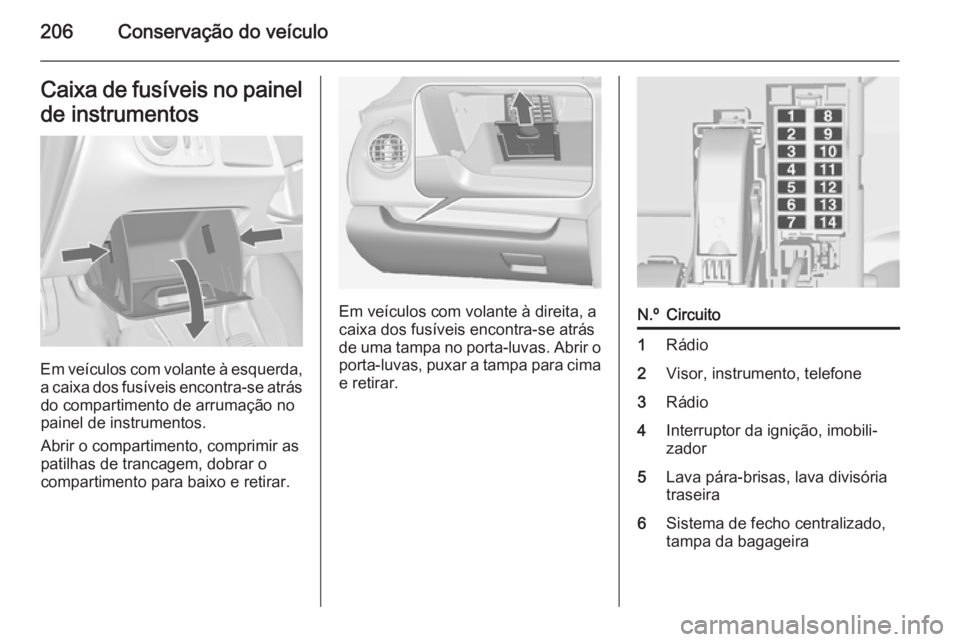

206Conservação do veículoCaixa de fusíveis no painel
de instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento, comprimir as
patilhas de trancagem, dobrar o
compartimento para baixo e retirar.
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas, puxar a tampa para cima e retirar.
N.ºCircuito1Rádio2Visor, instrumento, telefone3Rádio4Interruptor da ignição, imobili‐
zador5Lava pára-brisas, lava divisória
traseira6Sistema de fecho centralizado,
tampa da bagageira
