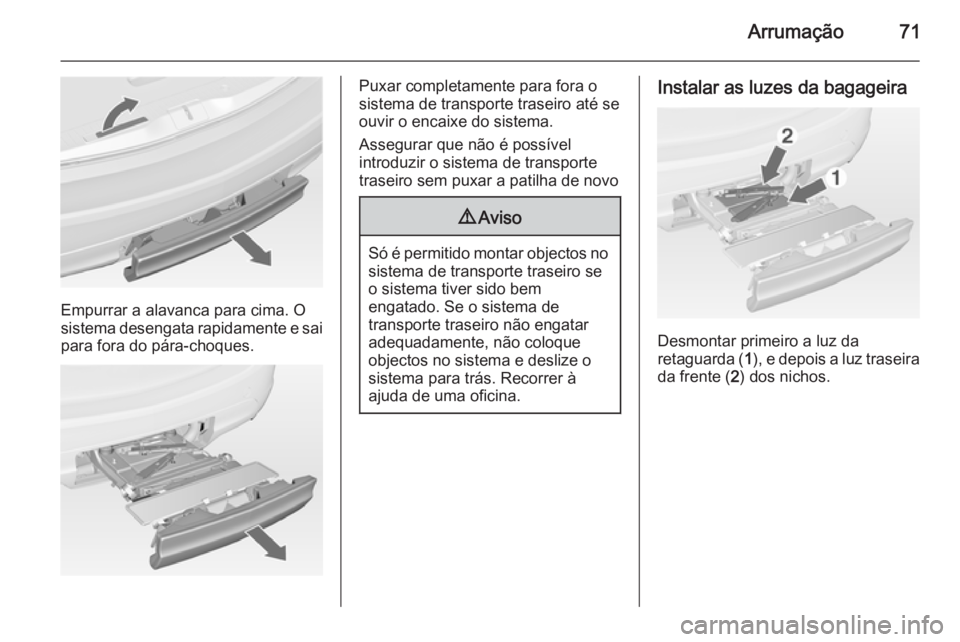

Arrumação71
Empurrar a alavanca para cima. O
sistema desengata rapidamente e sai
para fora do pára-choques.
Puxar completamente para fora o
sistema de transporte traseiro até se
ouvir o encaixe do sistema.
Assegurar que não é possível
introduzir o sistema de transporte
traseiro sem puxar a patilha de novo9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque
objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.
Instalar as luzes da bagageira
Desmontar primeiro a luz da
retaguarda ( 1), e depois a luz traseira
da frente ( 2) dos nichos.

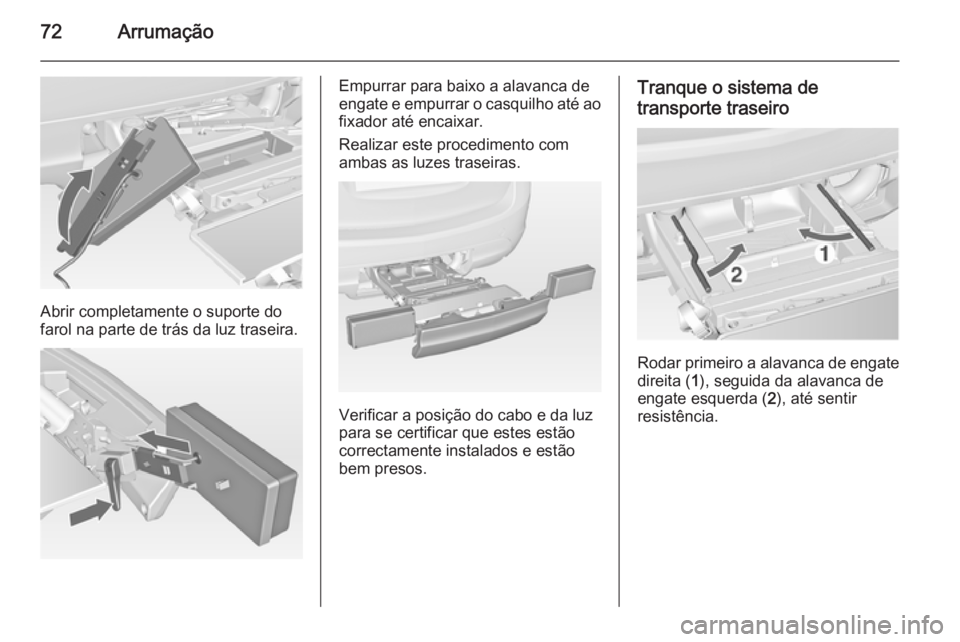

72Arrumação
Abrir completamente o suporte do
farol na parte de trás da luz traseira.
Empurrar para baixo a alavanca de
engate e empurrar o casquilho até ao
fixador até encaixar.
Realizar este procedimento com
ambas as luzes traseiras.
Verificar a posição do cabo e da luz
para se certificar que estes estão correctamente instalados e estão
bem presos.
Tranque o sistema de
transporte traseiro
Rodar primeiro a alavanca de engate direita ( 1), seguida da alavanca de
engate esquerda ( 2), até sentir
resistência.

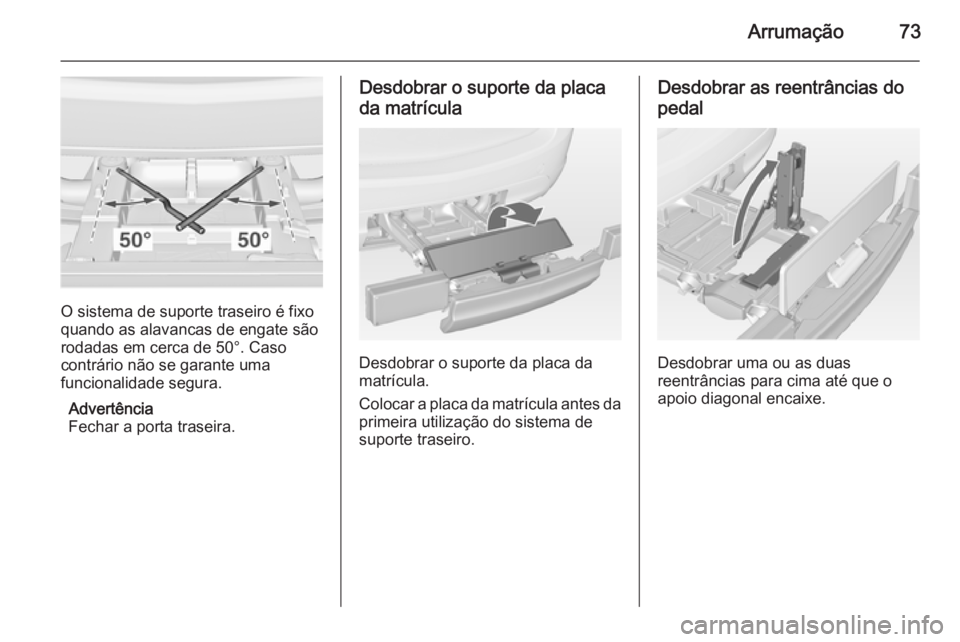

Arrumação73
O sistema de suporte traseiro é fixo
quando as alavancas de engate são
rodadas em cerca de 50°. Caso
contrário não se garante uma
funcionalidade segura.
Advertência
Fechar a porta traseira.
Desdobrar o suporte da placa
da matrícula
Desdobrar o suporte da placa da
matrícula.
Colocar a placa da matrícula antes da primeira utilização do sistema de
suporte traseiro.
Desdobrar as reentrâncias do
pedal
Desdobrar uma ou as duas
reentrâncias para cima até que o
apoio diagonal encaixe.

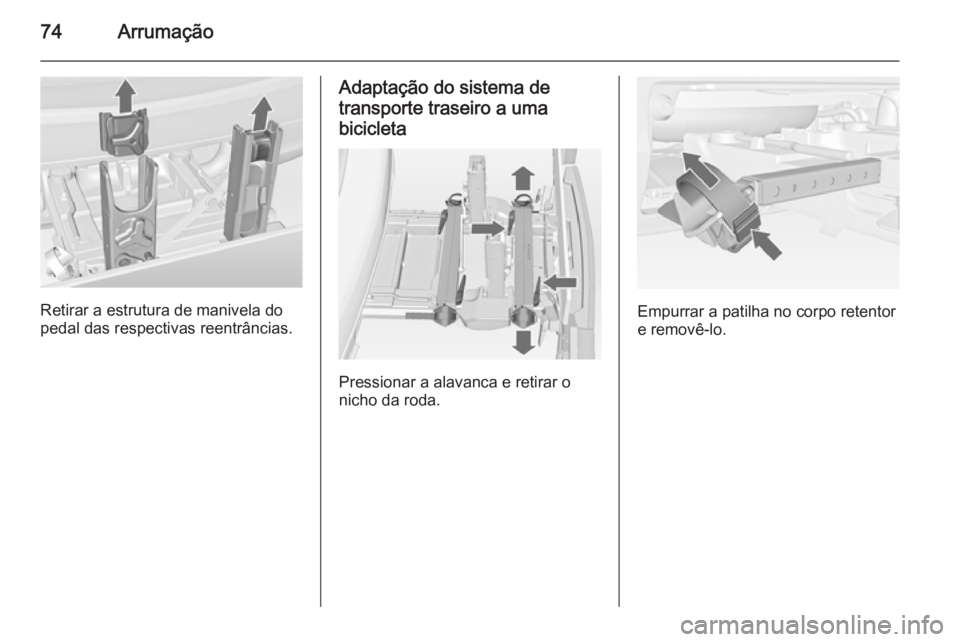

74Arrumação
Retirar a estrutura de manivela do
pedal das respectivas reentrâncias.
Adaptação do sistema de
transporte traseiro a uma
bicicleta
Pressionar a alavanca e retirar o
nicho da roda.
Empurrar a patilha no corpo retentor
e removê-lo.

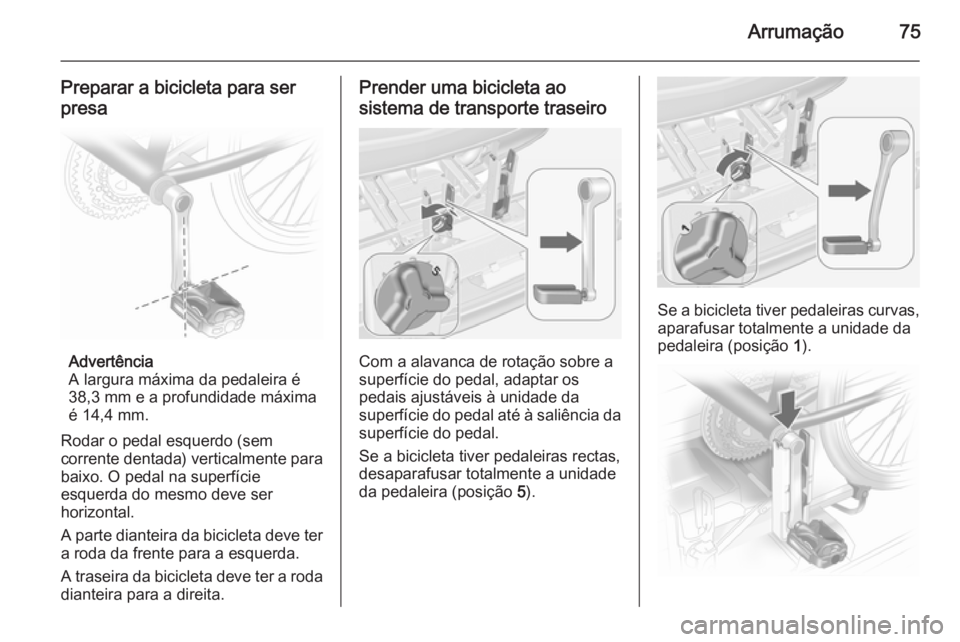

Arrumação75
Preparar a bicicleta para serpresa
Advertência
A largura máxima da pedaleira é
38,3 mm e a profundidade máxima
é 14,4 mm.
Rodar o pedal esquerdo (sem
corrente dentada) verticalmente para
baixo. O pedal na superfície
esquerda do mesmo deve ser
horizontal.
A parte dianteira da bicicleta deve ter a roda da frente para a esquerda.
A traseira da bicicleta deve ter a roda
dianteira para a direita.
Prender uma bicicleta ao
sistema de transporte traseiro
Com a alavanca de rotação sobre a
superfície do pedal, adaptar os
pedais ajustáveis à unidade da
superfície do pedal até à saliência da
superfície do pedal.
Se a bicicleta tiver pedaleiras rectas,
desaparafusar totalmente a unidade
da pedaleira (posição 5).
Se a bicicleta tiver pedaleiras curvas,
aparafusar totalmente a unidade da
pedaleira (posição 1).

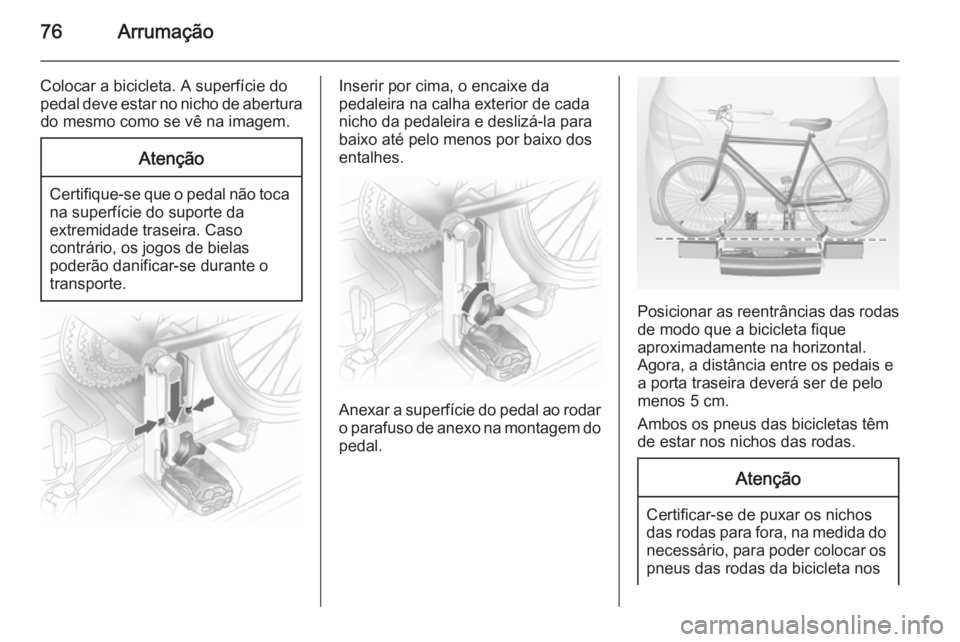

76Arrumação
Colocar a bicicleta. A superfície do
pedal deve estar no nicho de abertura do mesmo como se vê na imagem.Atenção
Certifique-se que o pedal não toca
na superfície do suporte da
extremidade traseira. Caso
contrário, os jogos de bielas
poderão danificar-se durante o
transporte.
Inserir por cima, o encaixe da
pedaleira na calha exterior de cada
nicho da pedaleira e deslizá-la para
baixo até pelo menos por baixo dos
entalhes.
Anexar a superfície do pedal ao rodar o parafuso de anexo na montagem do pedal.
Posicionar as reentrâncias das rodas
de modo que a bicicleta fique
aproximadamente na horizontal.
Agora, a distância entre os pedais e
a porta traseira deverá ser de pelo
menos 5 cm.
Ambos os pneus das bicicletas têm de estar nos nichos das rodas.
Atenção
Certificar-se de puxar os nichos
das rodas para fora, na medida do necessário, para poder colocar ospneus das rodas da bicicleta nos

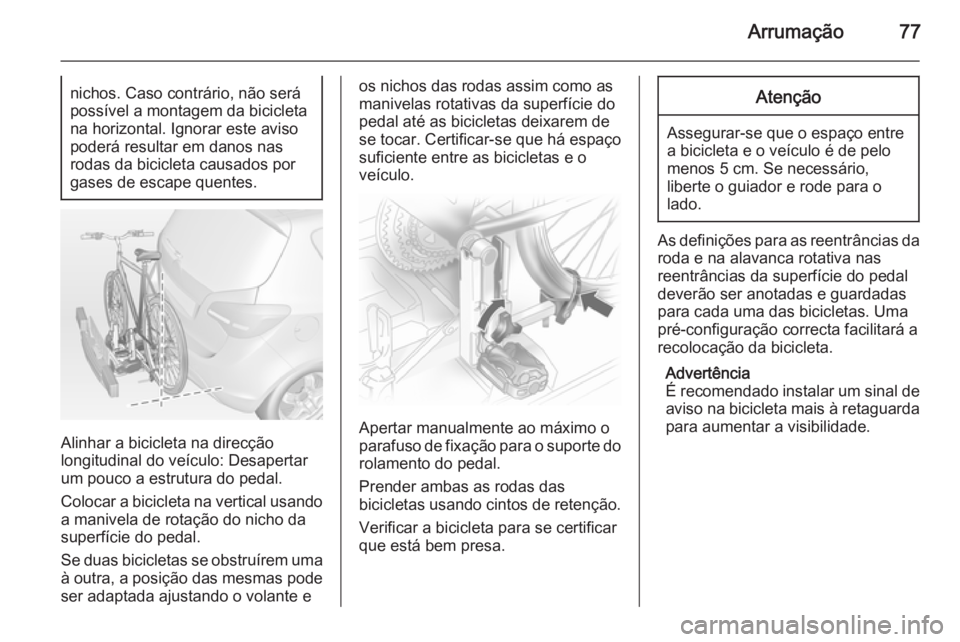

Arrumação77nichos. Caso contrário, não será
possível a montagem da bicicleta
na horizontal. Ignorar este aviso
poderá resultar em danos nas
rodas da bicicleta causados por
gases de escape quentes.
Alinhar a bicicleta na direcção
longitudinal do veículo: Desapertar
um pouco a estrutura do pedal.
Colocar a bicicleta na vertical usando a manivela de rotação do nicho da
superfície do pedal.
Se duas bicicletas se obstruírem uma
à outra, a posição das mesmas pode
ser adaptada ajustando o volante e
os nichos das rodas assim como as
manivelas rotativas da superfície do
pedal até as bicicletas deixarem de
se tocar. Certificar-se que há espaço
suficiente entre as bicicletas e o
veículo.
Apertar manualmente ao máximo o
parafuso de fixação para o suporte do rolamento do pedal.
Prender ambas as rodas das
bicicletas usando cintos de retenção.
Verificar a bicicleta para se certificar
que está bem presa.
Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
As definições para as reentrâncias da
roda e na alavanca rotativa nas
reentrâncias da superfície do pedal
deverão ser anotadas e guardadas
para cada uma das bicicletas. Uma
pré-configuração correcta facilitará a
recolocação da bicicleta.
Advertência
É recomendado instalar um sinal de
aviso na bicicleta mais à retaguarda
para aumentar a visibilidade.

78Arrumação
Desmontar a bicicleta do
sistema de transporte traseiro
Desapertar os cintos de retenção de
ambas as bicicletas.
Segurar a bicicleta, desapertar o
parafuso de fixação da estrutura do
rolamento do pedal, depois elevar a
estrutura do rolamento do pedal para
a remover.
Recolher o sistema de
transporte traseiro
Empurrar os apoios da superfície do
pedal na reentrância da superfície do
pedal como indicado na figura.
Insira o cinto de retenção e empurre
com força para trás tanto quanto
possível.
