2015 OPEL MERIVA Instrukcja obsługi (in Polish)

Pielęgnacja samochodu199

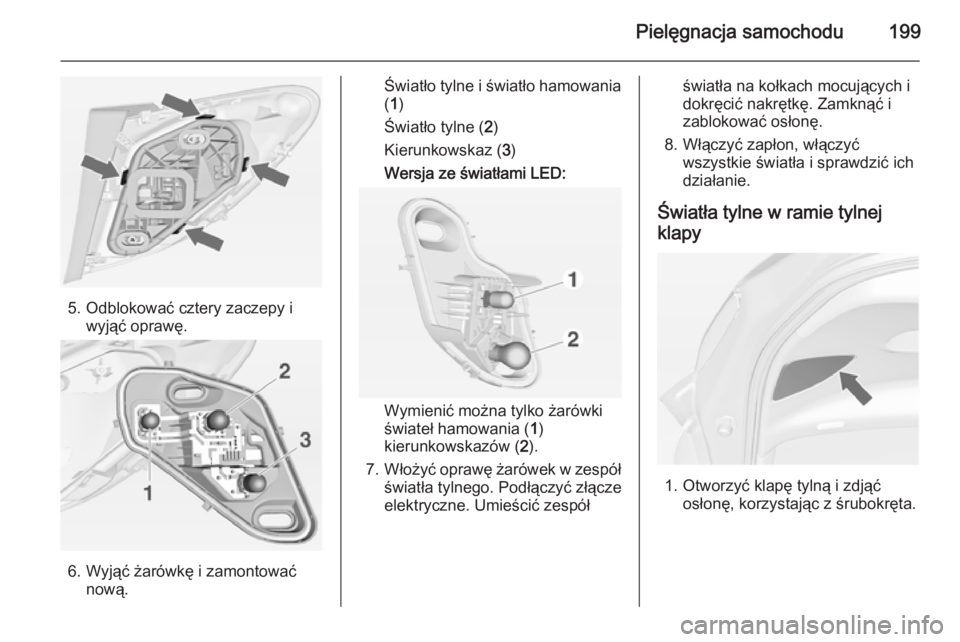

5. Odblokować cztery zaczepy iwyjąć oprawę.
6. Wyjąć żarówkę i zamontowaćnową.
Światło tylne i światło hamowania
( 1 )
Światło tylne ( 2)
Kierunkowskaz ( 3)
Wersja ze światłami LED:
Wymienić można tylko żarówki
świateł hamowania ( 1)
kierunkowskazów ( 2).
7. Włożyć oprawę żarówek w zespół
światła tylnego. Podłączyć złącze
elektryczne. Umieścić zespół
światła na kołkach mocujących i
dokręcić nakrętkę. Zamknąć i
zablokować osłonę.
8. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.
Światła tylne w ramie tylnej
klapy
1. Otworzyć klapę tylną i zdjąć osłonę, korzystając z śrubokręta.

200Pielęgnacja samochodu

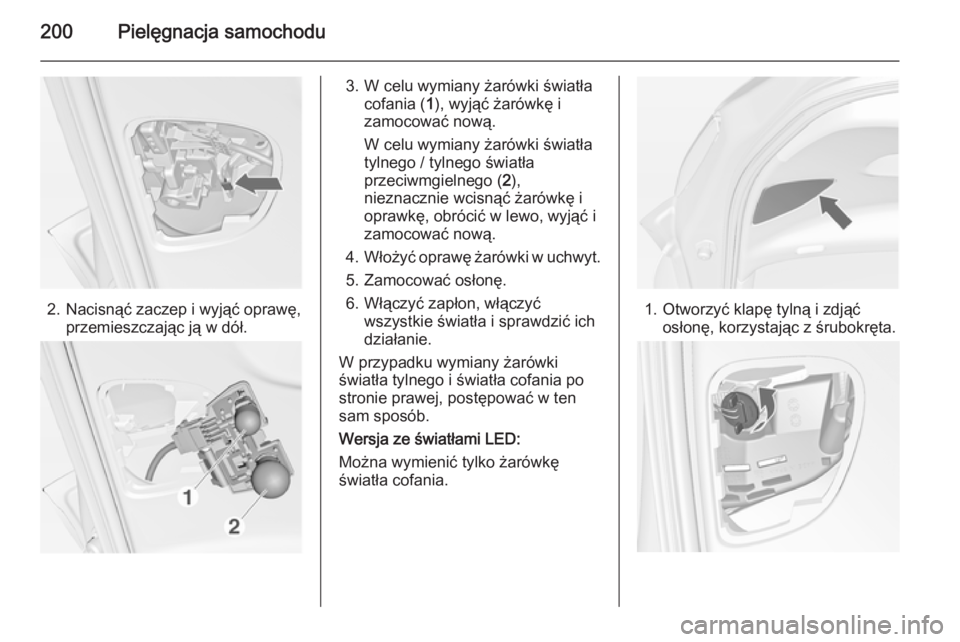

2. Nacisnąć zaczep i wyjąć oprawę,przemieszczając ją w dół.
3. W celu wymiany żarówki światłacofania ( 1), wyjąć żarówkę i
zamocować nową.
W celu wymiany żarówki światła
tylnego / tylnego światła
przeciwmgielnego ( 2),
nieznacznie wcisnąć żarówkę i
oprawkę, obrócić w lewo, wyjąć i
zamocować nową.
4. Włożyć oprawę żarówki w uchwyt.
5. Zamocować osłonę.
6. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.
W przypadku wymiany żarówki
światła tylnego i światła cofania po
stronie prawej, postępować w ten
sam sposób.
Wersja ze światłami LED:
Można wymienić tylko żarówkę
światła cofania.
1. Otworzyć klapę tylną i zdjąć osłonę, korzystając z śrubokręta.

Pielęgnacja samochodu201

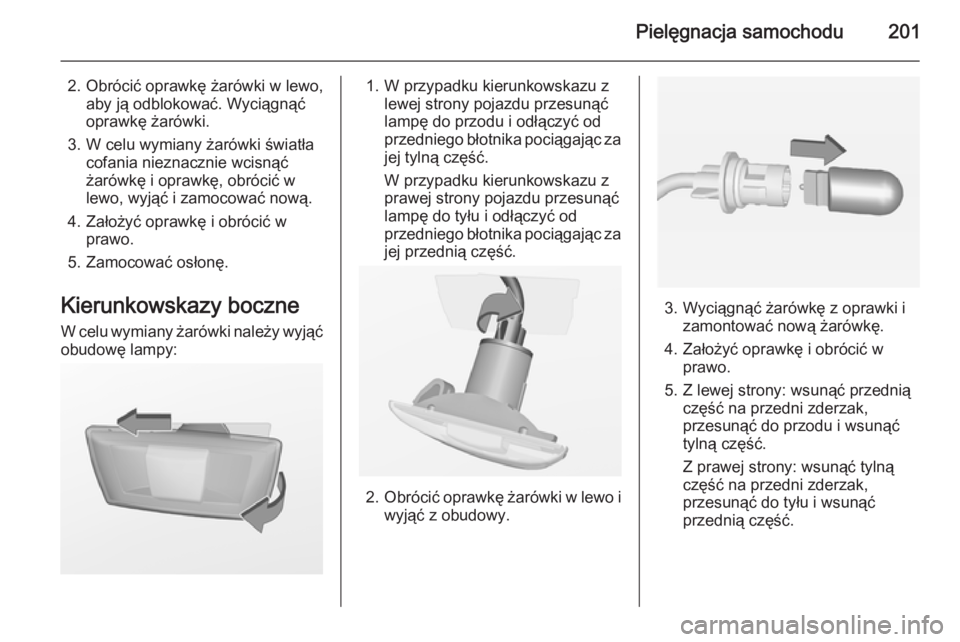

2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki.
3. W celu wymiany żarówki światła cofania nieznacznie wcisnąć
żarówkę i oprawkę, obrócić w
lewo, wyjąć i zamocować nową.
4. Założyć oprawkę i obrócić w prawo.
5. Zamocować osłonę.
Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąć obudowę lampy:1. W przypadku kierunkowskazu z lewej strony pojazdu przesunąć
lampę do przodu i odłączyć od
przedniego błotnika pociągając za jej tylną część.
W przypadku kierunkowskazu z
prawej strony pojazdu przesunąć
lampę do tyłu i odłączyć od
przedniego błotnika pociągając za
jej przednią część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić w prawo.
5. Z lewej strony: wsunąć przednią część na przedni zderzak,
przesunąć do przodu i wsunąć
tylną część.
Z prawej strony: wsunąć tylną
część na przedni zderzak,
przesunąć do tyłu i wsunąć
przednią część.

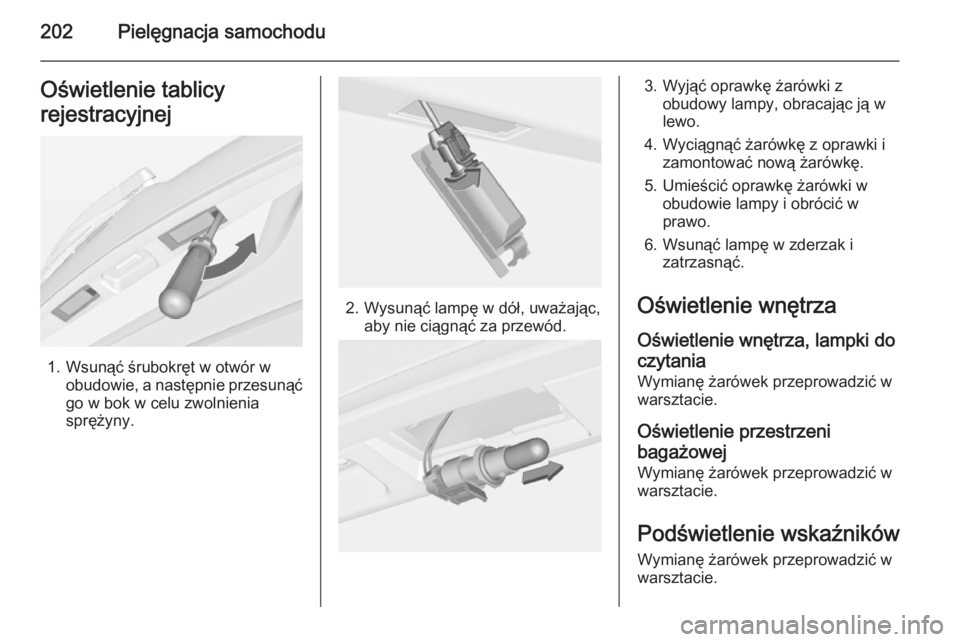

202Pielęgnacja samochoduOświetlenie tablicy
rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Oświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.

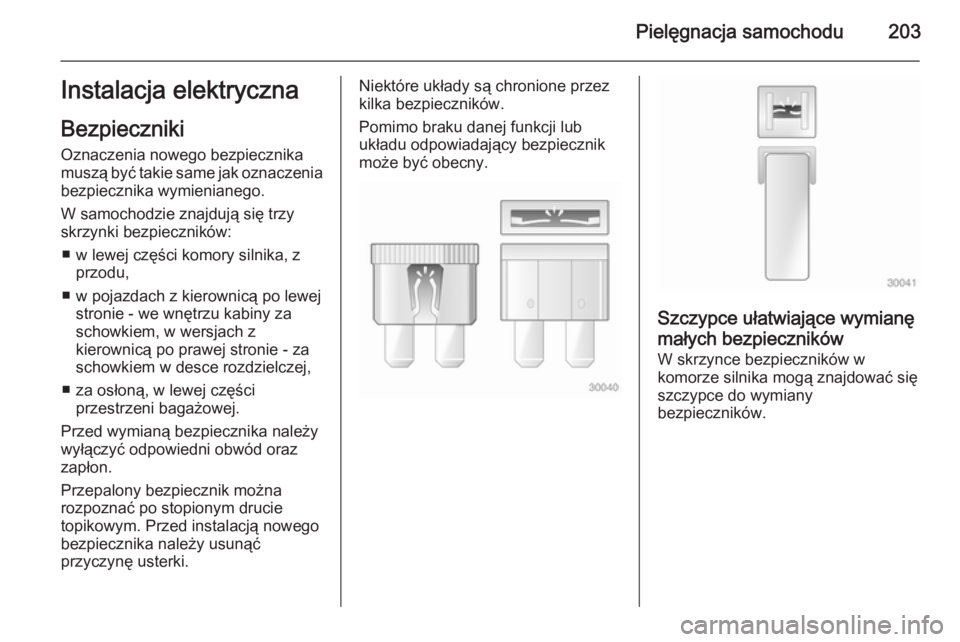

Pielęgnacja samochodu203Instalacja elektrycznaBezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu,
■ w pojazdach z kierownicą po lewej stronie - we wnętrzu kabiny za
schowkiem, w wersjach z
kierownicą po prawej stronie - za
schowkiem w desce rozdzielczej,
■ za osłoną, w lewej części przestrzeni bagażowej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.

204Pielęgnacja samochodu

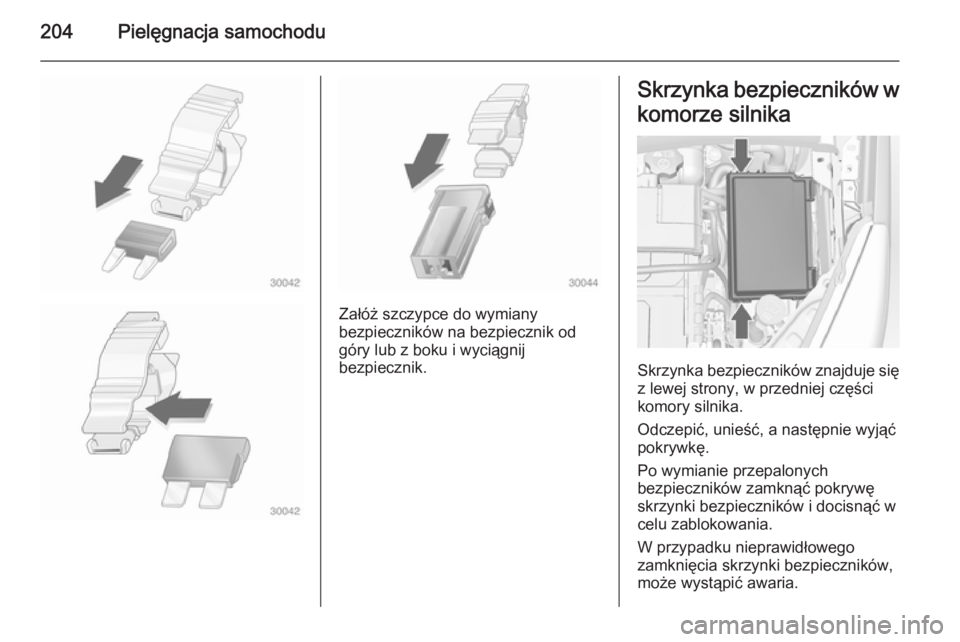

Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę.
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.

Pielęgnacja samochodu205

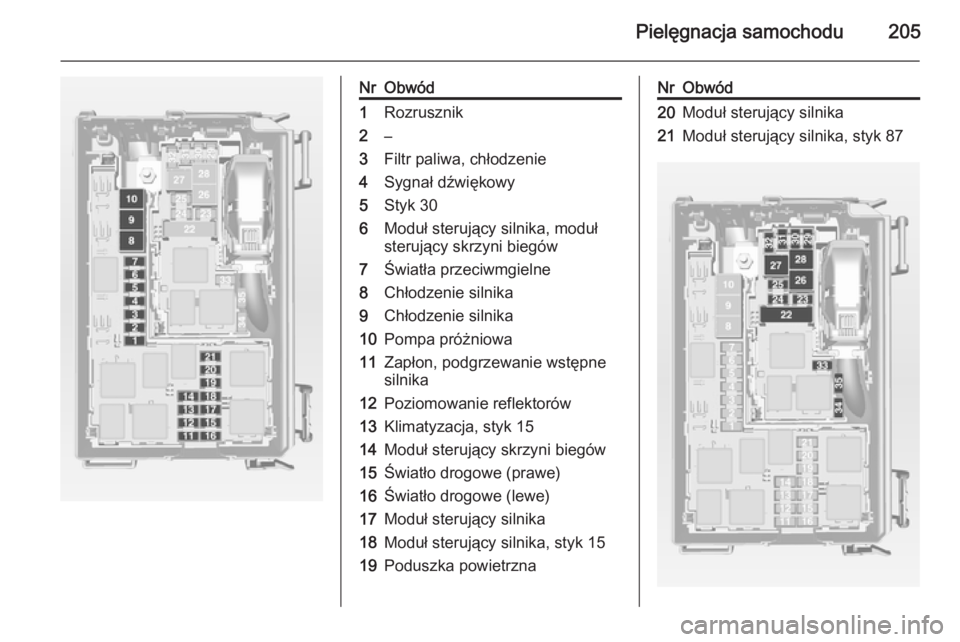

NrObwód1Rozrusznik2–3Filtr paliwa, chłodzenie4Sygnał dźwiękowy5Styk 306Moduł sterujący silnika, moduł
sterujący skrzyni biegów7Światła przeciwmgielne8Chłodzenie silnika9Chłodzenie silnika10Pompa próżniowa11Zapłon, podgrzewanie wstępne
silnika12Poziomowanie reflektorów13Klimatyzacja, styk 1514Moduł sterujący skrzyni biegów15Światło drogowe (prawe)16Światło drogowe (lewe)17Moduł sterujący silnika18Moduł sterujący silnika, styk 1519Poduszka powietrznaNrObwód20Moduł sterujący silnika21Moduł sterujący silnika, styk 87

206Pielęgnacja samochodu

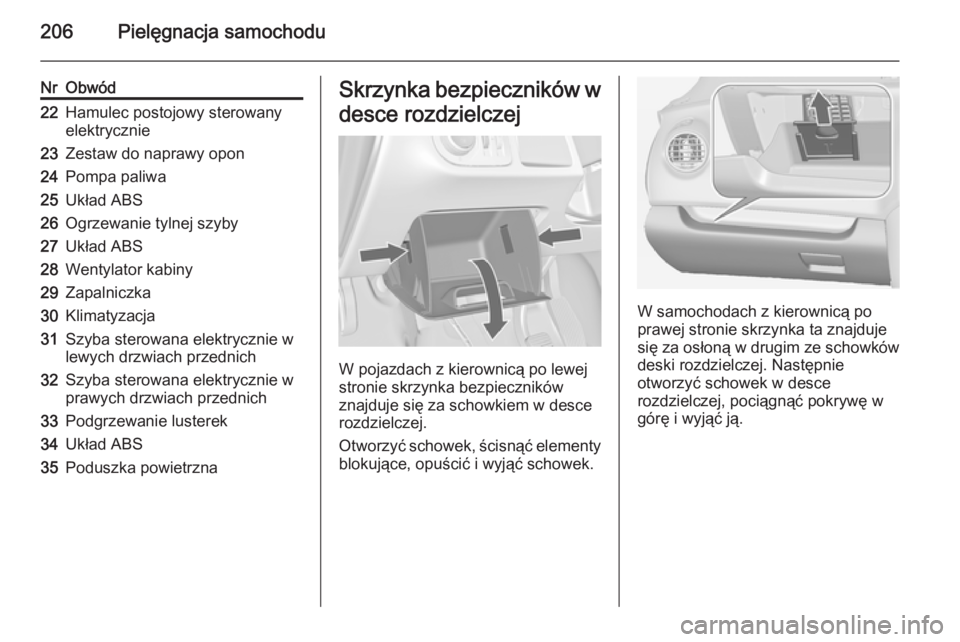

NrObwód22Hamulec postojowy sterowany
elektrycznie23Zestaw do naprawy opon24Pompa paliwa25Układ ABS26Ogrzewanie tylnej szyby27Układ ABS28Wentylator kabiny29Zapalniczka30Klimatyzacja31Szyba sterowana elektrycznie w
lewych drzwiach przednich32Szyba sterowana elektrycznie w
prawych drzwiach przednich33Podgrzewanie lusterek34Układ ABS35Poduszka powietrznaSkrzynka bezpieczników w
desce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się za schowkiem w desce
rozdzielczej.
Otworzyć schowek, ścisnąć elementy
blokujące, opuścić i wyjąć schowek.
W samochodach z kierownicą po
prawej stronie skrzynka ta znajduje
się za osłoną w drugim ze schowków
deski rozdzielczej. Następnie
otworzyć schowek w desce
rozdzielczej, pociągnąć pokrywę w
górę i wyjąć ją.
