Conducerea şi utilizarea autovehiculului207

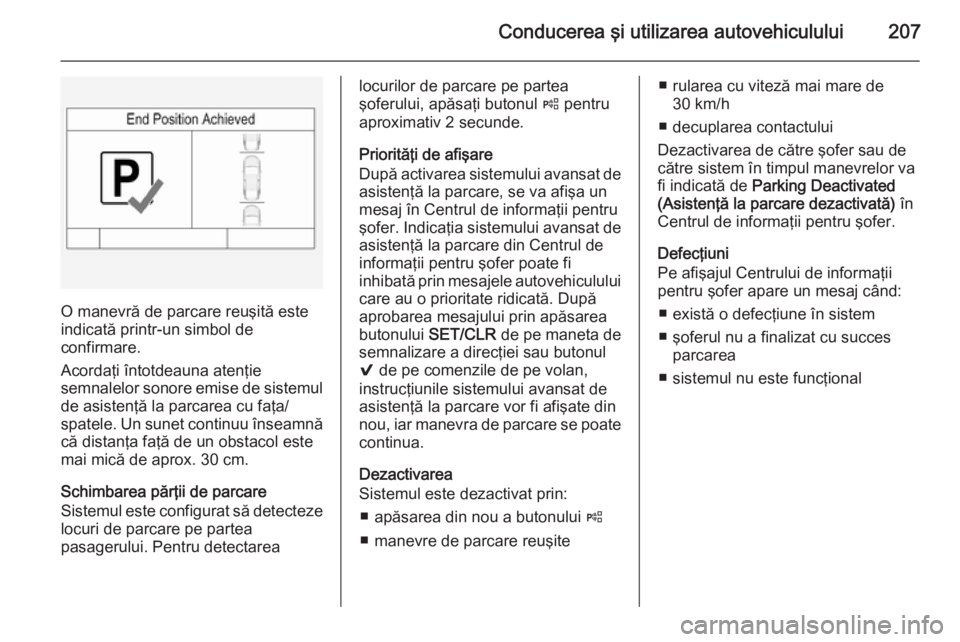

O manevră de parcare reuşită este
indicată printr-un simbol de
confirmare.
Acordaţi întotdeauna atenţie
semnalelor sonore emise de sistemul
de asistenţă la parcarea cu faţa/
spatele. Un sunet continuu înseamnă că distanţa faţă de un obstacol este
mai mică de aprox. 30 cm.
Schimbarea părţii de parcare
Sistemul este configurat să detecteze
locuri de parcare pe partea
pasagerului. Pentru detectarea
locurilor de parcare pe partea
şoferului, apăsaţi butonul ( pentru
aproximativ 2 secunde.
Priorităţi de afişare
După activarea sistemului avansat de asistenţă la parcare, se va afişa un
mesaj în Centrul de informaţii pentru
şofer. Indicaţia sistemului avansat de
asistenţă la parcare din Centrul de
informaţii pentru şofer poate fi
inhibată prin mesajele autovehiculului care au o prioritate ridicată. După
aprobarea mesajului prin apăsarea
butonului SET/CLR de pe maneta de
semnalizare a direcţiei sau butonul
9 de pe comenzile de pe volan,
instrucţiunile sistemului avansat de
asistenţă la parcare vor fi afişate din
nou, iar manevra de parcare se poate continua.
Dezactivarea
Sistemul este dezactivat prin:
■ apăsarea din nou a butonului (
■ manevre de parcare reuşite■ rularea cu viteză mai mare de 30 km/h
■ decuplarea contactului
Dezactivarea de către şofer sau de
către sistem în timpul manevrelor va
fi indicată de Parking Deactivated
(Asistenţă la parcare dezactivată) în
Centrul de informaţii pentru şofer.
Defecţiuni
Pe afişajul Centrului de informaţii
pentru şofer apare un mesaj când:
■ există o defecţiune în sistem
■ şoferul nu a finalizat cu succes parcarea
■ sistemul nu este funcţional
Page 210 of 343

208Conducerea şi utilizarea autovehiculului
Dacă în timpul instrucţiunilor de
parcare este detectat un obiect, pe
Centrul de informaţii pentru şofer
apare Stop (Opriţi) . Îndepărtarea
obiectului va reînnoi manevra de parcare. Dacă obiectul nu este
înlăturat, sistemul va fi dezactivat.
Apăsaţi butonul ( pentru a activa
sistemul pentru căutarea unui nou loc
de parcare.
Indicaţii importante pentru
utilizarea sistemului de
asistenţă la parcare9 Avertisment
În unele situaţii, diferitele
suprafeţe reflectante ale unor
obiecte, precum şi surse de
zgomot exterioare, pot cauza
nedetectarea obstacolelor de
către sistem.
Se va acorda o atenţie specială
obstacolelor ce pot avaria partea inferioară a barei de protecţie.
Atenţie
Performanţa sistemului poate fi
redusă când senzorii sunt
acoperiţi, de ex., cu gheaţă sau cu zăpadă.
Performanţa sistemului de
asistenţă la parcare poate fi
redusă datorită supraîncărcării.
În cazul existenţei în vecinătate a
unor autovehicule mai înalte (de
exemplu, autovehicule de teren,
mini-furgonete, furgonete), se
aplică anumite condiţii speciale. Identificarea obiectelor şi
indicarea distanţei corecte în
partea superioară a
autovehiculului nu poate fi
garantată.
Obiectele cu secţiune
transversală de reflexie foarte
mică, cum ar fi materialele subţiri
sau moi, s-ar putea să nu fie
detectate de sistem.
Sistemele de asistenţă la parcare
nu detectează obiecte din afara
domeniului de detecţie.
Page 211 of 343

Conducerea şi utilizarea autovehiculului209
Notă
Sistemul de asistenţă la parcare
detectează automat echipamentul de tractare montat din fabricaţie.
Acesta este dezactivat atunci când
este cuplat conectorul.
Este posibil ca senzorii să detecteze un obiect inexistent (perturbaţii
ecou) datorită unor perturbaţii
acustice sau mecanice externe.
Sistemul avansat de asistenţă la
parcare s-ar putea să nu
reacţioneze la modificările de spaţiu
în cursul manevrelor de parcare
laterală.
Notă
După utilizare, sistemul avansat de asistenţă la parcare necesită o
calibrare. Pentru o ghidare optimă la
parcare, se impune parcurgerea
unei distanţe de cel puţin 10 km cu
multe curbe.
Sistemul de avertizare
unghi mort lateral Sistemul de avertizare punct mortlateral detectează şi raportează
obiecte pe oricare parte aautovehiculului, încadrându-se într-o
zonă de „unghi mort”. Sistemul
avertizează vizual în fiecare oglindă
laterală retrovizoare, la detectarea obiectelor care ar putea să nu fie
vizibile în oglinzile retrovizoare
interioare şi exterioare.
Senzorii sistemului sunt amplasaţi în bara de protecţie, pe partea stângă şi
pe cea dreaptă a autovehiculului.9 Avertisment
Avertizarea pentru unghiul mort
lateral nu înlocuieşte vederea
şoferului.
Sistemul nu detectează: ■ Autovehicule aflate în afara zonelor unghiului mort lateral
care se pot apropia rapid.
■ Pietonii, bicicliştii sau animalele.
Înainte de schimbarea benzii de
deplasare, verificaţi întotdeauna
toate oglinzile, priviţi peste umăr şi
folosiţi semnalizarea direcţiei.
Când sistemul detectează un
autovehicul în zona unghiului mort
lateral în timpul deplasării înainte,
chiar dacă autovehiculul depăşeşte
un alt autovehicul sau este depăşit,
un simbol de avertizare portocaliu B
se va aprinde în respectiva oglindă
retrovizoare. Dacă şoferul activează
apoi semnalizarea direcţiei, simbolul
de avertizare B începe să clipească
în portocaliu, ca avertizare de a nu
schimba banda.
La pornirea autovehiculului, afişajele
ambelor oglinzi retrovizoare
exterioare se vor aprinde scurt pentru a indica funcţionarea sistemului.
Page 212 of 343

210Conducerea şi utilizarea autovehiculului
Dacă autovehiculul este prevăzut cu
avertizarea de schimbare a benzii de
rulare 3 210 , simbolul F este afişat
în oglinzi.
Sistemul poate fi activat sau
dezactivat în personalizarea
autovehiculului.
Selectaţi setarea respectivă la Setări,
I Vehicul din Afişajul color pentru
informaţii.
Afişajul color pentru informaţii 3 124.
Personalizarea autovehiculului
3 128.
Dezactivarea este indicată printr-un
mesaj pe centrul de informaţii pentru şofer (DIC).
Zone de detectare Senzorul sistemului acoperă o zonă
de circa 3,5 metri pe ambele părţi ale
autovehiculului. Această zonă începe
la fiecare oglindă laterală şi se
extinde în spate până la aproximativ 3 metri. Înălţimea zonei este cuprinsă între aproximativ 0,5 metri şi 2 metri
de la sol.
Sistemul este dezactivat dacă
autovehiculul tractează o remorcă.
Avertizarea unghi mort lateral este
proiectată pentru a ignora obiectele
staţionare, cum ar fi balustradele,
stâlpii, bordurile, pereţii şi grinzile.
Autovehiculele parcate sau cele care
vin din faţă nu sunt detectate.
Defecţiuni
În condiţii normale, pot apărea alerte
ratate ocazional.
Sistemul de avertizare unghi mort lateral nu funcţionează când colţuriledin stânga şi dreapta ale barei deprotecţie spate sunt acoperite cu
noroi, murdărie, zăpadă, gheaţă,
lapoviţă sau în timpul ploilor
torenţiale. Instrucţiuni pentru curăţare
3 281.
În cazul unei defecţiuni a sistemului
sau dacă sistemul nu funcţionează
datorită condiţiilor temporare, pe
Centrul de informaţii pentru şofer se
afişează un mesaj (DIC). Apelaţi la un atelier service autorizat pentru
asistenţă.
Avertizare de schimbare abenzii de rulare
Suplimentar faţă de sistemul de
avertizare unghi mort lateral 3 209,
avertizarea de schimbare a benzii de
rulare recunoaşte autovehiculele
care se apropie rapid din spate pe
benzi paralele, de lângă autovehiculul
dumneavoastră.
Dacă autovehiculul este prevăzut cu
avertizarea de schimbare a benzii de
rulare, Sistemul de avertizare unghi
mort lateral este întotdeauna inclus.
Page 213 of 343

Conducerea şi utilizarea autovehiculului211
Sistemul alertează vizual în fiecare
oglindă retrovizoare exterioară la
detectarea autovehiculelor care se
apropie rapid din spate.
Senzorii pentru distanţă radar sunt
amplasaţi în bara de protecţie spate.9 Avertisment
Avertizare de schimbare a benzii
de rulare nu înlocuieşte
vizibilitatea şoferului.
Înainte de schimbarea benzii de
deplasare, verificaţi întotdeauna toate oglinzile, priviţi peste umăr şi folosiţi semnalizarea direcţiei.
Când sistemul detectează un
autovehicul care se apropie din spate
cu viteză considerabil mai mare,
simbolul portocaliu de avertizare
F se va aprinde în respectiva
oglindă retrovizoare exterioară. Dacă şoferul activează apoi semnalizarea
direcţiei, simbolul de avertizare F
începe să clipească în portocaliu, ca
avertizare de a nu schimba banda.
La pornirea autovehiculului, afişajele
ambelor oglinzi retrovizoare
exterioare se vor aprinde scurt pentru
a indica funcţionarea sistemului.
Zone de detectare
Senzorii sistemului acoperă o zonă
de aproximativ 3,5 metri paralel faţă
de ambele părţi ale autovehiculului şi
aproximativ 3 metri în spate, pe
sistemul de avertizare unghi mort
lateral (A) şi aprox. 70 de metri în
spate pe sistemul de avertizare de
schimbare a benzii de rulare (B) pe
benzile paralele. Zonele încep la
fiecare oglindă retrovizoare
exterioară. Înălţimea zonei este
cuprinsă între aproximativ 0,5 metri şi
2 metri de la sol.
Page 214 of 343

212Conducerea şi utilizarea autovehiculului
DezactivareaActivarea sau dezactivarea
sistemului de avertizare a schimbării
benzii de rulare poate fi setat în
meniul pentru personalizarea
autovehiculului din Afişajul color
pentru informaţii.
Selectaţi setarea respectivă la Setări,
I Vehicul din Afişajul color pentru
informaţii.
Afişajul color pentru informaţii 3 124.
Personalizarea autovehiculului
3 128.
Sistemul este dezactivat dacă
autovehiculul tractează o remorcă.
Dezactivarea este indicată printr-un
mesaj pe centrul de informaţii pentru
şofer (DIC).
Notă
După utilizare, sistemul necesită o
calibrare. Pentru performanţe
optime, conduceţi cât mai curând
posibil pe o şosea dreaptă cu
obiecte pe marginea drumului,
de ex. balustrade şi bariere pe o
anumită distanţă.Defecţiuni
În condiţii normale sau la viraje
strânse, pot apărea alerte ratate
ocazional. În caz contrar, sistemul se
poate aprinde datorită balustradelor,
semnelor de circulaţie, copacilor,
arbuştilor sau altor obiecte fixe.
Aceasta este funcţionarea normală, iar sistemul nu trebuie reparat.
Este posibil ca sistemul de avertizare la schimbarea benzilor să nu
funcţioneze când colţurile din stânga
şi dreapta ale barei de protecţie spate sunt acoperite cu noroi, murdărie,
zăpadă, gheaţă sau lapoviţă.
Instrucţiuni pentru curăţare 3 281.
În cazul unei defecţiuni a sistemului
sau dacă sistemul nu funcţionează
datorită condiţiilor temporare, pe
Centrul de informaţii pentru şofer se
afişează un mesaj (DIC). Apelaţi la un atelier service autorizat pentru
asistenţă.Camera video retrovizoare
Camera video retrovizoare asistă
şoferul la deplasarea în marşarier, prin afişarea unei vederi a zonei din
spatele autovehiculului.
Vederea camerei este afişată pe
afişajul color pentru informaţii.9 Avertisment
Camera video retrovizoare nu
înlocuieşte vederea şoferului.
Observaţi că obiectele care nu se
încadrează în câmpul vizual al
camerei şi senzorii sistemului
avansat de asistenţă la parcare,
de ex. sub bara de protecţie sau
sub autovehicul, nu sunt afişaţi.
Nu deplasaţi autovehiculul în
marşarier prin simpla privire la
afişajul cu informaţii şi verificaţi
spaţiul din spatele şi din jurul
autovehiculului înainte de
deplasarea în marşarier.
Page 215 of 343

Conducerea şi utilizarea autovehiculului213
ActivareaCamera video retrovizoare este
activată automat la cuplarea treptei
de viteză marşarier.
Funcţionare
Camera este montată între luminile
pentru plăcuţa de înmatriculare şi are un unghi de vizualizare de 130°.
Datorită poziţionării la înălţime a
camerei, bara de protecţie spate
poate fi văzută pe afişaj, ca o ghidare
către poziţie.
Zona afişată de cameră este limitată.
Distanţa imaginii care apare pe afişaj diferă de distanţa reală.
Liniile de ghidare
Liniile de ghidare dinamică sunt linii
orizontale la intervale de 1 metru,
proiectate pe imagine, pentru a defini
distanţa până la obiectele prezentate.Banda traiectoriei autovehiculului
este prezentată în funcţie de unghiul de direcţie.
Funcţia poate fi dezactivată din
meniul pentru personalizarea
autovehiculului din Afişajul color
pentru informaţii.
Selectaţi setarea respectivă la Setări,
I Vehicul din Afişajul color pentru
informaţii.
Afişajul color pentru informaţii 3 124.
Personalizarea autovehiculului
3 128.
Page 216 of 343

214Conducerea şi utilizarea autovehiculului
Simboluri de avertizare
Simbolurile de avertizare sunt
indicate ca triunghiuri 9 pe imagine,
care arată obstacolele detectate de
senzorii spate ai sistemului avansat
de asistenţă la parcare.
În plus, 9 apare în rândul de sus al
afişajului pentru informaţii împreună
cu o avertizare de verificare a zonelor înconjurătoare.
Dezactivarea
Camera este dezactivată la
depăşirea unei anumite viteze înainte sau dacă viteza marşarier nu este
cuplată aproximativ 10 secunde.
Activarea sau dezactivarea camerei
video retrovizoare poate fi setată în
meniul pentru personalizarea
autovehiculului din Afişajul color
pentru informaţii.
Selectaţi setarea respectivă la Setări,
I Vehicul din Afişajul color pentru
informaţii.
Afişajul color pentru informaţii 3 124.
Personalizarea autovehiculului
3 128.Defecţiuni
Mesajele de eroare sunt afişate cu
9 pe linia superioară a afişajului
pentru informaţii.
Camera video retrovizoare ar putea
să nu funcţioneze corect când:
■ împrejurimile sunt întunecate,
■ soarele sau fasciculul farurilor străluceşte direct în lentila camerei,
■ gheaţa, zăpada, noroiul sau orice altceva acoperă lentila camerei.
Curăţaţi lentila, clătiţi-o cu apă şi
ştergeţi-o cu o lavetă moale,
■ hayonul nu a fost închis corect,
■ autovehiculul tractează o remorcă,
■ autovehiculul a suferit un accident la partea din spate,
■ există modificări extreme ale temperaturilor.
Alerta de trafic transversal
spate
Suplimentar faţă de camera video
retrovizoare 3 212, alerta de trafic
transversal spate avertizează asupratraficului transversal din stânga sau
dreapta la deplasarea în marşarier.
Când se recunoaşte existenţa
traficului transversal, iar camera
video retrovizoare este activată, pe
afişajul color pentru informaţii apare
un triunghi de avertizare cu o săgeată de direcţie K, arătând direcţia
traficului. În plus, se vor auzi trei bipuri
de la difuzorul de pe partea
respectivă.
Senzorii pentru distanţă radar sunt
amplasaţi pe laterală, în bara de
protecţie spate.
