2015 OPEL CASCADA Uživatelská příručka (in Czech)

Péče o vozidlo207
Sejměte kryt.Přiřazení pojistek
Č.Obvod1Řídicí modul stahovací střechy,
napájecí lišta pravá2–3Parkovací asistent4–5–6–7Elektricky nastavitelné sedadlo8Řídicí modul stahovací střechy9–10–11Modul přívěsu, monitor tlaku
v pneumatikách a zadní kamera12Řídicí modul stahovací střechy,
koncová světla13–14Zadní sedadlo elektrické sklá‐
pěníČ.Obvod15–16Větrání sedadel, zadní kamera,
řídicí modul stahovací střechy17–18–19Vyhřívání volantu20–21Vyhřívání sedadel22–23Řídicí modul stahovací střechy,
napájecí lišta levá24–25–26Propojovací pojistka pro režim
jiný než logistický27Pasivní vstup28–29Hydraulická jednotka

208Péče o vozidlo
Č.Obvod30–31–32Flex RideNářadí vozidla
Nářadí
Vozidla s rezervním kolem
Otevřete kryt nákladové podlahy.
Zvedák, nářadí a popruh k zajištění
poškozeného kola jsou uloženy
v sadě nářadí pod rezervním kolem v zavazadlovém prostoru. Klíč na
kola a tažné oko se nacházejí v sáčku
na nářadí umístěném v prohlubni pro
rezervní kolo blízko sady nářadí.
Rezervní kolo 3 222.
Vozidla se soupravou na opravu
pneumatik
Některé nářadí a tažné oko se
nacházejí společně se soupravou na
opravu pneumatik v sadě nářadí
v zavazadlovém prostoru pod krytem
úložného prostoru pod podlahou.

Péče o vozidlo209
Vozidlo se soupravou na opravupneumatik, s plochou podlahouzavazadlového prostoru
Některé nástroje a tažné oko se
nacházejí spolu se soupravou na
opravu pneumatik ve vaku, který je
upevněn k levému přednímu
poutacímu oku v zavazadlovém
prostoru.
Kola a pneumatiky
Kola U vozidel se vznětovým motorem
nejsou povoleny žádné ocelové ráfky.
U těchto vozidel jsou povolena pouze speciální slitinová kola, jež jsou pro
dané vozidlo schválena.
Stav pneumatik, stav ráfků Hrany přejíždějte pomalu a pokudmožno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte kola z hlediska
poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Zimní pneumatiky Zimní pneumatiky zvyšují bezpečnost
jízdy při teplotách pod 7 °C a proto by
měly být nainstalované na všech
kolech.Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 245.
Rozměr pneumatik 225/55 R17
používejte pouze jako zimní
pneumatiky.
U vozidel se vznětovým motorem
nejsou povoleny žádné ocelové ráfky.
U tohoto vozidla jsou povolena pouze speciální slitinová kola, která jsou pro
toto vozidlo schválena.
V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Značení pneumatik
Například 235/55 R 17 99 V235=Šířka pneumatiky, mm55=Přůřezový poměr (výška
pneumatiky vůči šířce) %R=Typ pneumatiky: RadiálníRF=Typ: RunFlat17=Průměr ráfku, v palcích99=Index zatížení, např. 99
odpovídá zatížení 775 kgV=Písmeno rychlostního kódu

210Péče o vozidlo
Písmeno rychlostního kódu:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Směrové pneumatikySměrové pneumatiky musíte nasadit
tak, aby se otáčely ve směru jízdy.
Směr otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 245.
Na štítku s údaji o tlacích
v pneumatikách na rámu levých dveří jsou uvedeny pneumatiky montované
jako originální výbava a příslušné
tlaky v pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky vzduchu v pneumatikách se liší
v závislosti na různých výbavách
vozidla. Pro zajištění správné
hodnoty tlaku vzduchu
v pneumatikách dodržujte následující
postup:
1. Identifikujte identifikační kód motoru. Údaje o motoru 3 240.
2. Identifikujte příslušnou pneumatiku.
Tabulky tlaků vzduchu
v pneumatikách obsahují všechny
možné kombinace 3 245.
Pneumatiky schválené pro vaše
vozidlo naleznete v prohlášení
o shodě EHS, které bylo dodáno
společně s vaším vozidlem, nebo
v jiných národních registračních
dokumentech.

Péče o vozidlo211
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách se
systémem sledování jejich tlaku,
vypněte zapalování. Po úpravě tlaku
vzduchu v pneumatikách zapněte
zapalovaní a vyberte odpovídající
nastavení na stránce Zatížení
pneumatik v informačním centru
řidiče, 3 97.
Systém monitorování tlaku
vzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách
(TPMS) jednou za minutu tlak ve
všech čtyřech pneumatikách.
Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost homologace vozidla.

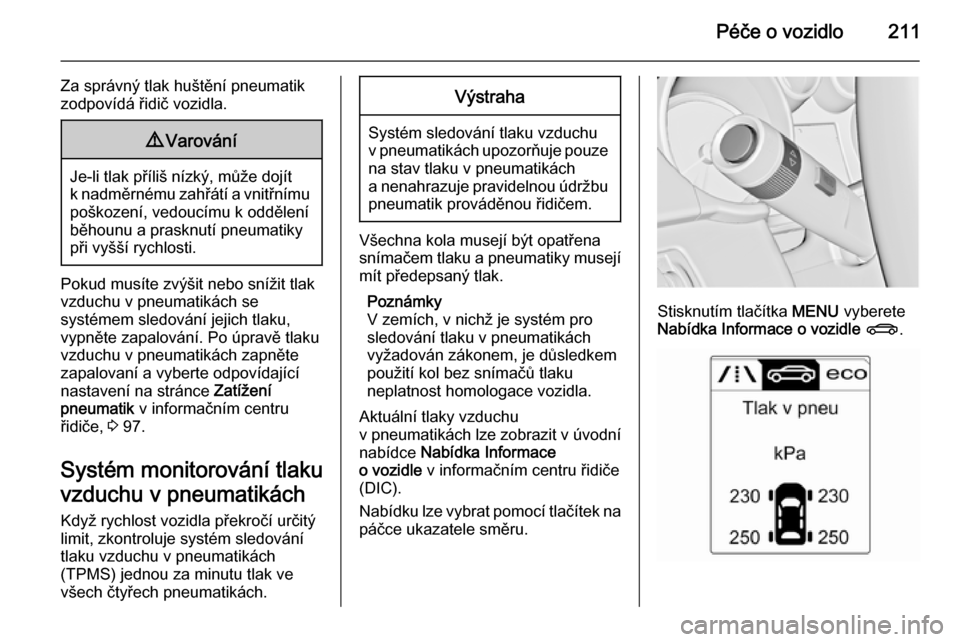

Aktuální tlaky vzduchu
v pneumatikách lze zobrazit v úvodní
nabídce Nabídka Informace
o vozidle v informačním centru řidiče
(DIC).
Nabídku lze vybrat pomocí tlačítek na páčce ukazatele směru.
Stisknutím tlačítka MENU vyberete
Nabídka Informace o vozidle X .

212Péče o vozidlo
Otočením nastavovacího prvku
vyberete systém sledování tlaku
vzduchu v pneumatikách.
Stav systému a výstrahy ohledně
tlaku jsou zobrazeny v informačním
centru řidiče DIC zobrazením zprávy
a blikáním příslušné pneumatiky.
Nízký tlak vzduchu v pneumatikách je
signalizován kontrolkou w 3 95.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 245.
Pokud kontrolka
w bliká
60-90 sekund a pak zůstane svítit
trvale, vyskytla se v systému chyba. Obraťte se na servis.
Po nahuštění bude možná nutné
v DIC aktualizovat hodnoty tlaku
v pneumatikách. Během této doby
může svítit kontrolka w.
Pokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to znamenat klesání tlaku. Zkontrolujte
tlak vzduchu v pneumatikách.
Zprávy vozidla 3 104.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku, v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Nouzové rezervní kolo není vybaveno
snímači tlaku. Systém kontroly tlaku vzduchu v pneumatikách pro tyto kola
není funkční. Svítí kontrolka w. Pro
ostatní tři kola zůstává systém
funkční.Používání komerčně dostupných tekutých souprav pro opravu
pneumatik může zhoršit funkčnost
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.
Externí vysoce výkonné rádiové
zařízení by mohlo narušovat systém
sledování tlaku vzduchu
v pneumatikách.
Při každé výměně pneumatik se musí
provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte celý ventilek.

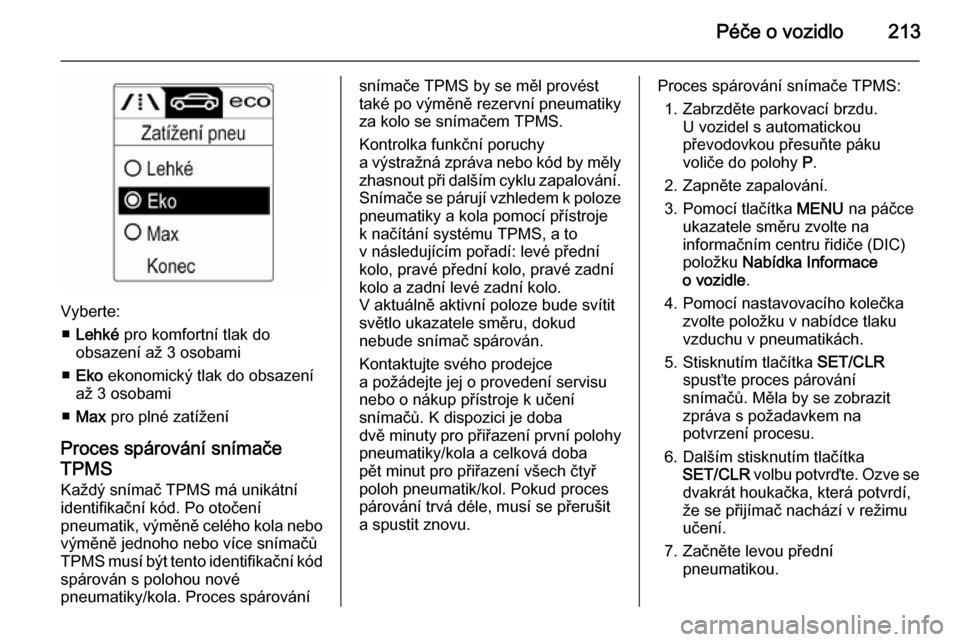

Stav zatížení vozidla Upravte tlak vzduchu v pneumatikáchpodle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 245, v informačním
centru řidiče (DIC) proveďte příslušné
nastavení v nabídce Zatížení pneu,
Nabídka Informace o vozidle 3 97.

Péče o vozidlo213
Vyberte:■ Lehké pro komfortní tlak do
obsazení až 3 osobami
■ Eko ekonomický tlak do obsazení
až 3 osobami
■ Max pro plné zatížení
Proces spárování snímače
TPMS
Každý snímač TPMS má unikátní
identifikační kód. Po otočení
pneumatik, výměně celého kola nebo
výměně jednoho nebo více snímačů
TPMS musí být tento identifikační kód
spárován s polohou nové
pneumatiky/kola. Proces spárování
snímače TPMS by se měl provést
také po výměně rezervní pneumatiky
za kolo se snímačem TPMS.
Kontrolka funkční poruchy
a výstražná zpráva nebo kód by měly zhasnout při dalším cyklu zapalování.
Snímače se párují vzhledem k poloze pneumatiky a kola pomocí přístroje
k načítání systému TPMS, a to
v následujícím pořadí: levé přední
kolo, pravé přední kolo, pravé zadní
kolo a zadní levé zadní kolo.
V aktuálně aktivní poloze bude svítit
světlo ukazatele směru, dokud
nebude snímač spárován.
Kontaktujte svého prodejce
a požádejte jej o provedení servisu
nebo o nákup přístroje k učení
snímačů. K dispozici je doba
dvě minuty pro přiřazení první polohy
pneumatiky/kola a celková doba
pět minut pro přiřazení všech čtyř
poloh pneumatik/kol. Pokud proces
párování trvá déle, musí se přerušit
a spustit znovu.Proces spárování snímače TPMS:
1. Zabrzděte parkovací brzdu. U vozidel s automatickoupřevodovkou přesuňte páku
voliče do polohy P.
2. Zapněte zapalování.
3. Pomocí tlačítka MENU na páčce
ukazatele směru zvolte na
informačním centru řidiče (DIC)
položku Nabídka Informace
o vozidle .
4. Pomocí nastavovacího kolečka zvolte položku v nabídce tlaku
vzduchu v pneumatikách.
5. Stisknutím tlačítka SET/CLR
spusťte proces párování snímačů. Měla by se zobrazit
zpráva s požadavkem na
potvrzení procesu.
6. Dalším stisknutím tlačítka SET/CLR volbu potvrďte. Ozve se
dvakrát houkačka, která potvrdí,
že se přijímač nachází v režimu
učení.
7. Začněte levou přední pneumatikou.

214Péče o vozidlo
8. Umístěte zařízení k bočnicipneumatiky vedle dříku ventilku.
Potom stisknutím tlačítka aktivujte snímač TPMS. Zvuk houkačky
potvrdí, že identifikační kód
snímače byl spárován s polohou
této pneumatiky a kola.
9. Pokračujte přední pneumatikou na pravé straně a opakujte postup
uvedený v kroku 8.
10. Pokračujte zadní pneumatikou na
pravé straně a opakujte postup
uvedený v kroku 8.
11. Pokračujte zadní pneumatikou na
levé straně a opakujte postup
uvedený v kroku 8. Dvojím
zazněním houkačky je sděleno,
že identifikační kód snímače byl
přiřazen zadní pneumatice na
levé straně a že proces
přiřazování snímačů TPMS již
není aktivní.
12. Vypněte zapalování.13. Nastavte všechny čtyři tlaky na doporučený tlak vzduchu, který jeuveden na štítku s tlaky huštění.
14. Zajistěte, aby zatížení pneumatik bylo nastaveno podle zvoleného
tlaku 3 97.
Závislost na teplotě
Tlak vzduchu v pneumatikách je
závislý na teplotě pneumatik. Během jízdy se teplota i tlak pneumatiky
zvyšuje.
Tlak vzduchu v pneumatice
zobrazený v informačním centru
řidiče DIC udává skutečný tlak
vzduchu v pneumatice. Proto je
důležité kontrolovat tlak vzduchu ve
studených pneumatikách.

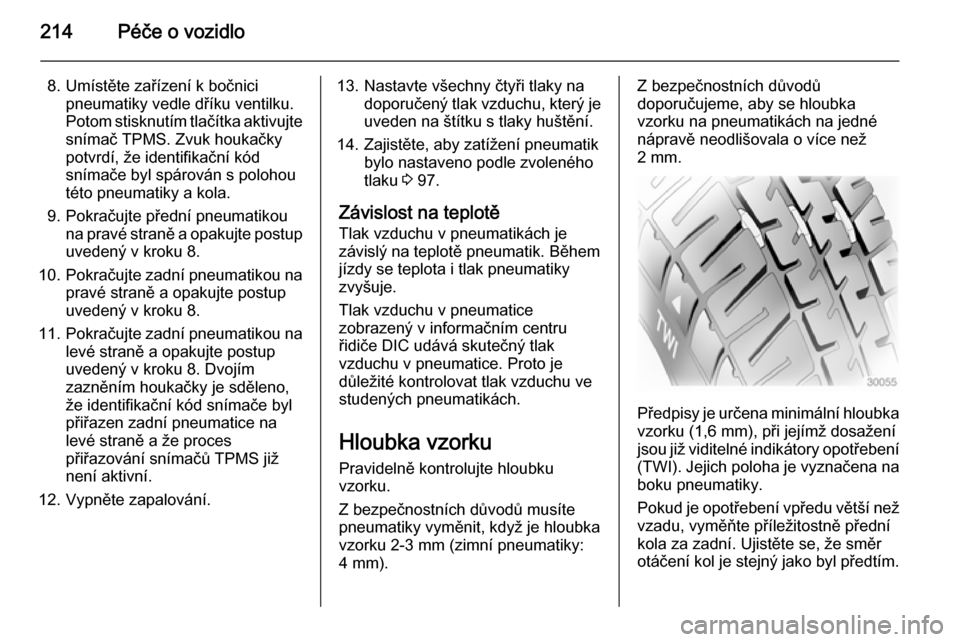

Hloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).Z bezpečnostních důvodů
doporučujeme, aby se hloubka
vzorku na pneumatikách na jedné
nápravě neodlišovala o více než
2 mm.
Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, vyměňte příležitostně přední
kola za zadní. Ujistěte se, že směr
otáčení kol je stejný jako byl předtím.
