2015 OPEL CASCADA Uživatelská příručka (in Czech)

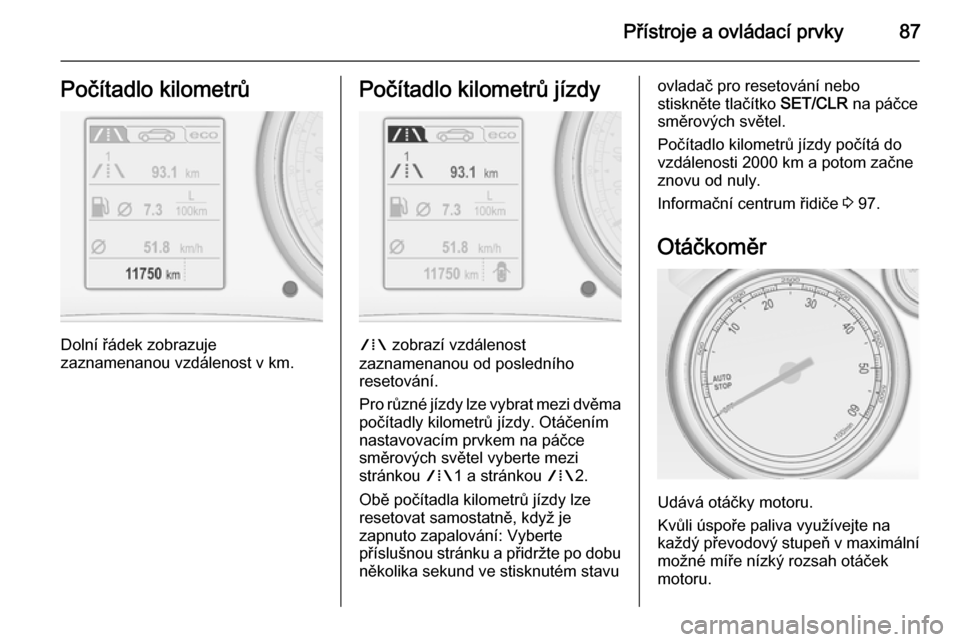

Přístroje a ovládací prvky87Počítadlo kilometrů
Dolní řádek zobrazuje
zaznamenanou vzdálenost v km.
Počítadlo kilometrů jízdy
W zobrazí vzdálenost
zaznamenanou od posledního
resetování.
Pro různé jízdy lze vybrat mezi dvěma
počítadly kilometrů jízdy. Otáčením
nastavovacím prvkem na páčce
směrových světel vyberte mezi
stránkou W1 a stránkou W2.
Obě počítadla kilometrů jízdy lze
resetovat samostatně, když je
zapnuto zapalování: Vyberte
příslušnou stránku a přidržte po dobu několika sekund ve stisknutém stavu
ovladač pro resetování nebo
stiskněte tlačítko SET/CLR na páčce
směrových světel.
Počítadlo kilometrů jízdy počítá do vzdálenosti 2000 km a potom začne
znovu od nuly.
Informační centrum řidiče 3 97.
Otáčkoměr
Udává otáčky motoru.
Kvůli úspoře paliva využívejte na
každý převodový stupeň v maximální
možné míře nízký rozsah otáček
motoru.

88Přístroje a ovládací prvkyVýstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje hladinu paliva v nádrži.
Pokud je hladina v nádrži nízká, svítí
kontrolka i. Pokud kontrolka bliká,
okamžitě doplňte palivo.
Nikdy nesmíte nádrž zcela
vyprázdnit.
Jelikož v nádrži zůstalo nějaké palivo,
může být doplněné množství méně
než specifikovaný objem nádrže.
Ukazatel teploty chladicí
kapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
levá zóna=motor ještě
nedosáhl provozní
teplotystřední zóna=normální provozní
teplotapravá zóna=teplota je příliš
vysokáVýstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Servisní displej
Systém sledování životnosti
motorového oleje Vám dá vědět, kdy
vyměnit motorový olej a filtr.
V závislosti na jízdních vlastnostech se indikovaný interval výměny
motorového oleje a filtru může
značně měnit.

Přístroje a ovládací prvky89
Zbývající životnost oleje se zobrazí
v položce Nabídka Informace
o vozidle .
Nabídku a funkci lze vybrat pomocí
tlačítek na páčce ukazatele směru.
Zobrazení zbývající životnosti
motorového oleje:Stisknutím tlačítka MENU vyberete
Nabídka Informace o vozidle X .
Otočením nastavovacího prvku
vyberete Zbývající životnost oleje .
Aby systém správně fungoval, musí
být vždy při výměně motorového oleje vynulován. Vyhledejte pomoc
v servisu.
Nulování provedete stisknutím
tlačítka SET/CLR . Přitom zapalování
musí být zapnuté a motor nesmí
běžet.
Pokud systém vypočítá, že životnost
motorového oleje je omezena, na
informačním centru řidiče se zobrazí
Brzy vyměňte motorový olej . Nechte
vyměnit motorový olej a filtr v servisu během jednoho týdne nebo 500 km
(dle toho, co nastane dříve).
Informační centrum řidiče 3 97.
Servisní informace 3 232.
Kontrolky Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na vybavení se
poloha kontrolek může měnit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená=nebezpečí,
důležité
upozorněnížlutá=výstraha,
informace,
poruchazelená=potvrzení zapnutímodrá=potvrzení zapnutíbílá=potvrzení zapnutí

90Přístroje a ovládací prvky
Kontrolky bloku přístrojů

Přístroje a ovládací prvky91
Kontrolky ve středové konzole
Ukazatele směruO svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká Je zapnut ukazatel směru nebo
výstražná světla.
Rychlé blikání: porucha ukazatelů
směru nebo související pojistky,
porucha ukazatelů směru přívěsu.
Výměna žárovky 3 193, pojistky
3 202.
Ukazatele směru 3 120.
Připomenutí
bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla X pro sedadlo řidiče svítí nebo bliká
červeně.
k pro sedadlo předního spolujezdce
svítí nebo bliká červeně, pokud je
sedadlo obsazeno.
Svítí
Po zapnutí zapalování, dokud není
zapnut bezpečnostní pás.
Bliká
Po nastartování motoru po dobu maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.Airbagy, předpínače
bezpečnostních pásů
a rámy pro případ
převrácení
v svítí červeně.
Při zapnutí zapalování se kontrolka
rozsvítí na dobu přibližně 4 sekund.
Jestliže se nerozsvítí nebo jestliže
nezhasne po uplynutí doby
4 sekundy nebo jestliže se rozsvítí za
jízdy, znamená to, že se vyskytuje
závada v systému airbagů,
v předpínači bezpečnostního pásu
nebo ve vztyčitelných ochranných
obloucích. Může se stát, že airbagy,
předpínače bezpečnostních pásů
a ochranné oblouky se v případě
nehody nespustí.
Aktivace předpínačů bezpečnostních
pásů, airbagů nebo rozvinutelných
rámů pro případ převrácení je
indikována trvalým svícením v.

92Přístroje a ovládací prvky9Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Systém airbagů, předpínače
bezpečnostních pásů 3 58, 3 55.
Systém k ochraně při převrácení
vozidla 3 44.
Vypnutí airbagu
V svítí žlutě.
Rozsvítí se na cca. 60 sekund po
zapnutí zapalování. Airbag předního spolujezdce je zapnutý.
* svítí žlutě.
Airbag předního spolujezdce je
vypnutý 3 62.
9 Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné
funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.
Pokud bliká za chodu motoru Závada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Neprodleně
vyhledejte pomoc v servisu.
Systém brzd a spojky
R svítí červeně.
Hladina brzdové a spojkové kapaliny je příliš nízká 3 190.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Svítí po zapnutí zapalování pokud je
zabrzděná ruční brzda 3 148.

Přístroje a ovládací prvky93Sešlápněte pedál
- svítí nebo bliká žlutě.
Svítí Pro uvolnění elektrické parkovacíbrzdy se musí se sešlápnout brzdový
pedál 3 148.
Pro nastartování motoru v režimu
Autostop se musí sešlápnout
spojkový pedál. Systém Stop-start
3 138.
Bliká Pro hlavní start motoru se musí
sešlápnout spojkový pedál 3 17,
3 137.
U některých verzí se zpráva pro
sešlápnutí pedálu zobrazuje na
informačním displeji řidiče 3 104.
Elektrická parkovací brzda m svítí nebo bliká červeně.
Svítí Elektrická parkovací brzda je
zabrzděna 3 148.Bliká
Elektrická parkovací brzda není zcela
zabrzděna nebo odbrzděna. Zapněte zapalování, sešlápněte brzdový
pedál a pokuste se znovu nastavit systém, nejdříve odbrzděním a poté
zabrzděním elektrické parkovací brzdy. Pokud m stále bliká, nejezděte
s vozidlem a vyhledejte pomoc
v servisu.
Porucha elektrické
parkovací brzdy
j svítí nebo bliká žlutě.
Svítí
Elektrická parkovací brzda pracuje se sníženou účinností 3 148.
Bliká Elektrická parkovací brzda je
v servisním režimu. Zastavte vozidlo a pro opětovné nastavení zabrzděte
a odbrzděte elektrickou parkovací
brzdu.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Protiblokovací systém brzd
(ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika
sekundách nezhasne, nebo jestliže se rozsvítí během jízdy, došlo
k poruše v systému ABS. Brzdová
soustava vozidla je i nadále funkční, ale bez možnosti regulace systémem ABS.
Protiblokovací systém brzd 3 147.

94Přístroje a ovládací prvkyŘazení směrem nahoru[ je uveden jako symbol nebo se
otevře jako celá stránka
v informačním centru řidiče v případě,
že kvůli úspoře paliva je doporučeno
přeřazení nahoru.
EcoFlex jízdní asistent 3 97.
Posilovač řízení
c svítí žlutě.
Svítí, když je posilovač řízení
omezen
Posilovač řízení je omezen kvůli
přehřátí systému. Kontrolka zhasne,
jakmile se systém ochladí.
Systém Stop-start 3 138.
Svítí, když je posilovač řízení
zablokován
Porucha v systému posilovače řízení.
Obraťte se na servis.Varování o opuštění
jízdního pruhu
) svítí zeleně nebo bliká žlutě.
Svítí zeleně
Systém je zapnutý a připravený
k činnosti.
Bliká žlutě Systém zaznamenal nechtěnou
změnu jízdního pruhu.
Elektronická stabilizace
vozidla vypnuta n svítí žlutě.
Systém je vypnutý.
Elektronické řízení stability
a systém kontroly prokluzu
b svítí nebo bliká žlutě.Bliká
Systém je aktivně zapojený. Může být snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Svítí V systému nastala porucha.
V informačním centru řidiče se
zobrazí výstražná zpráva. Můžete
pokračovat v jízdě. Systém není
funkční. Nicméně jízdní stabilita
může být zhoršena v závislosti na stavu povrchu vozovky.
Nechte příčinu poruchy odstranit
v servisu.
Elektronické řízení stability 3 151,
systém kontroly trakce 3 150.
Vypnutí systému kontroly
trakcí
k svítí žlutě.
Systém je vypnutý.
Žhavení! svítí žlutě.
