3. Vyjměte žárovku a vyměňte ji.
4. Držák žárovky zasuňte do montážního celku koncového
světla a otočte jím po směru
hodinových ručiček.
5. Zavřete kryt, a to tak, že nejdříve zasunete upevňovací příchytky.
Kryt zajistěte otočením šroubem
po směru hodinových ručiček
mincí.

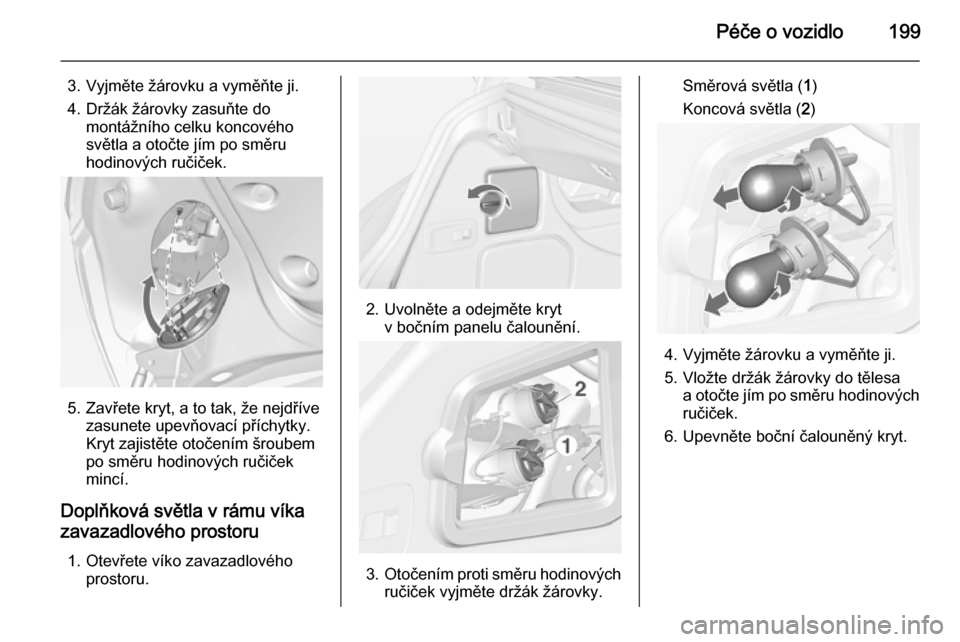

Doplňková světla v rámu víka
zavazadlového prostoru
1. Otevřete víko zavazadlového prostoru.
2. Uvolněte a odejměte krytv bočním panelu čalounění.
3. Otočením proti směru hodinových
ručiček vyjměte držák žárovky.
Směrová světla ( 1)
Koncová světla ( 2)
4. Vyjměte žárovku a vyměňte ji.
5. Vložte držák žárovky do tělesa a otočte jím po směru hodinových
ručiček.
6. Upevněte boční čalouněný kryt.

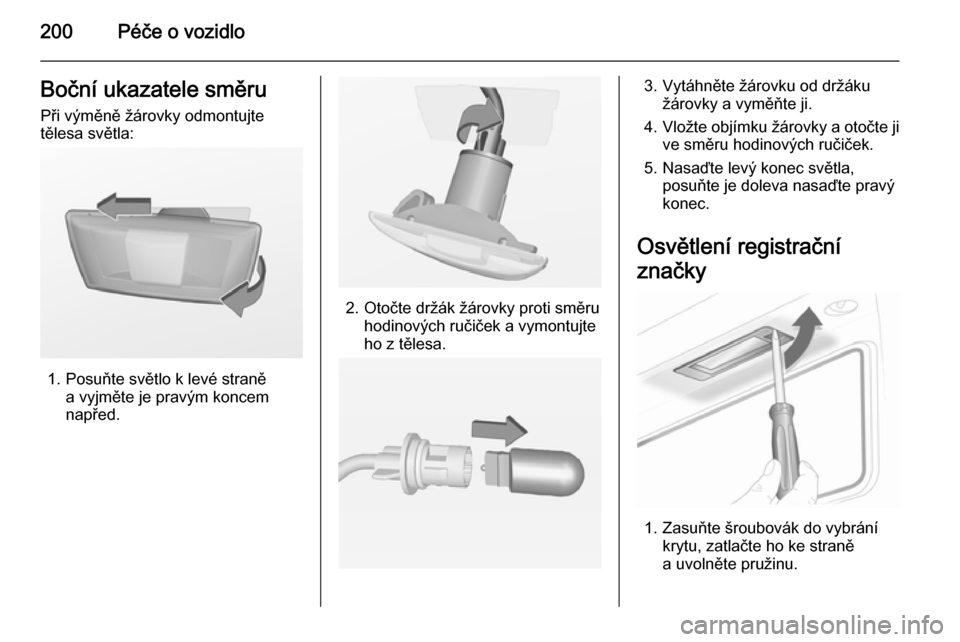

200Péče o vozidloBoční ukazatele směruPři výměně žárovky odmontujte
tělesa světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační
značky
1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.

Péče o vozidlo201

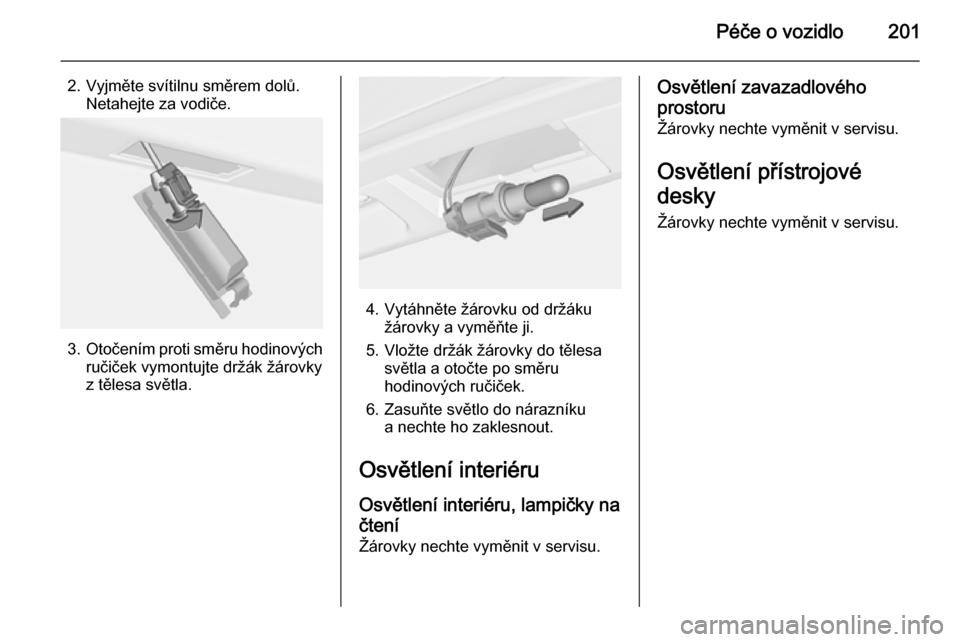

2. Vyjměte svítilnu směrem dolů.Netahejte za vodiče.
3. Otočením proti směru hodinových
ručiček vymontujte držák žárovky
z tělesa světla.
4. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
5. Vložte držák žárovky do tělesa světla a otočte po směru
hodinových ručiček.
6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.
Osvětlení interiéru Osvětlení interiéru, lampičky na
čtení Žárovky nechte vyměnit v servisu.
Osvětlení zavazadlového
prostoru Žárovky nechte vyměnit v servisu.
Osvětlení přístrojové
desky
Žárovky nechte vyměnit v servisu.

202Péče o vozidloElektrická soustavaPojistky
Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
■ vpředu vlevo v motorovém prostoru,
■ u vozidel s levostranným řízením uvnitř vozidla za odkládací
schránkou řidiče nebo u vozidel
s pravostranným řízením za
odkládací schránkou spolujezdce,
■ za krytem na levé straně zavazadlového prostoru.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.

Péče o vozidlo203
Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.

204Péče o vozidlo
Č.Obvod1Modul řízení motoru2Lambda sonda3Vstřikování paliva, systém zapa‐lování4Vstřikování paliva, systém zapa‐ lování5–6Vyhřívání zrcátek7Ovládání ventilátoru8Lambda sonda, chlazení motoru9Snímač zadního okna10Snímač akumulátoru vozidla11Odjištění zavazadlového pros‐
toru12Adaptivní přední osvětlení, auto‐
matické ovládání světel13Ventily systému ABS14–Č.Obvod15Modul řízení motoru16Startér17Modul řízení převodovky18Vyhřívání zadního okna19Přední elektricky ovládaná okna20Zadní elektricky ovládaná okna21Zadní elektrické centrum22Levé dálkové světlo (halogení)23Systém ostřikovačů světlometů24Pravé potkávací světlo (Xenon)25Levé potkávací světlo (Xenon)26Přední světla do mlhy27Ohřívání nafty28Systém Start/Stop29Elektrická parkovací brzda30Čerpadlo ABS31–Č.Obvod32Airbag33Adaptivní přední osvětlení, auto‐
matické ovládání světel34Recirkulace výfukových plynů35Elektricky ovládaná okna,
dešťové čidlo36Klimatizace37–38Vývěva39Řídící modul palivového systému40Systém ostřikovačů čelního skla41Pravé dálkové světlo (halogení)42Ventilátor chladiče43Stěrač čelního skla44–45Ventilátor chladiče46–

Péče o vozidlo205
Č.Obvod47Houkačka48Ventilátor chladiče49Palivové čerpadlo50Naklápění světlometů, adaptivní
přední osvětlení51–52Nezávislé topení, vznětový
motor53Modul řízení převodovky, modul
řízení motoru54Vývěva, sdružený přístroj přístro‐ jové desky, topení a ventilace,
systém klimatizace
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka
v přístrojové desce
U vozidel s levostranným řízením je
pojistková skříňka za odkládací
schránkou v palubní desce.
Otevřete schránku a zatlačením
doleva ji odjistěte. Sklopte schránku
dolu a vyjměte ji.
U vozidel s pravostranným řízením je
pojistková skříňka umístěna za
krytem v odkládací schránce
spolujezdce. Otevřete odkládací schránku spolujezdce, poté otevřetekryt a sklopte ho dolu.

206Péče o vozidlo
Č.Obvod1Displeje2Řídicí jednotka karosérie, vnější
světla3Řídicí jednotka karosérie, vnější
světla4Informační systém5Informační systém, přístroj6Napájecí zásuvka, zapalovač
cigaret7Napájecí zásuvkaČ.Obvod8Řídicí modul karosérie, levé
tlumené světlo9Řídicí modul karosérie, pravé
tlumené světlo10Řídicí modul karosérie, zámky
dveří11Ventilátor interiéru12Elektricky ovládané sedadlo
řidiče13Elektricky ovládané sedadlo
spolujezdce14Diagnostický konektor15Airbag16Relé víka zavazadlového pros‐
toru17Klimatizace18Servisní diagnostika19Řídicí modul karosérie, brzdová
světla, koncová světla, světla
v interiéruČ.Obvod20–21Přístrojová deska22Systém zapalování23Modul řízení karoserie24Modul řízení karoserie25–26Zásuvka pro napájení příslušen‐
ství, v zavazadlovém prostoru
Pojistková skříňka
v zavazadlovém prostoru
Pojistková skříňka je na levé straně
za krytem v bočním obložení
zavazadlového prostoru.
