2015 OPEL CASCADA Gebruikershandleiding (in Dutch)

Verzorging van de auto199
2. Draai de lamphouder linksom uitde behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.
4. Trek de lamp uit de lamphouderen vervang deze.

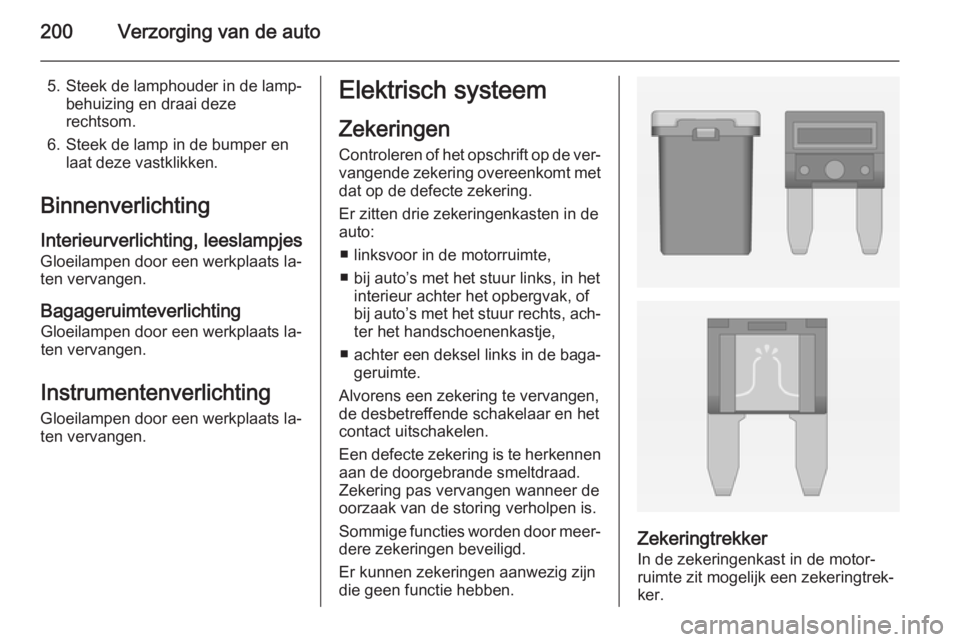

200Verzorging van de auto
5. Steek de lamphouder in de lamp‐behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting Interieurverlichting, leeslampjesGloeilampen door een werkplaats la‐
ten vervangen.
Bagageruimteverlichting Gloeilampen door een werkplaats la‐
ten vervangen.
Instrumentenverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.Elektrisch systeem
ZekeringenControleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
■ linksvoor in de motorruimte,
■ bij auto’s met het stuur links, in het interieur achter het opbergvak, of
bij auto’s met het stuur rechts, ach‐
ter het handschoenenkastje,
■ achter een deksel links in de baga‐
geruimte.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.

Verzorging van de auto201
Zekeringtrekker van bovenaf of van
opzij op de zekering steken en de ze‐
kering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.

202Verzorging van de auto
Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming7Aanjagerregeling8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS-kleppen14–15Motorregelmodule16Startmotor17TransmissieregelmoduleNr.Stroomkring18Verwarmbare achterruit19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Relais- en zekeringhouder
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS-pomp31–32Airbag33Adaptief rijlicht (AFL), automati‐
sche verlichting34UitlaatgasrecirculatieNr.Stroomkring35Elektrisch bediende ruiten,
regensensor, buitenspiegel36Verwarming en ventilatie37–38Vacuümpomp39Regelmodule brandstofsysteem40Wis-/wasinstallatie voor41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44–45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp50Koplamphoogteregeling, adap‐
tief rijlicht (AFL)51–52Hulpverwarming, dieselmotor

Verzorging van de auto203
Nr.Stroomkring53Transmissieregelmodule,
motorregelmodule54Vacuümpomp, instrumenten‐
groep, verwarming, ventilatie en
airco
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u de klep van de zekering‐
houder niet goed sluit, kunnen er sto‐
ringen optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
Bij rechtsgestuurde auto's zit de ze‐
keringenkast achter een deksel in het
handschoenenkastje. Open het
handschoenenkastje, open daarna
de afdekking en klap die omlaag.

204Verzorging van de auto
Nr.Stroomkring1Displays2Regelmodule carrosserie, rijver‐
lichting3Regelmodule carrosserie, rijver‐
lichting4Infotainmentsysteem5Infotainmentsysteem, instru‐
ment612 V-aansluiting, aansteker712 V-aansluiting8Carrosserieregelmodule,
dimlicht linksNr.Stroomkring9Carrosserieregelmodule,
dimlicht rechts10Carrosserieregelmodule,
portiersloten11Aanjager12Elektrisch verstelbare bestuur‐
dersstoel13Elektrisch verstelbare passa‐
giersstoel14Diagnosestekker15Airbag16Kofferdekselrelais17Airconditioningssysteem18Servicediagnose19Carrosserieregelmodule, remlichten, achterlichten, interi‐
eurverlichting20–21Instrumentenpaneel22Ontstekingssysteem23CarrosserieregelmoduleNr.Stroomkring24Carrosserieregelmodule25–26Extra 12 V-aansluiting kofferbak
Zekeringenkast in
bagageruimte
De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.
Verwijder het deksel.

Verzorging van de auto205
Toewijzingen van de zekeringenNr.Stroomkring1Regelmodule sofftop, elektri‐
sche rail rechts2–3Park Pilot4–5–6–7Elektrisch verstelbare stoel8Regelmodule sofftopNr.Stroomkring9–10–11Aanhangermodule, banden‐
spanningscontrole en achteruit‐
kijkcamera12Regelmodule sofftop, achter‐
lichten13–14Achterbank elektrisch neerklap‐
baar15–16Stoelventilatie, achteruitkijkca‐
mera, regelmodule softtop17–18–19Stuurwielverwarming20–21Stoelverwarming22–23Regelmodule sofftop, elektri‐
sche rail linksNr.Stroomkring24–25–26Tijdelijke zekering voor niet-
logistieke modus27Passieve toegang28–29Hydraulische module30–31–32Flex Ride

206Verzorging van de autoBoordgereedschapGereedschap
Auto's met reservewiel
Open de vloerafdekplaat. De krik, het
gereedschap en een riem voor het
vastzetten van een beschadigd wiel liggen in de gereedschapskist onderhet reservewiel in de bagageruimte.
De wielsleutel en het sleepoog bevin‐
den zich in de gereedschapstas in de reservewielbak bij de gereedschaps‐
kist. Reservewiel 3 219.
Auto’s met bandenreparatieset
Sommige gereedschappen en het
sleepoog bevinden zich samen met
de bandenreparatieset in een gereed‐ schapskist onder de vloerafdekplaat
in de bagageruimte.
Auto's met een
bandenreparatieset en een
vlakke bagageruimtevloer
Sommige gereedschappen en het
sleepoog bevinden zich samen met
de bandenreparatieset in een zak, die
aan het sjoroog linksachter in de ba‐
gageruimte bevestigd is.
