Page 217 of 287

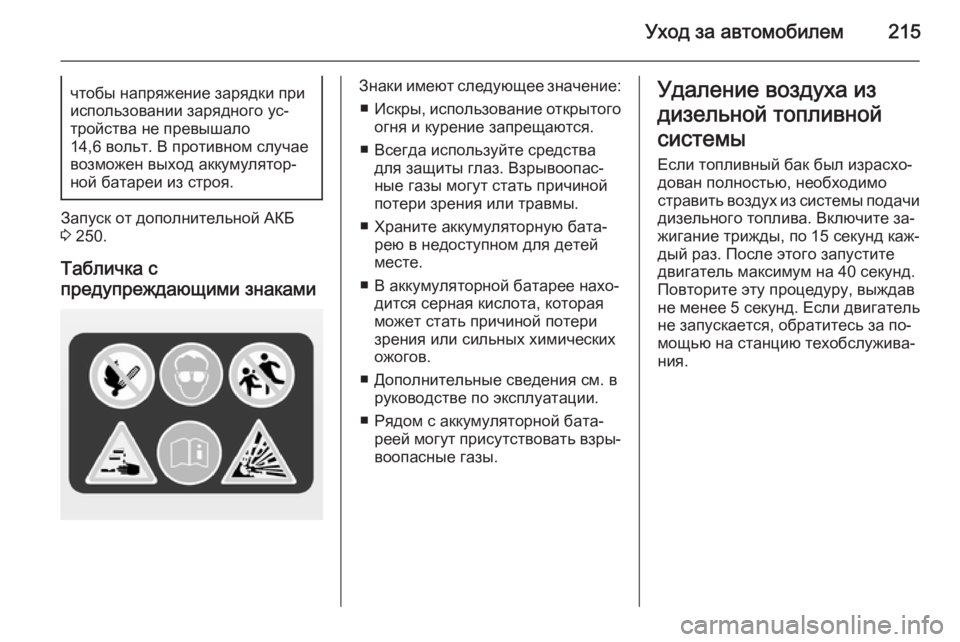

Уход за автомобилем215чтобы напряжение зарядки при
использовании зарядного ус‐
тройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ 3 250.
Табличка с
предупреждающими знаками
Знаки имеют следующее значение:
■ Искры, использование открытого
огня и курение запрещаются.
■ Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
■ Храните аккумуляторную бата‐ рею в недоступном для детей
месте.
■ В аккумуляторной батарее нахо‐ дится серная кислота, которая
может стать причиной потери
зрения или сильных химических
ожогов.
■ Дополнительные сведения см. в руководстве по эксплуатации.
■ Рядом с аккумуляторной бата‐ реей могут присутствовать взры‐
воопасные газы.Удаление воздуха из
дизельной топливной
системы Если топливный бак был израсхо‐
дован полностью, необходимо
стравить воздух из системы подачи
дизельного топлива. Включите за‐
жигание трижды, по 15 секунд каж‐
дый раз. После этого запустите двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав не менее 5 секунд. Если двигатель
не запускается, обратитесь за по‐
мощью на станцию техобслужива‐
ния.
Page 218 of 287

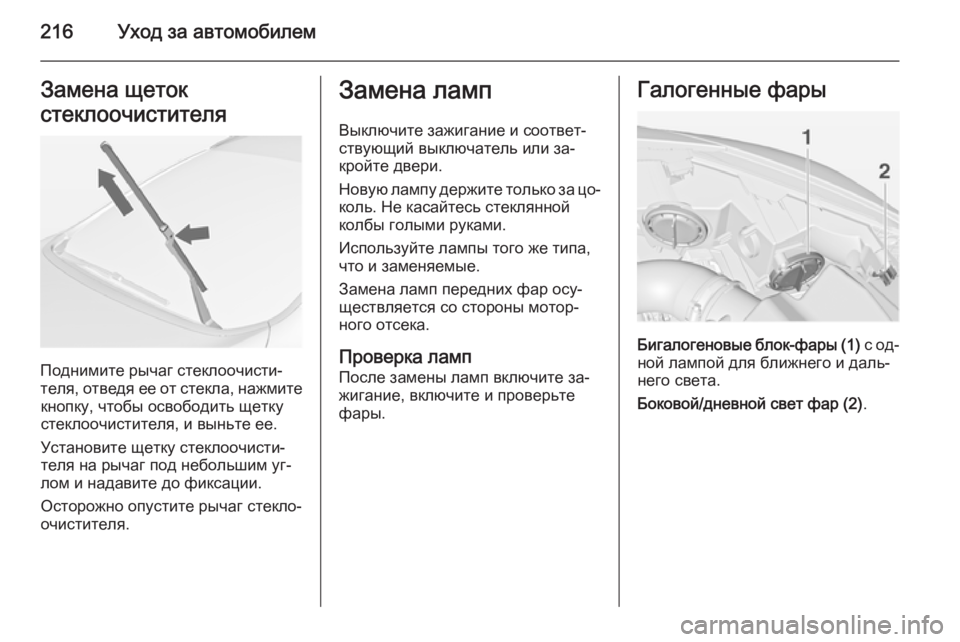

216Уход за автомобилемЗамена щеток
стеклоочистителя
Поднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Новую лампу держите только за цо‐
коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар осу‐
ществляется со стороны мотор‐
ного отсека.
Проверка ламп
После замены ламп включите за‐
жигание, включите и проверьте
фары.Галогенные фары
Бигалогеновые блок-фары (1) с од‐
ной лампой для ближнего и даль‐ него света.
Боковой/дневной свет фар (2) .
Page 219 of 287

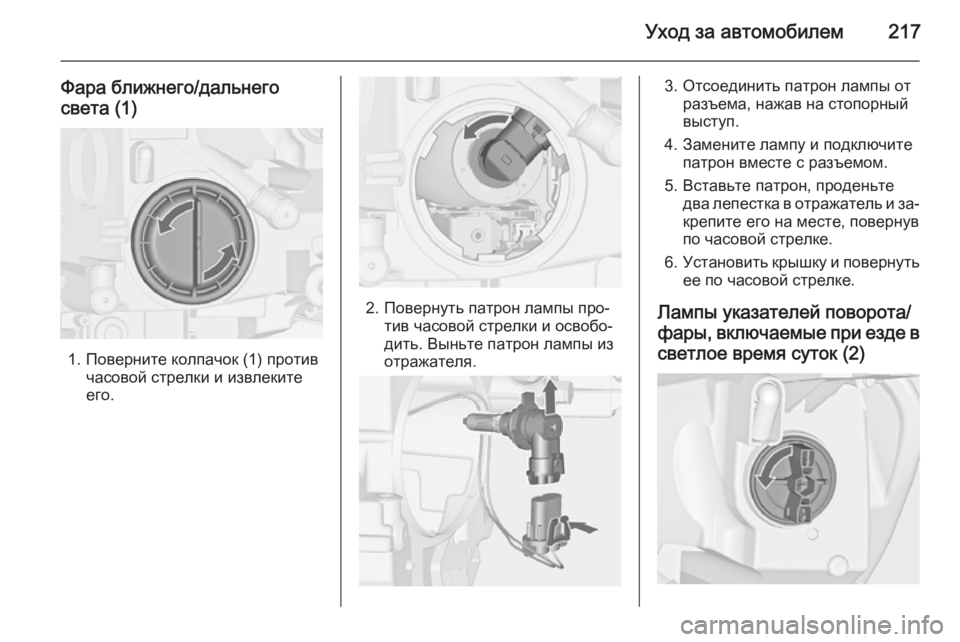

Уход за автомобилем217
Фара ближнего/дальнего
света (1)
1. Поверните колпачок (1) против часовой стрелки и извлеките
его.
2. Повернуть патрон лампы про‐ тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоединить патрон лампы от разъема, нажав на стопорный
выступ.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в
светлое время суток (2)
Page 220 of 287

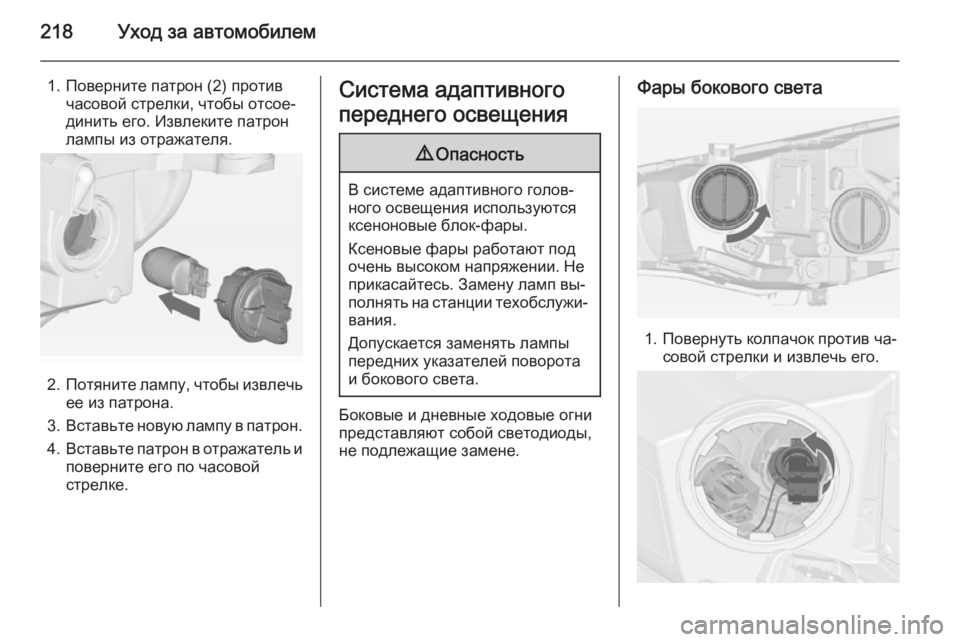

218Уход за автомобилем
1. Поверните патрон (2) противчасовой стрелки, чтобы отсое‐
динить его. Извлеките патрон
лампы из отражателя.
2. Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
Система адаптивного
переднего освещения9 Опасность
В системе адаптивного голов‐
ного освещения используются
ксеноновые блок-фары.
Ксеновые фары работают под
очень высоком напряжении. Не
прикасайтесь. Замену ламп вы‐
полнять на станции техобслужи‐ вания.
Допускается заменять лампы
передних указателей поворота
и бокового света.
Боковые и дневные ходовые огни представляют собой светодиоды,
не подлежащие замене.
Фары бокового света
1. Повернуть колпачок против ча‐ совой стрелки и извлечь его.
Page 221 of 287

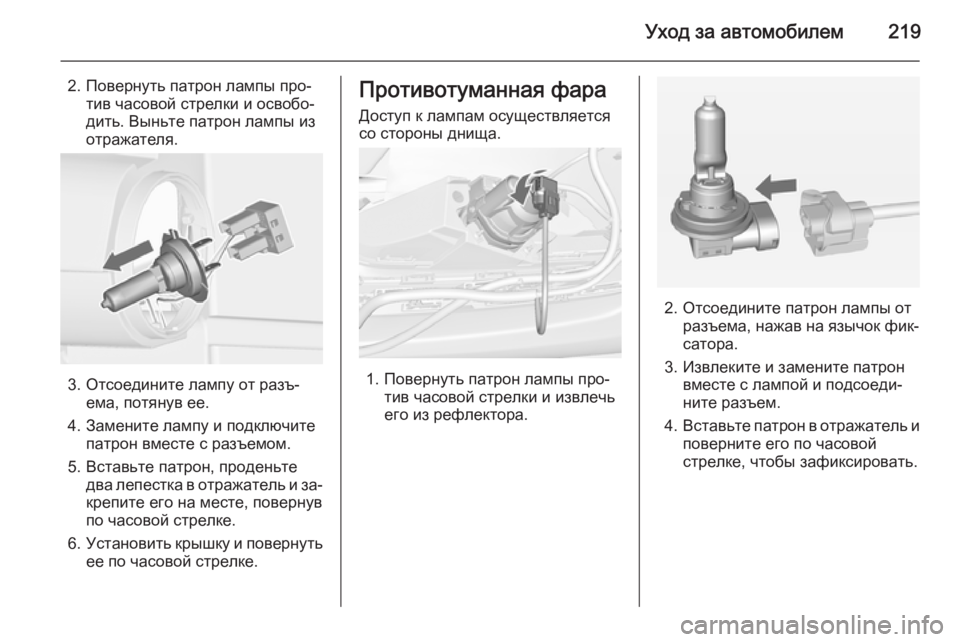

Уход за автомобилем219
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините лампу от разъ‐ ема, потянув ее.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Противотуманная фара
Доступ к лампам осуществляется
со стороны днища.
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его из рефлектора.
2. Отсоедините патрон лампы от разъема, нажав на язычок фик‐
сатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
Page 222 of 287

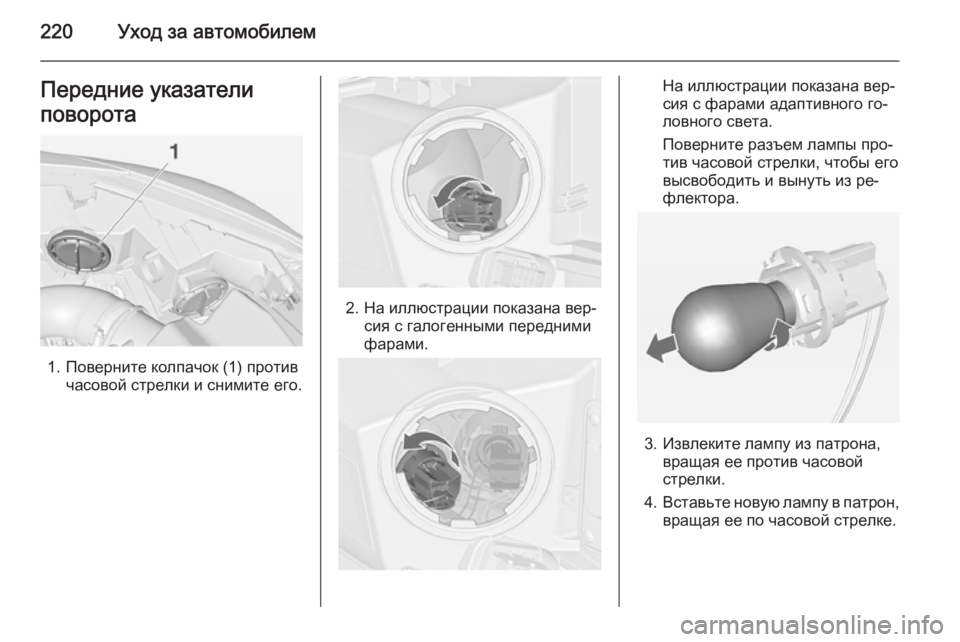

220Уход за автомобилемПередние указатели
поворота
1. Поверните колпачок (1) против часовой стрелки и снимите его.
2. На иллюстрации показана вер‐ сия с галогенными переднимифарами.
На иллюстрации показана вер‐
сия с фарами адаптивного го‐
ловного света.
Поверните разъем лампы про‐ тив часовой стрелки, чтобы его
высвободить и вынуть из ре‐
флектора.
3. Извлеките лампу из патрона, вращая ее против часовой
стрелки.
4. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
Page 223 of 287

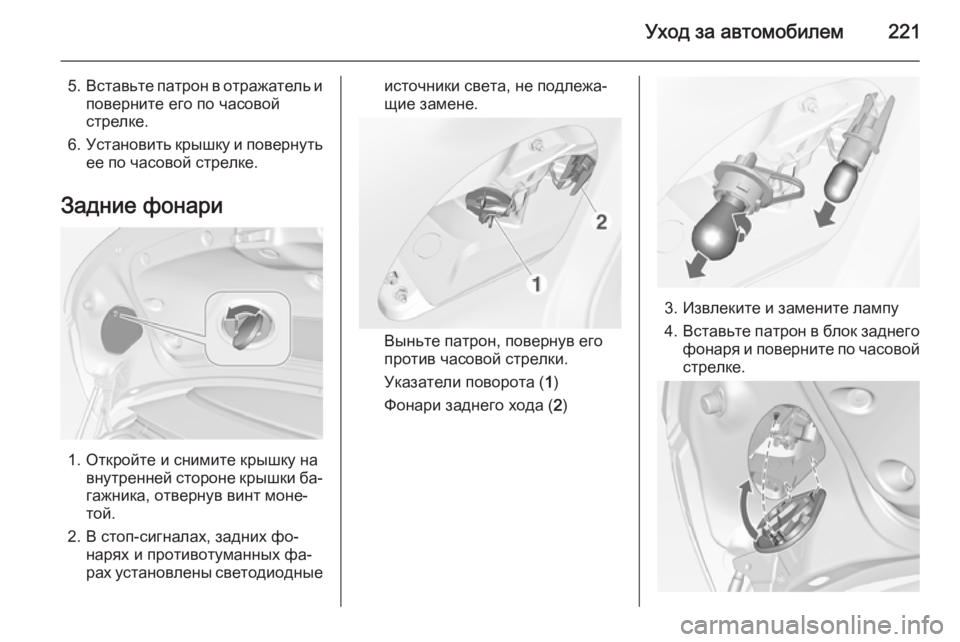

Уход за автомобилем221
5.Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Задние фонари
1. Откройте и снимите крышку на внутренней стороне крышки ба‐
гажника, отвернув винт моне‐
той.
2. В стоп-сигналах, задних фо‐ нарях и противотуманных фа‐
рах установлены светодиодные
источники света, не подлежа‐
щие замене.
Выньте патрон, повернув его
против часовой стрелки.
Указатели поворота ( 1)
Фонари заднего хода ( 2)
3. Извлеките и замените лампу
4. Вставьте патрон в блок заднего
фонаря и поверните по часовой стрелке.
Page 224 of 287

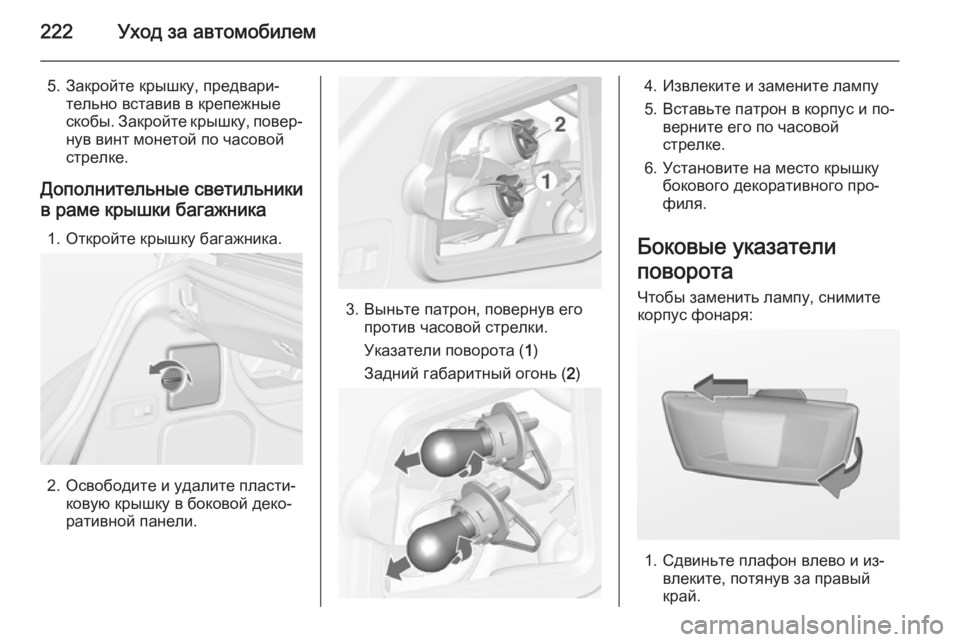

222Уход за автомобилем
5. Закройте крышку, предвари‐тельно вставив в крепежные
скобы. Закройте крышку, повер‐
нув винт монетой по часовой
стрелке.
Дополнительные светильники в раме крышки багажника
1. Откройте крышку багажника.
2. Освободите и удалите пласти‐ ковую крышку в боковой деко‐
ративной панели.
3. Выньте патрон, повернув его против часовой стрелки.
Указатели поворота ( 1)
Задний габаритный огонь ( 2)
4. Извлеките и замените лампу
5. Вставьте патрон в корпус и по‐ верните его по часовой
стрелке.
6. Установите на место крышку бокового декоративного про‐
филя.
Боковые указатели
поворота Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
