Page 185 of 287

Вождение и управление автомобилем183
Если скорость автомобиля стано‐
вится больше 11 км/ч, система по‐
мощи при парковке передним хо‐
дом выключается. Система по‐
мощи при парковке передним хо‐
дом всегда активируется повторно,
когда скорость автомобиля сни‐
жается ниже 11 км/ч.
Индикация
Система предупреждает водителя
звуковыми сигналами о потен‐
циально опасных препятствиях
сзади и впереди автомобиля. Вы
услышите сигнал именно того дат‐
чика, который находится ближе к
препятствию с соответствующей
стороны автомобиля. По мере
уменьшения расстояния до пре‐
пятствия частота повторения сиг‐
налов зуммера увеличивается.
Если расстояние сокращается до
примерно 30 см, звук становится
непрерывным.
Кроме того, расстояние до препят‐
ствий отображается в информа‐
ционном центре водителя 3 107.
Расстояние до препятствия спе‐
реди или сзади показывается из‐
меняющимися линиями расстоя‐
ния вокруг автомобиля.
Информирование о находящихся
сзади препятствиях производится
одновременно звуковым и визуаль‐
ным сигналами.
О препятствиях спереди сначала
предупреждает визуальная инди‐
кация. Когда расстояние стано‐
вится меньше 80 см, также вклю‐
чается звуковой сигнал.
Индикация расстояния до препят‐
ствий на дисплее информацион‐ ного центра водителя может пре‐
рываться выводом информацион‐
ных сообщений более высокого
приоритета. После того как теку‐
щее сообщение будет подтвер‐
ждено нажатием клавиши
SET/CLR на рычаге подрулевого
переключателя указателей пово‐
рота, на дисплей будет снова вы‐ водиться индикация расстояния до
препятствий.
Выключение
Система помощи при парковке зад‐ ним ходом автоматически отклю‐
чается после того, как задняя пе‐
редача будет выключена.
Система помощи при парковке пе‐
редним ходом также отключается
автоматически при скорости выше
11 км/ч.
Page 186 of 287

184Вождение и управление автомобилем
Чтобы отключить систему облегче‐
ния парковки вручную, необходимо
на короткое время нажать кнопку
r или D.
Когда система отключается, свето‐ диод в кнопке гаснет.
Кроме того, при отключении сис‐
темы вручную в информационном
центре водителя появляется сим‐
вол Парктроник выкл .
После выключения вручную сис‐
тема помощи парковке передним
ходом активируется снова, если
нажать кнопку системы облегчения
парковки r или D или включить
заднюю передачу.
Неисправности
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе, например, из-за обледенения датчиков, в информа‐ ционном центре водителя выво‐
дится сообщение.
Информационные сообщения
3 115.
Расширенная система
помощи при парковке9 Предупреждение
Водитель несет всю ответствен‐
ность за выбор места для пар‐
ковки, предложенного системой
помощи, и маневрирование при постановке автомобиля на
стоянку.
При использовании системы
упреждающей помощи при пар‐
ковке постоянно контролируйте
окружающую обстановку по
всем направлениям.
Расширенная система помощи при парковке помогает водителю при‐
парковать автомобиль, выводя не‐
обходимые подсказки на дисплей
информационного центра води‐
теля и подавая звуковые преду‐
преждения. Решения в отношении
ускорения, торможения, рулевого
управления и переключения пере‐
дач принимаются водителем само‐
стоятельно.
Page 187 of 287

Вождение и управление автомобилем185

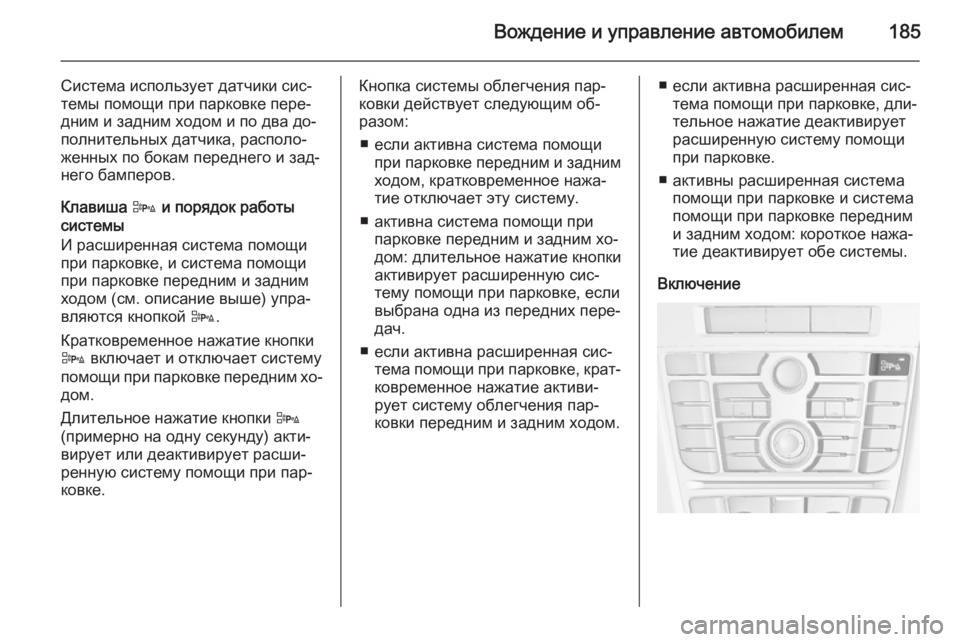

Система использует датчики сис‐
темы помощи при парковке пере‐
дним и задним ходом и по два до‐
полнительных датчика, располо‐
женных по бокам переднего и зад‐
него бамперов.
Клавиша D и порядок работы
системы
И расширенная система помощи
при парковке, и система помощи
при парковке передним и задним
ходом (см. описание выше) упра‐
вляются кнопкой D.
Кратковременное нажатие кнопки
D включает и отключает систему
помощи при парковке передним хо‐
дом.
Длительное нажатие кнопки D
(примерно на одну секунду) акти‐
вирует или деактивирует расши‐
ренную систему помощи при пар‐
ковке.Кнопка системы облегчения пар‐
ковки действует следующим об‐
разом:
■ если активна система помощи при парковке передним и заднимходом, кратковременное нажа‐
тие отключает эту систему.
■ активна система помощи при парковке передним и задним хо‐
дом: длительное нажатие кнопки
активирует расширенную сис‐
тему помощи при парковке, если
выбрана одна из передних пере‐
дач.
■ если активна расширенная сис‐ тема помощи при парковке, крат‐
ковременное нажатие активи‐
рует систему облегчения пар‐
ковки передним и задним ходом.■ если активна расширенная сис‐ тема помощи при парковке, дли‐
тельное нажатие деактивирует
расширенную систему помощи
при парковке.
■ активны расширенная система помощи при парковке и система
помощи при парковке передним
и задним ходом: короткое нажа‐
тие деактивирует обе системы.
Включение
Page 188 of 287

186Вождение и управление автомобилем

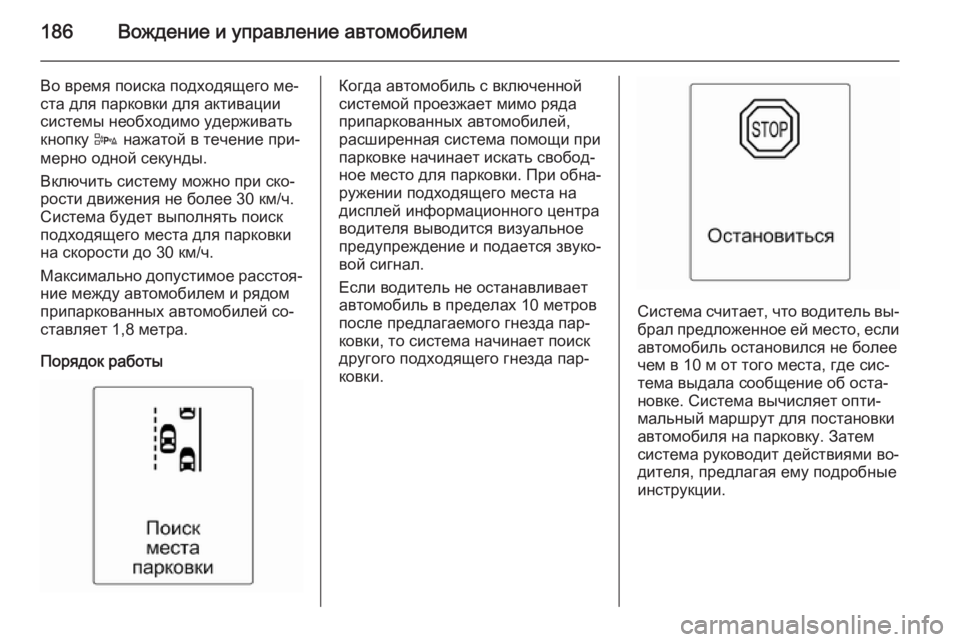

Во время поиска подходящего ме‐ста для парковки для активации
системы необходимо удерживать
кнопку D нажатой в течение при‐
мерно одной секунды.
Включить систему можно при ско‐
рости движения не более 30 км/ч.
Система будет выполнять поиск
подходящего места для парковки
на скорости до 30 км/ч.
Максимально допустимое расстоя‐
ние между автомобилем и рядом
припаркованных автомобилей со‐
ставляет 1,8 метра.
Порядок работыКогда автомобиль с включенной
системой проезжает мимо ряда
припаркованных автомобилей,
расширенная система помощи при
парковке начинает искать свобод‐
ное место для парковки. При обна‐
ружении подходящего места на
дисплей информационного центра
водителя выводится визуальное
предупреждение и подается звуко‐
вой сигнал.
Если водитель не останавливает
автомобиль в пределах 10 метров
после предлагаемого гнезда пар‐
ковки, то система начинает поиск
другого подходящего гнезда пар‐
ковки.
Система считает, что водитель вы‐
брал предложенное ей место, если автомобиль остановился не более
чем в 10 м от того места, где сис‐
тема выдала сообщение об оста‐
новке. Система вычисляет опти‐
мальный маршрут для постановки
автомобиля на парковку. Затем
система руководит действиями во‐ дителя, предлагая ему подробные
инструкции.
Page 189 of 287

Вождение и управление автомобилем187

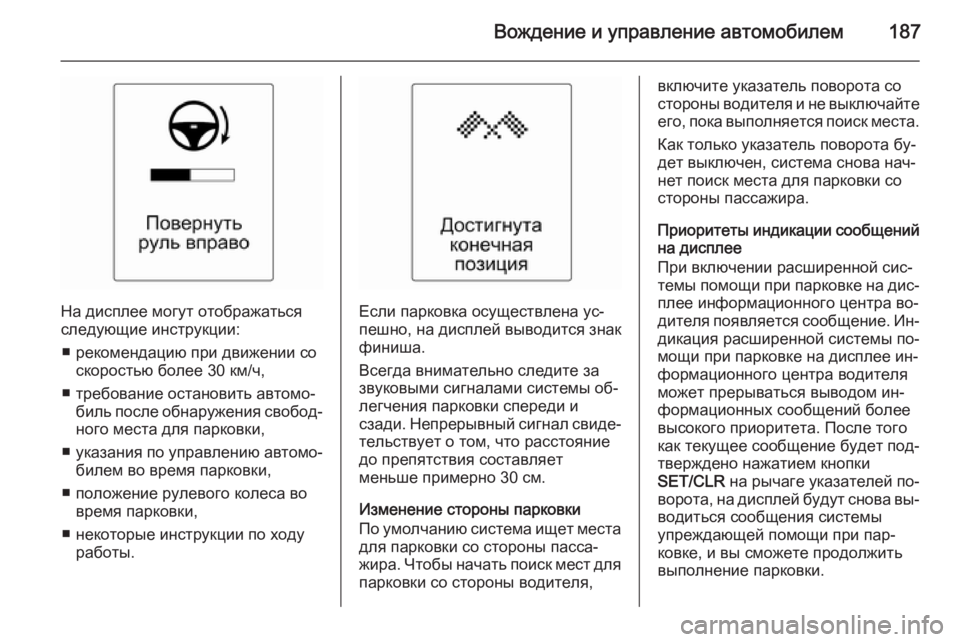

На дисплее могут отображаться
следующие инструкции:
■ рекомендацию при движении со скоростью более 30 км/ч,
■ требование остановить автомо‐ биль после обнаружения свобод‐
ного места для парковки,
■ указания по управлению автомо‐
билем во время парковки,
■ положение рулевого колеса во время парковки,
■ некоторые инструкции по ходу работы.Если парковка осуществлена ус‐
пешно, на дисплей выводится знак
финиша.
Всегда внимательно следите за
звуковыми сигналами системы об‐ легчения парковки спереди и
сзади. Непрерывный сигнал свиде‐ тельствует о том, что расстояние
до препятствия составляет
меньше примерно 30 см.
Изменение стороны парковки
По умолчанию система ищет места
для парковки со стороны пасса‐
жира. Чтобы начать поиск мест для
парковки со стороны водителя,
включите указатель поворота со
стороны водителя и не выключайте его, пока выполняется поиск места.
Как только указатель поворота бу‐
дет выключен, система снова нач‐
нет поиск места для парковки со
стороны пассажира.
Приоритеты индикации сообщений на дисплее
При включении расширенной сис‐
темы помощи при парковке на дис‐ плее информационного центра во‐
дителя появляется сообщение. Ин‐
дикация расширенной системы по‐
мощи при парковке на дисплее ин‐
формационного центра водителя
может прерываться выводом ин‐
формационных сообщений более
высокого приоритета. После того
как текущее сообщение будет под‐
тверждено нажатием кнопки
SET/CLR на рычаге указателей по‐
ворота, на дисплей будут снова вы‐
водиться сообщения системы
упреждающей помощи при пар‐
ковке, и вы сможете продолжить
выполнение парковки.
Page 190 of 287

188Вождение и управление автомобилем

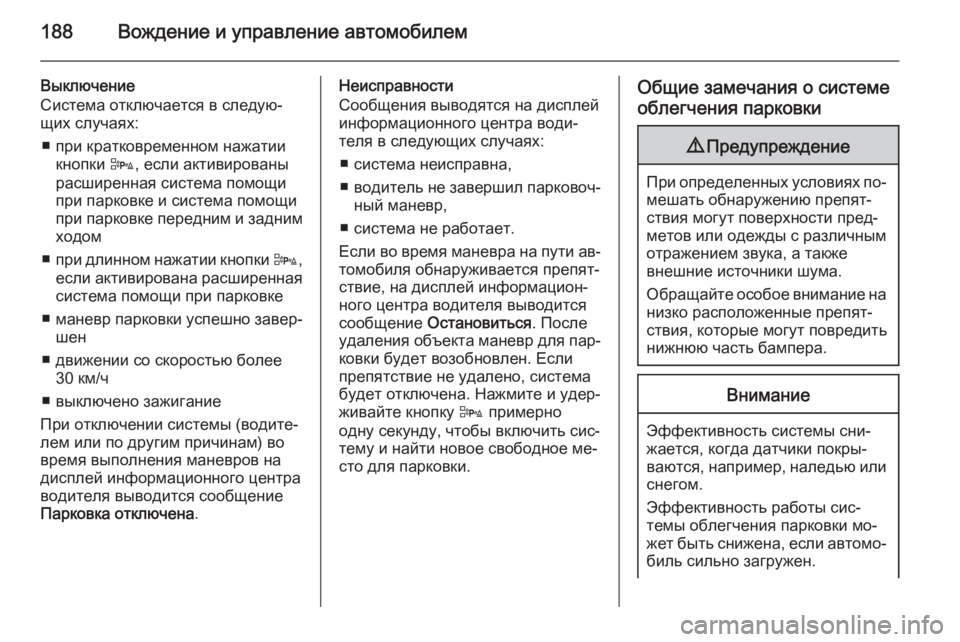

Выключение
Система отключается в следую‐
щих случаях:
■ при кратковременном нажатии кнопки D, если активированы
расширенная система помощи
при парковке и система помощи
при парковке передним и задним
ходом
■ при длинном нажатии кнопки D,
если активирована расширенная
система помощи при парковке
■ маневр парковки успешно завер‐
шен
■ движении со скоростью более 30 км/ч
■ выключено зажигание
При отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей информационного центра
водителя выводится сообщение
Парковка отключена .Неисправности
Сообщения выводятся на дисплей
информационного центра води‐
теля в следующих случаях:
■ система неисправна,
■ водитель не завершил парковоч‐
ный маневр,
■ система не работает.
Если во время маневра на пути ав‐
томобиля обнаруживается препят‐
ствие, на дисплей информацион‐
ного центра водителя выводится
сообщение Остановиться . После
удаления объекта маневр для пар‐ ковки будет возобновлен. Если
препятствие не удалено, система
будет отключена. Нажмите и удер‐
живайте кнопку D примерно
одну секунду, чтобы включить сис‐ тему и найти новое свободное ме‐ сто для парковки.Общие замечания о системе
облегчения парковки9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Эффективность системы сни‐
жается, когда датчики покры‐
ваются, например, наледью или
снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐
биль сильно загружен.
Page 191 of 287

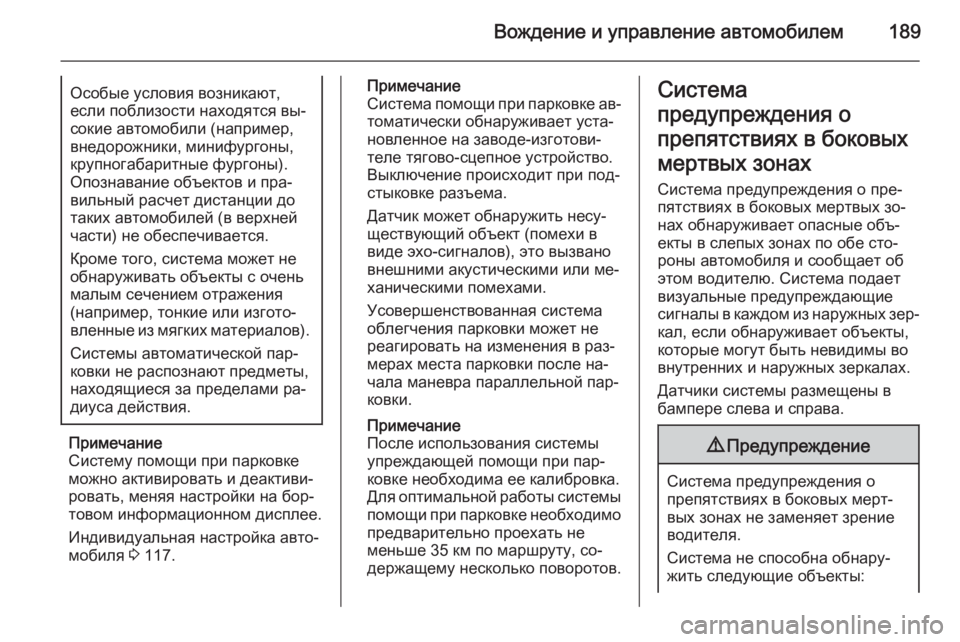

Вождение и управление автомобилем189Особые условия возникают,
если поблизости находятся вы‐
сокие автомобили (например,
внедорожники, минифургоны,
крупногабаритные фургоны).
Опознавание объектов и пра‐
вильный расчет дистанции до
таких автомобилей (в верхней
части) не обеспечивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической пар‐
ковки не распознают предметы,
находящиеся за пределами ра‐
диуса действия.
Примечание
Систему помощи при парковке
можно активировать и деактиви‐
ровать, меняя настройки на бор‐
товом информационном дисплее.
Индивидуальная настройка авто‐
мобиля 3 117.
Примечание
Система помощи при парковке ав‐
томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство. Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано внешними акустическими или ме‐
ханическими помехами.
Усовершенствованная система
облегчения парковки может не
реагировать на изменения в раз‐
мерах места парковки после на‐
чала маневра параллельной пар‐
ковки.
Примечание
После использования системы
упреждающей помощи при пар‐
ковке необходима ее калибровка.
Для оптимальной работы системы
помощи при парковке необходимо предварительно проехать не
меньше 35 км по маршруту, со‐
держащему несколько поворотов.Система
предупреждения о
препятствиях в боковых мертвых зонах
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах обнаруживает опасные объ‐
екты в слепых зонах по обе сто‐
роны автомобиля и сообщает об
этом водителю. Система подает
визуальные предупреждающие
сигналы в каждом из наружных зер‐ кал, если обнаруживает объекты,
которые могут быть невидимы во
внутренних и наружных зеркалах.
Датчики системы размещены в
бампере слева и справа.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
Page 192 of 287

190Вождение и управление автомобилем■ Быстро приближающиеся ав‐томобили, находящиеся за
пределами боковых мертвых
зон.
■ Пешеходов, велосипедистов или животных.
Прежде чем перестроиться в другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения передним
ходом система обнаружит автомо‐
биль в боковой мертвой зоне, при
обгоне или во время обгона другим автомобилем, в соответствующем
наружном зеркале заднего вида за‐
горается желтый предупреждаю‐
щий значок B. Если после этого во‐
дитель включает указатель пово‐
рота, желтый предупреждающий
символ B начинает мигать, преду‐
преждая об опасности смены по‐ лосы движения.
Примечание
Если скорость обгоняющего авто‐
мобиля превышает скорость обго‐ няемого на 10 км/ч или более, пре‐
дупреждающий символ B в соот‐
ветствующем наружном зеркале не загорается.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях
свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐ мобиля опустится ниже указанного
порога, предупреждающие сим‐
волы погаснут. Если после этого в
мертвой зоне обнаруживается ав‐
томобиль, на соответствующей
стороне, как обычно, загораются
предупреждающие символы B.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время,
указывая на исправность системы.
Включить или отключить систему
можно в меню Настройки инфор‐
мационного дисплея,
см. Сохранение индивидуальных
настроек 3 117.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.
Зоны обнаружения
Датчики системы охватывают зону
примерно 3 метра по обе стороны автомобиля. Эта зона начинается у наружного зеркала заднего вида и
уходит назад примерно на 3 метра .
Высота зоны обнаружения состав‐
ляет примерно от 0,5 метра до
2 метров от земли.
Система отключается, если авто‐
мобиль буксирует прицеп.
