2. Inserte completamente la llavepara tornillos de rueda y afloje
cada tornillo media vuelta.
Las ruedas podrían estar protegi‐
das por tornillos de rueda anti‐
rrobo. Para aflojar estos tornillos
específicos, antes de colocar la
llave para tornillos de rueda debe
colocar primero el adaptador de
llave en el cabezal del tornillo. El
adaptador de llave está guardado
en la guantera.3. Asegúrese de que el gato está bien colocado en el punto de ele‐
vación correspondiente del ve‐
hículo.
Algunas versiones tienen faldo‐
nes laterales con tapas para los
puntos de elevación del vehículo:
primero debe retirar la tapa en el
punto de elevación correspon‐
diente.
4. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Page 202 of 239

200Cuidado del vehículo
Acople la manivela del gato y, con
el gato correctamente alineado,
gire la manivela hasta que la
rueda se despegue del suelo.
5. Desenrosque los tornillos de la rueda.
6. Cambie la rueda.
7. Enrosque los tornillos de rueda.
8. Baje el vehículo.
9. Inserte completamente la llave para tornillos de rueda y apriete
los tornillos siguiendo un orden en cruz. El par de apriete es de
110 Nm.
10. Alinee el orificio para la válvula en
el tapacubos de la llanta de acerocon la válvula del neumático an‐
tes del montaje.
Monte los tapones de los tornillos
de la rueda o el tapón central en
la llanta de aleación.
11. Guarde y asegure la rueda cam‐ biada, las herramientas del ve‐
hículo 3 184 y el adaptador de
llave 3 54.
12. Compruebe la presión del neumá‐
tico montado y el par de apriete
del perno de la rueda lo antes po‐ sible.
Haga sustituir o reparar el neumático
averiado lo antes posible.Puntos de apoyo para la
plataforma elevadora
Posición del brazo trasero de la pla‐
taforma elevadora centrado bajo el
rebaje del estribo.
Page 203 of 239

Cuidado del vehículo201
Posición del brazo delantero de la
plataforma elevadora en los bajos.
Rueda de repuesto
Si va a montar una rueda de repuesto diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda
de repuesto temporal y se aplicarían
los límites de velocidad correspon‐ dientes, incluso aunque no haya nin‐
guna etiqueta que lo indique. Con‐
sulte a un taller para conocer el límite de velocidad aplicable.
La rueda de repuesto tiene una llanta
de acero.
Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto está situada enun soporte, debajo del piso del ve‐
hículo.
1. Abra la cubierta del piso del com‐
partimento de carga 3 69.
Extraiga la caja portaobjetos si
está instalada 3 67.
2. Saque la llave para ruedas de la caja de herramientas.
3.Fije la llave para ruedas al tornillo
hexagonal junto a la caja de he‐
rramientas y gírelo en sentido an‐
tihorario hasta percibir una resis‐
tencia.
Page 204 of 239
202Cuidado del vehículo
4. Levante un poco el soporte de larueda de repuesto con la mano y
desenganche la fijación.
5. Baje el soporte de la rueda de re‐
puesto.6. Levante un poco el soporte de la rueda de repuesto con la mano y
suelte el cable de seguridad.
7. Baje el soporte por completo y sa‐
que la rueda de repuesto.
8. Cambie la rueda 3 197.
La rueda dañada debe asegu‐
rarse en el compartimento de
carga; ver a continuación.
9. Levante el soporte vacío de la rueda de repuesto y enganche el
cable de seguridad.
10. Levante el soporte de la rueda de
repuesto y enclave la fijación. El
lado abierto del gancho debe se‐
ñalar en el sentido de marcha.
11. Cierre el soporte de la rueda de repuesto vacío girando el tornillo
hexagonal en sentido horario con la llave para ruedas.
12. Guarde la llave para ruedas y el gato en la caja de herramientas
en el piso del vehículo.
13. Cierre la cubierta del piso del compartimento de carga.
Page 205 of 239

Cuidado del vehículo203
Almacenamiento de una rueda
dañada en el compartimento de carga
El soporte de la rueda de repuesto no está diseñado para otros tamaños de neumáticos distintos al de la rueda de
repuesto.
Una rueda dañada más ancha que la
de repuesto deberá guardarse en el
compartimento de carga y asegu‐
rarse mediante correas. Herramien‐ tas del vehículo 3 184.Ruedas con tamaño de neumáticos
hasta 195/55 R 16 1. Desmonte la cubierta del compar‐
timento de carga y levante el piso
del compartimento de carga.
Guárdelos detrás de los respal‐
dos de los asientos traseros.
2. Desenrosque la tuerca de mari‐ posa y saque la caja de herra‐
mientas.
3. Coloque la rueda pinchada en po‐
sición vertical en la cavidad de la
caja de herramientas, mirando
hacia delante.4. Saque la correa 1 de la caja de
herramientas y pase el extremo
con el lazo por la argolla del lado
derecho.
5. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en la argolla.
Page 206 of 239
204Cuidado del vehículo
6.Meta la correa por los radios de la
rueda tal y como se muestra en la ilustración.
7. Monte el gancho en la argolla del lado izquierdo.
8. Tense la correa y fíjela con la he‐ billa.9. Coloque la caja de herramientasen el interior de la rueda y fíjela
con la correa 2 insertada a través
de dos radios de la rueda.
Ruedas con tamaño de neumáticos
superior a 195/55 R 16 1. Abata los respaldos de los asien‐ tos traseros 3 66.
2. Saque la correa 1 de la caja de
herramientas.
3. Coloque la rueda dañada con la superficie exterior orientada hacia
abajo en el compartimento de
carga.
Page 207 of 239

Cuidado del vehículo205

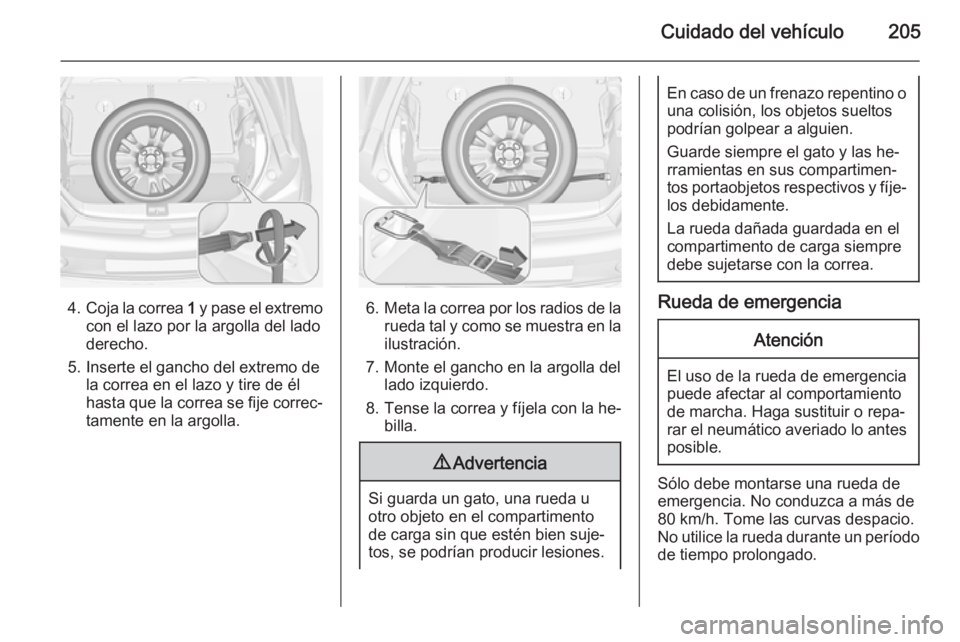

4.Coja la correa 1 y pase el extremo
con el lazo por la argolla del lado
derecho.
5. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en la argolla.6. Meta la correa por los radios de la
rueda tal y como se muestra en lailustración.
7. Monte el gancho en la argolla del lado izquierdo.
8. Tense la correa y fíjela con la he‐ billa.
9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre el gato y las he‐
rramientas en sus compartimen‐
tos portaobjetos respectivos y fíje‐ los debidamente.
La rueda dañada guardada en el
compartimento de carga siempre
debe sujetarse con la correa.
Rueda de emergencia
Atención
El uso de la rueda de emergencia
puede afectar al comportamiento
de marcha. Haga sustituir o repa‐
rar el neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período
de tiempo prolongado.
Page 208 of 239

206Cuidado del vehículo
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo,
monte la rueda de emergencia en el
eje delantero y una rueda normal en el eje trasero.
Cadenas para nieve 3 193.
Rueda de repuesto con
neumático direccional
Si es posible, monte los neumáticos con dirección de rodadura de manera que rueden en el sentido de marcha.
La dirección de rodadura se indica
mediante un símbolo (p. ej., una fle‐
cha) en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
■ Puede verse afectado el comporta‐
miento de marcha. Haga sustituir o reparar el neumático averiado lo
antes posible.
■ Se debe conducir con mucha pre‐ caución en caso de lluvia y nieve.Arranque con cables
No arranque con un cargador rápido.
Un vehículo con la batería del ve‐
hículo descargada puede ponerse en marcha con cables auxiliares de
arranque y la batería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería o daños en los siste‐ mas eléctricos de ambos vehícu‐
los.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las su‐
perficies pintadas. El líquido con‐
tiene ácido sulfúrico, que puede
ocasionar lesiones y daños en
caso de contacto directo con el
mismo.
■ No exponga la batería a llamas descubiertas o chispas.
■ Una batería del vehículo descar‐ gada puede helarse a temperatu‐
ras próximas a 0 °C. Descongele la
batería antes de conectar los ca‐
bles auxiliares de arranque.
■ Lleve gafas y ropa de protección cuando manipule una batería.
■ Utilice una batería auxiliar de la misma tensión (12 voltios). Su ca‐
pacidad (Ah) no debe ser muy infe‐ rior a la de la batería descargada.
■ Utilice cables auxiliares de arran‐ que con bornes aislados y una sec‐
ción mínima de 16 mm 2
(en moto‐
res diésel, de 25 mm 2
).
■ No desconecte la batería del ve‐ hículo descargada.
■ Desconecte todos los consumido‐ res eléctricos innecesarios.
