2015 MAZDA MODEL CX-5 batteri

4-17
Under körning
Starta och stänga av motorn
Batteriet är urkopplat
Motorn kanske inte stängs av omedelbart efter frånkoppling av batteriet. Dessutom måste
funktionerna i i-stop kontrolleras när batteriet kopplas in igen. Anlita en kunnig reparatör.
Vi rekommenderar en auktoriserad Mazda-verkstad.
Wi-stopsystemets OFF-knapp
Genom att hålla knappen intryckt tills
ljudsignalen hörs kan i-stop stängas av
och den gula varningslampan för i-stop
tänds i instrumentgruppen. Genom att
hålla knappen intryckt igen tills
ljudsignalen hörs kan i-stop aktiveras och
den gula varningslampan för i-stop
slocknar i instrumentgruppen.
OBS
Om motorn stängs av med funktionen
i-stop avstängd kommer funktionen
med i-stop att aktiveras när motorn
startas igen.

4-23
Under körning
Instrumentgrupp och visning
Trippmätaren registrerar den totala
sträckan som har körts sedan föregående
nollställning. Nollställ den till ”0.0”
genom att hålla väljaren nedtryckt i mer
än en sekund. Använd denna mätare för
att mäta färdsträckor och räkna ut
bränslekonsumtionen.WVarvräknare
Varvräknaren visar motorvarvtalet i tusen
varv per minut (r/min).
OBS
•(Bilar med audio Typ C/Typ D)
Om bränsleekonomidata nollställs
med bränsleekonomiövervakaren,
eller om trip A nollställs med tripp-
mätaren när funktionen som synkro-
niserar bränsleekonomiövervakaren
och trippmätaren är aktiv, kommer
bränsleekonomidata och trip A att
nollställas samtidigt.
Se bränsleekonomiövervakare på
sida 4-113.
•Bara trippmätaren registrerar
tiondels kilometrar.
•Trippmätaren nollställs när:
• Strömförsörjningen bryts (utlösta
säkringar, eller frånkopplat
batteri).
• Bilen har körts i över 9999,9 km.
Kör inte motorn med varvräknarnålen
i det RÖDA OMRÅDET.
Det kan leda till allvarlig motorskada.
OBS
När varvräknaren når upp till det
STRECKADE OMRÅDET är det en
indikering till föraren att växla innan
varvräknaren når det RÖDA
OMRÅDET.
FÖRSIKTIGT
*1 Området varierar beroende typ av mätare.
*1 Streckat område
*1 Rött område

4-28
Under körning
Instrumentgrupp och visning
•Visning av avståndsidentifieringssystem
(DRSS) (kombinationsinstrument av
typ A)*
•Varning (instrumentgrupp av typ A)
Om du får något problem med färddatorn,
ta kontakt med en kunnig expert, vi
rekommenderar att du tar kontakt med en
auktoriserad Mazda-verkstad.
Läge för körsträcka till tom tank
Det här läget visar det ungefärliga avståndet
som du kan färdas med återstående bränsle,
baserat på bränsleförbrukningen.
Avståndet till tom tank beräknas och visas
varje sekund.
Typ A
Typ B
(Europeisk modell)
(Utom europeisk modell)Läge för genomsnittlig
bränsleförbrukning
Detta läge visar den genomsnittliga
bränsleförbrukningen genom att beräkna
den totala bränsleförbrukningen och
körsträckan sedan bilen köptes,
batteriet återanslöts eller informationen
nollställdes. Genomsnittlig
bränsleförbrukning beräknas och
visas varje minut.
Område
km
OBS
•Även om angivelsen för körsträcka
till tom tank är tillräcklig för den
återstående körsträckan tills
tankning krävs, ska du tanka så
snart som möjligt om bränslenivån
är mycket låg eller varningslampan
för låg bränslenivå tänds.
•Visningen ändras inte om du tankar
mindre än cirka 10 l bränsle.
•Återstående körsträcka är den
sträcka som bilen kan köras innan
alla markeringar om bränslemängd
på bränslemätaren försvinner.
•Om det inte finns någon tidigare
information om bränsleekonomin
som när du nyligen köpt din bil eller
när informationen raderats på grund
av att batteriet kopplas ur, kan
körsträcka till tom tank/avståndet
skilja sig från det angivna värdet.
*Vissa modeller.

4-29
Under körning
Instrumentgrupp och visning
Typ A
Typ B
(Europeisk modell)
(Utom europeisk modell)
Håll INFO intryckt under mer än
1,5 sekunder för att rensa den information
som visas.
Efter att du tryckt på INFO visas - - - L/
100 km i cirka en minut innan bränsleeko-
nomin beräknas om och visas.
Läge för aktuell bränsleförbrukning
Detta läge visar aktuell bränsleförbrukning
genom att beräkna mängden förbrukat
bränsle och körsträckan.
Aktuell bränsleförbrukning beräknas och
visas varannan sekund.Typ A
Typ B
(Europeisk modell)
(Utom europeisk modell)
När hastigheten har sjunkit till ungefär
5 km/h, visas - - - L/100 km på displayen.
Läge för bilens medelhastighet
Detta läge visar bilens medelhastighet
genom att beräkna sträckan och tiden som
körts sedan batteriet anslöts eller data
återställdes.
Bilens medelhastighet beräknas och visas
var 10:e sekund.
Förbrukning
l/100 km
Förbrukning
l/100 km

4-35
Under körning
Instrumentgrupp och visning
Åtgärd: Kontakta en auktoriserad Mazda-verkstad för att få bilen kontrollerad.
Lista på indikationer och metod för åtgärd
Indikering på displayen
Fel i övervakningssystemet
för död vinkel (BSM):
Övervakningssystemet för död
vinkel (BSM) måste kontrolleras.Fel i batteriets styrsystem:
Batteriets styrsystem måste
kontrolleras.Fel på systemet för förbikoppling av
broms: Systemet för förbikoppling av
broms måste kontrolleras.
Indikering på displayen
Fel på fordonssystemet:
Fordonssystemet måste
kontrolleras.Fel i i-ELOOP:
i-ELOOP-systemet måste
kontrolleras.
Fel i SBS:
Smart bromsassistans
(SBS) måste kontrolleras.Fel i SCBS [Forward]:
Bromsassistans i tättrafik
(framåt) måste
kontrolleras.
Fel i SCBS [backning]:
Bromsassistans i tättrafik
(backning) måste
kontrolleras.
SignalVarnings- och indikeringslamporSidan
Huvudvarningslampa 4-42
Bromssystemets varningslampa 4-42
ABS-varningslampa 4-43
Indikeringslampa för elektrisk parkeringsbroms 4-44
BSM
felBatteri
Styrsystem
felFörbikoppling
av broms
Systemfel
Fordonssystem
feli-ELOOP
felSBS
felSCBS
fel
SCBS
Back fel

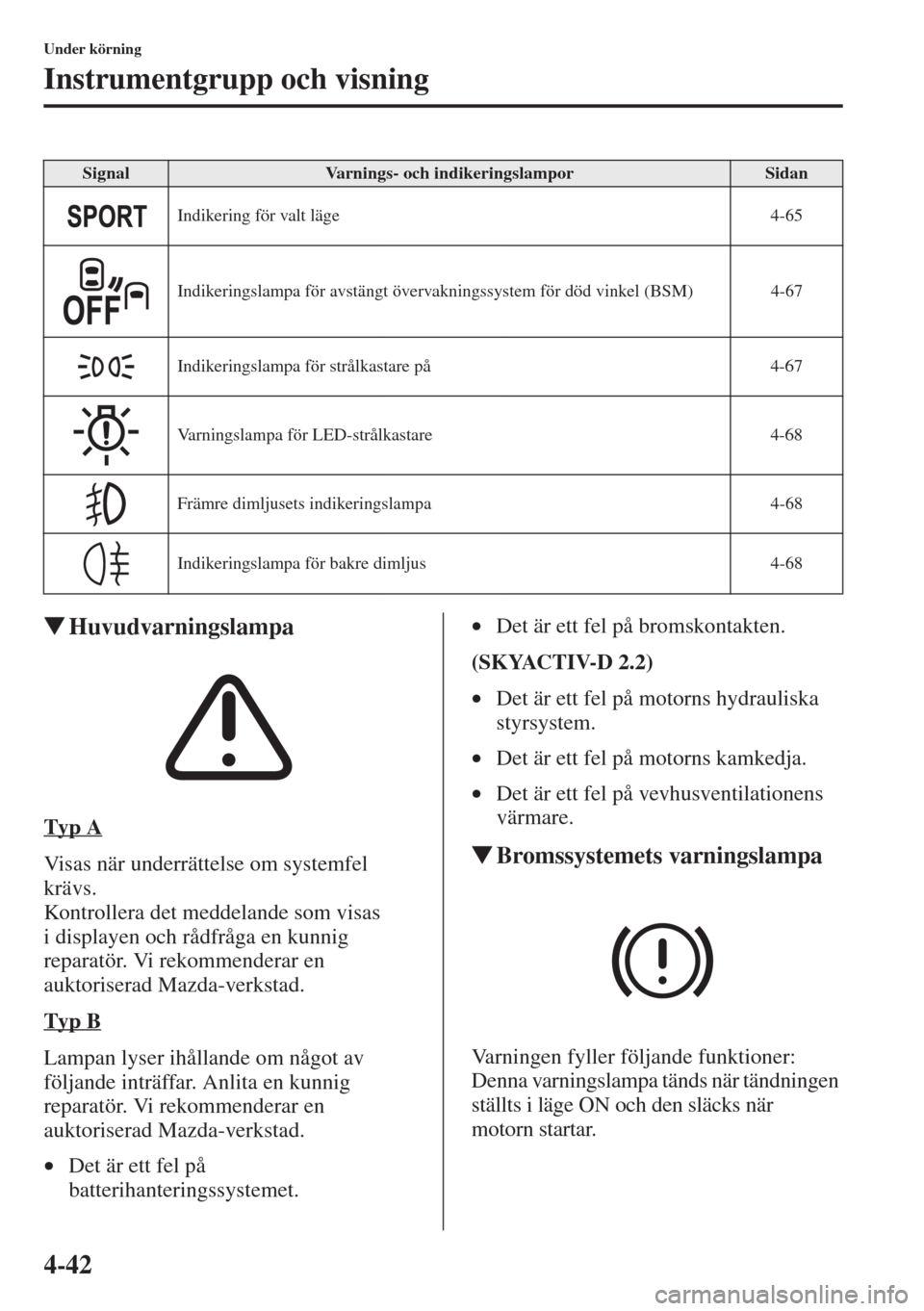

4-42
Under körning
Instrumentgrupp och visning
WHuvudvarningslampa
Typ A
Visas när underrättelse om systemfel
krävs.
Kontrollera det meddelande som visas
i displayen och rådfråga en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Typ B
Lampan lyser ihållande om något av
följande inträffar. Anlita en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
•Det är ett fel på
batterihanteringssystemet.•Det är ett fel på bromskontakten.
(SKYACTIV-D 2.2)
•Det är ett fel på motorns hydrauliska
styrsystem.
•Det är ett fel på motorns kamkedja.
•Det är ett fel på vevhusventilationens
värmare.
WBromssystemets varningslampa
Varningen fyller följande funktioner:
Denna varningslampa tänds när tändningen
ställts i läge ON och den släcks när
motorn startar.
SignalVarnings- och indikeringslamporSidan
Indikering för valt läge 4-65
Indikeringslampa för avstängt övervakningssystem för död vinkel (BSM) 4-67
Indikeringslampa för strålkastare på 4-67
Varningslampa för LED-strålkastare 4-68
Främre dimljusets indikeringslampa 4-68
Indikeringslampa för bakre dimljus 4-68

4-43
Under körning
Instrumentgrupp och visning
Lampan lyser ihållande om något av
följande inträffar:
•Låg bromsvätskenivå
•Fel på bromssystemet
Om lampan för bromssystemet tänds kan
bromsvätskenivån vara låg eller så kan det
vara ett fel på bromssystemet. Stanna
omedelbart och parkera bilen på en säker
plats. Kontakta en kunnig mekaniker,
vi rekommenderar en auktoriserad
Mazda-verkstad.WABS-varningslampa
Om ABS-varningslampan förblir tänd
medan du kör, har ABS-kontrollenheten
upptäckt ett fel i systemet. Om detta
inträffar kommer bromsarna att fungera
normalt som om bilen inte hade ABS.
Om detta skulle ske, låt bilen kontrolleras
av en kunnig reparatör så snart som
möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Kör inte med bromsvarningslampan
tänd. Kontakta en kunnig reparatör
för att kontrollera bromsarna så fort
som möjligt. Vi rekommenderar en
auktoriserad Mazda-reparatör:
Det är farligt att köra med
bromsvarningslampan tänd. Det
innebär att bromsarna kanske inte
fungerar eller slutar fungera när som
helst. Om lampan förblir tänd efter att
parkeringsbromsen har lossats sk
a
bromsarna kontrolleras genast.
Dessutom kan bromsverkan försämras
så att du behöver trampa kraftigare än
vanligt för att få stopp på bilen.
VARNING
FÖRSIKTIGT
OBS
Om motorn startas med ett hjälpbatteri
kan motorns rotation störas och
varningslampan för ABS-systemet
tänds. Om detta inträffar beror det på
svagt batteri, och inte på fel i ABS-
systemet.
Ladda upp batteriet.
Se batteriladdning på sida 6-41.

4-58
Under körning
Instrumentgrupp och visning
WIndikering/varningslampa för
nyckel (röd)/indikeringslampa
(grön)
Typ A
”Keyless System malfunction”
(felpånyckellöst system) visas
Detta meddelande visas om det är
problem med det nyckellösa låssystemet
och tryckknappstartsystemet.
Konsultera en expertreparatör.
Vi rekommenderar en auktoriserad
Mazda-verkstad.
”Set Power to OFF” (stäng av
tändningen) visas
Detta meddelande visas när förardörren
öppnas utan att tändningen är avstängd.”Key not found” (nyckeln hittas inte)
visas
Detta meddelande visas när något av
följande utförs när nyckeln befinner sig
utanför sitt räckviddsområde eller om
den är placerad i bilen där det finns
svårigheter att känna av att nyckeln finns
ibilen.
•Startknappen trycks in med tändningen
avstängd.
•Tändningen är påslagen
•Alla dörrar är stängda utan att
tändningen är avstängd
”Hold key close to start button”
(håll nyckeln nära startknappen)
visas
Detta meddelande visas när något av
följande utförs när nyckeln befinner sig
utanför sitt räckviddsområde eller om
den är placerad i bilen där det finns
svårigheter att känna av att nyckeln finns
ibilen.
•Startknappen trycks in med tändningen
avstängd.
•Bromspedalen är nedtryckt med
tändningen avstängd
”Key Battery is low”
(Svagtnyckelbatteri) visas
Detta meddelande visas när batteriet i
nyckeln börjar ta slut och tändningen
stängs av.
Typ B
Den här indikeringslampan har två färger. Om ovanstående meddelande visas eller
indikeringslampan för tryckknappsstart
(gul) blinkar, kanske motorn inte startar.
Om motorn inte kan startas, prova att
starta den genom att använda nödstarten
för att starta motorn och låt bilen
kontrolleras av en kunnig reparatör så
snart som möjligt. Vi rekommenderar
en auktoriserad Mazda-verkstad.
Se Nödstarta motorn på sidan
sida 4-10.
FÖRSIKTIGT
OBS
Eftersom nyckeln använder
lågintensiva radiovågor, kan varningen
för att nyckeln har avlägsnats från
bilen aktiveras om nyckeln förvaras
tillsammans med ett metallföremål
eller är placerad i ett område med dålig
signalmottagning.
