2015 Lexus IS300h Navigationshandbuch (in German)

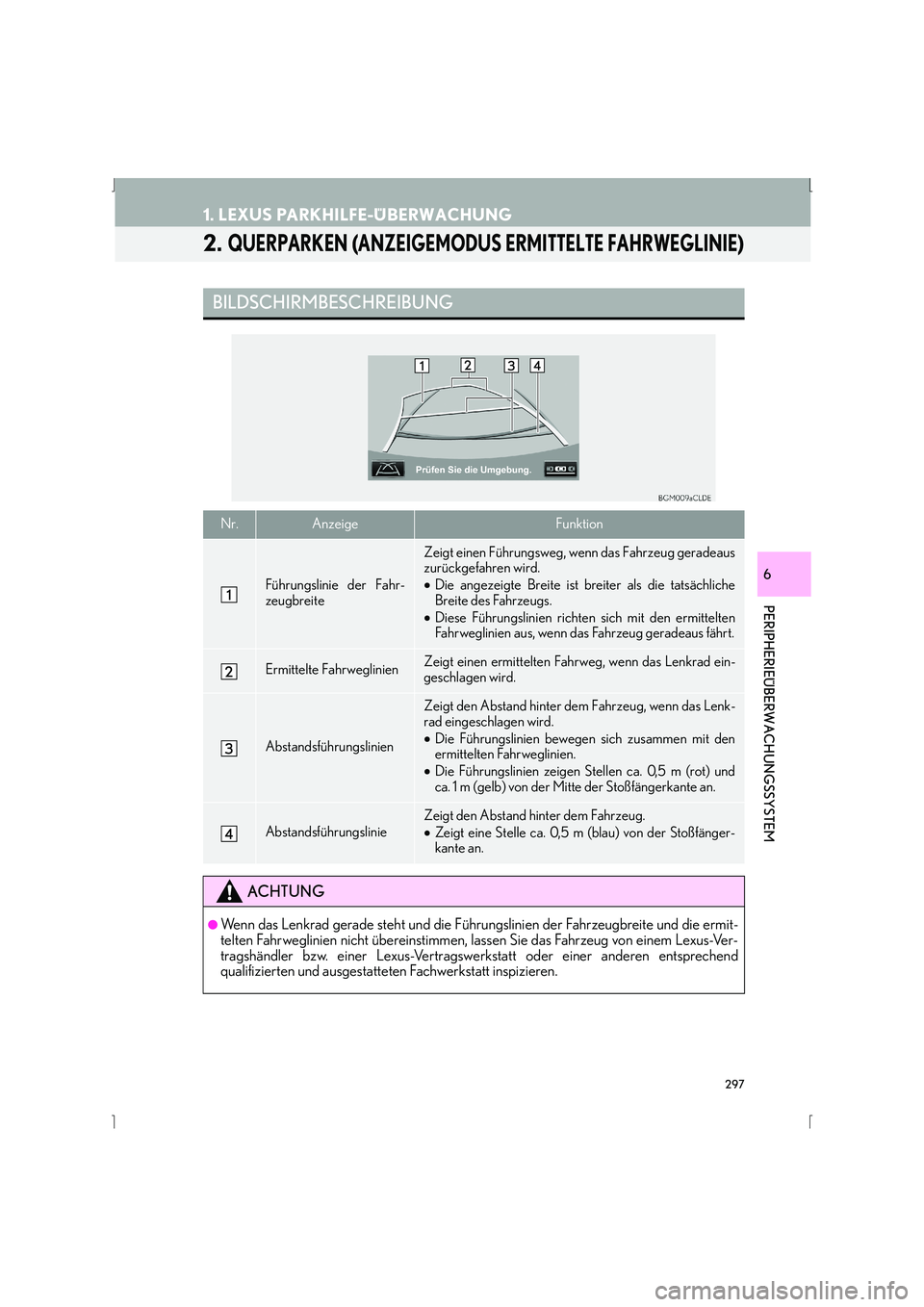

297
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
PERIPHERIEÜBERWACHUNGSSYSTEM
6
2. QUERPARKEN (ANZEIGEMODUS ERMITTELTE FAHRWEGLINIE)
BILDSCHIRMBESCHREIBUNG
Nr.AnzeigeFunktion
Führungslinie der Fahr-
zeugbreite
Zeigt einen Führungsweg, wenn das Fahrzeug geradeaus
zurückgefahren wird.
•Die angezeigte Breite ist breiter als die tatsächliche
Breite des Fahrzeugs.
• Diese Führungslinien richten sich mit den ermittelten
Fahrweglinien aus, wenn das Fahrzeug geradeaus fährt.
Ermittelte FahrweglinienZeigt einen ermittelten Fahr weg, wenn das Lenkrad ein-
geschlagen wird.
Abstandsführungslinien
Zeigt den Abstand hinter dem Fahrzeug, wenn das Lenk-
rad eingeschlagen wird.
• Die Führungslinien bewegen sich zusammen mit den
ermittelten Fahrweglinien.
• Die Führungslinien zeigen Stellen ca. 0,5 m (rot) und
ca. 1 m (gelb) von der Mitte der Stoßfängerkante an.
Abstandsführungslinie
Zeigt den Abstand hinter dem Fahrzeug.
•Zeigt eine Stelle ca. 0,5 m (blau) von der Stoßfänger-
kante an.
ACHTUNG
●Wenn das Lenkrad gerade steht und die Führungslinien der Fahrzeugbreite und die ermit-
telten Fahrweglinien nicht übereinstimmen, lassen Sie das Fahrzeug von einem Lexus-Ver-
tragshändler bzw. einer Lexus-Vertragswe rkstatt oder einer anderen entsprechend
qualifizierten und ausgestatte ten Fachwerkstatt inspizieren.

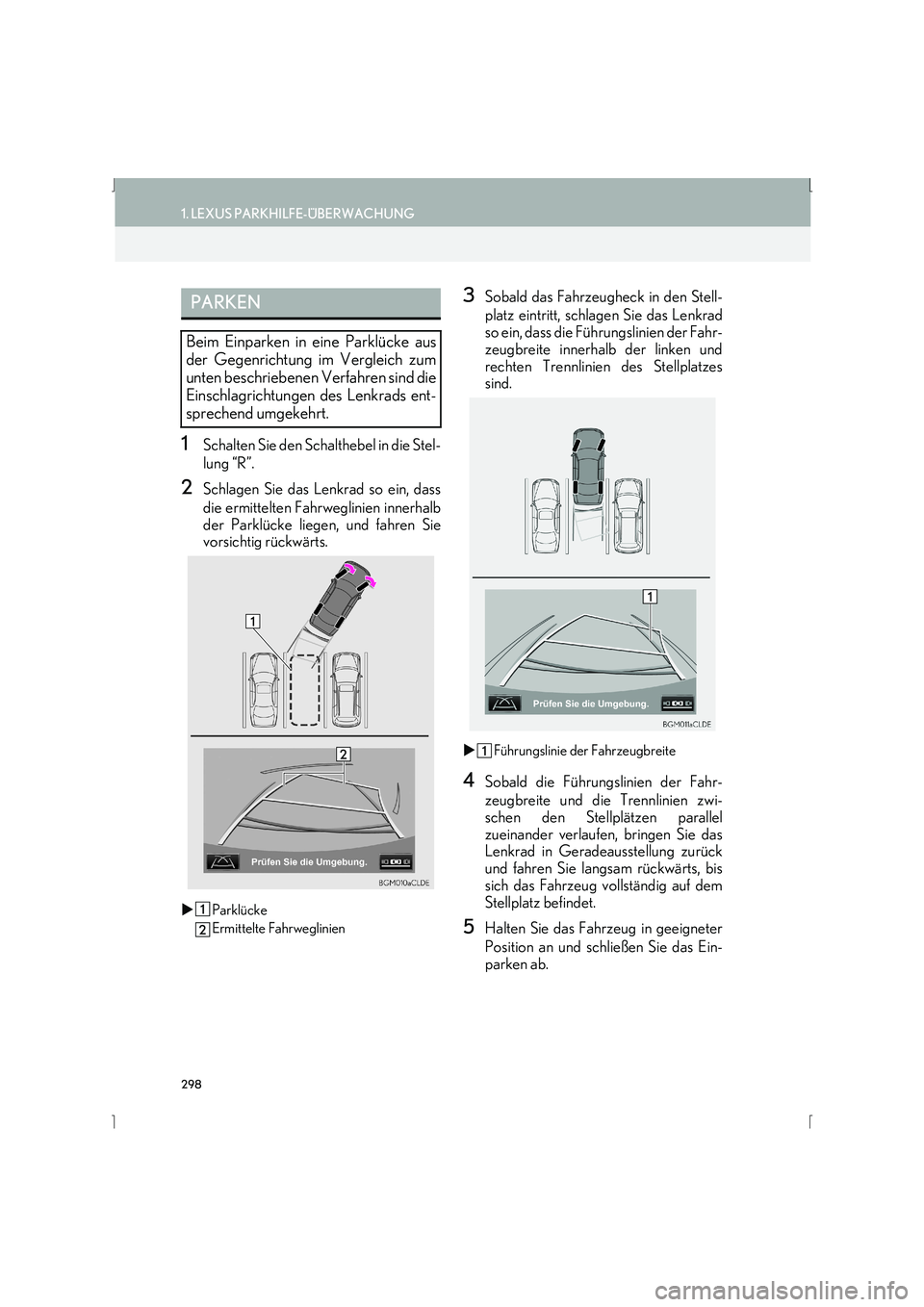

298
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
1Schalten Sie den Schalthebel in die Stel-
lung “R”.
2Schlagen Sie das Lenkrad so ein, dass
die ermittelten Fahrweglinien innerhalb
der Parklücke liegen, und fahren Sie
vorsichtig rückwärts.
XParklücke
Ermittelte Fahrweglinien
3Sobald das Fahrzeugheck in den Stell-
platz eintritt, schlagen Sie das Lenkrad
so ein, dass die Führungslinien der Fahr-
zeugbreite innerhalb der linken und
rechten Trennlinien des Stellplatzes
sind.
X Führungslinie der Fahrzeugbreite
4Sobald die Führungslinien der Fahr-
zeugbreite und die Trennlinien zwi-
schen den Stellplätzen parallel
zueinander verlaufen, bringen Sie das
Lenkrad in Geradeausstellung zurück
und fahren Sie langsam rückwärts, bis
sich das Fahrzeug vollständig auf dem
Stellplatz befindet.
5Halten Sie das Fahrzeug in geeigneter
Position an und schließen Sie das Ein-
parken ab.
PARKEN
Beim Einparken in eine Parklücke aus
der Gegenrichtung im Vergleich zum
unten beschriebenen Verfahren sind die
Einschlagrichtungen des Lenkrads ent-
sprechend umgekehrt.

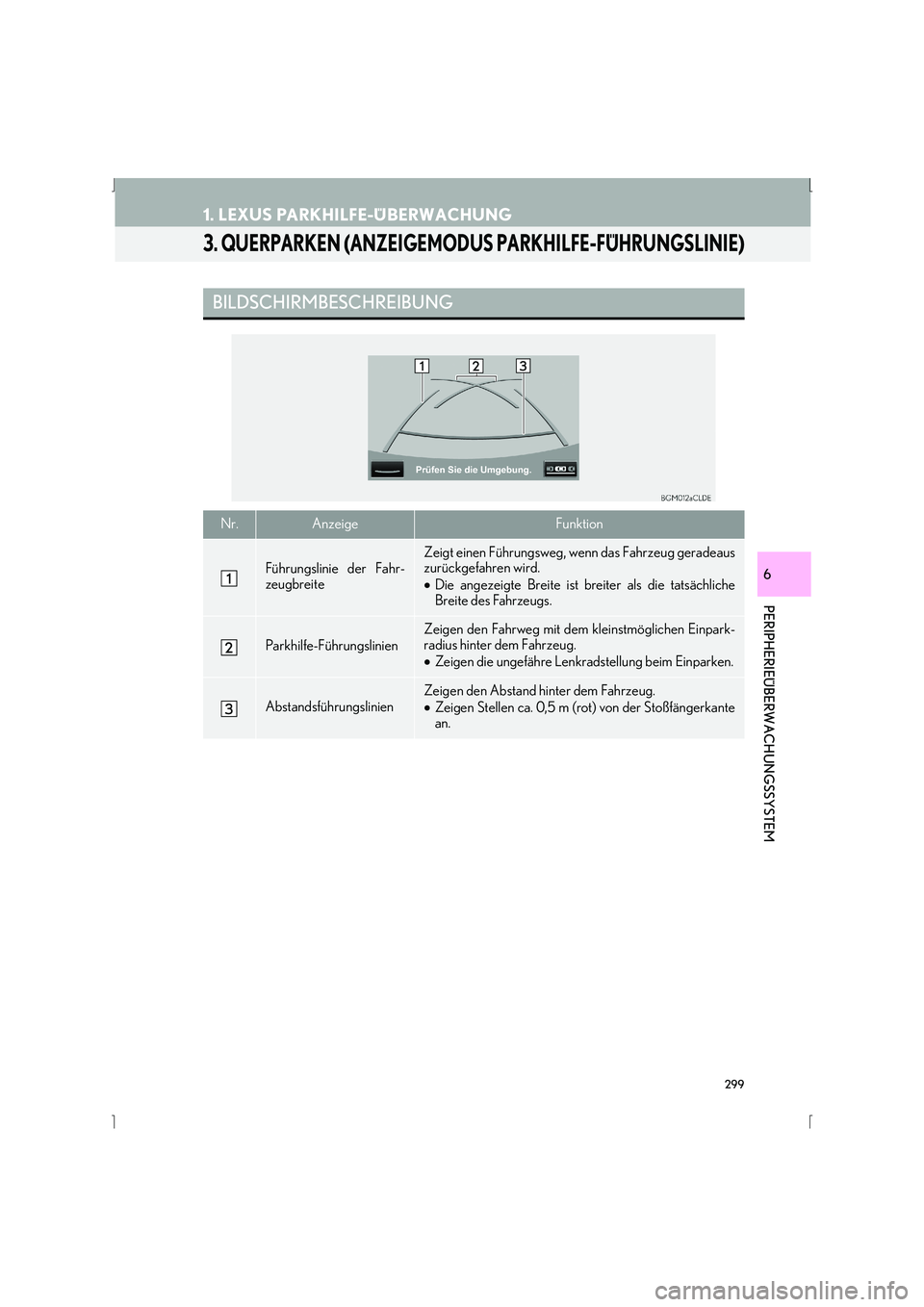

299
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
PERIPHERIEÜBERWACHUNGSSYSTEM
6
3. QUERPARKEN (ANZEIGEMODUS PARKHILFE-FÜHRUNGSLINIE)
BILDSCHIRMBESCHREIBUNG
Nr.AnzeigeFunktion
Führungslinie der Fahr-
zeugbreite
Zeigt einen Führungsweg, wenn das Fahrzeug geradeaus
zurückgefahren wird.
•Die angezeigte Breite ist breiter als die tatsächliche
Breite des Fahrzeugs.
Parkhilfe-Führungslinien
Zeigen den Fahrweg mit dem kleinstmöglichen Einpark-
radius hinter dem Fahrzeug.
•Zeigen die ungefähre Lenkradstellung beim Einparken.
Abstandsführungslinien
Zeigen den Abstand hinter dem Fahrzeug.
•Zeigen Stellen ca. 0,5 m (rot) von der Stoßfängerkante
an.

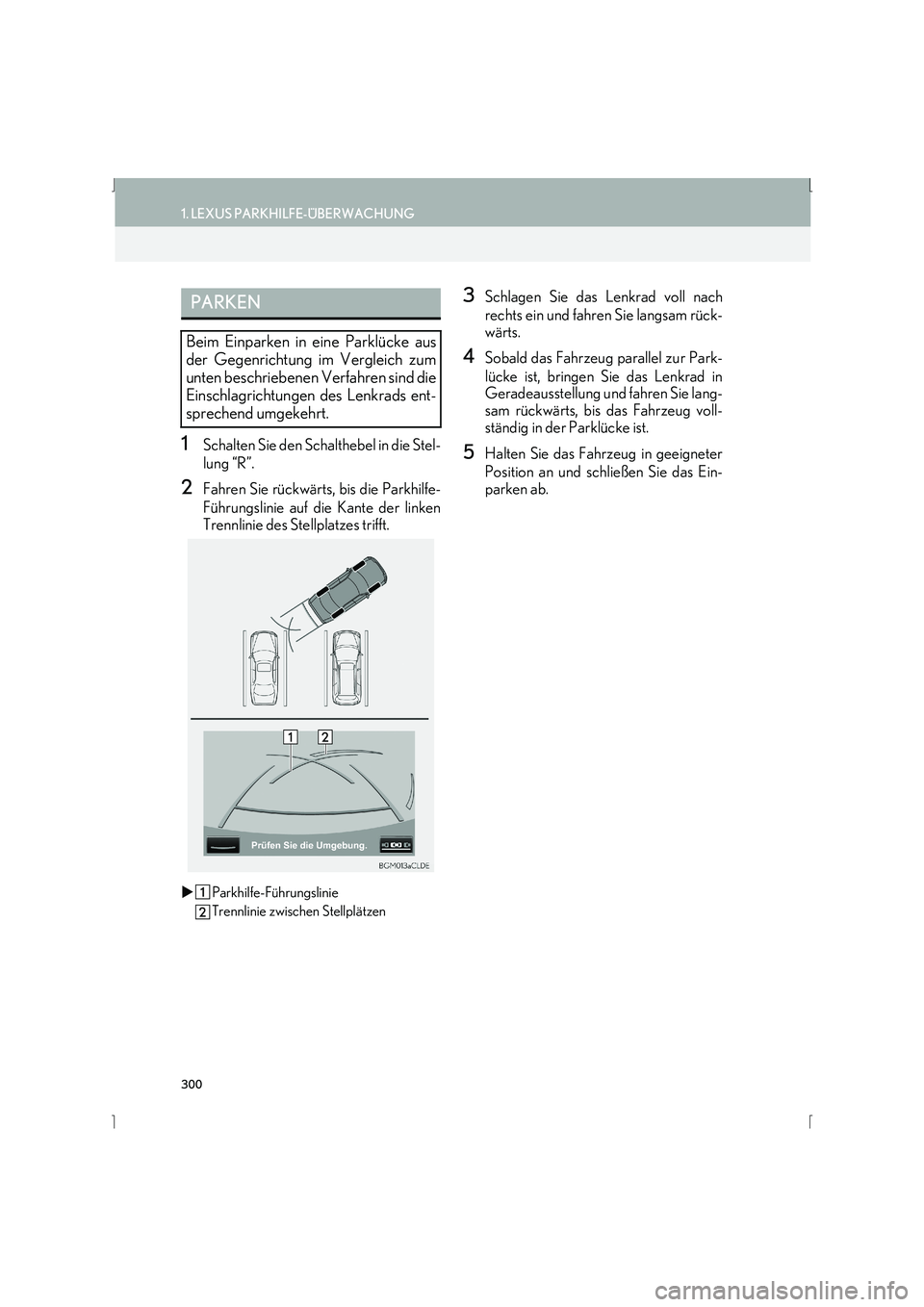

300
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
1Schalten Sie den Schalthebel in die Stel-
lung “R”.
2Fahren Sie rückwärts, bis die Parkhilfe-
Führungslinie auf die Kante der linken
Trennlinie des Stellplatzes trifft.
XParkhilfe-Führungslinie
Trennlinie zwischen Stellplätzen
3Schlagen Sie das Lenkrad voll nach
rechts ein und fahren Sie langsam rück-
wärts.
4Sobald das Fahrzeug parallel zur Park-
lücke ist, bringen Sie das Lenkrad in
Geradeausstellung und fahren Sie lang-
sam rückwärts, bis das Fahrzeug voll-
ständig in der Parklücke ist.
5Halten Sie das Fahrzeug in geeigneter
Position an und schließen Sie das Ein-
parken ab.
PARKEN
Beim Einparken in eine Parklücke aus
der Gegenrichtung im Vergleich zum
unten beschriebenen Verfahren sind die
Einschlagrichtungen des Lenkrads ent-
sprechend umgekehrt.

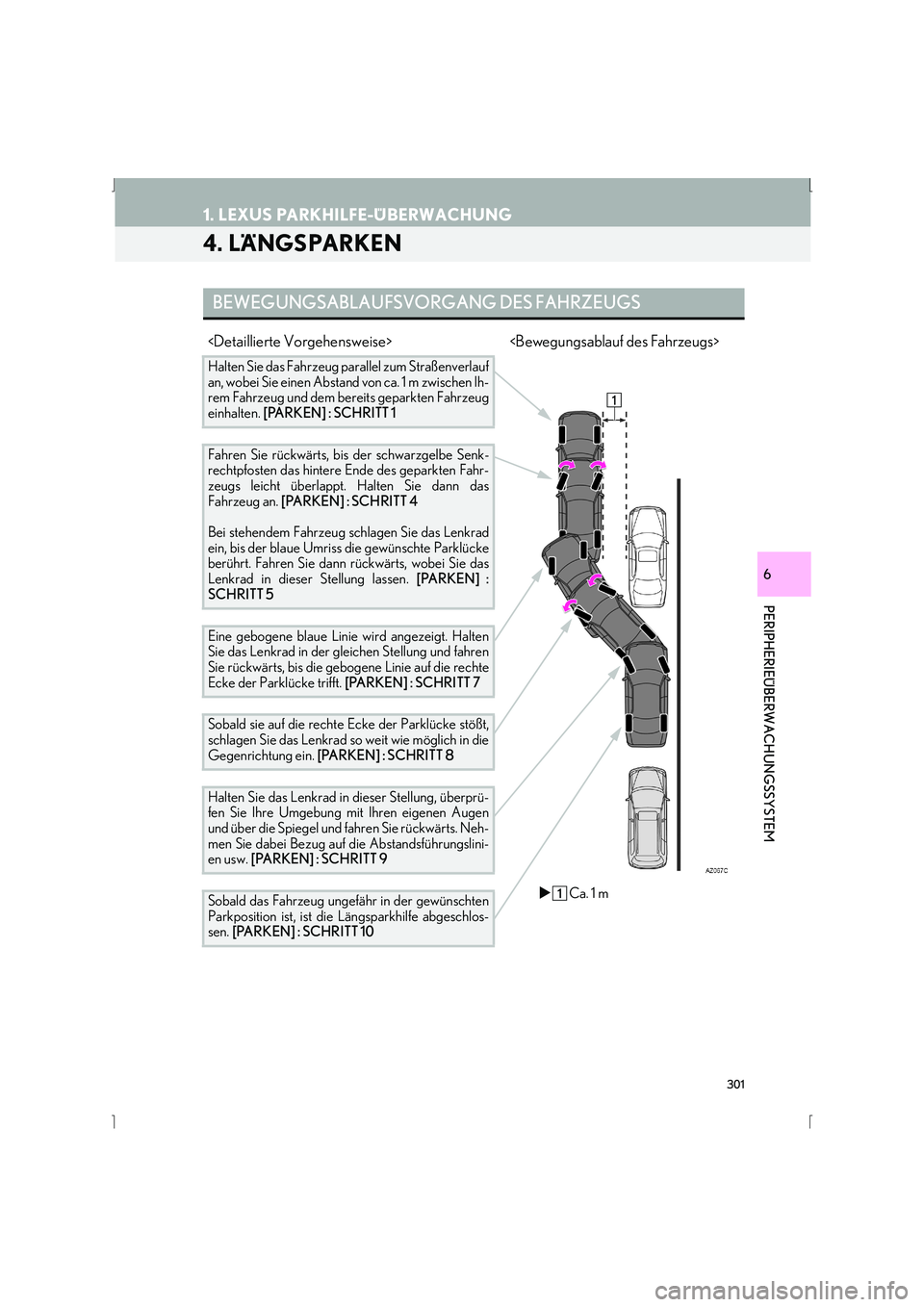

301
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
PERIPHERIEÜBERWACHUNGSSYSTEM
6
4. LÄNGSPARKEN
BEWEGUNGSABLAUFSVORGANG DES FAHRZEUGS

Halten Sie das Fahrzeug parallel zum Straßenverlauf
an, wobei Sie einen Abstand von ca. 1 m zwischen Ih-
rem Fahrzeug und dem bereits geparkten Fahrzeug
einhalten. [PARKEN] : SCHRITT 1
Fahren Sie rückwärts, bis der schwarzgelbe Senk-
rechtpfosten das hintere Ende des geparkten Fahr-
zeugs leicht überlappt. Halten Sie dann das
Fahrzeug an. [PARKEN] : SCHRITT 4
Bei stehendem Fahrzeug schlagen Sie das Lenkrad
ein, bis der blaue Umriss die gewünschte Parklücke
berührt. Fahren Sie dann rückwärts, wobei Sie das
Lenkrad in dieser Stellung lassen. [PARKEN] :
SCHRITT 5
Eine gebogene blaue Linie wird angezeigt. Halten
Sie das Lenkrad in der gleichen Stellung und fahren
Sie rückwärts, bis die gebogene Linie auf die rechte
Ecke der Parklücke trifft. [PARKEN] : SCHRITT 7
Sobald sie auf die rechte Ecke der Parklücke stößt,
schlagen Sie das Lenkrad so weit wie möglich in die
Gegenrichtung ein. [PARKEN] : SCHRITT 8
Halten Sie das Lenkrad in dieser Stellung, überprü-
fen Sie Ihre Umgebung mit Ihren eigenen Augen
und über die Spiegel und fahren Sie rückwärts. Neh-
men Sie dabei Bezug auf die Abstandsführungslini-
en usw. [PARKEN] : SCHRITT 9
Sobald das Fahrzeug ungefähr in der gewünschten
Parkposition ist, ist die Längsparkhilfe abgeschlos-
sen. [PARKEN] : SCHRITT 10X Ca. 1 m

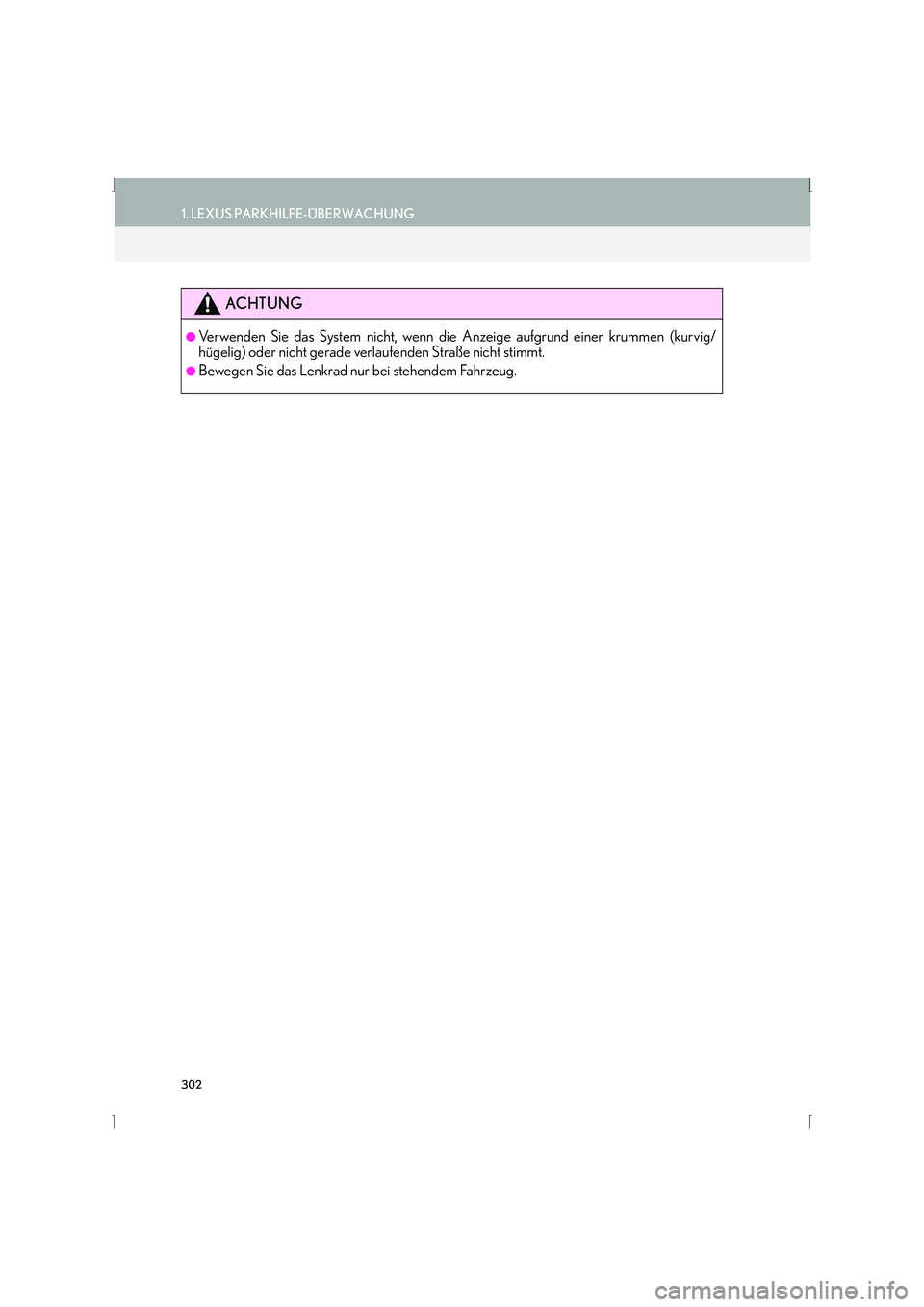

302
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
ACHTUNG
●Verwenden Sie das System nicht, wenn die Anzeige aufgrund einer krummen (kurvig/
hügelig) oder nicht gerade verlaufenden Straße nicht stimmt.
●Bewegen Sie das Lenkrad nur bei stehendem Fahrzeug.

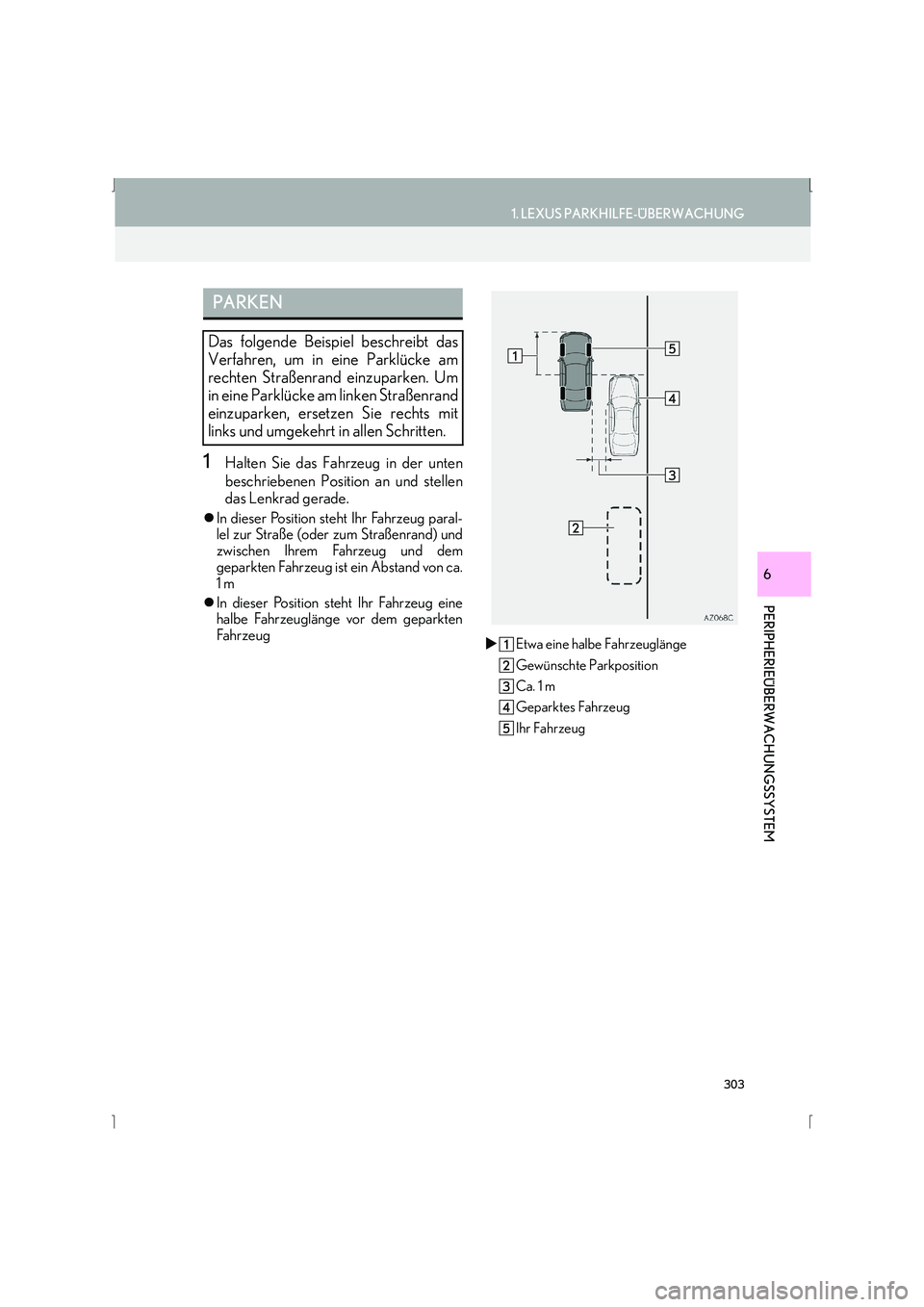

303
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
PERIPHERIEÜBERWACHUNGSSYSTEM
6
1Halten Sie das Fahrzeug in der unten
beschriebenen Position an und stellen
das Lenkrad gerade.
zIn dieser Position steht Ihr Fahrzeug paral-
lel zur Straße (oder zum Straßenrand) und
zwischen Ihrem Fahrzeug und dem
geparkten Fahrzeug ist ein Abstand von ca.
1 m
z In dieser Position steht Ihr Fahrzeug eine
halbe Fahrzeuglänge vor dem geparkten
Fahrzeug
X Etwa eine halbe Fahrzeuglänge
Gewünschte Parkposition
Ca. 1 m
Geparktes Fahrzeug
Ihr Fahrzeug
PARKEN
Das folgende Beispiel beschreibt das
Verfahren, um in eine Parklücke am
rechten Straßenrand einzuparken. Um
in eine Parklücke am linken Straßenrand
einzuparken, ersetzen Sie rechts mit
links und umgekehrt in allen Schritten.

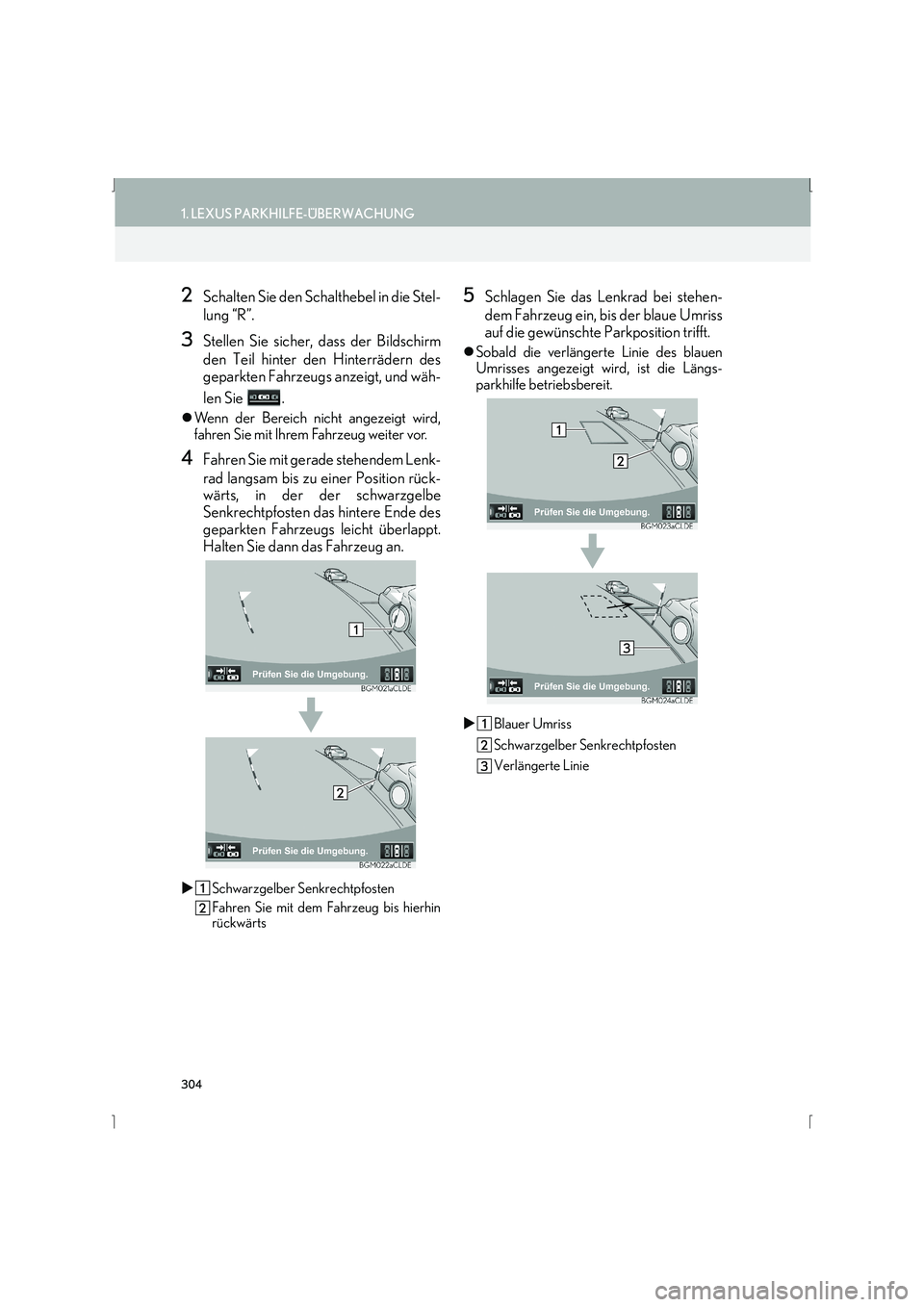

304
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
2Schalten Sie den Schalthebel in die Stel-
lung “R”.
3Stellen Sie sicher, dass der Bildschirm
den Teil hinter den Hinterrädern des
geparkten Fahrzeugs anzeigt, und wäh-
len Sie .
zWenn der Bereich nicht angezeigt wird,
fahren Sie mit Ihrem Fahrzeug weiter vor.
4Fahren Sie mit gerade stehendem Lenk-
rad langsam bis zu einer Position rück-
wärts, in der der schwarzgelbe
Senkrechtpfosten das hintere Ende des
geparkten Fahrzeugs leicht überlappt.
Halten Sie dann das Fahrzeug an.
X Schwarzgelber Senkrechtpfosten
Fahren Sie mit dem Fahrzeug bis hierhin
rückwärts
5Schlagen Sie das Lenkrad bei stehen-
dem Fahrzeug ein, bis der blaue Umriss
auf die gewünschte Parkposition trifft.
zSobald die verlängerte Linie des blauen
Umrisses angezeigt wird, ist die Längs-
parkhilfe betriebsbereit.
X Blauer Umriss
Schwarzgelber Senkrechtpfosten
Verlängerte Linie
