2015 Lexus IS300h Navigationshandbuch (in German)

6
289
IS_Navi_EM
6
2
1
3
4
5
7
8
3. QUERPARKEN
(ANZEIGEMODUS
PARKHILFE-
FÜHRUNGSLINIE) ............................. 299
BILDSCHIRMBESCHREIBUNG ................... 299
PARKEN..................................................................... 300
4. LÄNGSPARKEN ..................................... 301
BEWEGUNGSABLAUFSVORGANG
DES FAHRZEUGS.............................................. 301
PARKEN..................................................................... 303
MODUS ENGES PARKEN.............................. 308
5. VORSICHTSMASSNAHMEN BEI DER LEXUS PARKHILFE-
ÜBERWACHUNG .............................. 310
AUF DEM BILDSCHIRM
ANGEZEIGTER BEREICH ............................ 310
DIE KAMERA .............................................................. 311
UNTERSCHIEDE ZWISCHEN BILDSCHIRM UND
TATSÄCHLICHER STRASSE........................ 312
BEIM ANNÄHERN AN DREIDIMENSIONALE OBJEKTE .............. 314
6. WAS SIE WISSEN SOLLTEN .............. 316
FALLS SIE SYMPTOME
FESTSTELLEN ....................................................... 316
1. LEXUS PARKHILFE-SENSOR........... 319
SENSORARTEN ...................................................... 319
LEXUS PARKHILFE-SENSORSCHALTER......................................... 319
ANZEIGE .................................................................. 320
DAS ENTFERNUNGSDISPLAY UND DER SUMMER.......................................... 321
ERFASSUNGSBEREICH DER SENSOREN........................................................... 323
VON SENSOREN ERFASSTE INFORMATIONEN .......................................... 323
LEXUS PARKHILFE-SENSOR- AUSFALLWARNUNG ................................... 325
2. EINSTELLUNG DER LEXUS PARKHILFE ........................................... 327
EINSTELLUNG DER LAUTSTÄRKE
DES WARNSIGNALS..................................... 328
EINSTELLUNG EINES ULTRASCHALL-PARKHILFE-
DISPLAYS.............................................................. 328
EINSTELLEN VON ANZEIGE UND TONSIGNAL ........................................... 329
2LEXUS PARKHILFE-SENSOR
PERIPHERIEÜBERWACHUNGSSYSTEM

290
IS_Navi_EM

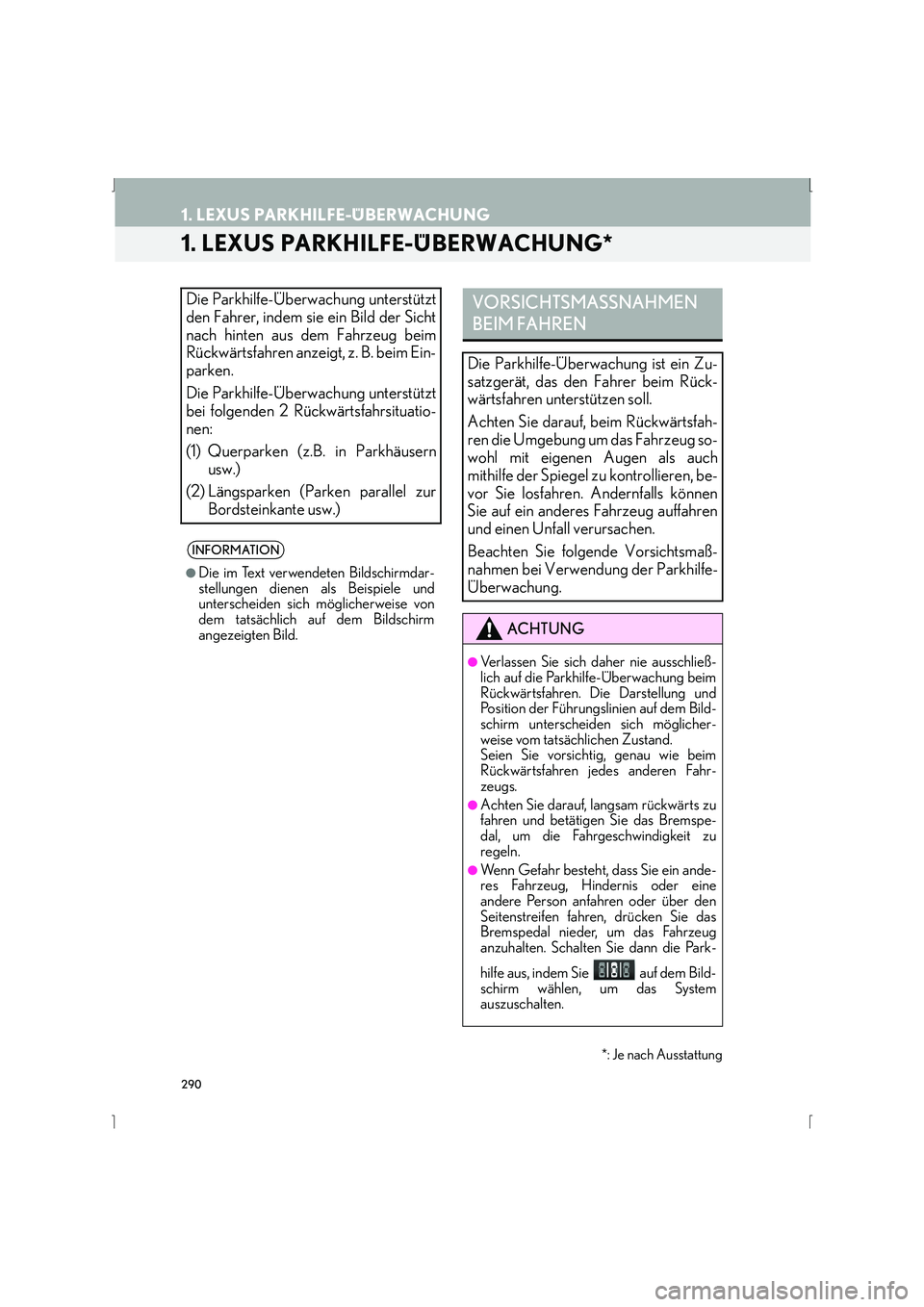

1. LEXUS PARKHILFE-ÜBERWACHUNG
1. LEXUS PARKHILFE-ÜBERWACHUNG*
Die Parkhilfe-Überwachung unterstützt
den Fahrer, indem sie ein Bild der Sicht
nach hinten aus dem Fahrzeug beim
Rückwärtsfahren anzeigt, z. B. beim Ein-
parken.
Die Parkhilfe-Überwachung unterstützt
bei folgenden 2 Rückwärtsfahrsituatio-
nen:
(1) Querparken (z.B. in Parkhäusernusw.)
(2) Längsparken (Parken parallel zur Bordsteinkante usw.)
INFORMATION
●
Die im Text verwendeten Bildschirmdar-
stellungen dienen als Beispiele und
unterscheiden sich möglicherweise von
dem tatsächlich auf dem Bildschirm
angezeigten Bild.
*: Je nach Ausstattung
VORSICHTSMASSNAHMEN
BEIM FAHREN
Die Parkhilfe-Überwachung ist ein Zu-
satzgerät, das den Fahrer beim Rück-
wärtsfahren unterstützen soll.
Achten Sie darauf, beim Rückwärtsfah-
ren die Umgebung um das Fahrzeug so-
wohl mit eigenen Augen als auch
mithilfe der Spiegel zu kontrollieren, be-
vor Sie losfahren. Andernfalls können
Sie auf ein anderes Fahrzeug auffahren
und einen Unfall verursachen.
Beachten Sie folgende Vorsichtsmaß-
nahmen bei Verwendung der Parkhilfe-
Überwachung.
ACHTUNG
●Verlassen Sie sich daher nie ausschließ-
lich auf die Parkhilfe-Überwachung beim
Rückwärtsfahren. Die Darstellung und
Position der Führungslinien auf dem Bild-
schirm unterscheiden sich möglicher-
weise vom tatsächlichen Zustand.
Seien Sie vorsichtig, genau wie beim
Rückwärtsfahren jedes anderen Fahr-
zeugs.
●Achten Sie darauf, langsam rückwärts zu
fahren und betätigen Sie das Bremspe-
dal, um die Fahrgeschwindigkeit zu
regeln.
●Wenn Gefahr besteht, dass Sie ein ande-
res Fahrzeug, Hindernis oder eine
andere Person anfahren oder über den
Seitenstreifen fahren, drücken Sie das
Bremspedal nieder, um das Fahrzeug
anzuhalten. Schalten Sie dann die Park-
hilfe aus, indem Sie auf dem Bild-
schirm wählen, um das System
auszuschalten.

291
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
PERIPHERIEÜBERWACHUNGSSYSTEM
6

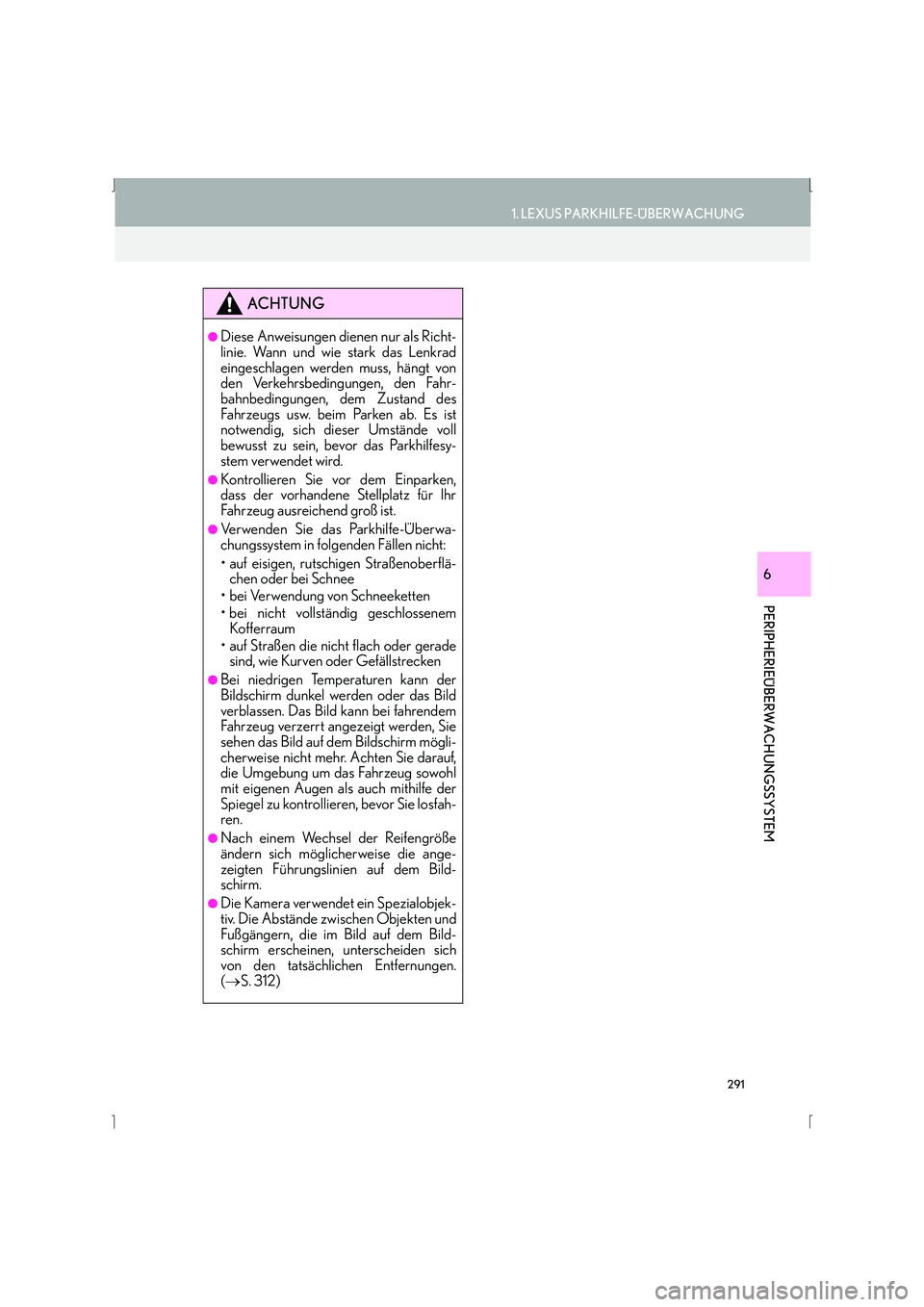

ACHTUNG
●Diese Anweisungen dienen nur als Richt-
linie. Wann und wie stark das Lenkrad
eingeschlagen werden muss, hängt von
den Verkehrsbedingungen, den Fahr-
bahnbedingungen, dem Zustand des
Fahrzeugs usw. beim Parken ab. Es ist
notwendig, sich dieser Umstände voll
bewusst zu sein, bevor das Parkhilfesy-
stem verwendet wird.
●Kontrollieren Sie vor dem Einparken,
dass der vorhandene Stellplatz für Ihr
Fahrzeug ausreichend groß ist.
●Verwenden Sie das Parkhilfe-Überwa-
chungssystem in folgenden Fällen nicht:
• auf eisigen, rutschigen Straßenoberflä-chen oder bei Schnee
• bei Verwendung von Schneeketten
• bei nicht vollständig geschlossenem Kofferraum
• auf Straßen die nicht flach oder gerade sind, wie Kurven oder Gefällstrecken
●Bei niedrigen Temperaturen kann der
Bildschirm dunkel werden oder das Bild
verblassen. Das Bild kann bei fahrendem
Fa h r ze ug ve r z er r t a n ge z ei g t werd e n, S i e
sehen das Bild auf dem Bildschirm mögli-
cherweise nicht mehr. Achten Sie darauf,
die Umgebung um das Fahrzeug sowohl
mit eigenen Augen als auch mithilfe der
Spiegel zu kontrollieren, bevor Sie losfah-
ren.
●Nach einem Wechsel der Reifengröße
ändern sich möglicherweise die ange-
zeigten Führungslinien auf dem Bild-
schirm.
●Die Kamera verwendet ein Spezialobjek-
tiv. Die Abstände zwischen Objekten und
Fußgängern, die im Bild auf dem Bild-
schirm erscheinen, unterscheiden sich
von den tatsächlichen Entfernungen.
(→ S. 312)

292
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
zDie Parkhilfe-Überwachung zeigt den zuletzt verwendeten Parkmodus zuerst an.
XQuerparken XLängsparken
BILDSCHIRMANZEIGE
Der Bildschirm der Parkhilfe-Überwachung wird angezeigt, wenn der Schalthebel in
die Stellung “R” geschaltet wird, während der Motorschalter sich in
der Betriebsart IGNITION ON befindet.
Nr.AnzeigeFunktion
Bildschirmtaste Anzeigemodus-
wechselWechselt den Anzeigemodus.
Bildschirmtaste Parkmoduswech-
selWechselt den Parkmodus (zwischen Bildschirm
für Quer- und Längsparkhilfe)
Bildschirmtaste Enges Parken
Ein/AusSchaltet Enges Parken ein oder aus. ( →S. 296)
Lexus Parkhilfe-Sensor
Wenn ein Hindernis bei eingeschaltetem Lexus
Parkhilfe-Sensor erfasst wird, wird eine Anzeige
in der oberen rechten Ecke des Bildschirms ange-
zeigt.

293
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
PERIPHERIEÜBERWACHUNGSSYSTEM
6

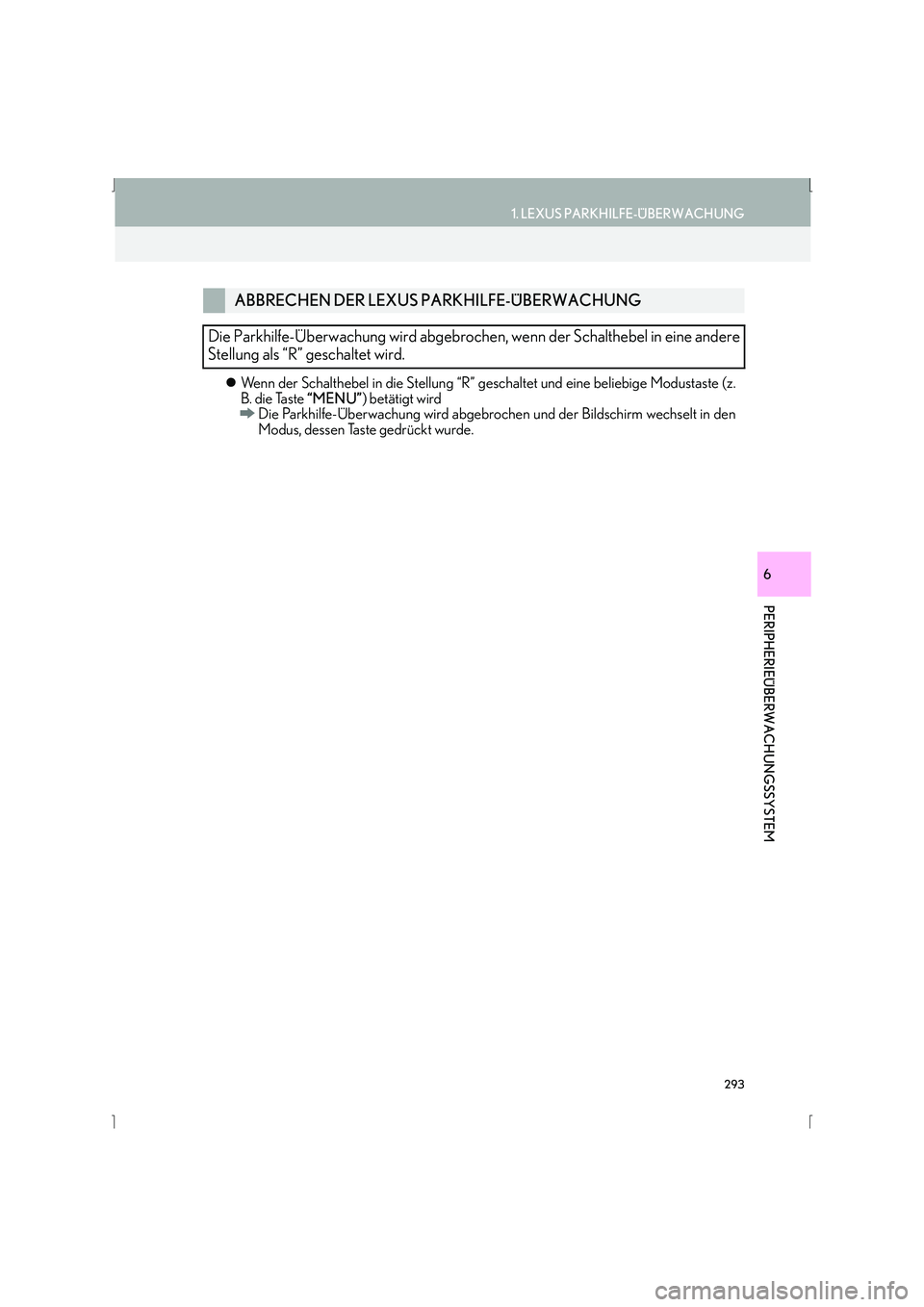

zWenn der Schalthebel in die Stellung “R” gesc haltet und eine beliebige Modustaste (z.
B. die Taste “MENU”) betätigt wird
¨Die Parkhilfe-Überwachung wird abgebroche n und der Bildschirm wechselt in den
Modus, dessen Taste gedrückt wurde.
ABBRECHEN DER LEXUS PARKHILFE-ÜBERWACHUNG
Die Parkhilfe-Überwachung wird abgebrochen, wenn der Schalthebel in eine andere
Stellung als “R” geschaltet wird.

294
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM

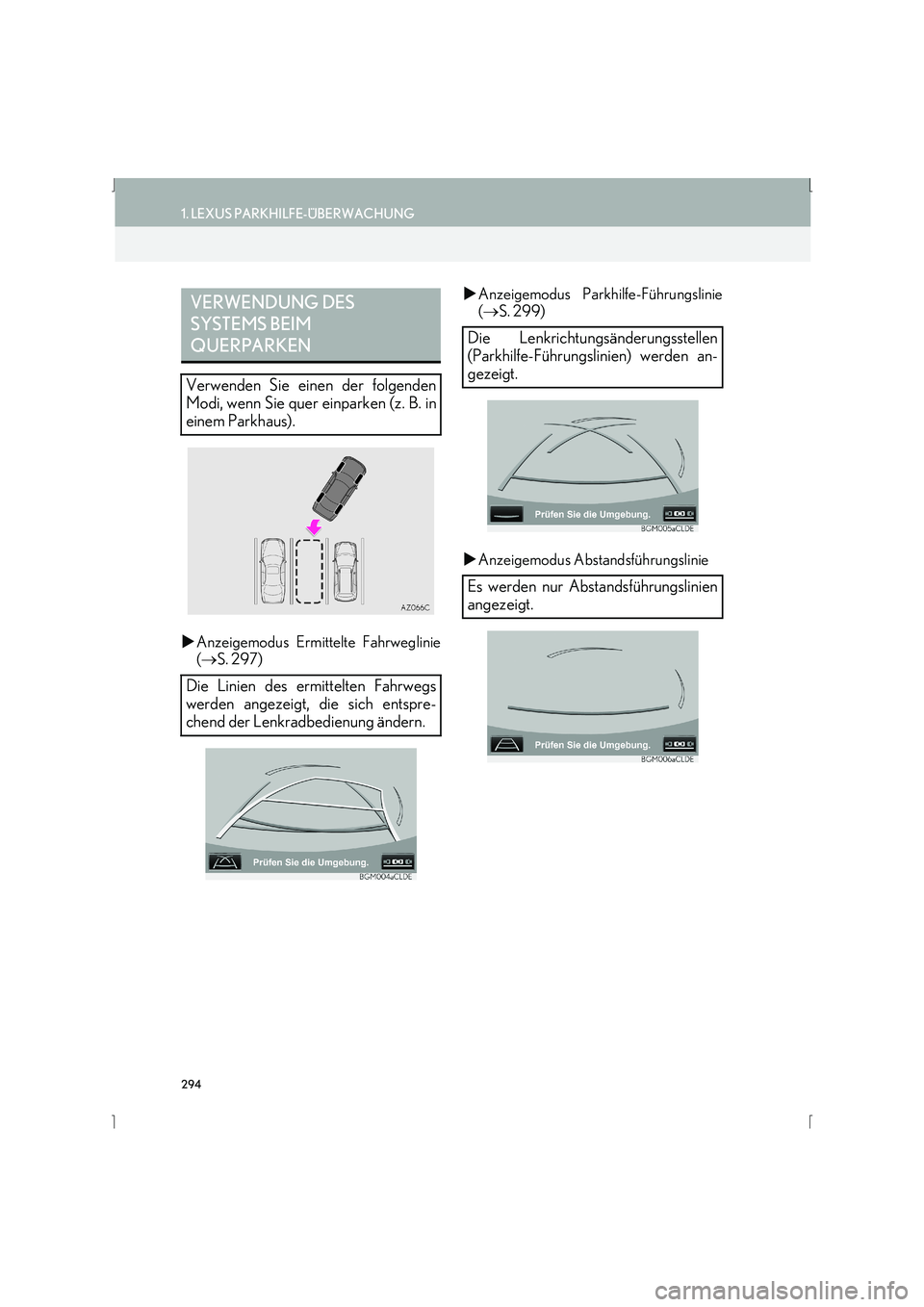

XAnzeigemodus Ermittelte Fahrweglinie
(→ S. 297) X
Anzeigemodus Parkhilfe-Führungslinie
(→ S. 299)
X Anzeigemodus Abstandsführungslinie
VERWENDUNG DES
SYSTEMS BEIM
QUERPARKEN
Verwenden Sie einen der folgenden
Modi, wenn Sie quer einparken (z. B. in
einem Parkhaus).
Die Linien des ermittelten Fahrwegs
werden angezeigt, die sich entspre-
chend der Lenkradbedienung ändern.
Die Lenkrichtungsänderungsstellen
(Parkhilfe-Führungslinien) werden an-
gezeigt.
Es werden nur Abstandsführungslinien
angezeigt.

295
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM
PERIPHERIEÜBERWACHUNGSSYSTEM
6

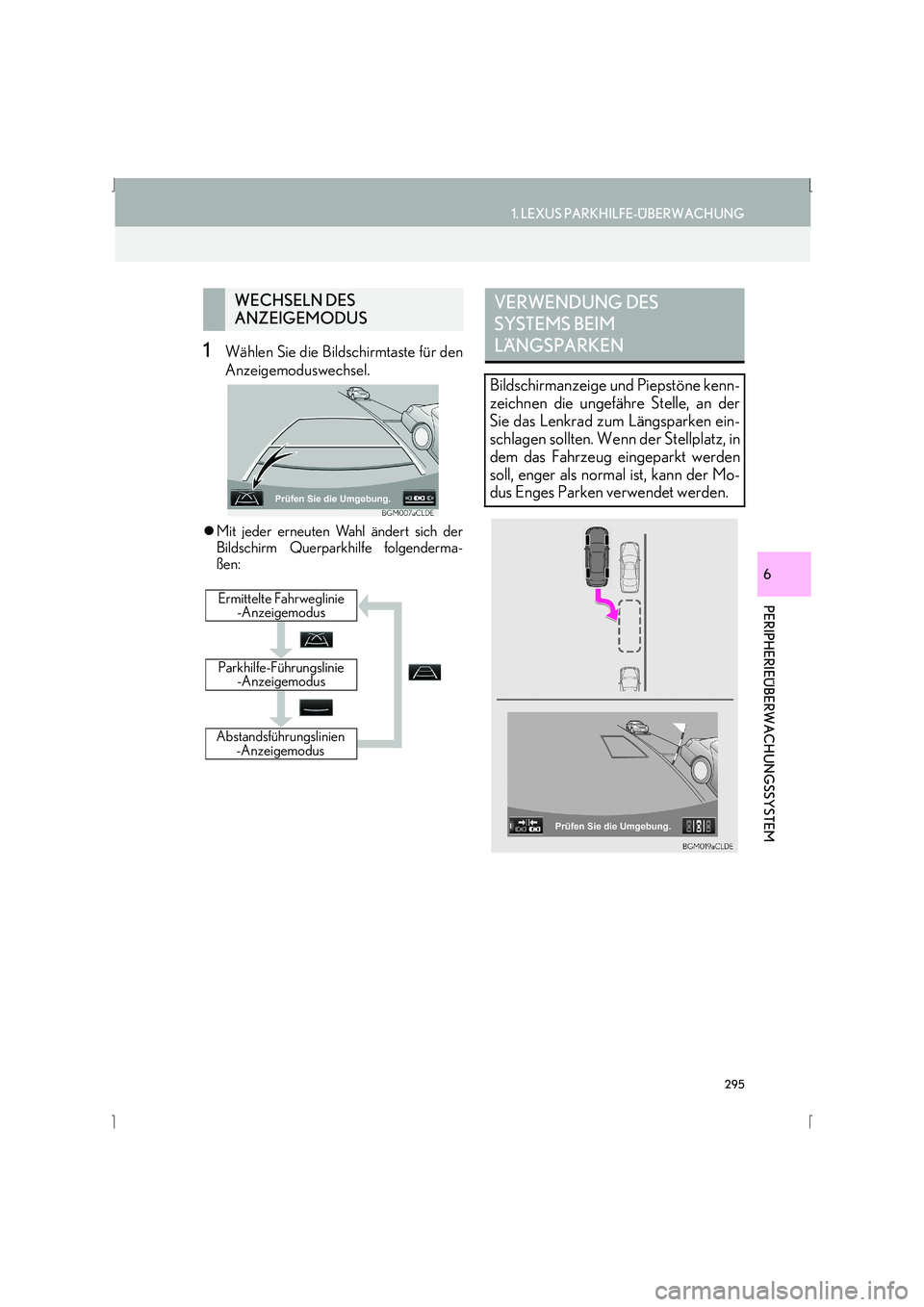

1Wählen Sie die Bildschirmtaste für den
Anzeigemoduswechsel.
zMit jeder erneuten Wahl ändert sich der
Bildschirm Querparkhilfe folgenderma-
ßen:
WECHSELN DES
ANZEIGEMODUS
Abstandsführungslinien
-Anzeigemodus
Parkhilfe-Führungslinie -Anzeigemodus
Ermittelte Fahrweglinie -Anzeigemodus
VERWENDUNG DES
SYSTEMS BEIM
LÄNGSPARKEN
Bildschirmanzeige und Piepstöne kenn-
zeichnen die ungefähre Stelle, an der
Sie das Lenkrad zum Längsparken ein-
schlagen sollten. Wenn der Stellplatz, in
dem das Fahrzeug eingeparkt werden
soll, enger als normal ist, kann der Mo-
dus Enges Parken verwendet werden.

296
1. LEXUS PARKHILFE-ÜBERWACHUNG
IS_Navi_EM

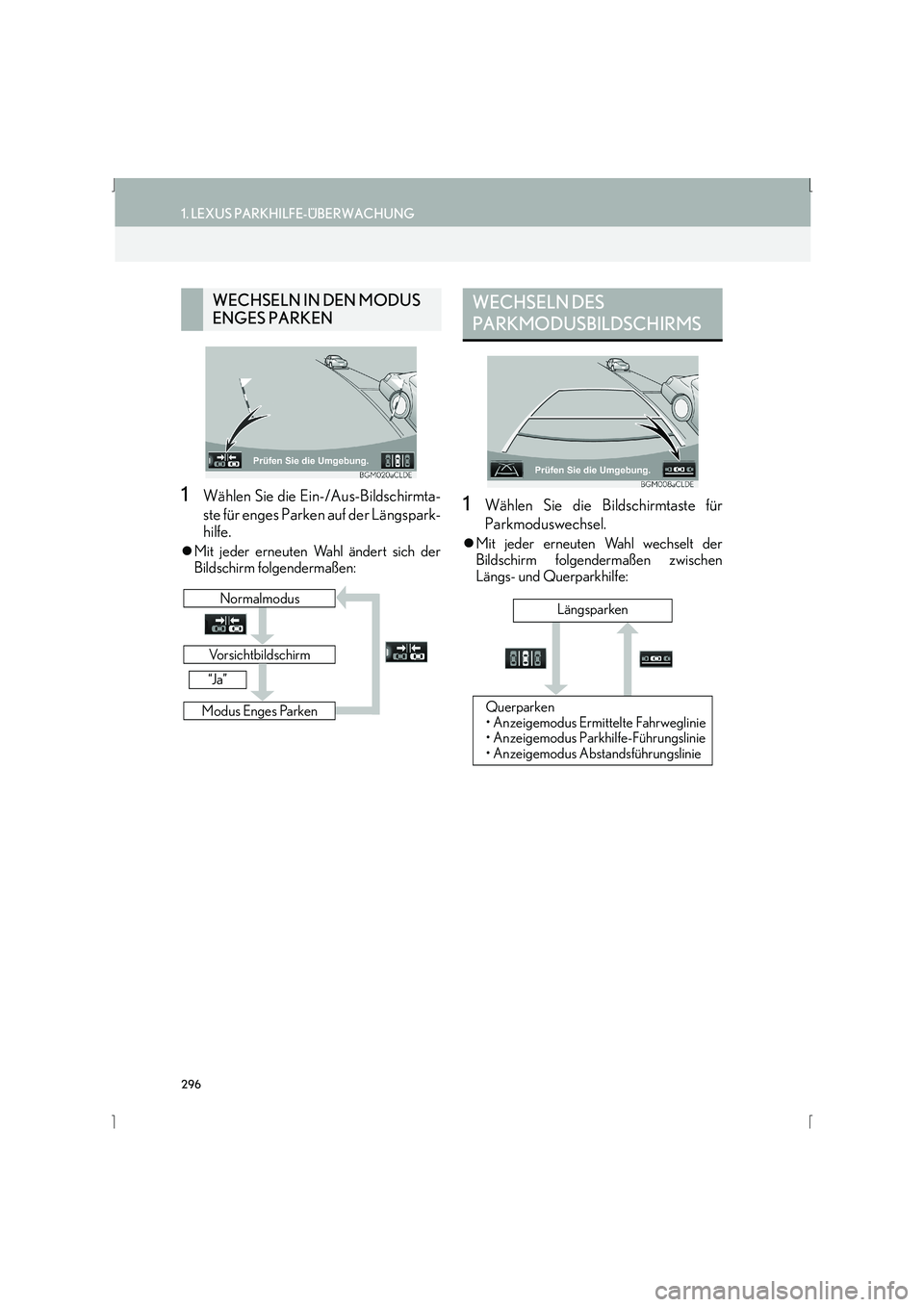

1Wählen Sie die Ein-/Aus-Bildschirmta-
ste für enges Parken auf der Längspark-
hilfe.
zMit jeder erneuten Wahl ändert sich der
Bildschirm folgendermaßen:
1Wählen Sie die Bildschirmtaste für
Parkmoduswechsel.
z Mit jeder erneuten Wahl wechselt der
Bildschirm folgendermaßen zwischen
Längs- und Querparkhilfe:
WECHSELN IN DEN MODUS
ENGES PARKEN
Vorsichtbildschirm
Normalmodus
Modus Enges Parken
“J a ”
WECHSELN DES
PARKMODUSBILDSCHIRMS
Querparken
• Anzeigemodus Ermittelte Fahrweglinie
• Anzeigemodus Parkhilfe-Führungslinie
• Anzeigemodus Abstandsführungslinie Längsparken
