2015 Lancia Delta Manual de Uso e Manutenção (in Portuguese)

EM EMERGÊNCIA223
4

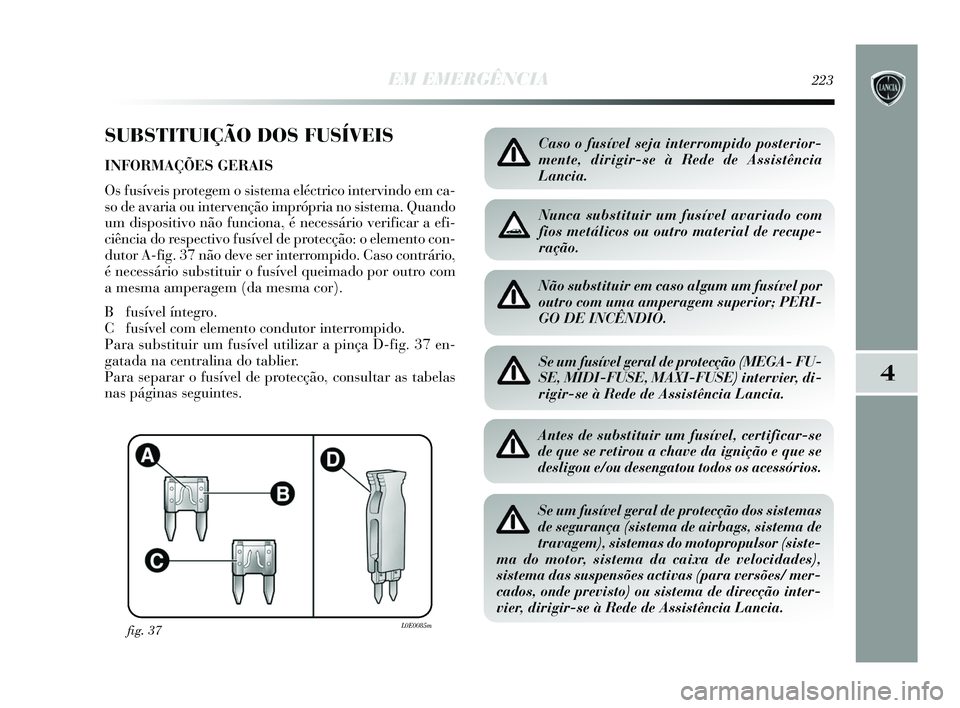

SUBSTITUIÇÃO DOS FUSÍVEIS
INFORMAÇÕES GERAIS
Os fusíveis protegem o sistema eléctrico intervindo em ca-
so de avaria ou intervenção imprópria no sistema. Quando
um dispositivo não funciona, é necessário verificar a efi-
ciência do respectivo fusível de protecção: o elemento con-
dutor A-fig. 37 não deve ser interrompido. Caso contrário,
é necessário substituir o fusível queimado por outro com
a mesma amperagem (da mesma cor).
B fusível íntegro.
C fusível com elemento condutor interrompido.
Para substituir um fusível utilizar a pinça D-fig. 37 en-
gatada na centralina do tablier.
Para separar o fusível de protecção, consultar as tabelas
nas páginas seguintes.
fig. 37L0E0085m
Caso o fusível seja interrompido posterior-
mente, dirigir-se à Rede de Assistência
Lancia.
Nunca substituir um fusível avariado com
fios metálicos ou outro material de recupe-
ração.
Não substituir em caso algum um fusível por
outro com uma amperagem superior; PERI-
GO DE INCÊNDIO.
Se um fusível geral de protecção (MEGA- FU-
SE, MIDI-FUSE, MAXI-FUSE) intervier, di-
rigir-se à Rede de Assistência Lancia.
Antes de substituir um fusível, certificar-se
de que se retirou a chave da ignição e que se
desligou e/ou desengatou todos os acessórios.
Se um fusível geral de protecção dos sistemas
de segurança (sistema de airbags, sistema de
travagem), sistemas do motopropulsor (siste-
ma do motor, sistema da caixa de velocidades),
sistema das suspensões activas (para versões/ mer-
cados, onde previsto) ou sistema de direcção inter-
vier, dirigir-se à Rede de Assistência Lancia.
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 223

224EM EMERGÊNCIA

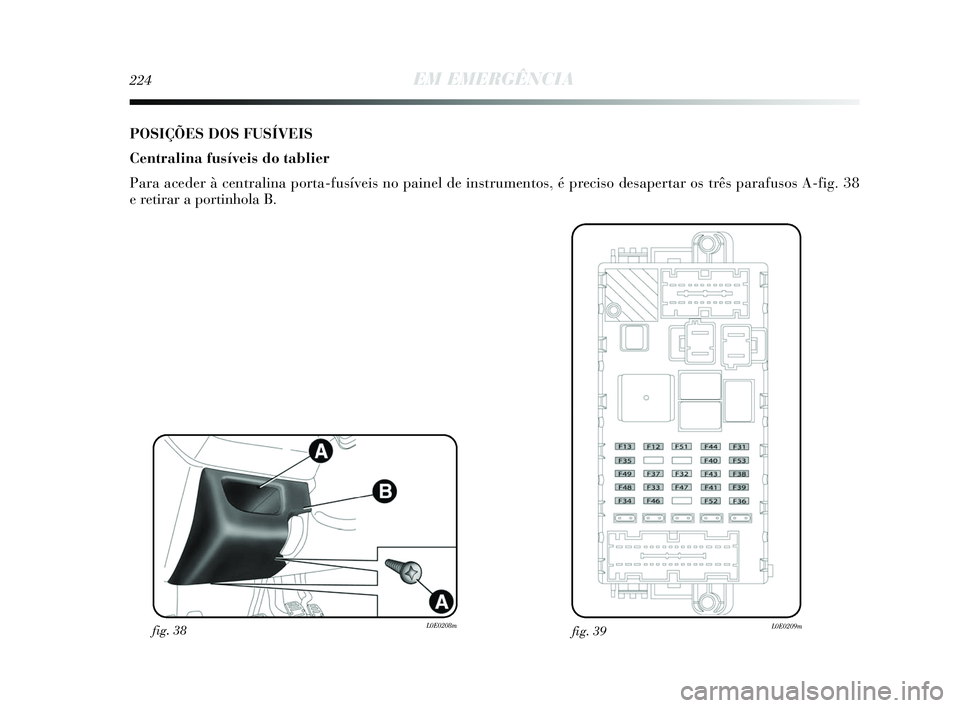

POSIÇÕES DOS FUSÍVEIS
Centralina fusíveis do tablier
Para aceder à centralina porta-fusíveis no painel de instrumentos,\
é preciso desapertar os três parafusos A-fig. 38
e retirar a portinhola B.
fig. 38L0E0208mfig. 39L0E0209m
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 224

EM EMERGÊNCIA225
4

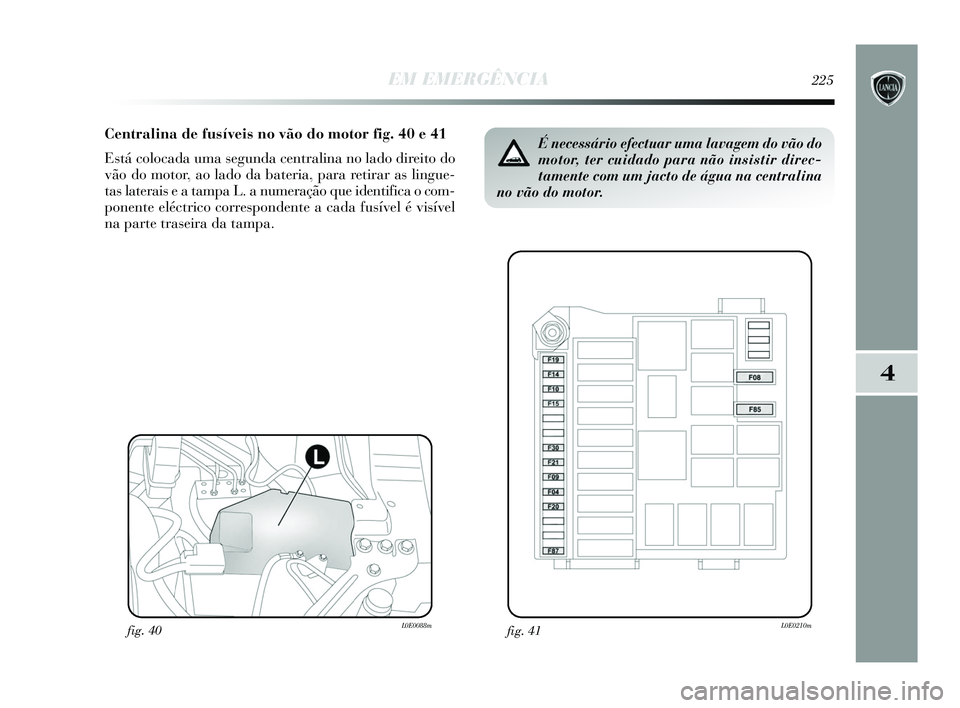

Centralina de fusíveis no vão do motor fig. 40 e 41
Está colocada uma segunda centralina no lado direito do
vão do motor, ao lado da bateria, para retirar as lingue-
tas laterais e a tampa L. a numeração que identifica o com-
ponente eléctrico correspondente a cada fusível é visível
na parte traseira da tampa.
fig. 40L0E0088m
É necessário efectuar uma lavagem do vão do
motor, ter cuidado para não insistir direc-
tamente com um jacto de água na centralina
no vão do motor.
fig. 41L0E0210m
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 225

226EM EMERGÊNCIA

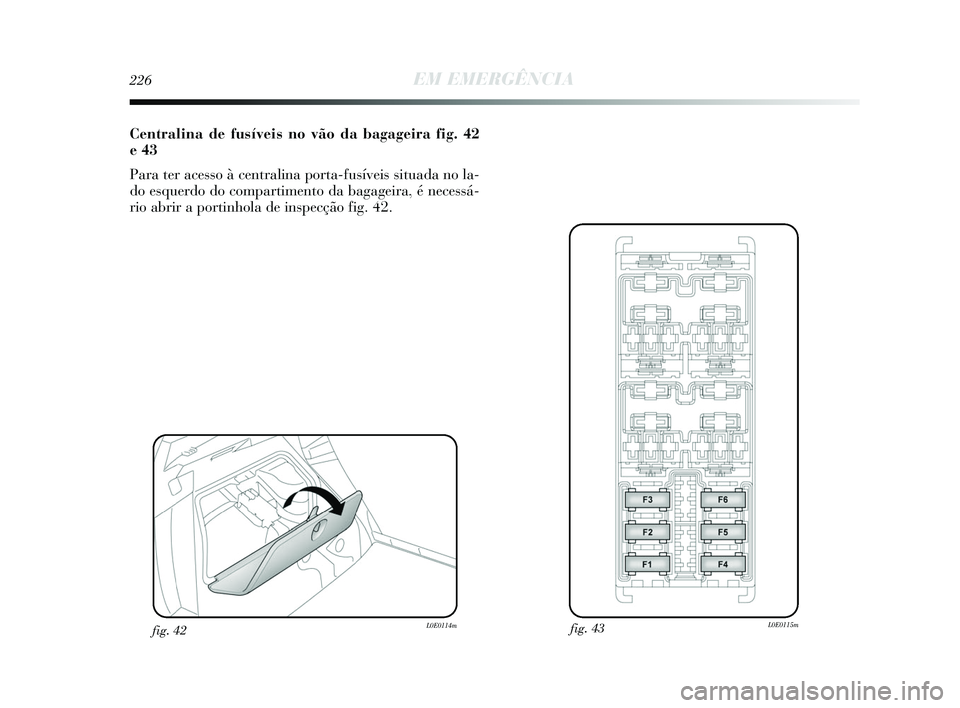

Centralina de fusíveis no vão da bagageira fig. 42
e 43
Para ter acesso à centralina porta-fusíveis situada no la-
do esquerdo do compartimento da bagageira, é necessá-
rio abrir a portinhola de inspecção fig. 42.
fig. 43L0E0115mfig. 42L0E0114m
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 226

EM EMERGÊNCIA227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F417,515
7,5 15 5
20
20 5
20
7,5 10
10
30
7,539
39
39
39
39
39
39
39
39
39
39
39
39
39
TABELA RESUMIDA DOS FUSÍVEIS
UTILIZADORES FUSÍVEL AMPÉRES FIGURA
Luz de médios direita
Luz de médios direita (de descarga de gás Xénon)
Luz de médios esquerda, corrector de alinhamento dos faróis
Luz de médios esquerda (de descarga de gás Xénon)
Bobina do relé da ventoinha do climatizador, body computer
Vidro eléctrico posterior esquerdo
Vidro eléctrico posterior direito
Luzes de marcha-atrás, bobinas do relè da centralina do vão do motor,
comando do pedal stop (contacto normalmente fechado), sensor de presença
de água no gasóleo, debímetro
Centralina gestão sistema abertura/fecho das portas, portinhola
do abastecimento de combustível, dead lock, abertura da porta da baga\
geira
Luz de terceiro stop, painel de instrumentos, Nó Faróis Adaptativos,
centralina no projector de descarga de gás esquerdo
Plafonier anterior, plafonier posterior central, plafoniers das palas guarda-sol
lado do condutor e lado do passageiro, plafonier da bagageira, plafonier
da gaveta porta-objectos (equipamento Platinum com tecto de abrir opcio\
nal)
Pré-instalação do auto-rádio/Auto-rádio/Radionavegador, Nó Blue&Me
TM,
sirene de alarme, sistema de alarme no plafonier, grupo do climatizador,
centralina de detecção da pressão dos pneus, conector da tomada
de diagnóstico, plafoniers posteriores,
Óculo posterior térmico
Desembaciadores nos espelhos eléctricos externos, desembaciadores
nos pulverizadores do pára-brisas
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 227

39
39
39
39
39
39
39
39
39
228EM EMERGÊNCIA
F43
F44
F46
F47
F48
F49
F51
F52
F5330
15
20
20
205
5/7,5 (*)
15
7,5

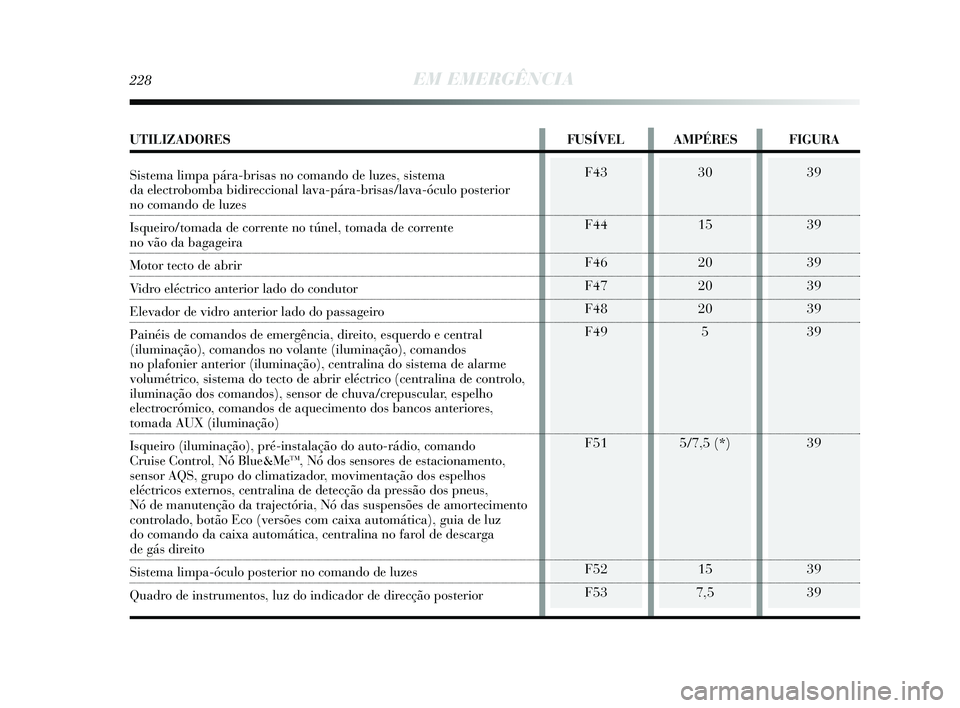

UTILIZADORES FUSÍVEL AMPÉRES FIGURA
Sistema limpa pára-brisas no comando de luzes, sistema
da electrobomba bidireccional lava-pára-brisas/lava-óculo posterior
no comando de luzes
Isqueiro/tomada de corrente no túnel, tomada de corrente
no vão da bagageira
Motor tecto de abrir
Vidro eléctrico anterior lado do condutor
Elevador de vidro anterior lado do passageiro
Painéis de comandos de emergência, direito, esquerdo e central
(iluminação), comandos no volante (iluminação), comandos\

no plafonier anterior (iluminação), centralina do sistema de ala\
rme
volumétrico, sistema do tecto de abrir eléctrico (centralina de c\
ontrolo,
iluminação dos comandos), sensor de chuva/crepuscular, espelho
electrocrómico, comandos de aquecimento dos bancos anteriores,
tomada AUX (iluminação)
Isqueiro (iluminação), pré-instalação do auto-rádio, comand\
o
Cruise Control, Nó Blue&Me
TM, Nó dos sensores de estacionamento,
sensor AQS, grupo do climatizador, movimentação dos espelhos
eléctricos externos, centralina de detecção da pressão dos pneus,
Nó de manutenção da trajectória, Nó das suspensões de \
amortecimento
controlado, botão Eco (versões com caixa automática), guia de luz \
do comando da caixa automática, centralina no farol de descarga
de gás direito
Sistema limpa-óculo posterior no comando de luzes
Quadro de instrumentos, luz do indicador de direcção posterior
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 228

EM EMERGÊNCIA229
4
F08
F09
F10
F14
F15
F19
F30
F85F1
F2
F3
F6
F4
F540
30
15
15
30
7,5 15
15
30
30
10
10
15
1041
41
41
41
41
41
41
41
43
43
43
43
43
43

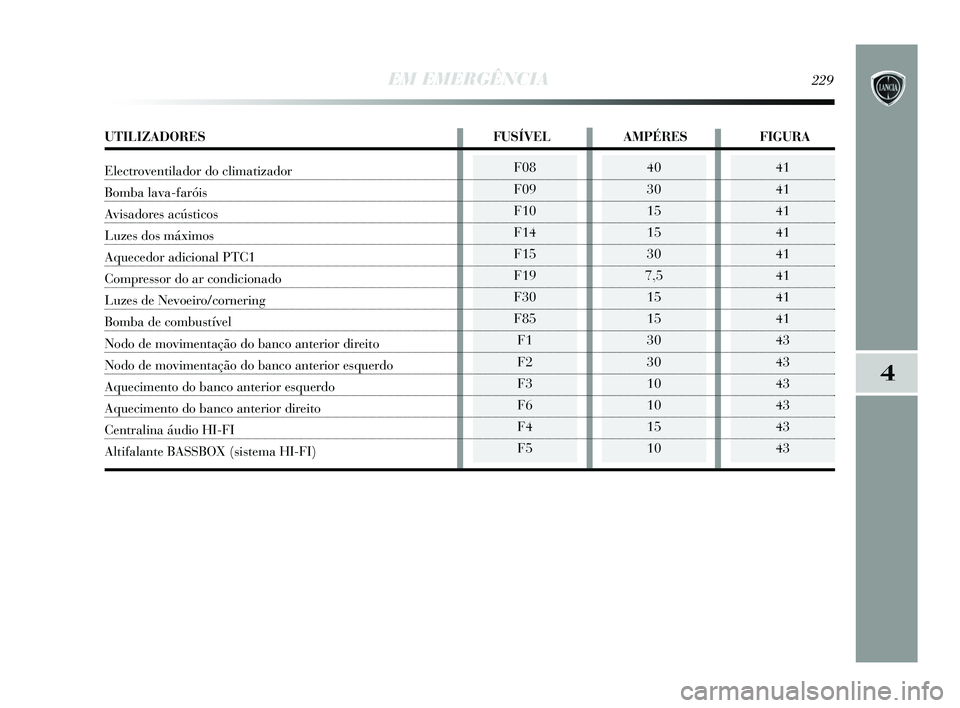

UTILIZADORES FUSÍVEL AMPÉRESFIGURA
Electroventilador do climatizador
Bomba lava-faróis
Avisadores acústicos
Luzes dos máximos
Aquecedor adicional PTC1
Compressor do ar condicionado
Luzes de Nevoeiro/cornering
Bomba de combustível
Nodo de movimentação do banco anterior direito
Nodo de movimentação do banco anterior esquerdo
Aquecimento do banco anterior esquerdo
Aquecimento do banco anterior direito
Centralina áudio HI-FI
Altifalante BASSBOX (sistema HI-FI)
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 229

230EM EMERGÊNCIA

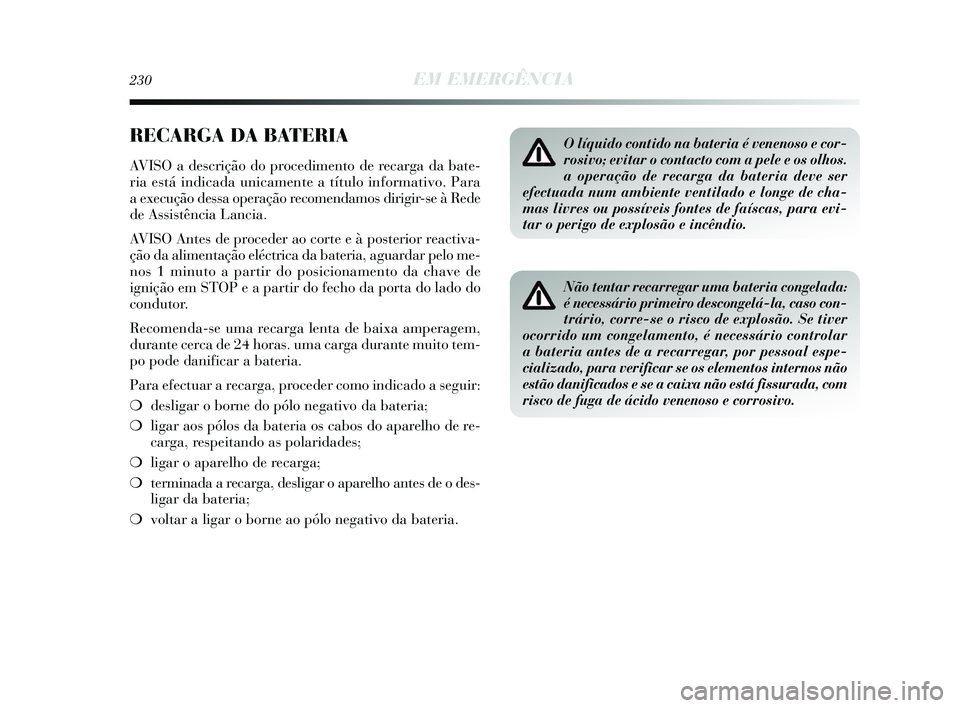

RECARGA DA BATERIA
AVISO a descrição do procedimento de recarga da bate-
ria está indicada unicamente a título informativo. Para
a execução dessa operação recomendamos dirigir-se à Rede
de Assistência Lancia.
AVISO Antes de proceder ao corte e à posterior reactiva-
ção da alimentação eléctrica da bateria, aguardar pelo me-
nos 1 minuto a partir do posicionamento da chave de
ignição em STOP e a partir do fecho da porta do lado do
condutor.
Recomenda-se uma recarga lenta de baixa amperagem,
durante cerca de 24 horas. uma carga durante muito tem-
po pode danificar a bateria.
Para efectuar a recarga, proceder como indicado a seguir:
❍desligar o borne do pólo negativo da bateria;
❍ ligar aos pólos da bateria os cabos do aparelho de re-
carga, respeitando as polaridades;
❍ ligar o aparelho de recarga;
❍ terminada a recarga, desligar o aparelho antes de o des-
ligar da bateria;
❍ voltar a ligar o borne ao pólo negativo da bateria.
O líquido contido na bateria é venenoso e cor-
rosivo; evitar o contacto com a pele e os olhos.
a operação de recarga da bateria deve ser
efectuada num ambiente ventilado e longe de cha-
mas livres ou possíveis fontes de faíscas, para evi-
tar o perigo de explosão e incêndio.
Não tentar recarregar uma bateria congelada:
é necessário primeiro descongelá-la, caso con-
trário, corre-se o risco de explosão. Se tiver
ocorrido um congelamento, é necessário controlar
a bateria antes de a recarregar, por pessoal espe-
cializado, para verificar se os elementos internos não
estão danificados e se a caixa não está fissurada, com
risco de fuga de ácido venenoso e corrosivo.
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 230
