2015 Lancia Delta Manual de Uso e Manutenção (in Portuguese)

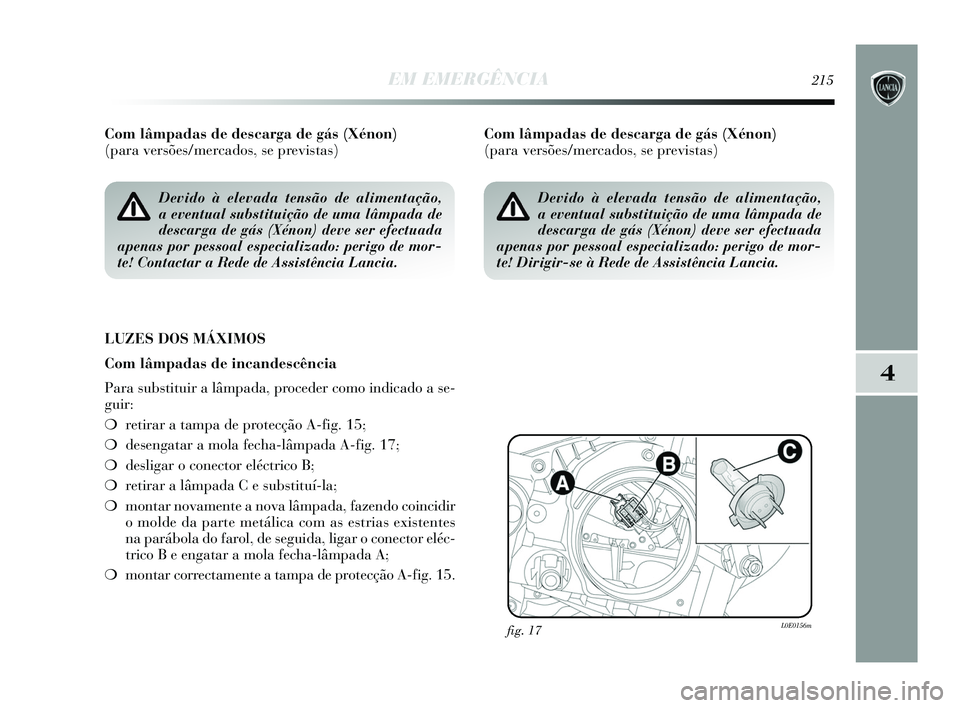

EM EMERGÊNCIA215
4
Com lâmpadas de descarga de gás (Xénon)
(para versões/mercados, se previstas)
LUZES DOS MÁXIMOS
Com lâmpadas de incandescência
Para substituir a lâmpada, proceder como indicado a se-
guir:
❍retirar a tampa de protecção A-fig. 15;
❍ desengatar a mola fecha-lâmpada A-fig. 17;
❍ desligar o conector eléctrico B;
❍ retirar a lâmpada C e substituí-la;
❍ montar novamente a nova lâmpada, fazendo coincidir
o molde da parte metálica com as estrias existentes
na parábola do farol, de seguida, ligar o conector eléc-
trico B e engatar a mola fecha-lâmpada A;
❍ montar correctamente a tampa de protecção A-fig. 15.
fig. 17L0E0156m
Devido à elevada tensão de alimentação,
a eventual substituição de uma lâmpada de
descarga de gás (Xénon) deve ser efectuada
apenas por pessoal especializado: perigo de mor-
te! Contactar a Rede de Assistência Lancia.
Com lâmpadas de descarga de gás (Xénon)
(para versões/mercados, se previstas)
Devido à elevada tensão de alimentação,
a eventual substituição de uma lâmpada de
descarga de gás (Xénon) deve ser efectuada
apenas por pessoal especializado: perigo de mor-
te! Dirigir-se à Rede de Assistência Lancia.
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 215

216EM EMERGÊNCIA

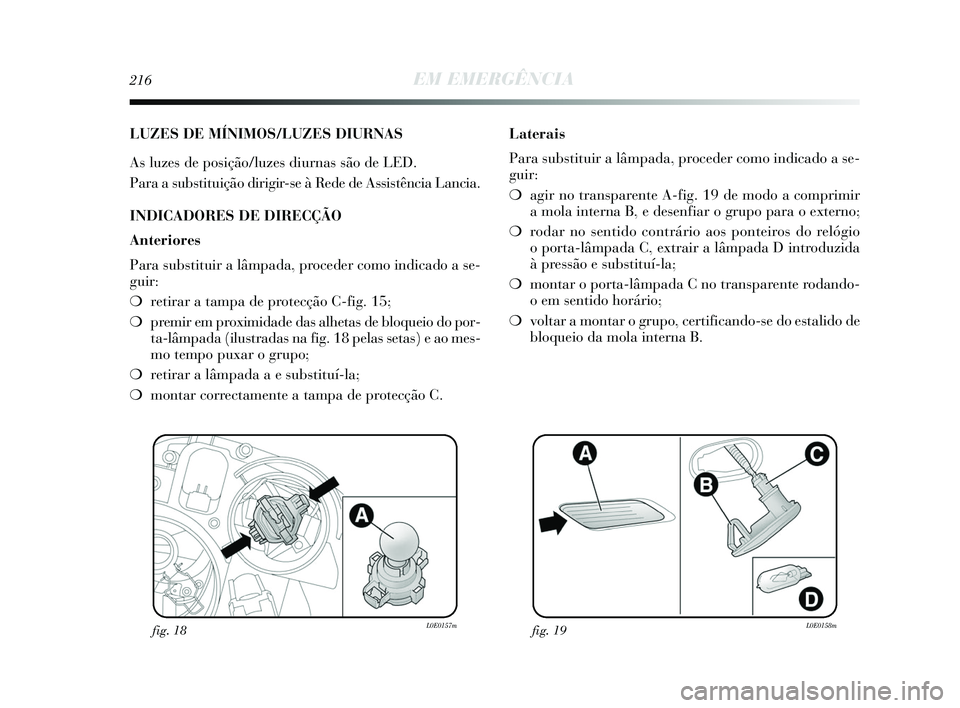

LUZES DE MÍNIMOS/LUZES DIURNAS
As luzes de posição/luzes diurnas são de LED.
Para a substituição dirigir-se à Rede de Assistência Lancia.
INDICADORES DE DIRECÇÃO
Anteriores
Para substituir a lâmpada, proceder como indicado a se-
guir:
❍retirar a tampa de protecção C-fig. 15;
❍ premir em proximidade das alhetas de bloqueio do por-
ta-lâmpada (ilustradas na fig. 18 pelas setas) e ao mes-
mo tempo puxar o grupo;
❍ retirar a lâmpada a e substituí-la;
❍ montar correctamente a tampa de protecção C. Laterais
Para substituir a lâmpada, proceder como indicado a se-
guir:
❍
agir no transparente A-fig. 19 de modo a comprimir
a mola interna B, e desenfiar o grupo para o externo;
❍ rodar no sentido contrário aos ponteiros do relógio
o porta-lâmpada C, extrair a lâmpada D introduzida
à pressão e substituí-la;
❍ montar o porta-lâmpada C no transparente rodando-
o em sentido horário;
❍ voltar a montar o grupo, certificando-se do estalido de
bloqueio da mola interna B.
fig. 18L0E0157mfig. 19L0E0158m
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 216

EM EMERGÊNCIA217
4

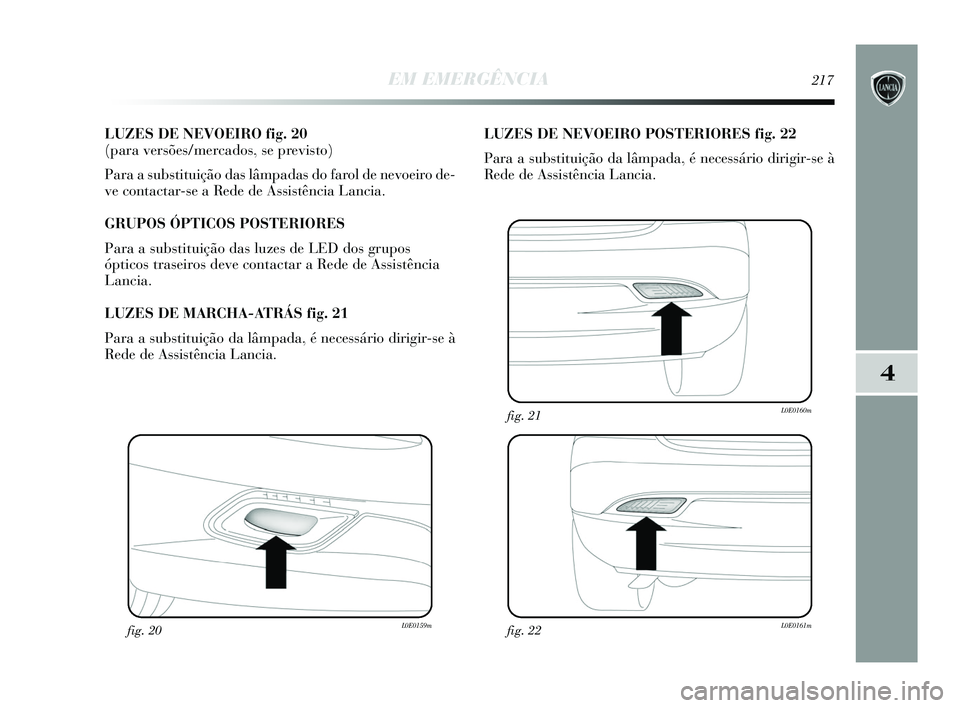

LUZES DE NEVOEIRO fig. 20
(para versões/mercados, se previsto)
Para a substituição das lâmpadas do farol de nevoeiro de-
ve contactar-se a Rede de Assistência Lancia.
GRUPOS ÓPTICOS POSTERIORES
Para a substituição das luzes de LED dos grupos
ópticos traseiros deve contactar a Rede de Assistência
Lancia.
LUZES DE MARCHA-ATRÁS fig. 21
Para a substituição da lâmpada, é necessário dirigir-se à
Rede de Assistência Lancia. LUZES DE NEVOEIRO POSTERIORES fig. 22
Para a substituição da lâmpada, é necessário dirigir-se à
Rede de Assistência Lancia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 217

218EM EMERGÊNCIA

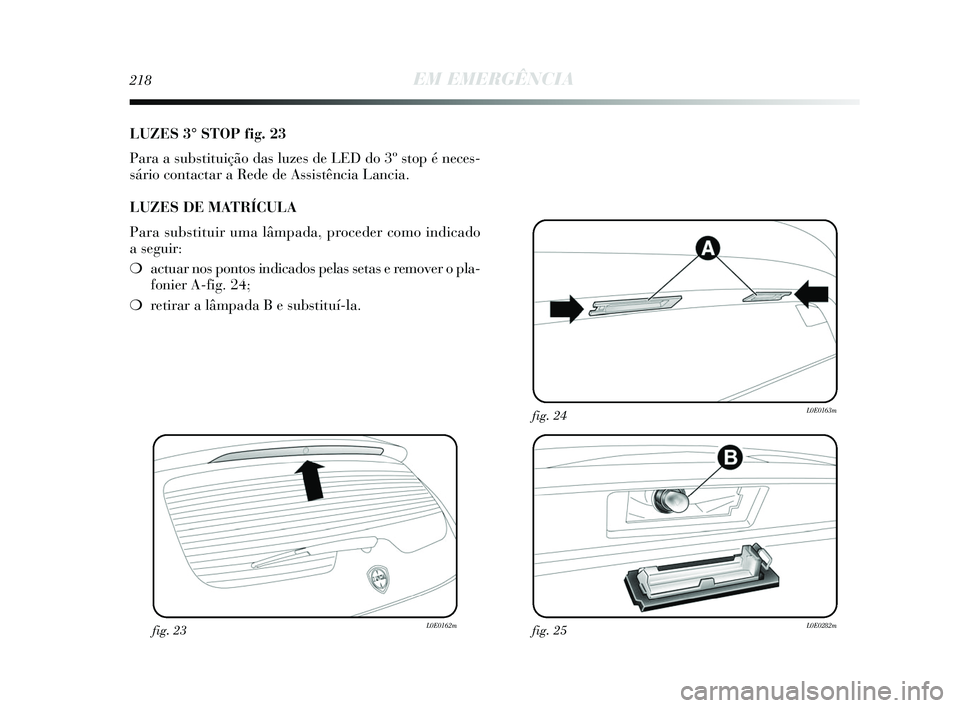

LUZES 3° STOP fig. 23
Para a substituição das luzes de LED do 3º stop é neces-
sário contactar a Rede de Assistência Lancia.
LUZES DE MATRÍCULA
Para substituir uma lâmpada, proceder como indicado
a seguir:
❍actuar nos pontos indicados pelas setas e remover o pla-
fonier A-fig. 24;
❍ retirar a lâmpada B e substituí-la.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 218

EM EMERGÊNCIA219
4
fig. 27L0E0166m
fig. 26L0E0165m

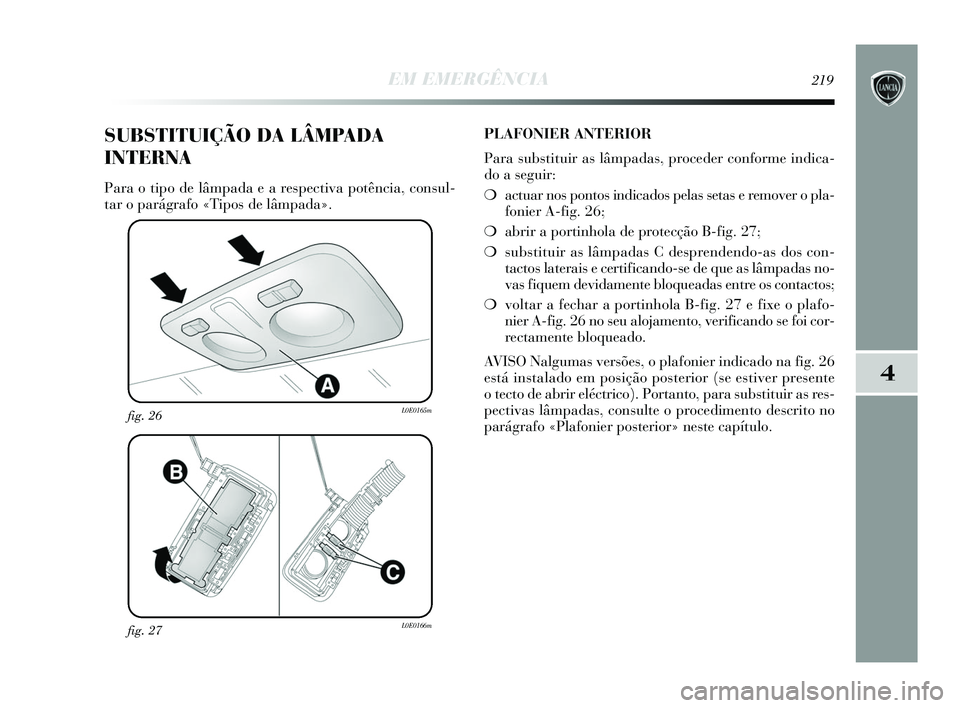

SUBSTITUIÇÃO DA LÂMPADA
INTERNA
Para o tipo de lâmpada e a respectiva potência, consul-
tar o parágrafo «Tipos de lâmpada». PLAFONIER ANTERIOR
Para substituir as lâmpadas, proceder conforme indica-
do a seguir:
❍
actuar nos pontos indicados pelas setas e remover o pla-
fonier A-fig. 26;
❍ abrir a portinhola de protecção B-fig. 27;
❍ substituir as lâmpadas C desprendendo-as dos con-
tactos laterais e certificando-se de que as lâmpadas no-
vas fiquem devidamente bloqueadas entre os contactos;
❍ voltar a fechar a portinhola B-fig. 27 e fixe o plafo-
nier A-fig. 26 no seu alojamento, verificando se foi cor-
rectamente bloqueado.
AVISO Nalgumas versões, o plafonier indicado na fig. 26
está instalado em posição posterior (se estiver presente
o tecto de abrir eléctrico). Portanto, para substituir as res-
pectivas lâmpadas, consulte o procedimento descrito no
parágrafo «Plafonier posterior» neste capítulo.
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 219

220EM EMERGÊNCIA
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

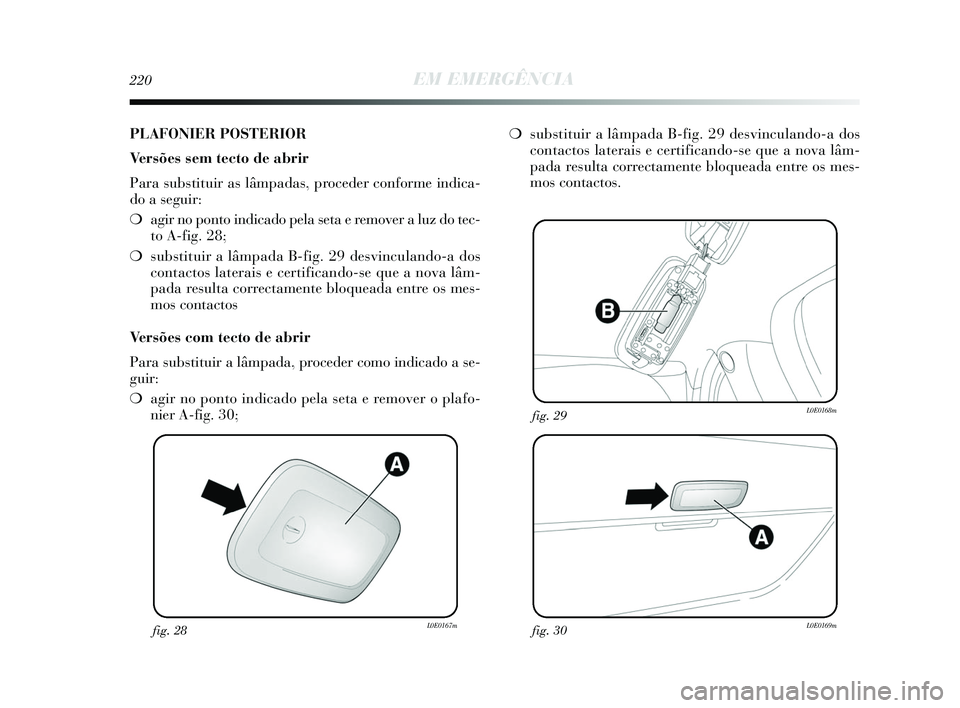

PLAFONIER POSTERIOR
Versões sem tecto de abrir
Para substituir as lâmpadas, proceder conforme indica-
do a seguir:
❍agir no ponto indicado pela seta e remover a luz do tec-
to A-fig. 28;
❍ substituir a lâmpada B-fig. 29 desvinculando-a dos
contactos laterais e certificando-se que a nova lâm-
pada resulta correctamente bloqueada entre os mes-
mos contactos
Versões com tecto de abrir
Para substituir a lâmpada, proceder como indicado a se-
guir:
❍ agir no ponto indicado pela seta e remover o plafo-
nier A-fig. 30; ❍
substituir a lâmpada B-fig. 29 desvinculando-a dos
contactos laterais e certificando-se que a nova lâm-
pada resulta correctamente bloqueada entre os mes-
mos contactos.
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 220

EM EMERGÊNCIA221
4
fig. 32L0E0171mfig. 33L0E0172m

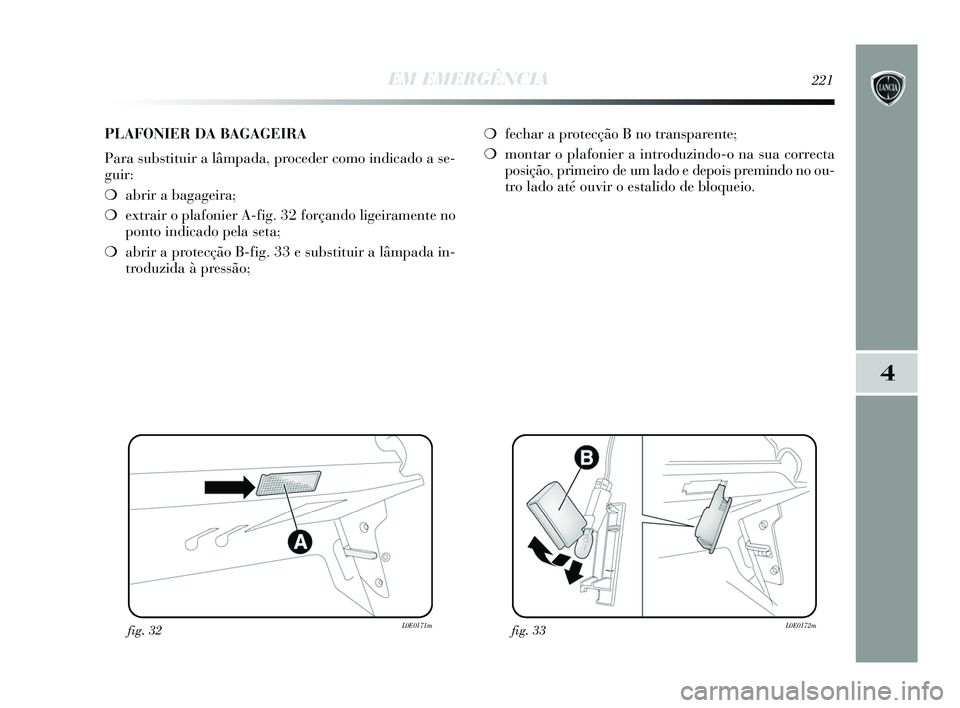

PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder como indicado a se-
guir:
❍abrir a bagageira;
❍ extrair o plafonier A-fig. 32 forçando ligeiramente no
ponto indicado pela seta;
❍ abrir a protecção B-fig. 33 e substituir a lâmpada in-
troduzida à pressão; ❍
fechar a protecção B no transparente;
❍ montar o plafonier a introduzindo-o na sua correcta
posição, primeiro de um lado e depois premindo no ou-
tro lado até ouvir o estalido de bloqueio.
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 221

222EM EMERGÊNCIA
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

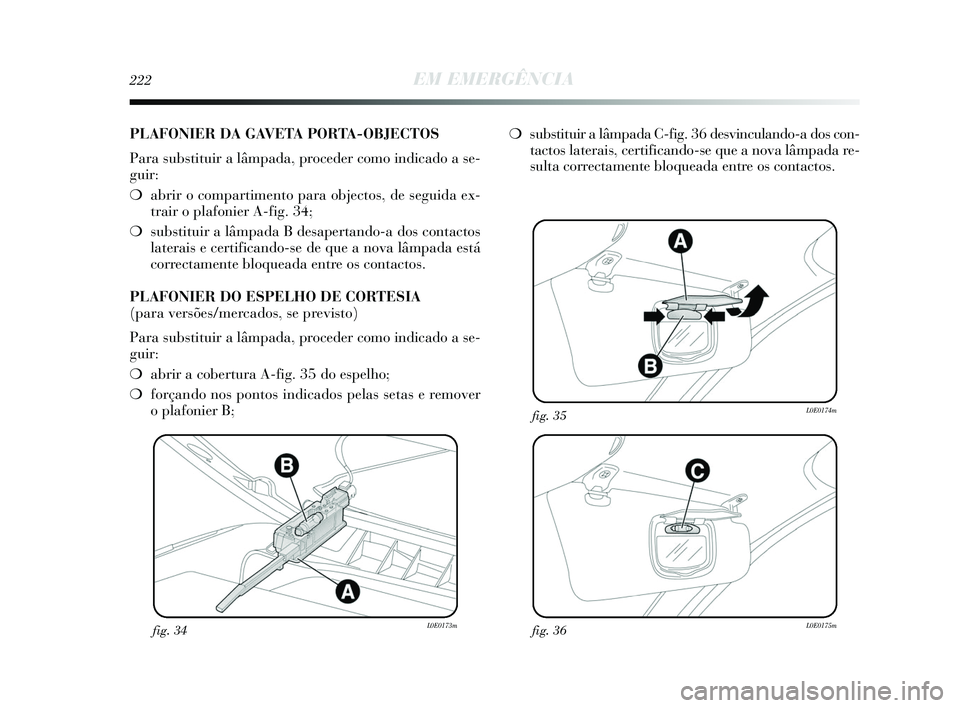

PLAFONIER DA GAVETA PORTA-OBJECTOS
Para substituir a lâmpada, proceder como indicado a se-
guir:
❍abrir o compartimento para objectos, de seguida ex-
trair o plafonier A-fig. 34;
❍ substituir a lâmpada B desapertando-a dos contactos
laterais e certificando-se de que a nova lâmpada está
correctamente bloqueada entre os contactos.
PLAFONIER DO ESPELHO DE CORTESIA
(para versões/mercados, se previsto)
Para substituir a lâmpada, proceder como indicado a se-
guir:
❍ abrir a cobertura A-fig. 35 do espelho;
❍ forçando nos pontos indicados pelas setas e remover
o plafonier B; ❍
substituir a lâmpada C-fig. 36 desvinculando-a dos con-
tactos laterais, certificando-se que a nova lâmpada re-
sulta correctamente bloqueada entre os contactos.
195-232 Delta PT 1ed 04/03/14 09.13 Pagina 222
