791
Entretien
ODMEMC2019

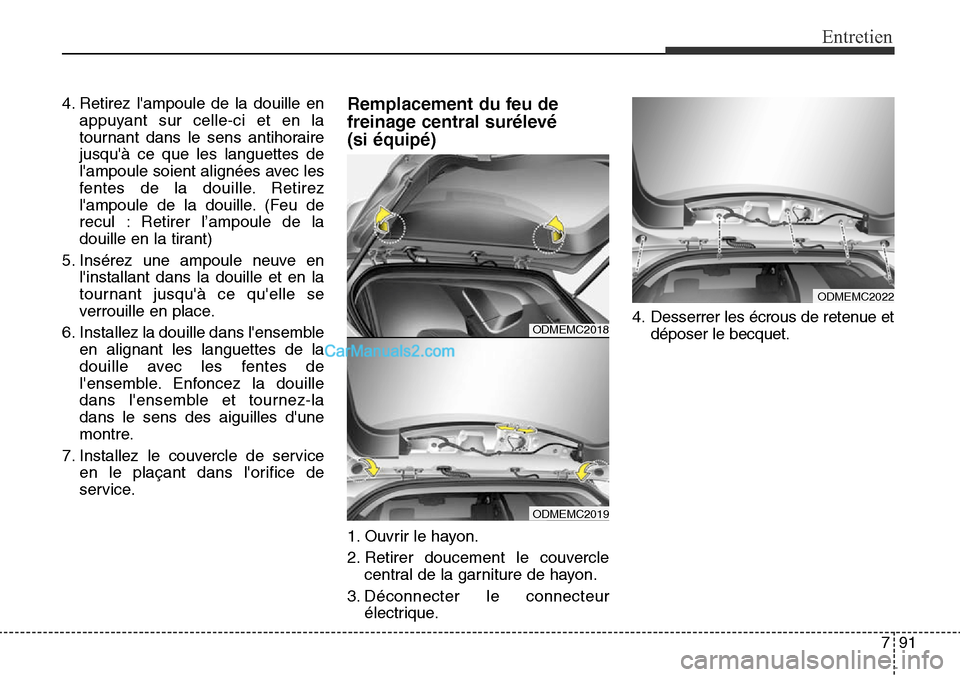

4. Retirez l'ampoule de la douille enappuyant sur celle-ci et en la
tournant dans le sens antihoraire
jusqu'à ce que les languettes de
l'ampoule soient alignées avec les
fentes de la douille. Retirez
l'ampoule de la douille. (Feu de
recul : Retirer l’ampoule de la
douille en la tirant)
5. Insérez une ampoule neuve en l'installant dans la douille et en la
tournant jusqu'à ce qu'elle se
verrouille en place.
6. Installez la douille dans l'ensemble en alignant les languettes de la
douille avec les fentes de
l'ensemble. Enfoncez la douille
dans l'ensemble et tournez-la
dans le sens des aiguilles d'une
montre.
7. Installez le couvercle de service en le plaçant dans l'orifice de
service.Remplacement du feu de
freinage central surélevé
(si équipé)
1. Ouvrir le hayon.
2. Retirer doucement le couverclecentral de la garniture de hayon.
3. Déconnecter le connecteur électrique. 4. Desserrer les écrous de retenue et
déposer le becquet.
ODMEMC2022
ODMEMC2018

Entretien
92
7
ODMEMC2021
B
A

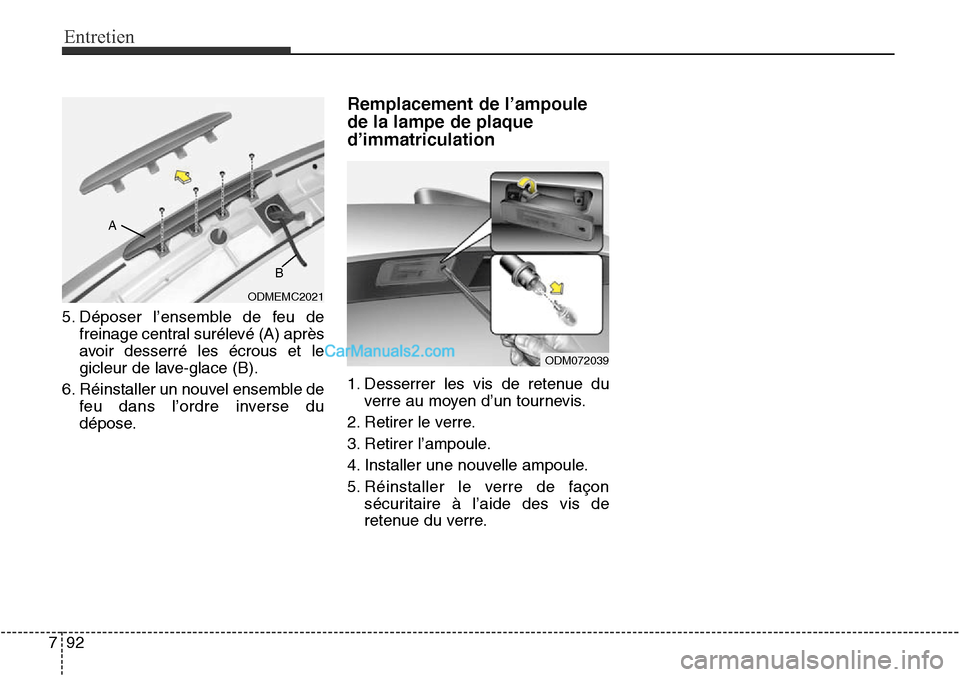

5. Déposer l’ensemble de feu defreinage central surélevé (A) après
avoir desserré les écrous et le
gicleur de lave-glace (B).
6. Réinstaller un nouvel ensemble de feu dans l’ordre inverse du
dépose.
Remplacement de l’ampoule
de la lampe de plaque
d’immatriculation
1. Desserrer les vis de retenue duverre au moyen d’un tournevis.
2. Retirer le verre.
3. Retirer l’ampoule.
4. Installer une nouvelle ampoule.
5. Réinstaller le verre de façon sécuritaire à l’aide des vis de
retenue du verre.
ODM072039

Entretien
96
7

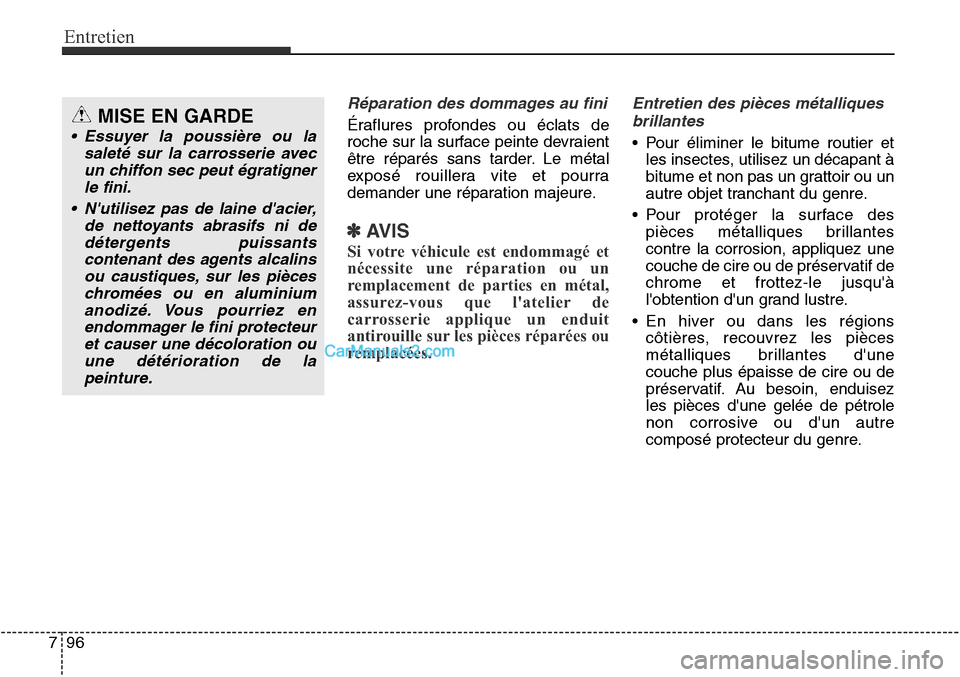

Réparation des dommages au fini
Éraflures profondes ou éclats de
roche sur la surface peinte devraient
être réparés sans tarder. Le métal
exposé rouillera vite et pourra
demander une réparation majeure.
✽AVIS
Si votre véhicule est endommagé et
nécessite une réparation ou un
remplacement de parties en métal,
assurez-vous que l'atelier de
carrosserie applique un enduit
antirouille sur les pièces réparées ou
remplacées.
Entretien des pièces métalliques
brillantes
• Pour éliminer le bitume routier et les insectes, utilisez un décapant à
bitume et non pas un grattoir ou un
autre objet tranchant du genre.
• Pour protéger la surface des pièces métalliques brillantes
contre la corrosion, appliquez une
couche de cire ou de préservatif de
chrome et frottez-le jusqu'à
l'obtention d'un grand lustre.
• En hiver ou dans les régions côtières, recouvrez les pièces
métalliques brillantes d'une
couche plus épaisse de cire ou de
préservatif. Au besoin, enduisez
les pièces d'une gelée de pétrole
non corrosive ou d'un autre
composé protecteur du genre.
MISE EN GARDE
• Essuyer la poussière ou lasaleté sur la carrosserie avecun chiffon sec peut égratignerle fini.
• N'utilisez pas de laine d'acier, de nettoyants abrasifs ni dedétergents puissantscontenant des agents alcalinsou caustiques, sur les pièceschromées ou en aluminiumanodizé. Vous pourriez enendommager le fini protecteuret causer une décoloration ouune détérioration de lapeinture.

7101
Entretien

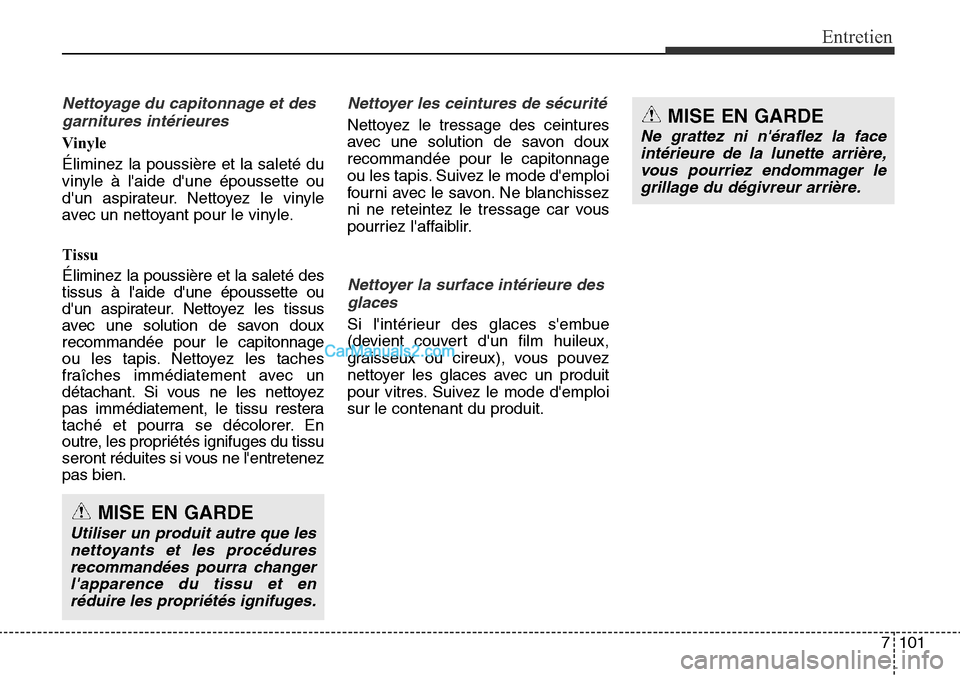

Nettoyage du capitonnage et desgarnitures intérieures
Vinyle
Éliminez la poussière et la saleté du
vinyle à l'aide d'une époussette ou
d'un aspirateur. Nettoyez le vinyle
avec un nettoyant pour le vinyle.
Tissu
Éliminez la poussière et la saleté des
tissus à l'aide d'une époussette ou
d'un aspirateur. Nettoyez les tissus
avec une solution de savon doux
recommandée pour le capitonnage
ou les tapis. Nettoyez les taches
fraîches immédiatement avec un
détachant. Si vous ne les nettoyez
pas immédiatement, le tissu restera
taché et pourra se décolorer. En
outre, les propriétés ignifuges du tissu
seront réduites si vous ne l'entretenez
pas bien.
Nettoyer les ceintures de sécurité
Nettoyez le tressage des ceintures
avec une solution de savon doux
recommandée pour le capitonnage
ou les tapis. Suivez le mode d'emploi
fourni avec le savon. Ne blanchissez
ni ne reteintez le tressage car vous
pourriez l'affaiblir.
Nettoyer la surface intérieure desglaces
Si l'intérieur des glaces s'embue
(devient couvert d'un film huileux,
graisseux ou cireux), vous pouvez
nettoyer les glaces avec un produit
pour vitres. Suivez le mode d'emploi
sur le contenant du produit.
MISE EN GARDE
Utiliser un produit autre que lesnettoyants et les procéduresrecommandées pourra changerl'apparence du tissu et enréduire les propriétés ignifuges.
MISE EN GARDE
Ne grattez ni n'éraflez la faceintérieure de la lunette arrière,vous pourriez endommager legrillage du dégivreur arrière.

Entretien
102
7
SYSTÈME ANTIPOLLUTION
Le système antipollution de votre
véhicule est protégé par une
garantie limitée écrite. Veuillez vous
reporter aux renseignements sur la
garantie figurant dans le passeport
d'entretien accompagnant votre
véhicule.
Votre véhicule est équipé d'un
système antipollution conforme à
tous les règlements antipollution en
vigueur.
Il y a trois systèmes antipollution en
tout, à savoir :
(1) Système de contrôle des gaz de
carter
(2) Système de contrôle des
émissions de vapeurs de
carburant
(3) Système de contrôle des gaz
d'échappement
Afin d'assurer le bon fonctionnement
du système antipollution, on
recommande que vous fassiez
inspecter et entretenir votre véhicule
par un concessionnaire HYUNDAI
agréé, conformément au programme
d'entretien dans ce manuel. Miseen garde concernant
l'inspection et le test de
maintenance (avec le système de
contrôle électronique de stabilité
(ESC)) :
• Pour éviter les ratés pendant le
test au dynamomètre, coupez le
système de contrôle
électronique de stabilité (ESC)
en appuyant sur l'interrupteur
ESC.
• Une fois le test au dynamomètre effectué, remettez l'ESC en
circuit en appuyant de nouveau
sur l'interrupteur ESC.
1. Système de contrôle des gaz de carter
Le système de recyclage des gaz de
carter sert à éliminer la pollution
dans l'air causée par les fuites de
gaz provenant du carter. Le système
alimente un air frais filtré au carter
par l'entremise d'un boyau
d'admission d'air. Dans le carter, l'air
frais se mélange aux gaz qui passent
alors dans le système d'induction,
par la soupape RGC.
2. Système de contrôle desémissions de vapeurs de
carburant (incluant la RVRC
: récuparation des vapeurs
de remplissage en
carburant)
Le système de contrôle des
émissions de vapeurs de carburant
empêche ces vapeurs de s'échapper
dans l'air.
(La RVRC est conçue pour
permettre aux vapeurs dans le
réservoir de carburant d'être
aspirées dans un réservoir pendant
le remplissage à une station-service,
empêchant la libération des vapeurs
de carburant dans l'atmosphère.)
Absorbeur de vapeurs de
carburant
Les vapeurs de carburant produites
dans le réservoir de carburant sont
stockées dans l'absorbeur. Quand le
moteur fonctionne, les vapeurs de
carburant dans l'absorbeur sont
aspirées dans le réservoir d'équilibre
par l'entremise d'un clapet à
solénoïde de commande de purge.

7103
Entretien

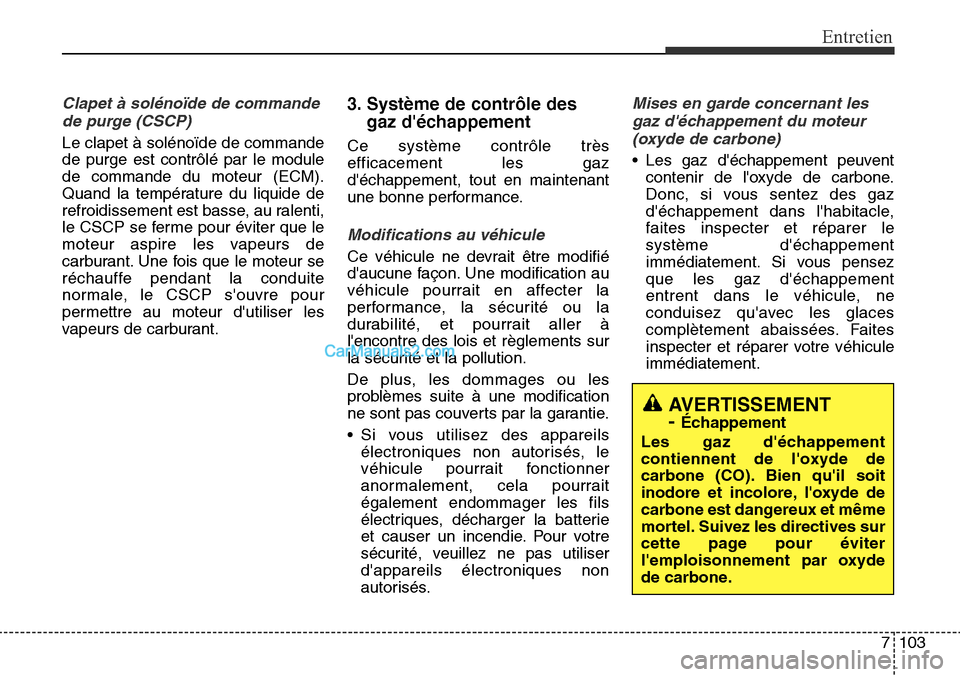

Clapet à solénoïde de commandede purge (CSCP)
Le clapet à solénoïde de commande
de purge est contrôlé par le module
de commande du moteur (ECM).
Quand la température du liquide de
refroidissement est basse, au ralenti,
le CSCP se ferme pour éviter que le
moteur aspire les vapeurs de
carburant. Une fois que le moteur se
réchauffe pendant la conduite
normale, le CSCP s'ouvre pour
permettre au moteur d'utiliser les
vapeurs de carburant.
3. Système de contrôle des gaz d'échappement
Ce système contrôle très
efficacement les gaz
d'échappement, tout en maintenant
une bonne performance.
Modifications au véhicule
Ce véhicule ne devrait être modifié
d'aucune façon. Une modification au
véhicule pourrait en affecter la
performance, la sécurité ou la
durabilité, et pourrait aller à
l'encontre des lois et règlements sur
la sécurité et la pollution.
De plus, les dommages ou les
problèmes suite à une modification
ne sont pas couverts par la garantie.
• Si vous utilisez des appareils
électroniques non autorisés, le
véhicule pourrait fonctionner
anormalement, cela pourrait
également endommager les fils
électriques, décharger la batterie
et causer un incendie. Pour votre
sécurité, veuillez ne pas utiliser
d'appareils électroniques non
autorisés.
Mises en garde concernant les
gaz d'échappement du moteur (oxyde de carbone)
• Les gaz d'échappement peuvent contenir de l'oxyde de carbone.
Donc, si vous sentez des gaz
d'échappement dans l'habitacle,
faites inspecter et réparer le
système d'échappement
immédiatement. Si vous pensez
que les gaz d'échappement
entrent dans le véhicule, ne
conduisez qu'avec les glaces
complètement abaissées. Faites
inspecter et réparer votre véhicule
immédiatement.
AVERTISSEMENT
-
Échappement
Les gaz d'échappement
contiennent de l'oxyde de
carbone (CO). Bien qu'il soit
inodore et incolore, l'oxyde de
carbone est dangereux et même
mortel. Suivez les directives sur
cette page pour éviter
l'emploisonnement par oxyde
de carbone.
