Caractéristiques du véhicule

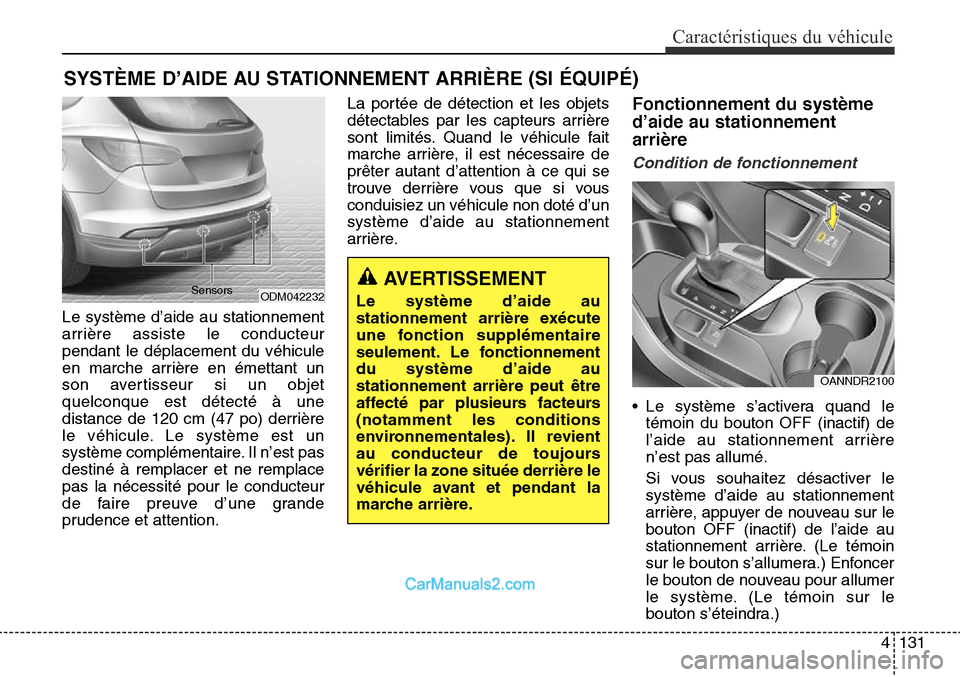

Le système d’aide au stationnement
arrière assiste le conducteur
pendant le déplacement du véhicule
en marche arrière en émettant un
son avertisseur si un objet
quelconque est détecté à une
distance de 120 cm (47 po) derrière
le véhicule. Le système est un
système complémentaire. Il n’est pas
destiné à remplacer et ne remplace
pas la nécessité pour le conducteur
de faire preuve d’une grande
prudence et attention.La portée de détection et les objets
détectables par les capteurs arrière
sont limités. Quand le véhicule fait
marche arrière, il est nécessaire de
prêter autant d’attention à ce qui se
trouve derrière vous que si vous
conduisiez un véhicule non doté d’un
système d’aide au stationnement
arrière.
Fonctionnement du système
d’aide au stationnement
arrière
Condition de fonctionnement
• Le système s’activera quand le
témoin du bouton OFF (inactif) de
l’aide au stationnement arrière
n’est pas allumé.
Si vous souhaitez désactiver le
système d’aide au stationnement
arrière, appuyer de nouveau sur le
bouton OFF (inactif) de l’aide au
stationnement arrière. (Le témoin
sur le bouton s’allumera.) Enfoncer
le bouton de nouveau pour allumer
le système. (Le témoin sur le
bouton s’éteindra.)
SYSTÈME D’AIDE AU STATIONNEMENT ARRIÈRE (SI ÉQUIPÉ)
OANNDR2100
AVERTISSEMENT
Le système d’aide au
stationnement arrière exécute
une fonction supplémentaire
seulement. Le fonctionnement
du système d’aide au
stationnement arrière peut être
affecté par plusieurs facteurs
(notamment les conditions
environnementales). Il revient
au conducteur de toujours
vérifier la zone située derrière le
véhicule avant et pendant la
marche arrière.
ODM042232
Sensors

Entretien
78
7

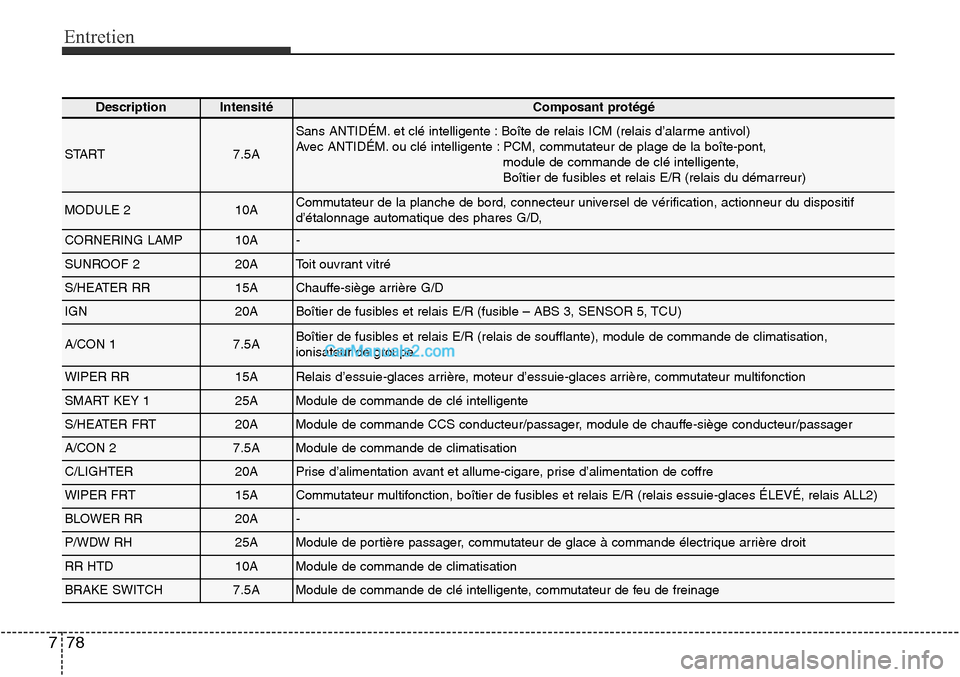

DescriptionIntensitéComposant protégé
START7.5A
Sans ANTIDÉM. et clé intelligente : Boîte de relais ICM (relais d’alarme antivol)
Avec ANTIDÉM. ou clé intelligente : PCM, commutateur de plage de la boîte-pont,
module de commande de clé intelligente,
Boîtier de fusibles et relais E/R (relais du démarreur)
MODULE 210ACommutateur de la planche de bord, connecteur universel de vérification, actionneur du dispositif
d’étalonnage automatique des phares G/D,
CORNERING LAMP10A-
SUNROOF 220AToit ouvrant vitré
S/HEATER RR15AChauffe-siège arrière G/D
IGN20ABoîtier de fusibles et relais E/R (fusible – ABS 3, SENSOR 5, TCU)
A/CON 17.5ABoîtier de fusibles et relais E/R (relais de soufflante), module de commande de climat\
isation,
ionisateur de groupe
WIPER RR15ARelais d’essuie-glaces arrière, moteur d’essuie-glaces arrière, commutateur multifonction
SMART KEY 125AModule de commande de clé intelligente
S/HEATER FRT20AModule de commande CCS conducteur/passager, module de chauffe-siège conducteur/passager
A/CON 27.5AModule de commande de climatisation
C/LIGHTER20APrise d’alimentation avant et allume-cigare, prise d’alimentation de coffre
WIPER FRT15ACommutateur multifonction, boîtier de fusibles et relais E/R (relais essuie-glaces ÉLEVÉ, relais ALL2)
BLOWER RR20A-
P/WDW RH 25AModule de portière passager, commutateur de glace à commande électrique arrière droit
RR HTD10AModule de commande de climatisation
BRAKE SWITCH7.5AModule de commande de clé intelligente, commutateur de feu de freinage

783
Entretien

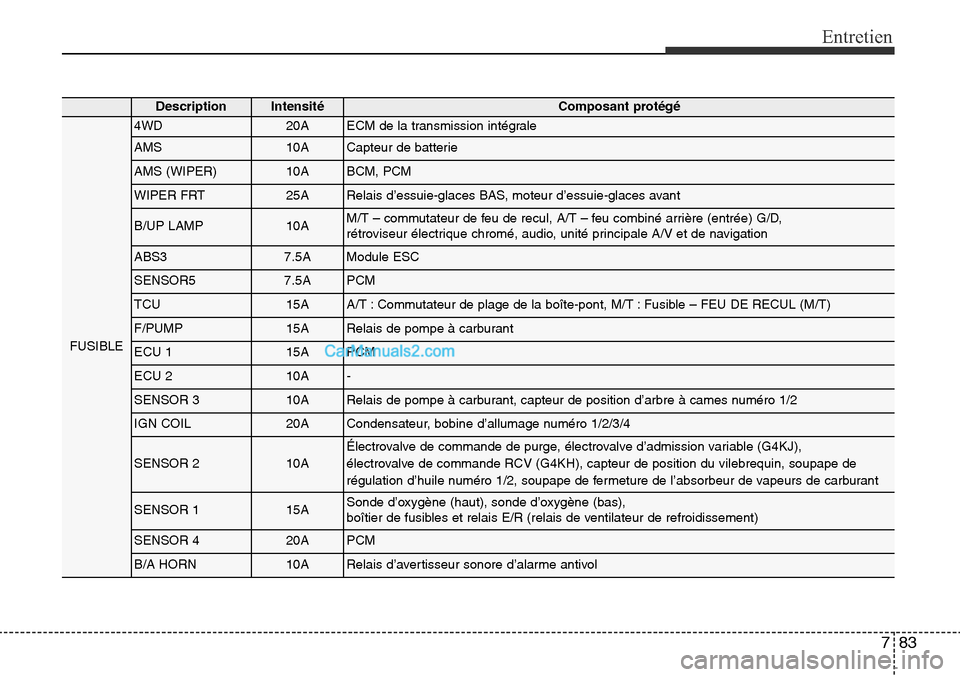

DescriptionIntensitéComposant protégé
FUSIBLE
4WD20AECM de la transmission intégrale
AMS10ACapteur de batterie
AMS (WIPER)10ABCM, PCM
WIPER FRT25ARelais d’essuie-glaces BAS, moteur d’essuie-glaces avant
B/UP LAMP10AM/T – commutateur de feu de recul, A/T – feu combiné arrière (entrée) G/D,
rétroviseur électrique chromé, audio, unité principale A/V et de navigation
ABS37.5AModule ESC
SENSOR57.5APCM
TCU15AA/T : Commutateur de plage de la boîte-pont, M/T : Fusible – FEU DE RECUL (M/T)
F/PUMP15ARelais de pompe à carburant
ECU 115APCM
ECU 210A-
SENSOR 310ARelais de pompe à carburant, capteur de position d’arbre à cames numéro 1/2
IGN COIL20ACondensateur, bobine d’allumage numéro 1/2/3/4
SENSOR 210A
Électrovalve de commande de purge, électrovalve d’admission variable (G4KJ),
électrovalve de commande RCV (G4KH), capteur de position du vilebrequin, soupape \
de
régulation d’huile numéro 1/2, soupape de fermeture de l’absorbeur de vapeurs de carburant
SENSOR 115ASonde d’oxygène (haut), sonde d’oxygène (bas),
boîtier de fusibles et relais E/R (relais de ventilateur de refroidissement)
SENSOR 420APCM
B/A HORN10ARelais d’avertisseur sonore d’alarme antivol
