2015 Hyundai Santa Fe sensor

745

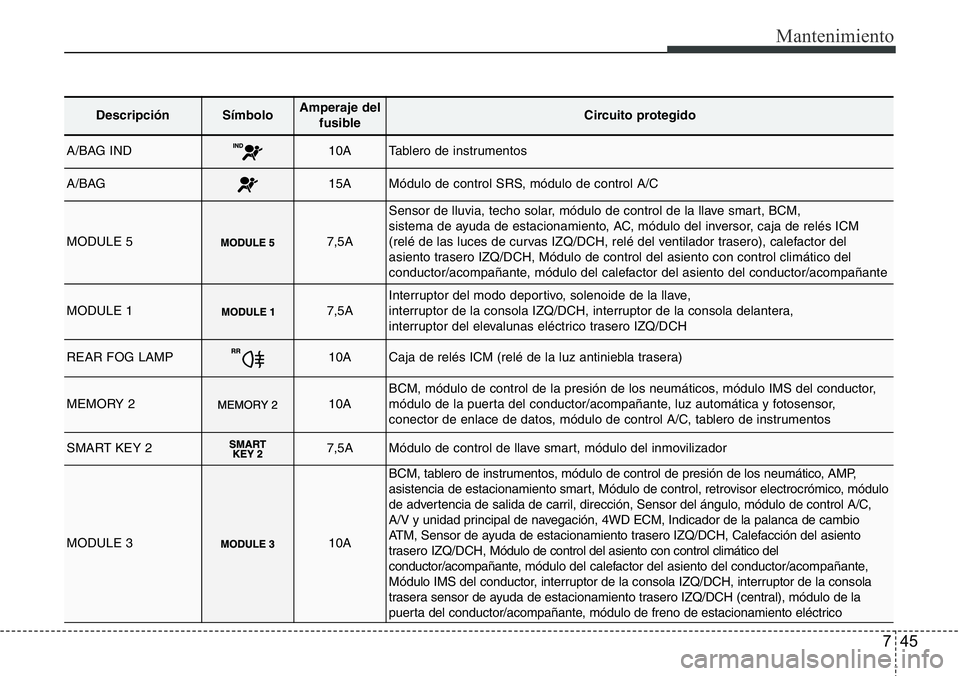

Mantenimiento
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
A/BAG IND10ATablero de instrumentos
A/BAG15AMódulo de control SRS, módulo de control A/C
MODULE 57,5A
Sensor de lluvia, techo solar, módulo de control de la llave smart, BCM,
sistema de ayuda de estacionamiento, AC, módulo del inversor, caja de relés ICM
(relé de las luces de curvas IZQ/DCH, relé del ventilador trasero), calefactor del
asiento trasero IZQ/DCH, Módulo de control del asiento con control climático del
conductor/acompañante, módulo del calefactor del asiento del conductor/acompañante
MODULE 17,5AInterruptor del modo deportivo, solenoide de la llave,
interruptor de la consola IZQ/DCH, interruptor de la consola delantera,
interruptor del elevalunas eléctrico trasero IZQ/DCH
REAR FOG LAMP10ACaja de relés ICM (relé de la luz antiniebla trasera)
MEMORY 210ABCM, módulo de control de la presión de los neumáticos, módulo IMS del conductor,
módulo de la puerta del conductor/acompañante, luz automática y fotosensor,
conector de enlace de datos, módulo de control A/C, tablero de instrumentos
SMART KEY 27,5AMódulo de control de llave smart, módulo del inmovilizador
MODULE 310A
BCM, tablero de instrumentos, módulo de control de presión de los neumático, AMP,
asistencia de estacionamiento smart, Módulo de control, retrovisor electrocrómico, módulo
de advertencia de salida de carril, dirección, Sensor del ángulo, módulo de control A/C,
A/V y unidad principal de navegación, 4WD ECM, Indicador de la palanca de cambio
ATM, Sensor de ayuda de estacionamiento trasero IZQ/DCH, Calefacción del asiento
trasero IZQ/DCH, Módulo de control del asiento con control climático del
conductor/acompañante,módulo del calefactor del asiento del conductor/acompañante,
Módulo IMS del conductor, interruptor de la consola IZQ/DCH, interruptor de la consola
trasera sensor de ayuda de estacionamiento trasero IZQ/DCH (central), módulo de la
puerta del conductor/acompañante, módulo de freno de estacionamiento eléctrico

Mantenimiento
46 7

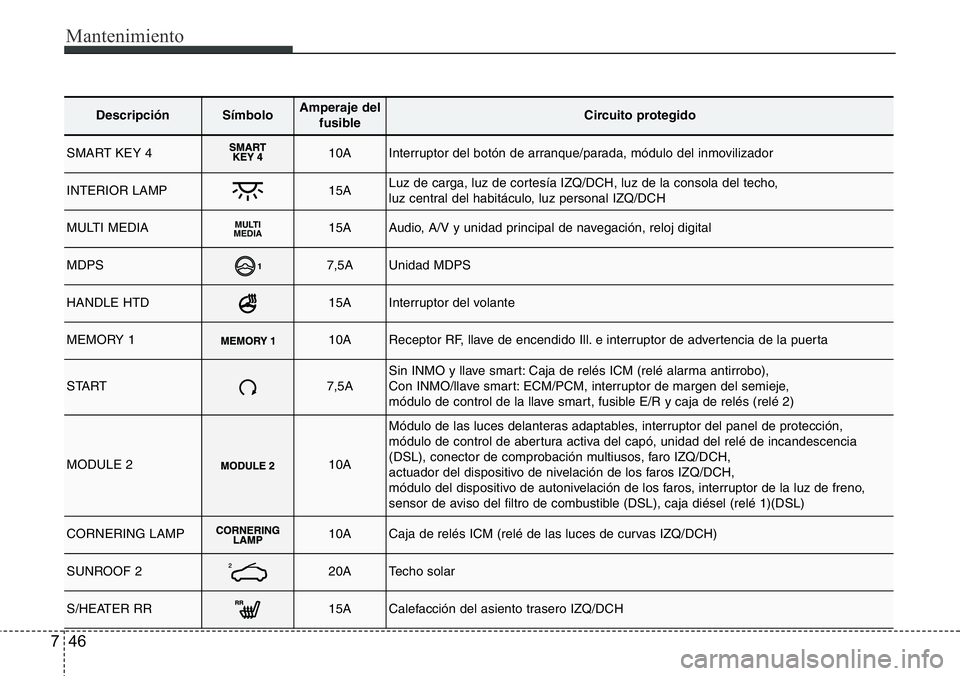

DescripciónSímbolo Amperaje del
fusibleCircuito protegido
SMART KEY 410AInterruptor del botón de arranque/parada, módulo del inmovilizador
INTERIOR LAMP15ALuz de carga, luz de cortesía IZQ/DCH, luz de la consola del techo,
luz central del habitáculo, luz personal IZQ/DCH
MULTI MEDIAMULTI
MEDIA15AAudio, A/V y unidad principal de navegación, reloj digital
MDPS7,5AUnidad MDPS
HANDLE HTD15AInterruptor del volante
MEMORY 110AReceptor RF, llave de encendido Ill. e interruptor de advertencia de la puerta
START7,5ASin INMO y llave smart: Caja de relés ICM (relé alarma antirrobo),
Con INMO/llave smart: ECM/PCM, interruptor de margen del semieje,
módulo de control de la llave smart, fusible E/R y caja de relés (relé 2)
MODULE 210A
Módulo de las luces delanteras adaptables, interruptor del panel de protección,
módulo de control de abertura activa del capó, unidad del relé de incandescencia
(DSL), conector de comprobación multiusos, faro IZQ/DCH,
actuador del dispositivo de nivelación de los faros IZQ/DCH,
módulo del dispositivo de autonivelación de los faros, interruptor de la luz de freno,
sensor de aviso del filtro de combustible (DSL), caja diésel (relé 1)(DSL)
CORNERING LAMP 10ACaja de relés ICM (relé de las luces de curvas IZQ/DCH)
SUNROOF 220ATecho solar
S/HEATER RR15ACalefacción del asiento trasero IZQ/DCH

Mantenimiento
52 7
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
Fusible
B+150ACaja de conexiones smart (fusible - F22/F27/F32/F37/F42)
AC INVERTER30AMódulo del inversor del AC
HORN15ARelé 13 (relé del claxon)
ACTIVE HOOD LH30AMódulo de control de abertura activa del capó
ACTIVE HOOD RH30AMódulo de control de abertura activa del capó
EPB115AMódulo de freno de estacionamiento eléctrico
EPB215AMódulo de freno de estacionamiento eléctrico
DEICER15ARelé 3 (relé deshielo delantero)
H/LP WASHER20ARelé 14 (relé del lavafaros)
P/OUTLET25ARelé 1 (relé de toma de corriente)
4WD20AECM de tracción a las 4 ruedas
AMS10ASensor de la batería
TRAILER 215ALuz y toma de corriente del remolque

753

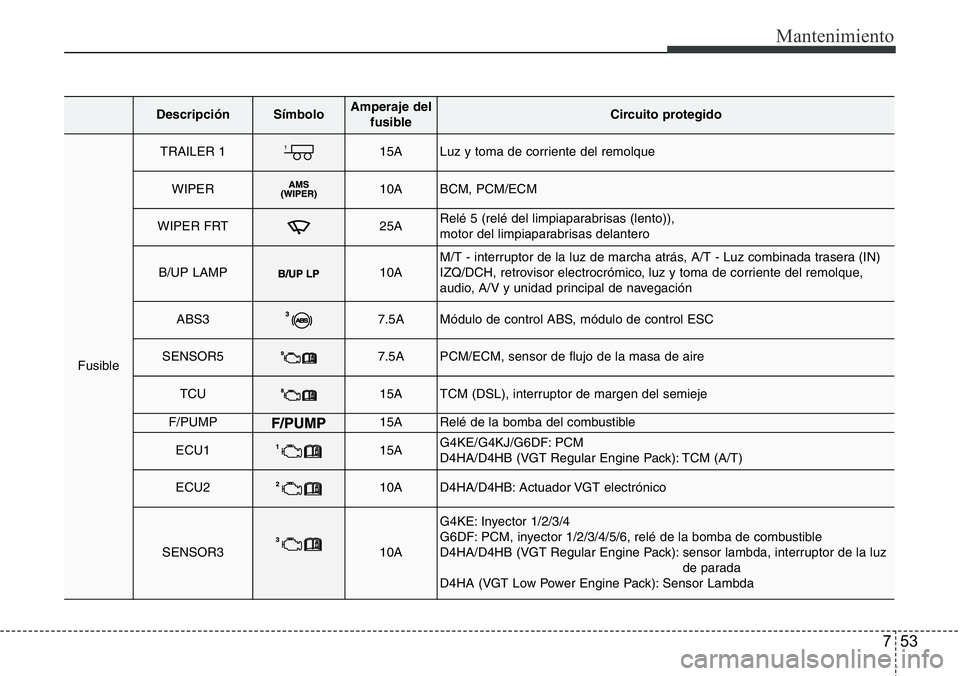

Mantenimiento
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
Fusible
TRAILER 115ALuz y toma de corriente del remolque
WIPER10ABCM, PCM/ECM
WIPER FRT25ARelé 5 (relé del limpiaparabrisas (lento)),
motor del limpiaparabrisas delantero
B/UP LAMP10AM/T - interruptor de la luz de marcha atrás, A/T - Luz combinada trasera (IN)
IZQ/DCH, retrovisor electrocrómico, luz y toma de corriente del remolque,
audio, A/V y unidad principal de navegación
ABS37.5AMódulo de control ABS, módulo de control ESC
SENSOR57.5APCM/ECM, sensor de flujo de la masa de aire
TCU15ATCM (DSL), interruptor de margen del semieje
F/PUMP15ARelé de la bomba del combustible
ECU115AG4KE/G4KJ/G6DF: PCM
D4HA/D4HB (VGT Regular Engine Pack): TCM (A/T)
ECU210AD4HA/D4HB: Actuador VGT electrónico
SENSOR310A
G4KE: Inyector 1/2/3/4
G6DF: PCM, inyector 1/2/3/4/5/6, relé de la bomba de combustible
D4HA/D4HB (VGT Regular Engine Pack): sensor lambda, interruptor de la luz
de parada
D4HA (VGT Low Power Engine Pack): Sensor Lambda

Mantenimiento
54 7

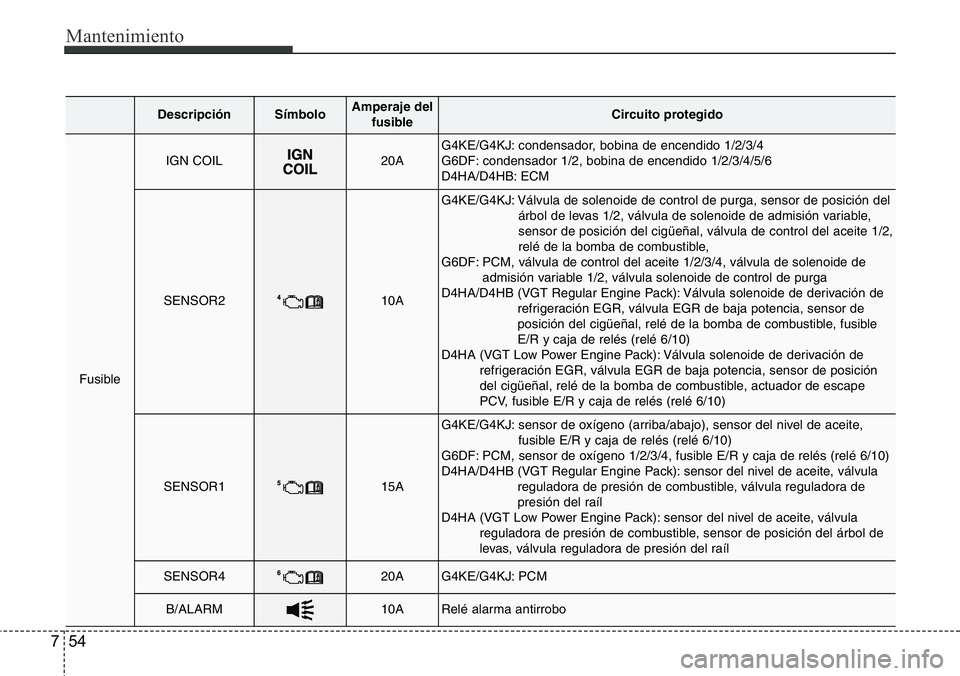

DescripciónSímbolo Amperaje del
fusibleCircuito protegido
Fusible
IGN COIL20AG4KE/G4KJ: condensador, bobina de encendido 1/2/3/4
G6DF: condensador 1/2, bobina de encendido 1/2/3/4/5/6
D4HA/D4HB: ECM
SENSOR210A
G4KE/G4KJ: Válvula de solenoide de control de purga, sensor de posición del
árbol de levas 1/2, válvula de solenoide de admisión variable,
sensor de posición del cigüeñal, válvula de control del aceite 1/2,
relé de la bomba de combustible,
G6DF: PCM, válvula de control del aceite 1/2/3/4, válvula de solenoide de
admisión variable 1/2, válvula solenoide de control de purga
D4HA/D4HB (VGT Regular Engine Pack): Válvula solenoide de derivación de
refrigeración EGR, válvula EGR de baja potencia, sensor de
posición del cigüeñal, relé de la bomba de combustible, fusible
E/R y caja de relés (relé 6/10)
D4HA (VGT Low Power Engine Pack): Válvula solenoide de derivación de
refrigeración EGR, válvula EGR de baja potencia, sensor de posición
del cigüeñal, relé de la bomba de combustible, actuador de escape
PCV, fusible E/R y caja de relés (relé 6/10)
SENSOR115A
G4KE/G4KJ: sensor de oxígeno (arriba/abajo), sensor del nivel de aceite,
fusible E/R y caja de relés (relé 6/10)
G6DF: PCM, sensor de oxígeno 1/2/3/4, fusible E/R y caja de relés (relé 6/10)
D4HA/D4HB (VGT Regular Engine Pack): sensor del nivel de aceite, válvula
reguladora de presión de combustible, válvula reguladora de
presión del raíl
D4HA (VGT Low Power Engine Pack): sensor del nivel de aceite, válvula
reguladora de presión de combustible, sensor de posición del árbol de
levas, válvula reguladora de presión del raíl
SENSOR420AG4KE/G4KJ: PCM
B/ALARM10ARelé alarma antirrobo

Mantenimiento
74 7

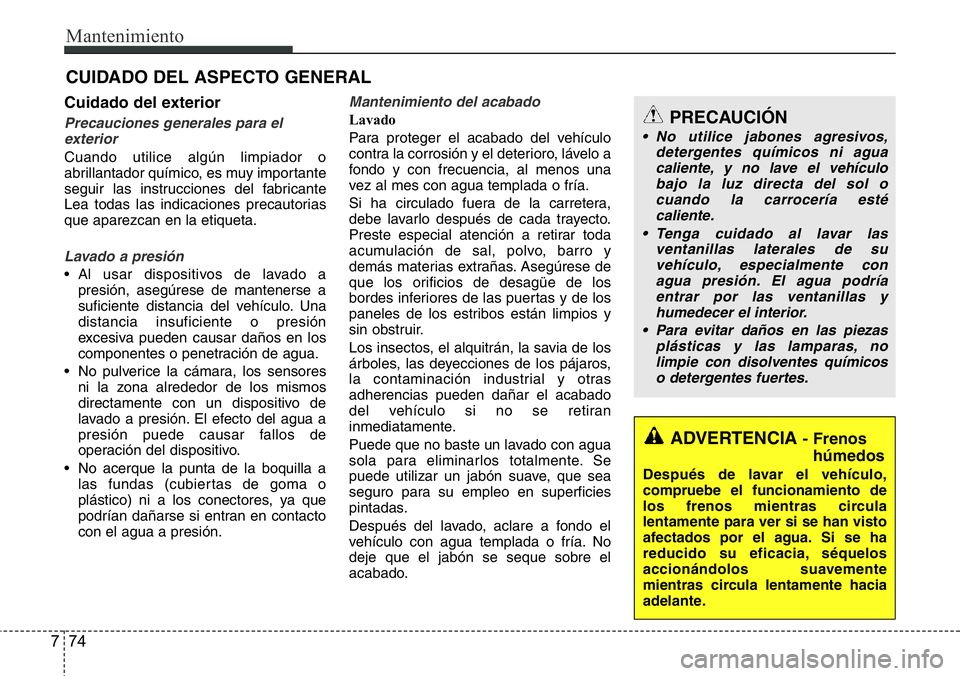

CUIDADO DEL ASPECTO GENERAL
Cuidado del exterior
Precauciones generales para el
exterior
Cuando utilice algún limpiador o
abrillantador químico, es muy importante
seguir las instrucciones del fabricante
Lea todas las indicaciones precautorias
que aparezcan en la etiqueta.
Lavado a presión
• Al usar dispositivos de lavado a
presión, asegúrese de mantenerse a
suficiente distancia del vehículo. Una
distancia insuficiente o presión
excesiva pueden causar daños en los
componentes o penetración de agua.
• No pulverice la cámara, los sensores
ni la zona alrededor de los mismos
directamente con un dispositivo de
lavado a presión. El efecto del agua a
presión puede causar fallos de
operación del dispositivo.
• No acerque la punta de la boquilla a
las fundas (cubiertas de goma o
plástico) ni a los conectores, ya que
podrían dañarse si entran en contacto
con el agua a presión.
Mantenimiento del acabado
Lavado
Para proteger el acabado del vehículo
contra la corrosión y el deterioro, lávelo a
fondo y con frecuencia, al menos una
vez al mes con agua templada o fría.
Si ha circulado fuera de la carretera,
debe lavarlo después de cada trayecto.
Preste especial atención a retirar toda
acumulación de sal, polvo, barro y
demás materias extrañas. Asegúrese de
que los orificios de desagüe de los
bordes inferiores de las puertas y de los
paneles de los estribos están limpios y
sin obstruir.
Los insectos, el alquitrán, la savia de los
árboles, las deyecciones de los pájaros,
la contaminación industrial y otras
adherencias pueden dañar el acabado
del vehículo si no se retiran
inmediatamente.
Puede que no baste un lavado con agua
sola para eliminarlos totalmente. Se
puede utilizar un jabón suave, que sea
seguro para su empleo en superficies
pintadas.
Después del lavado, aclare a fondo el
vehículo con agua templada o fría. No
deje que el jabón se seque sobre el
acabado.
ADVERTENCIA - Frenos
húmedos
Después de lavar el vehículo,
compruebe el funcionamiento de
los frenos mientras circula
lentamente para ver si se han visto
afectados por el agua. Si se ha
reducido su eficacia, séquelos
accionándolos suavemente
mientras circula lentamente hacia
adelante.
PRECAUCIÓN
• No utilice jabones agresivos,
detergentes químicos ni agua
caliente, y no lave el vehículo
bajo la luz directa del sol o
cuando la carrocería esté
caliente.
• Tenga cuidado al lavar las
ventanillas laterales de su
vehículo, especialmente con
agua presión. El agua podría
entrar por las ventanillas y
humedecer el interior.
• Para evitar daños en las piezas
plásticas y las lamparas, no
limpie con disolventes químicos
o detergentes fuertes.
