2015 Hyundai Santa Fe sensor

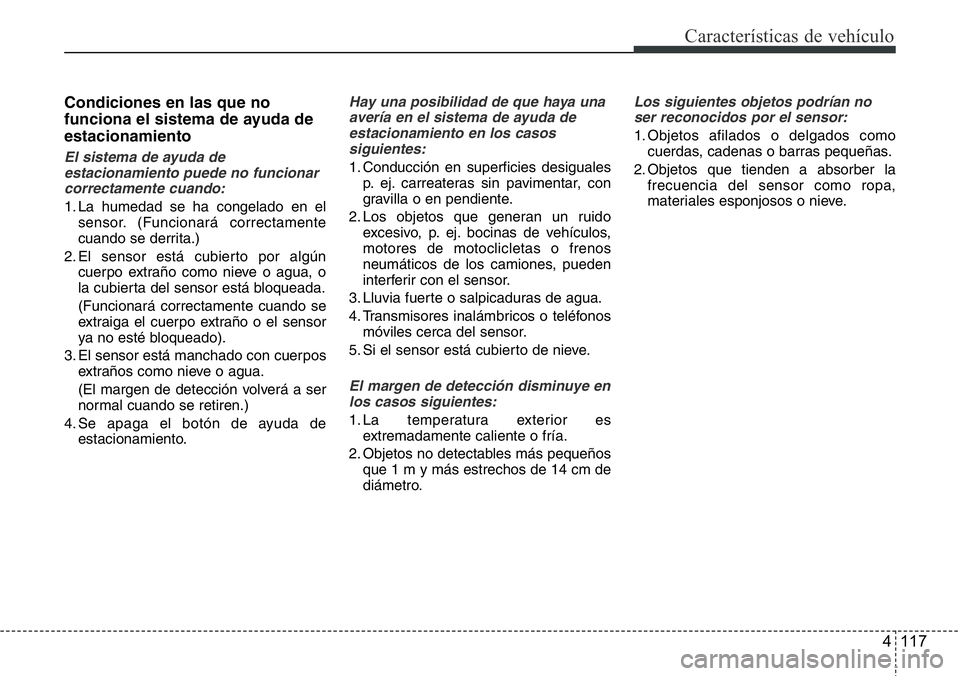

4 117
Características de vehículo
Condiciones en las que no
funciona el sistema de ayuda de
estacionamiento
El sistema de ayuda de
estacionamiento puede no funcionar
correctamente cuando:
1. La humedad se ha congelado en el
sensor. (Funcionará correctamente
cuando se derrita.)
2. El sensor está cubierto por algún
cuerpo extraño como nieve o agua, o
la cubierta del sensor está bloqueada.
(Funcionará correctamente cuando se
extraiga el cuerpo extraño o el sensor
ya no esté bloqueado).
3. El sensor está manchado con cuerpos
extraños como nieve o agua.
(El margen de detección volverá a ser
normal cuando se retiren.)
4. Se apaga el botón de ayuda de
estacionamiento.
Hay una posibilidad de que haya una
avería en el sistema de ayuda de
estacionamiento en los casos
siguientes:
1. Conducción en superficies desiguales
p. ej. carreateras sin pavimentar, con
gravilla o en pendiente.
2. Los objetos que generan un ruido
excesivo, p. ej. bocinas de vehículos,
motores de motoclicletas o frenos
neumáticos de los camiones, pueden
interferir con el sensor.
3. Lluvia fuerte o salpicaduras de agua.
4. Transmisores inalámbricos o teléfonos
móviles cerca del sensor.
5. Si el sensor está cubierto de nieve.
El margen de detección disminuye en
los casos siguientes:
1. La temperatura exterior es
extremadamente caliente o fría.
2. Objetos no detectables más pequeños
que 1 m y más estrechos de 14 cm de
diámetro.
Los siguientes objetos podrían no
ser reconocidos por el sensor:
1. Objetos afilados o delgados como
cuerdas, cadenas o barras pequeñas.
2. Objetos que tienden a absorber la
frecuencia del sensor como ropa,
materiales esponjosos o nieve.

Características de vehículo

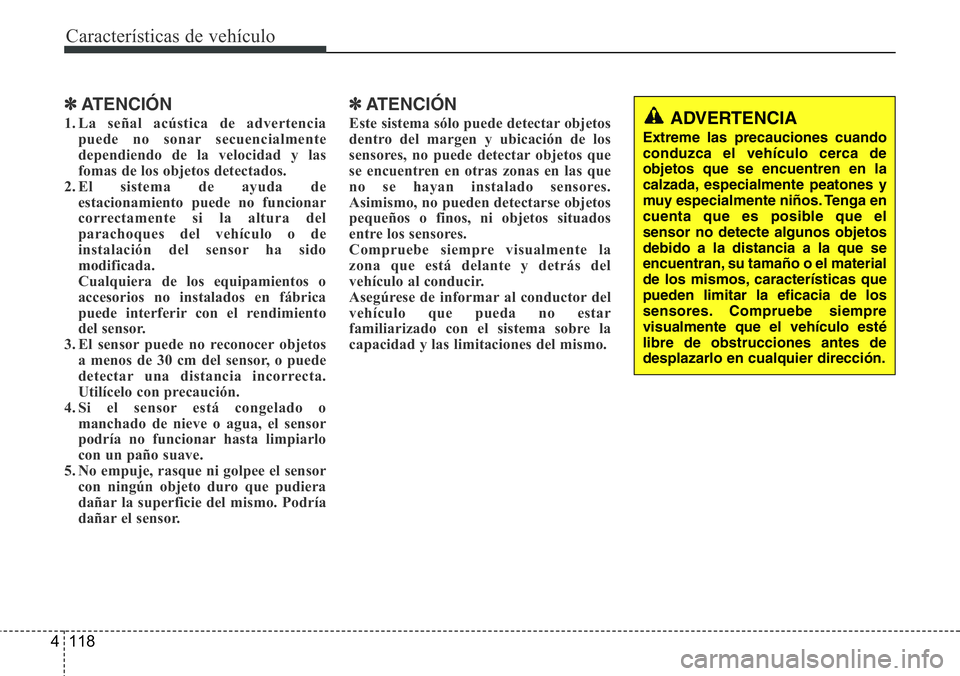

118 4
✽ATENCIÓN
1. La señal acústica de advertencia
puede no sonar secuencialmente
dependiendo de la velocidad y las
fomas de los objetos detectados.
2. El sistema de ayuda de
estacionamiento puede no funcionar
correctamente si la altura del
parachoques del vehículo o de
instalación del sensor ha sido
modificada.
Cualquiera de los equipamientos o
accesorios no instalados en fábrica
puede interferir con el rendimiento
del sensor.
3. El sensor puede no reconocer objetos
a menos de 30 cm del sensor, o puede
detectar una distancia incorrecta.
Utilícelo con precaución.
4. Si el sensor está congelado o
manchado de nieve o agua, el sensor
podría no funcionar hasta limpiarlo
con un paño suave.
5. No empuje, rasque ni golpee el sensor
con ningún objeto duro que pudiera
dañar la superficie del mismo. Podría
dañar el sensor.
✽ATENCIÓN
Este sistema sólo puede detectar objetos
dentro del margen y ubicación de los
sensores, no puede detectar objetos que
se encuentren en otras zonas en las que
no se hayan instalado sensores.
Asimismo, no pueden detectarse objetos
pequeños o finos, ni objetos situados
entre los sensores.
Compruebe siempre visualmente la
zona que está delante y detrás del
vehículo al conducir.
Asegúrese de informar al conductor del
vehículo que pueda no estar
familiarizado con el sistema sobre la
capacidad y las limitaciones del mismo.ADVERTENCIA
Extreme las precauciones cuando
conduzca el vehículo cerca de
objetos que se encuentren en la
calzada, especialmente peatones y
muy especialmente niños. Tenga en
cuenta que es posible que el
sensor no detecte algunos objetos
debido a la distancia a la que se
encuentran, su tamaño o el material
de los mismos, características que
pueden limitar la eficacia de los
sensores. Compruebe siempre
visualmente que el vehículo esté
libre de obstrucciones antes de
desplazarlo en cualquier dirección.

Características de vehículo

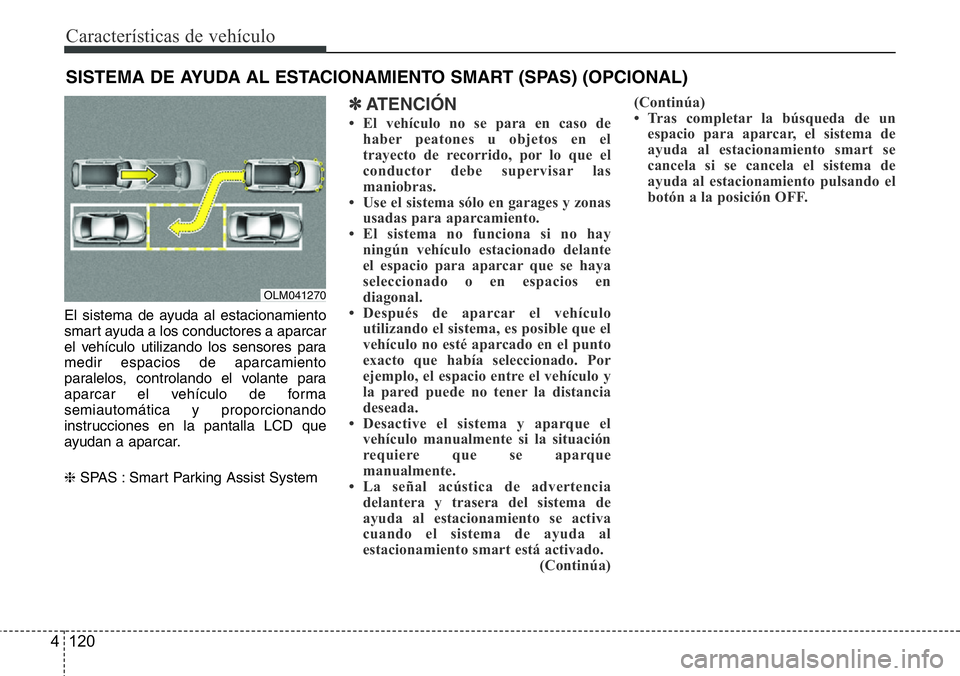

120 4
El sistema de ayuda al estacionamiento
smart ayuda a los conductores a aparcar
el vehículo utilizando los sensores para
medir espacios de aparcamiento
paralelos, controlando el volante para
aparcar el vehículo de forma
semiautomática y proporcionando
instrucciones en la pantalla LCD que
ayudan a aparcar.
❈SPAS : Smart Parking Assist System
✽ATENCIÓN
• El vehículo no se para en caso de
haber peatones u objetos en el
trayecto de recorrido, por lo que el
conductor debe supervisar las
maniobras.
• Use el sistema sólo en garages y zonas
usadas para aparcamiento.
• El sistema no funciona si no hay
ningún vehículo estacionado delante
el espacio para aparcar que se haya
seleccionado o en espacios en
diagonal.
• Después de aparcar el vehículo
utilizando el sistema, es posible que el
vehículo no esté aparcado en el punto
exacto que había seleccionado. Por
ejemplo, el espacio entre el vehículo y
la pared puede no tener la distancia
deseada.
• Desactive el sistema y aparque el
vehículo manualmente si la situación
requiere que se aparque
manualmente.
• La señal acústica de advertencia
delantera y trasera del sistema de
ayuda al estacionamiento se activa
cuando el sistema de ayuda al
estacionamiento smart está activado.
(Continúa)(Continúa)
• Tras completar la búsqueda de un
espacio para aparcar, el sistema de
ayuda al estacionamiento smart se
cancela si se cancela el sistema de
ayuda al estacionamiento pulsando el
botón a la posición OFF.
SISTEMA DE AYUDA AL ESTACIONAMIENTO SMART (SPAS) (OPCIONAL)
OLM041270

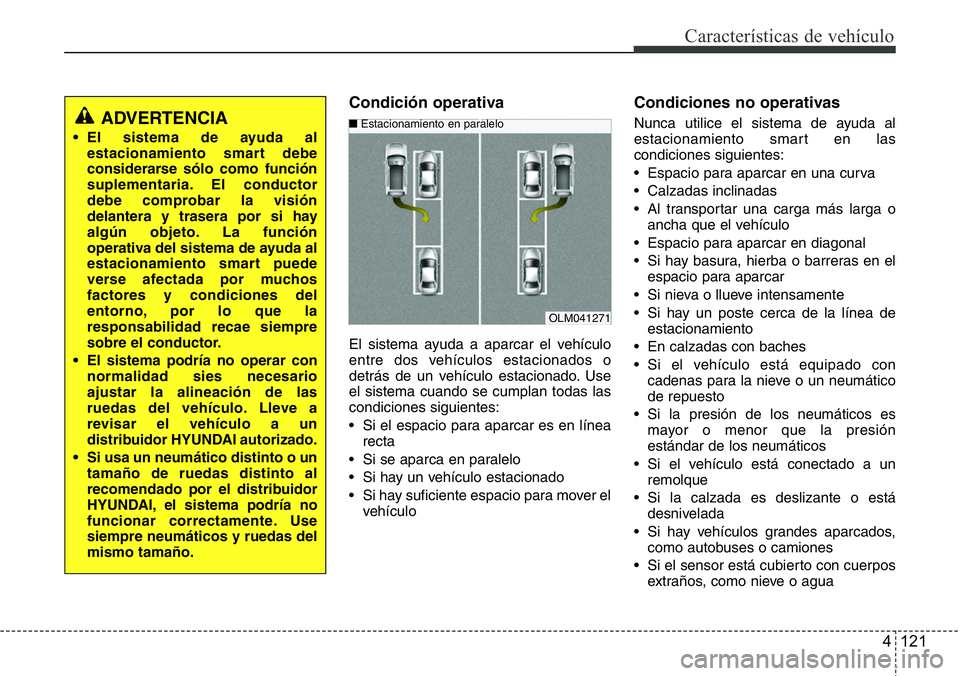

4 121
Características de vehículo
Condición operativa
El sistema ayuda a aparcar el vehículo
entre dos vehículos estacionados o
detrás de un vehículo estacionado. Use
el sistema cuando se cumplan todas las
condiciones siguientes:
• Si el espacio para aparcar es en línea
recta
• Si se aparca en paralelo
• Si hay un vehículo estacionado
• Si hay suficiente espacio para mover el
vehículo
Condiciones no operativas
Nunca utilice el sistema de ayuda al
estacionamiento smart en las
condiciones siguientes:
• Espacio para aparcar en una curva
• Calzadas inclinadas
• Al transportar una carga más larga o
ancha que el vehículo
• Espacio para aparcar en diagonal
• Si hay basura, hierba o barreras en el
espacio para aparcar
• Si nieva o llueve intensamente
• Si hay un poste cerca de la línea de
estacionamiento
• En calzadas con baches
• Si el vehículo está equipado con
cadenas para la nieve o un neumático
de repuesto
• Si la presión de los neumáticos es
mayor o menor que la presión
estándar de los neumáticos
• Si el vehículo está conectado a un
remolque
• Si la calzada es deslizante o está
desnivelada
• Si hay vehículos grandes aparcados,
como autobuses o camiones
• Si el sensor está cubierto con cuerpos
extraños, como nieve o agua
OLM041271
■Estacionamiento en paraleloADVERTENCIA
• El sistema de ayuda al
estacionamiento smart debe
considerarse sólo como función
suplementaria. El conductor
debe comprobar la visión
delantera y trasera por si hay
algún objeto. La función
operativa del sistema de ayuda al
estacionamiento smart puede
verse afectada por muchos
factores y condiciones del
entorno, por lo que la
responsabilidad recae siempre
sobre el conductor.
• El sistema podría no operar con
normalidad sies necesario
ajustar la alineación de las
ruedas del vehículo. Lleve a
revisar el vehículo a un
distribuidor HYUNDAI autorizado.
• Si usa un neumático distinto o un
tamaño de ruedas distinto al
recomendado por el distribuidor
HYUNDAI, el sistema podría no
funcionar correctamente. Use
siempre neumáticos y ruedas del
mismo tamaño.

Características de vehículo

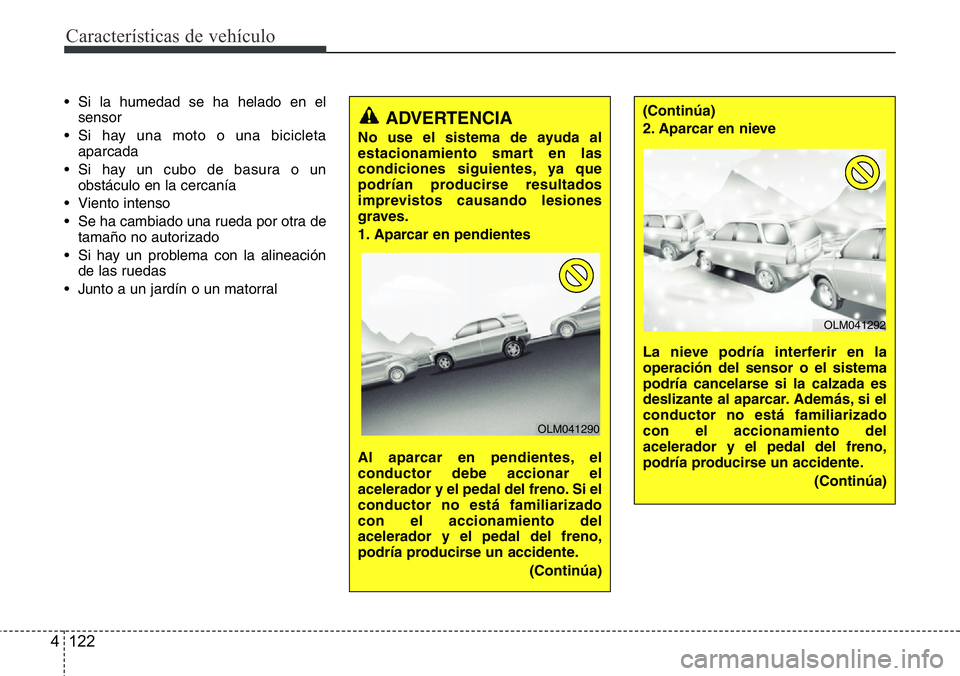

122 4
• Si la humedad se ha helado en el
sensor
• Si hay una moto o una bicicleta
aparcada
• Si hay un cubo de basura o un
obstáculo en la cercanía
• Viento intenso
• Se ha cambiado una rueda por otra de
tamaño no autorizado
• Si hay un problema con la alineación
de las ruedas
• Junto a un jardín o un matorral
ADVERTENCIA
No use el sistema de ayuda al
estacionamiento smart en las
condiciones siguientes, ya que
podrían producirse resultados
imprevistos causando lesiones
graves.
1. Aparcar en pendientes
Al aparcar en pendientes, el
conductor debe accionar el
acelerador y el pedal del freno. Si el
conductor no está familiarizado
con el accionamiento del
acelerador y el pedal del freno,
podría producirse un accidente.
(Continúa)
OLM041290
(Continúa)
2. Aparcar en nieve
La nieve podría interferir en la
operación del sensor o el sistema
podría cancelarse si la calzada es
deslizante al aparcar. Además, si el
conductor no está familiarizado
con el accionamiento del
acelerador y el pedal del freno,
podría producirse un accidente.
(Continúa)
OLM041292

Características de vehículo

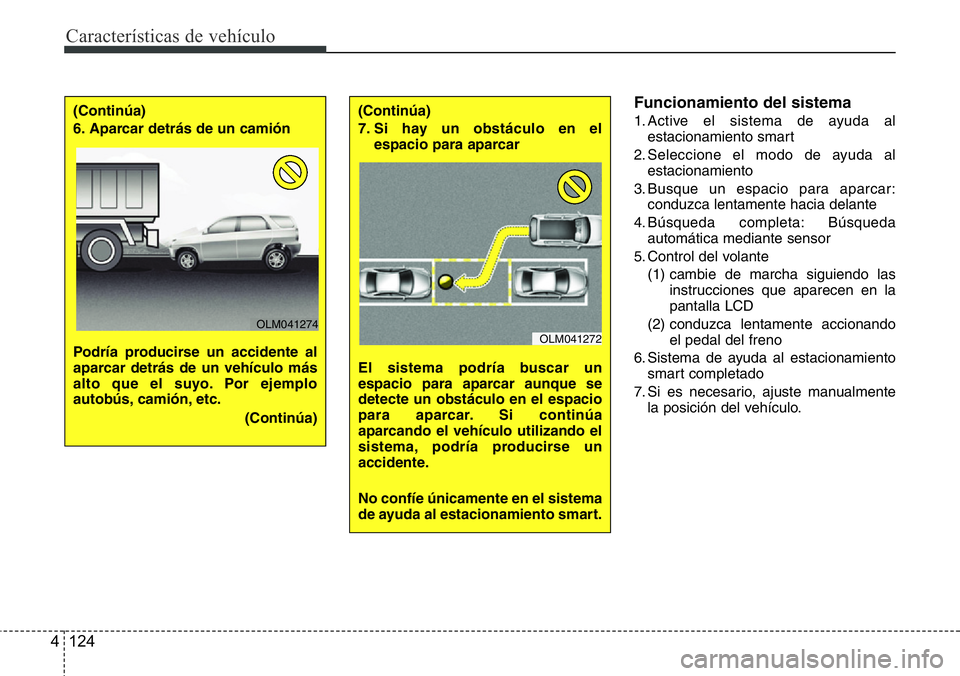

124 4
Funcionamiento del sistema
1. Active el sistema de ayuda al
estacionamiento smart
2. Seleccione el modo de ayuda al
estacionamiento
3. Busque un espacio para aparcar:
conduzca lentamente hacia delante
4. Búsqueda completa: Búsqueda
automática mediante sensor
5. Control del volante
(1) cambie de marcha siguiendo las
instrucciones que aparecen en la
pantalla LCD
(2) conduzca lentamente accionando
el pedal del freno
6. Sistema de ayuda al estacionamiento
smart completado
7. Si es necesario, ajuste manualmente
la posición del vehículo.(Continúa)
7. Si hay un obstáculo en el
espacio para aparcar
El sistema podría buscar un
espacio para aparcar aunque se
detecte un obstáculo en el espacio
para aparcar. Si continúa
aparcando el vehículo utilizando el
sistema, podría producirse un
accidente.
No confíe únicamente en el sistema
de ayuda al estacionamiento smart.
OLM041272
(Continúa)
6. Aparcar detrás de un camión
Podría producirse un accidente al
aparcar detrás de un vehículo más
alto que el suyo. Por ejemplo
autobús, camión, etc.
(Continúa)
OLM041274

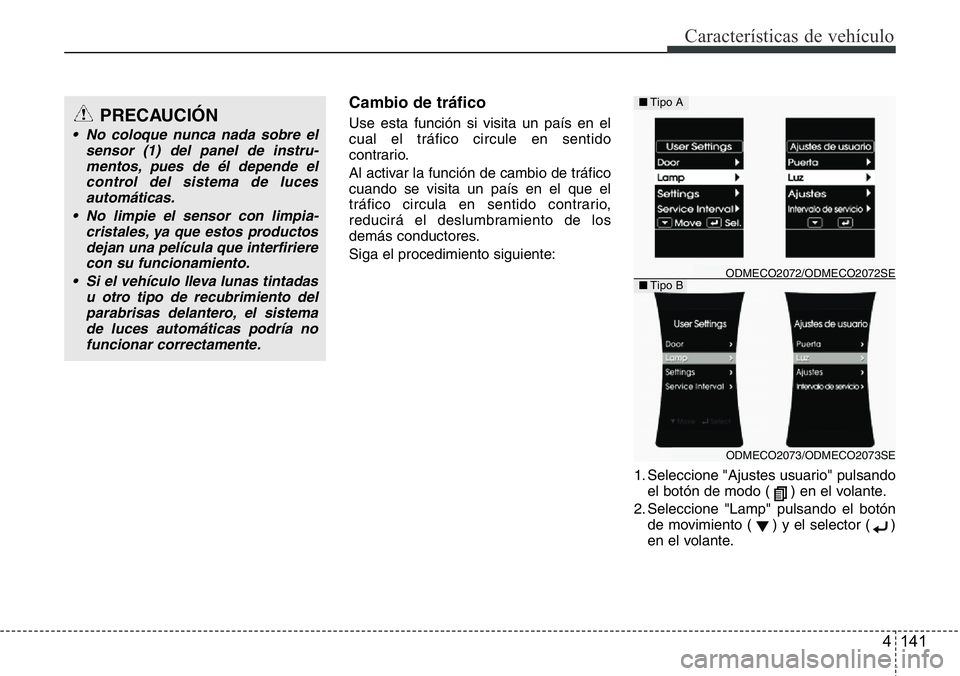

4 141
Características de vehículo
Cambio de tráfico
Use esta función si visita un país en el
cual el tráfico circule en sentido
contrario.
Al activar la función de cambio de tráfico
cuando se visita un país en el que el
tráfico circula en sentido contrario,
reducirá el deslumbramiento de los
demás conductores.
Siga el procedimiento siguiente:
1. Seleccione "Ajustes usuario" pulsando
el botón de modo ( ) en el volante.
2. Seleccione "Lamp" pulsando el botón
de movimiento ( ) y el selector ( )
en el volante.PRECAUCIÓN
• No coloque nunca nada sobre el
sensor (1) del panel de instru-
mentos, pues de él depende el
control del sistema de luces
automáticas.
• No limpie el sensor con limpia-
cristales, ya que estos productos
dejan una película que interfiriere
con su funcionamiento.
• Si el vehículo lleva lunas tintadas
u otro tipo de recubrimiento del
parabrisas delantero, el sistema
de luces automáticas podría no
funcionar correctamente.
■Tipo A
■Tipo B
ODMECO2073/ODMECO2073SE
ODMECO2072/ODMECO2072SE

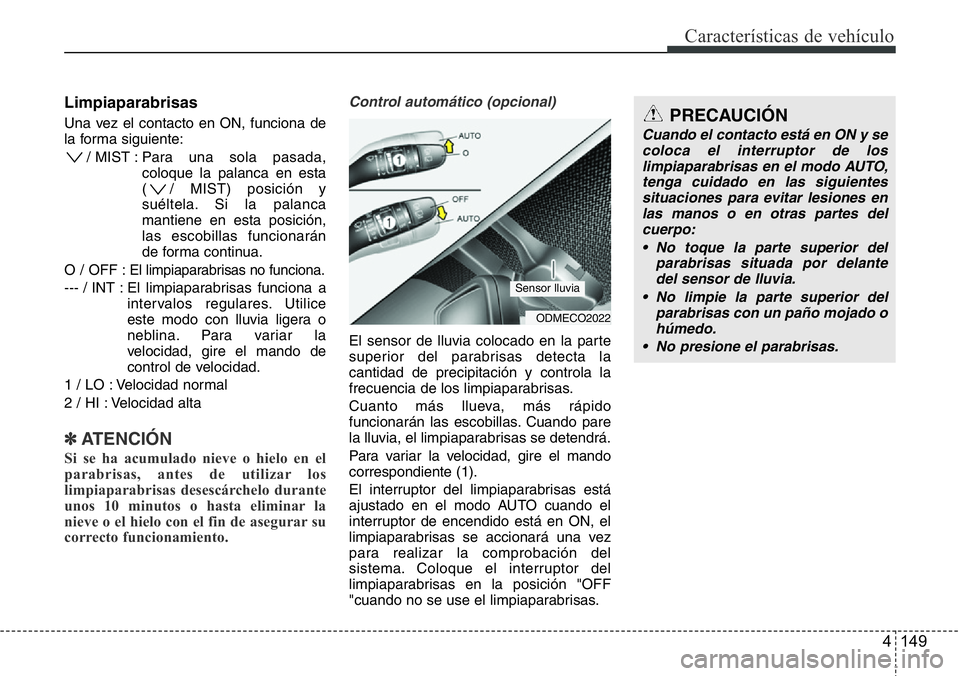

4 149
Características de vehículo
Limpiaparabrisas
Una vez el contacto en ON, funciona de
la forma siguiente:
/ MIST : Para una sola pasada,
coloque la palanca en esta
( / MIST) posición y
suéltela. Si la palanca
mantiene en esta posición,
las escobillas funcionarán
de forma continua.
O / OFF :
El limpiaparabrisas no funciona.
--- / INT : El limpiaparabrisas funciona a
intervalos regulares. Utilice
este modo con lluvia ligera o
neblina. Para variar la
velocidad, gire el mando de
control de velocidad.
1 / LO : Velocidad normal
2 / HI : Velocidad alta
✽ATENCIÓN
Si se ha acumulado nieve o hielo en el
parabrisas, antes de utilizar los
limpiaparabrisas desescárchelo durante
unos 10 minutos o hasta eliminar la
nieve o el hielo con el fin de asegurar su
correcto funcionamiento.
Control automático (opcional)
El sensor de lluvia colocado en la parte
superior del parabrisas detecta la
cantidad de precipitación y controla la
frecuencia de los limpiaparabrisas.
Cuanto más llueva, más rápido
funcionarán las escobillas. Cuando pare
la lluvia, el limpiaparabrisas se detendrá.
Para variar la velocidad, gire el mando
correspondiente (1).
El interruptor del limpiaparabrisas está
ajustado en el modo AUTO cuando el
interruptor de encendido está en ON, el
limpiaparabrisas se accionará una vez
para realizar la comprobación del
sistema. Coloque el interruptor del
limpiaparabrisas en la posición "OFF
"cuando no se use el limpiaparabrisas.
PRECAUCIÓN
Cuando el contacto está en ON y se
coloca el interruptor de los
limpiaparabrisas en el modo AUTO,
tenga cuidado en las siguientes
situaciones para evitar lesiones en
las manos o en otras partes del
cuerpo:
• No toque la parte superior del
parabrisas situada por delante
del sensor de lluvia.
• No limpie la parte superior del
parabrisas con un paño mojado o
húmedo.
• No presione el parabrisas.
ODMECO2022
Sensor lluvia
