Características de vehículo
58 4
RETROVISORES
Retrovisor interior
Ajuste el retrovisor para centrar la
imagen de la ventanilla trasera. Haga
este ajuste antes de iniciar la marcha.
Posición día/noche del retrovisor
(opcional)
Realice este ajuste antes de arrancar y
con la palanca día/noche en la posición
día.
Tire hacia usted de la palanca día/noche
para reducir el deslumbramiento
producido por los faros de los vehículos
que circulan por detrás del suyo por la
noche.
Recuerde que en esta posición la
imagen es algo menos clara.Espejo electrocrómico (ECM)
(opcional)
El retrovisor controla automáticamente el
deslumbramiento que procede de los
faros de los vehículos situados por
detrás durante la noche o en condiciones
de poca luz. El sensor situado en el
espejo detecta el nivel de luz en las
proximidades del vehículo y, reduce
automáticamente el deslumbramiento de
los faros de los vehículos que le siguen.
Con el motor en marcha, el
deslumbramiento se controla de forma
automática con el sensor que hay en el
retrovisor.
Siempre que se coloque la palanca de
cambio en la posición de R (marcha
atrás), el espejo se colocará
automáticamente en el ajuste de máxima
luminosidad para mejorar la visión
trasera del conductor.
ADVERTENCIA
-
Visibilidad trasera
No coloque en el asiento trasero ni
en la zona de carga objetos que
pudieran estorbar la visión por la
ventanilla trasera.
PRECAUCIÓN
Para limpiar el espejo retrovisor,
utilice una toalla de papel o material
similar humedecida con limpia-
cristales. No pulverice directa-
mente limpiacristales sobre el
espejo, ya que el líquido podría
entrar en la carcasa.
ADVERTENCIA
No ajuste los retrovisores con el
vehículo en movimiento. Podría
perder el control del vehículo y
ocasionar un accidente que
produjera lesiones graves o
incluso mortales, además de daños
materiales.
ADVERTENCIA
No modifique el retrovisor interior
ni monte un retrovisor ancho.
Podría causar lesiones en caso de
accidente o activación del airbag.
ODM042048Dia
Noche

459
Características de vehículo

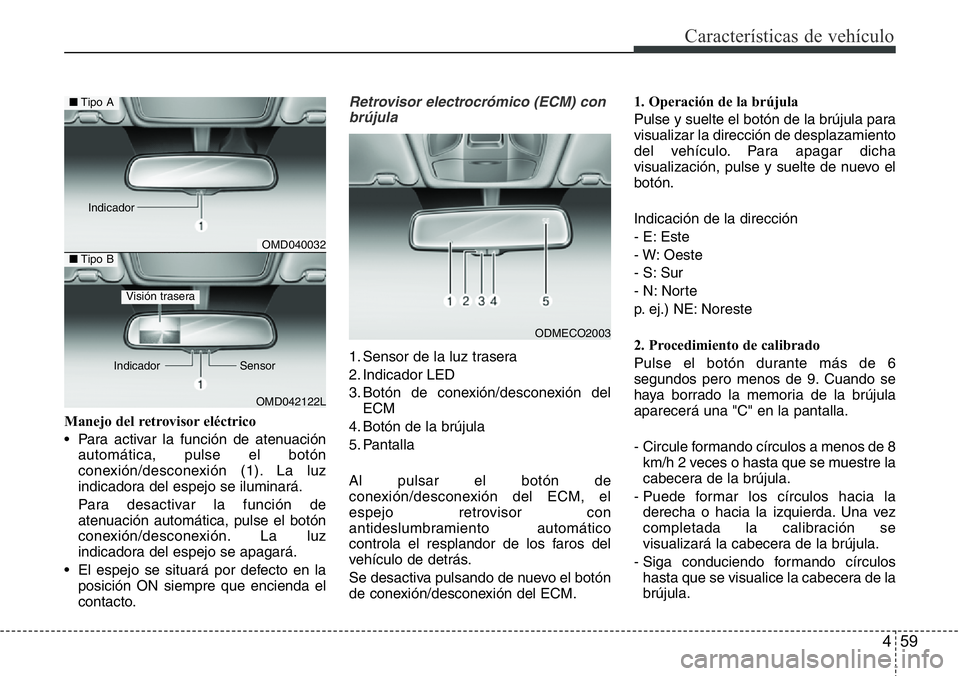

Manejo del retrovisor eléctrico
• Para activar la función de atenuación
automática, pulse el botón
conexión/desconexión (1). La luz
indicadora del espejo se iluminará.
Para desactivar la función de
atenuación automática, pulse el botón
conexión/desconexión. La luz
indicadora del espejo se apagará.
• El espejo se situará por defecto en la
posición ON siempre que encienda el
contacto.
Retrovisor electrocrómico (ECM) con
brújula
1. Sensor de la luz trasera
2. Indicador LED
3. Botón de conexión/desconexión del
ECM
4. Botón de la brújula
5. Pantalla
Al pulsar el botón de
conexión/desconexión del ECM, el
espejo retrovisor con
antideslumbramiento automático
controla el resplandor de los faros del
vehículo de detrás.
Se desactiva pulsando de nuevo el botón
de conexión/desconexión del ECM.1. Operación de la brújula
Pulse y suelte el botón de la brújula para
visualizar la dirección de desplazamiento
del vehículo. Para apagar dicha
visualización, pulse y suelte de nuevo el
botón.
Indicación de la dirección
- E: Este
- W: Oeste
- S: Sur
- N: Norte
p. ej.) NE: Noreste
2. Procedimiento de calibrado
Pulse el botón durante más de 6
segundos pero menos de 9. Cuando se
haya borrado la memoria de la brújula
aparecerá una "C" en la pantalla.
- Circule formando círculos a menos de 8
km/h 2 veces o hasta que se muestre la
cabecera de la brújula.
- Puede formar los círculos hacia la
derecha o hacia la izquierda. Una vez
completada la calibración se
visualizará la cabecera de la brújula.
- Siga conduciendo formando círculos
hasta que se visualice la cabecera de la
brújula.
OMD040032
OMD042122L
■Tipo A
■Tipo B
Visión trasera
Indicador Sensor Indicador
ODMECO2003

4 111
Características de vehículo

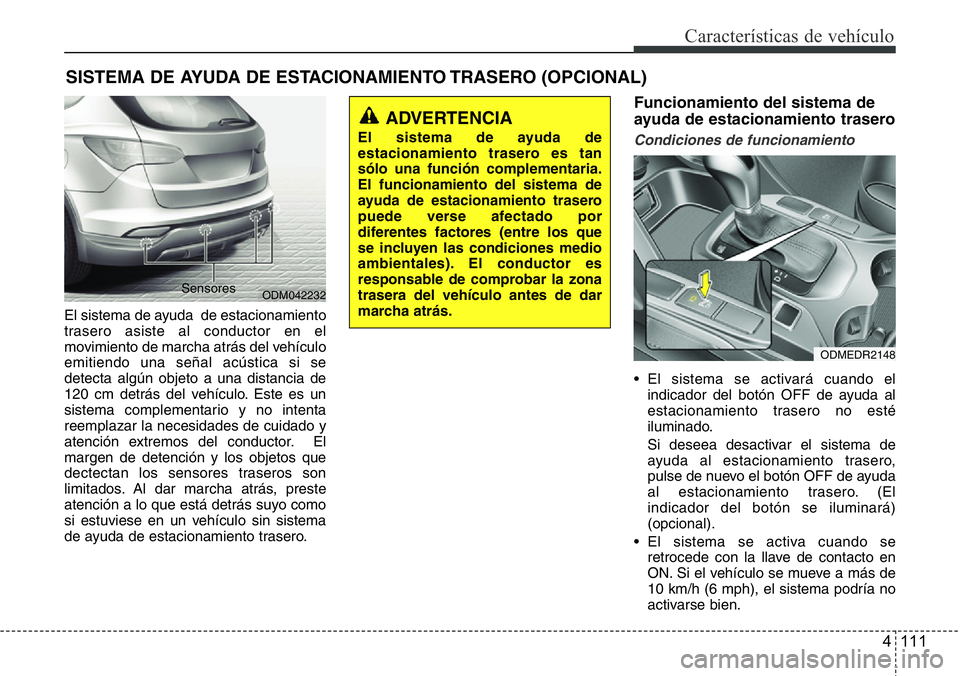

El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículo
emitiendo una señal acústica si se
detecta algún objeto a una distancia de
120 cm detrás del vehículo. Este es un
sistema complementario y no intenta
reemplazar la necesidades de cuidado y
atención extremos del conductor. El
margen de detención y los objetos que
dectectan los sensores traseros son
limitados. Al dar marcha atrás, preste
atención a lo que está detrás suyo como
si estuviese en un vehículo sin sistema
de ayuda de estacionamiento trasero.
Funcionamiento del sistema de
ayuda de estacionamiento trasero
Condiciones de funcionamiento
• El sistema se activará cuando el
indicador del botón OFF de ayuda al
estacionamiento trasero no esté
iluminado.
Si deseea desactivar el sistema de
ayuda al estacionamiento trasero,
pulse de nuevo el botón OFF de ayuda
al estacionamiento trasero. (El
indicador del botón se iluminará)
(opcional).
• El sistema se activa cuando se
retrocede con la llave de contacto en
ON. Si el vehículo se mueve a más de
10 km/h (6 mph), el sistema podría no
activarse bien.
SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)
ODM042232Sensores
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tan
sólo una función complementaria.
El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zona
trasera del vehículo antes de dar
marcha atrás.
ODMEDR2148

Características de vehículo
112 4

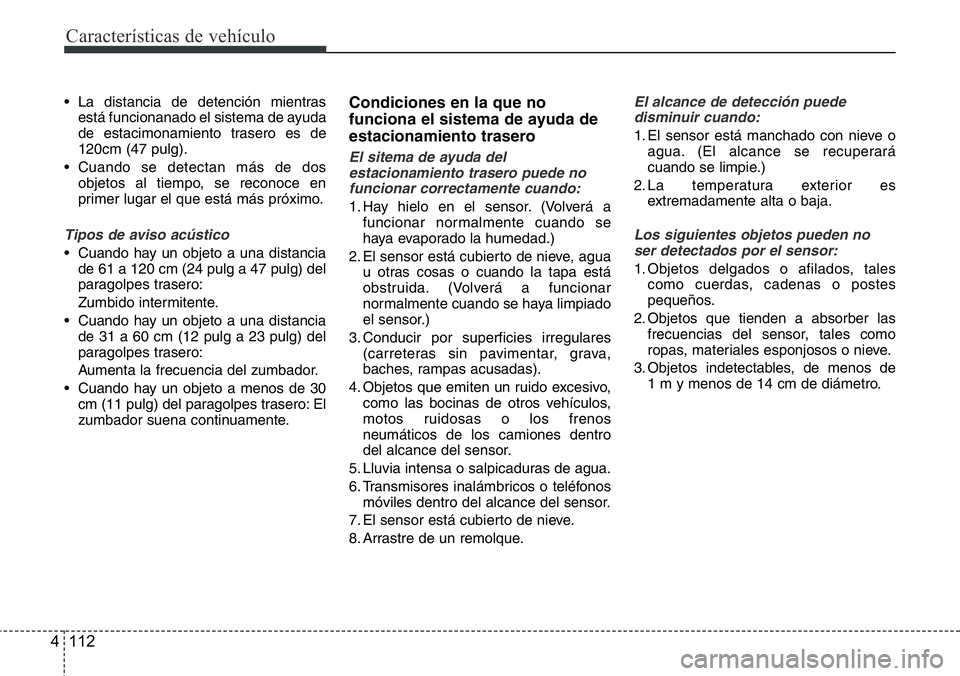

• La distancia de detención mientras
está funcionanado el sistema de ayuda
de estacimonamiento trasero es de
120cm (47 pulg).
• Cuando se detectan más de dos
objetos al tiempo, se reconoce en
primer lugar el que está más próximo.
Tipos de aviso acústico
• Cuando hay un objeto a una distancia
de 61 a 120 cm (24 pulg a 47 pulg) del
paragolpes trasero:
Zumbido intermitente.
• Cuando hay un objeto a una distancia
de 31 a 60 cm (12 pulg a 23 pulg) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
• Cuando hay un objeto a menos de 30
cm (11 pulg) del paragolpes trasero: El
zumbador suena continuamente.
Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sitema de ayuda del
estacionamiento trasero puede no
funcionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua
u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares
(carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo,
como las bocinas de otros vehículos,
motos ruidosas o los frenos
neumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos
móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque.
El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es
extremadamente alta o baja.
Los siguientes objetos pueden no
ser detectados por el sensor:
1. Objetos delgados o afilados, tales
como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las
frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de
1 m y menos de 14 cm de diámetro.

4 113
Características de vehículo

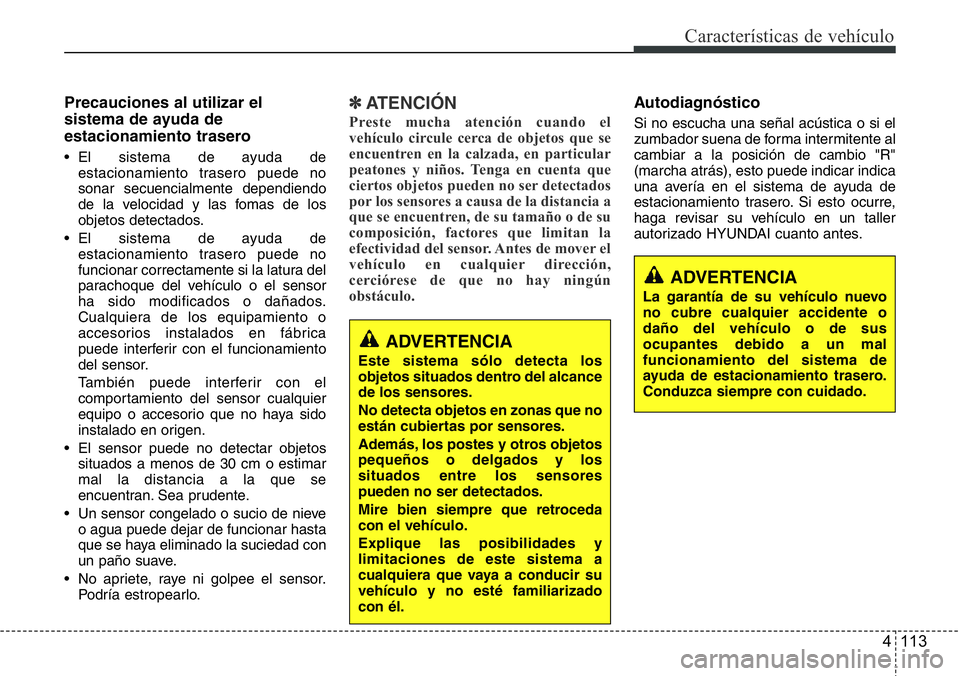

Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
• El sistema de ayuda de
estacionamiento trasero puede no
sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
• El sistema de ayuda de
estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
También puede interferir con el
comportamiento del sensor cualquier
equipo o accesorio que no haya sido
instalado en origen.
• El sensor puede no detectar objetos
situados a menos de 30 cm o estimar
mal la distancia a la que se
encuentran. Sea prudente.
• Un sensor congelado o sucio de nieve
o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
• No apriete, raye ni golpee el sensor.
Podría estropearlo.
✽ATENCIÓN
Preste mucha atención cuando el
vehículo circule cerca de objetos que se
encuentren en la calzada, en particular
peatones y niños. Tenga en cuenta que
ciertos objetos pueden no ser detectados
por los sensores a causa de la distancia a
que se encuentren, de su tamaño o de su
composición, factores que limitan la
efectividad del sensor. Antes de mover el
vehículo en cualquier dirección,
cerciórese de que no hay ningún
obstáculo.
Autodiagnóstico
Si no escucha una señal acústica o si el
zumbador suena de forma intermitente al
cambiar a la posición de cambio "R"
(marcha atrás), esto puede indicar indica
una avería en el sistema de ayuda de
estacionamiento trasero. Si esto ocurre,
haga revisar su vehículo en un taller
autorizado HYUNDAI cuanto antes.
ADVERTENCIA
Este sistema sólo detecta los
objetos situados dentro del alcance
de los sensores.
No detecta objetos en zonas que no
están cubiertas por sensores.
Además, los postes y otros objetos
pequeños o delgados y los
situados entre los sensores
pueden no ser detectados.
Mire bien siempre que retroceda
con el vehículo.
Explique las posibilidades y
limitaciones de este sistema a
cualquiera que vaya a conducir su
vehículo y no esté familiarizado
con él.
ADVERTENCIA
La garantía de su vehículo nuevo
no cubre cualquier accidente o
daño del vehículo o de sus
ocupantes debido a un mal
funcionamiento del sistema de
ayuda de estacionamiento trasero.
Conduzca siempre con cuidado.

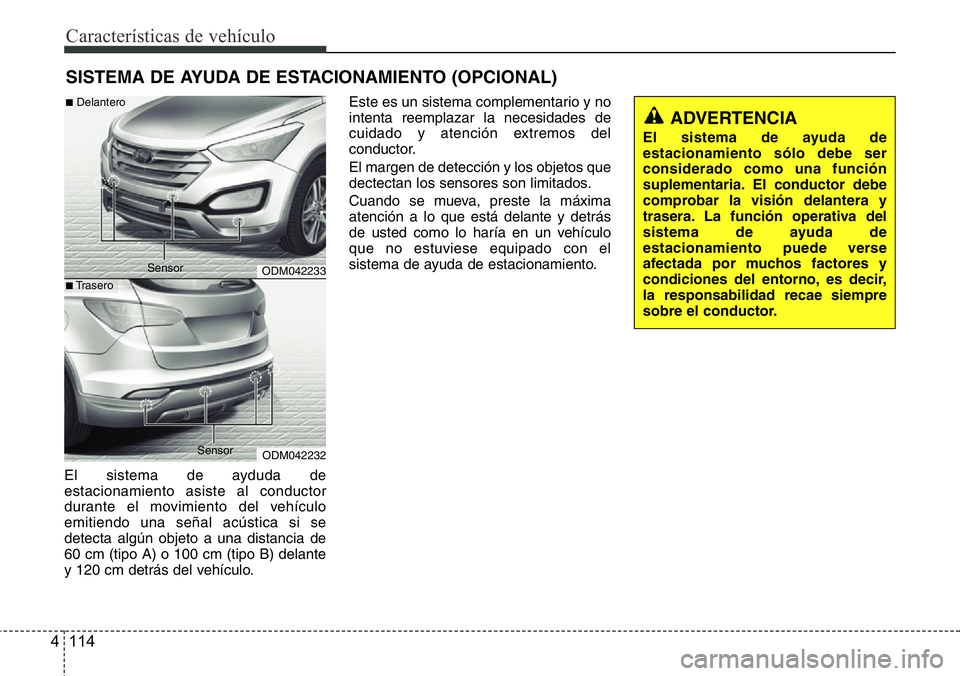

Características de vehículo
114 4
El sistema de ayduda de
estacionamiento asiste al conductor
durante el movimiento del vehículo
emitiendo una señal acústica si se
detecta algún objeto a una distancia de
60 cm (tipo A) o 100 cm (tipo B) delante
y 120 cm detrás del vehículo.Este es un sistema complementario y no
intenta reemplazar la necesidades de
cuidado y atención extremos del
conductor.
El margen de detección y los objetos que
dectectan los sensores son limitados.
Cuando se mueva, preste la máxima
atención a lo que está delante y detrás
de usted como lo haría en un vehículo
que no estuviese equipado con el
sistema de ayuda de estacionamiento.
SISTEMA DE AYUDA DE ESTACIONAMIENTO (OPCIONAL)
ADVERTENCIA
El sistema de ayuda de
estacionamiento sólo debe ser
considerado como una función
suplementaria. El conductor debe
comprobar la visión delantera y
trasera. La función operativa del
sistema de ayuda de
estacionamiento puede verse
afectada por muchos factores y
condiciones del entorno, es decir,
la responsabilidad recae siempre
sobre el conductor.
ODM042233
ODM042232
■Delantero
■Trasero
Sensor
Sensor

4 115
Características de vehículo

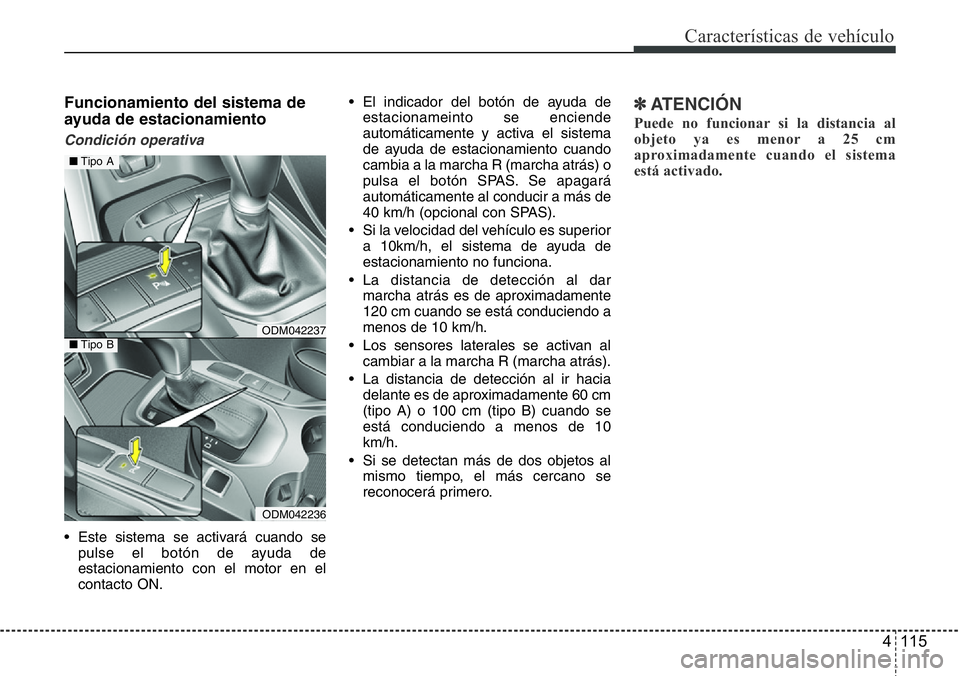

Funcionamiento del sistema de
ayuda de estacionamiento
Condición operativa
• Este sistema se activará cuando se
pulse el botón de ayuda de
estacionamiento con el motor en el
contacto ON.• El indicador del botón de ayuda de
estacionameinto se enciende
automáticamente y activa el sistema
de ayuda de estacionamiento cuando
cambia a la marcha R (marcha atrás) o
pulsa el botón SPAS. Se apagará
automáticamente al conducir a más de
40 km/h (opcional con SPAS).
• Si la velocidad del vehículo es superior
a 10km/h, el sistema de ayuda de
estacionamiento no funciona.
• La distancia de detección al dar
marcha atrás es de aproximadamente
120 cm cuando se está conduciendo a
menos de 10 km/h.
• Los sensores laterales se activan al
cambiar a la marcha R (marcha atrás).
• La distancia de detección al ir hacia
delante es de aproximadamente 60 cm
(tipo A) o 100 cm (tipo B) cuando se
está conduciendo a menos de 10
km/h.
• Si se detectan más de dos objetos al
mismo tiempo, el más cercano se
reconocerá primero.
✽ATENCIÓN
Puede no funcionar si la distancia al
objeto ya es menor a 25 cm
aproximadamente cuando el sistema
está activado.
ODM042237
ODM042236
■Tipo A
■Tipo B

Características de vehículo
116 4
✽ATENCIÓN
• La señal acústica y el indicador pueden variar de la ilustración según los objetos y
el estado de los sensores.
• No limpie la zona donde se encuentran los sensores del vehículo con agua a
presión.

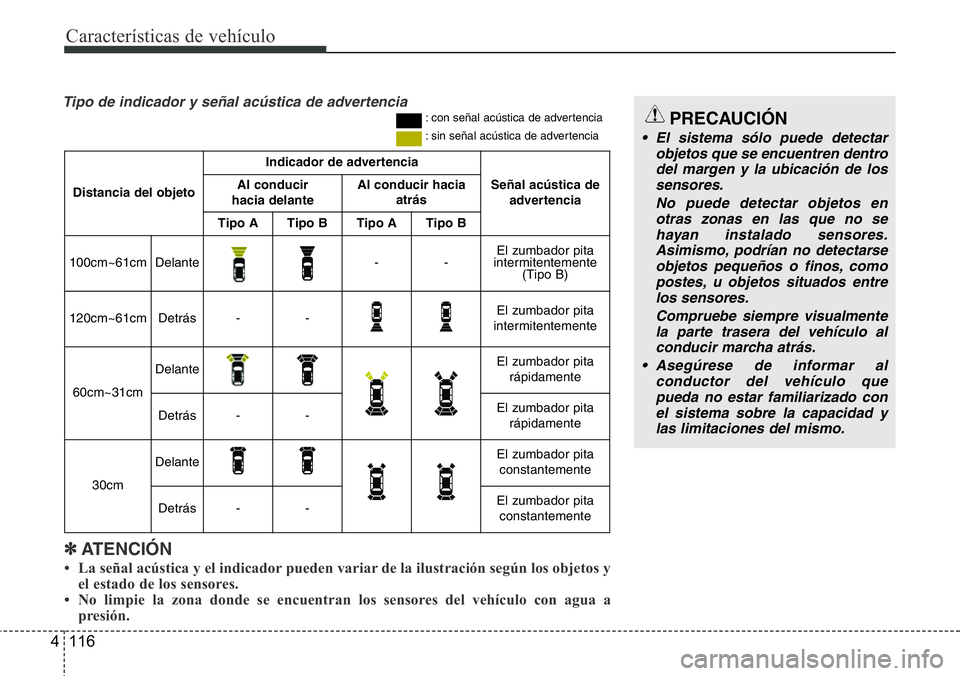

Tipo de indicador y señal acústica de advertencia: con señal acústica de advertencia
: sin señal acústica de advertenciaPRECAUCIÓN
• El sistema sólo puede detectar
objetos que se encuentren dentro
del margen y la ubicación de los
sensores.
No puede detectar objetos en
otras zonas en las que no se
hayan instalado sensores.
Asimismo, podrían no detectarse
objetos pequeños o finos, como
postes, u objetos situados entre
los sensores.
Compruebe siempre visualmente
la parte trasera del vehículo al
conducir marcha atrás.
• Asegúrese de informar al
conductor del vehículo que
pueda no estar familiarizado con
el sistema sobre la capacidad y
las limitaciones del mismo.
Distancia del objeto
Indicador de advertencia
Señal acústica de
advertenciaAl conducir
hacia delanteAl conducir hacia
atrás
Tipo ATipo BTipo ATipo B
100cm~61cmDelante--El zumbador pita
intermitentemente
(Tipo B)
120cm~61cmDetrás--El zumbador pita
intermitentemente
60cm~31cm
DelanteEl zumbador pita
rápidamente
Detrás--El zumbador pita
rápidamente
30cm
DelanteEl zumbador pita
constantemente
Detrás--El zumbador pita
constantemente
