2015 Hyundai Santa Fe sunroof

447
Características de vehículo
Si su vehículo está equipado con un
techo solar, puede deslizar o inclinar el
techo solar con la palanca de control
ubicada en la consola superior.
Tipo A
El techo solar sólo puede abrirse,
cerrarse o inclinarse con el interruptor de
encendido en la posición ON.
Tipo B
El techo solar puede accionarse durante
aproximadamente unos 30 segundos
después de sacar la llave de encendido
o de colocarla en la posición ACC o
LOCK. No obstante, si se abren las
puertas delanteras, el techo solar no
podrá abrirse durante dicho periodo de
30 segundos.• En climas fríos o húmedos, el techo
solar podría no funcionar
correctamente debido a las bajas
temperaturas.
• Después de lavar el vehículo o en caso
de lluvia, asegúrese de limpiar los
restos de agua que haya en el techo
solar antes de abrirlo.
Advertencia de apertura del techo
solar (opcional)
Si el conductor retira la llave de
encendido (llave Smart: se apaga el
motor) y abre la puerta del conductor
(opcional) cuando el techo solar no está
completamente cerrado, la señal
acústica sonará aprox. 7 segundos y
aparecerá el mensaje "Techo solar
abierto (sunroof open)" en la pantalla
LCD.

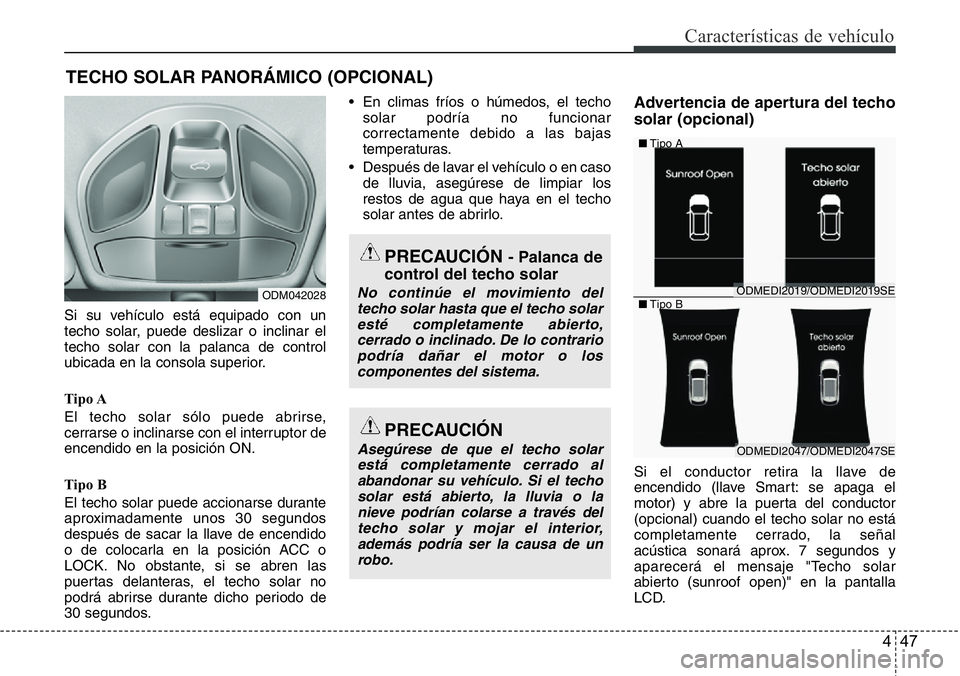

TECHO SOLAR PANORÁMICO (OPCIONAL)
ODM042028
PRECAUCIÓN - Palanca de
control del techo solar
No continúe el movimiento del
techo solar hasta que el techo solar
esté completamente abierto,
cerrado o inclinado. De lo contrario
podría dañar el motor o los
componentes del sistema.
PRECAUCIÓN
Asegúrese de que el techo solar
está completamente cerrado al
abandonar su vehículo. Si el techo
solar está abierto, la lluvia o la
nieve podrían colarse a través del
techo solar y mojar el interior,
además podría ser la causa de un
robo.ODMEDI2047/ODMEDI2047SE ■Tipo A
ODMEDI2019/ODMEDI2019SE
■Tipo B

Mantenimiento
46 7
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
SMART KEY 410AInterruptor del botón de arranque/parada, módulo del inmovilizador
INTERIOR LAMP15ALuz de carga, luz de cortesía IZQ/DCH, luz de la consola del techo,
luz central del habitáculo, luz personal IZQ/DCH
MULTI MEDIAMULTI
MEDIA15AAudio, A/V y unidad principal de navegación, reloj digital
MDPS7,5AUnidad MDPS
HANDLE HTD15AInterruptor del volante
MEMORY 110AReceptor RF, llave de encendido Ill. e interruptor de advertencia de la puerta
START7,5ASin INMO y llave smart: Caja de relés ICM (relé alarma antirrobo),
Con INMO/llave smart: ECM/PCM, interruptor de margen del semieje,
módulo de control de la llave smart, fusible E/R y caja de relés (relé 2)
MODULE 210A
Módulo de las luces delanteras adaptables, interruptor del panel de protección,
módulo de control de abertura activa del capó, unidad del relé de incandescencia
(DSL), conector de comprobación multiusos, faro IZQ/DCH,
actuador del dispositivo de nivelación de los faros IZQ/DCH,
módulo del dispositivo de autonivelación de los faros, interruptor de la luz de freno,
sensor de aviso del filtro de combustible (DSL), caja diésel (relé 1)(DSL)
CORNERING LAMP 10ACaja de relés ICM (relé de las luces de curvas IZQ/DCH)
SUNROOF 220ATecho solar
S/HEATER RR15ACalefacción del asiento trasero IZQ/DCH

Mantenimiento
48 7
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
SUNROOF 120ATecho solar
P/WDW LH25AMódulo del elevalunas eléctrico de seguridad del conductor/acompañante, módulo de
la puerta del conductor/acompañante, interruptor del elevalunas eléctrico trasero IZQ,
módulo del elevalunas eléctrico de seguridad trasero IZQ
FUEL LID15AInterruptor de la puerta de llenado de combustible
SMART KEY 37,5AMódulo de control de la llave Smart
STOP LP15AMódulo electrónico de la señal de parada
P/SEAT PASS20AInterruptor manual del asiento del acompañante
AMP30AAMP
MODULE 410AAudio, A/V y unidad principal de navegación, sistema de ayuda de estacionamiento,
reloj digital, BCM, luz de la consola del techo, AMP,
interruptor del retrovisor eléctrico exterior, fusible E/R y caja de relés (relé 1)
DR LOCK20ARelé de bloqueo/desbloqueo de las puertas, relé del portón trasero,
caja de relés ICM (relé de interbloqueo)
P/SEAT DRV30AMódulo IMS del conductor, interruptor manual del asiento del conductor,
interruptor del soporte lumbar del conductor
