7-21
7
Mantenimiento
Comprobación del freno de estacionamiento
Compruebe el recorrido del freno de mano contando el número de "clics"que se escuchan al levantarlo com-pletamente desde la posición dereposo. El freno de estacionamientodebe retener el vehículo en una pen-diente bastante pronunciada. Si lacarrera es mayor o menor que laespecificada, recomendamos quesolicite la reparación el sistema porun distribuidor HYUNDAI autorizado.
Recorrido: 7 chasquidos con unafuerza de 20kg (44 lbs,196 N)
Purga del agua del filtro de combustible
El filtro de combustible del motor dié- sel desempeña un importante papelpara separar el agua del combustibley acumularla en su parte inferior.
Si se acumula agua en elfiltro de combustible, laluz de aviso se enciendecuando el contacto estáen la posición "ON". Si el testigo de adverten- cia permanece encendi-do, recomendamos quesolicite la reparación delsistema por un distribui-dor HYUNDAI autorizado.
Sustitución del cartucho del filtro de combustible
Cuando cambie el cartucho del fil- tro de combustible, recomenda-mos que solicite las piezas derepuesto en un distribuidorHYUNDAI autorizado.
AVISO
FRENO DE ESTACIONAMIENTO FILTRO DE COMBUSTIBLE (PARA DIESEL)
OEU054002
Si no se purga en los momentos precisos el agua acumulada enel filtro de combustible, se pue-den dañar componentes impor-tantes, como el émbolo decebado de la bomba, a causa dela entrada de agua en el filtro.
PRECAUCIÓN
OEU074016

7-22
Mantenimiento
Revise y añada aceite
Afloje el tapón de inspección y exa- mine el aceite que está bajo eltapón. Si el nivel de aceite es bajo, añade aceite de engranajes.
Cambie el aceite del engranaje.
1.Después de conducir, drene elaceite del engranaje aflojando el tapón de drenaje antes de que elaceite del engranaje se enfríe.
2.Instale el tapón de drenaje.
3.Recargue el aceite del engranaje para comprobar el tapón de entra- da.
Cambio del filtro
Debe cambiarse cuando sea nece- sario, no debe limpiar y reutilizar.
TRANSMISIÓN MANUAL Y ACEITE DEL EJE TRASERO (OPCIONAL)
G100B01L
OEU074018
FILTRO DE AIRE

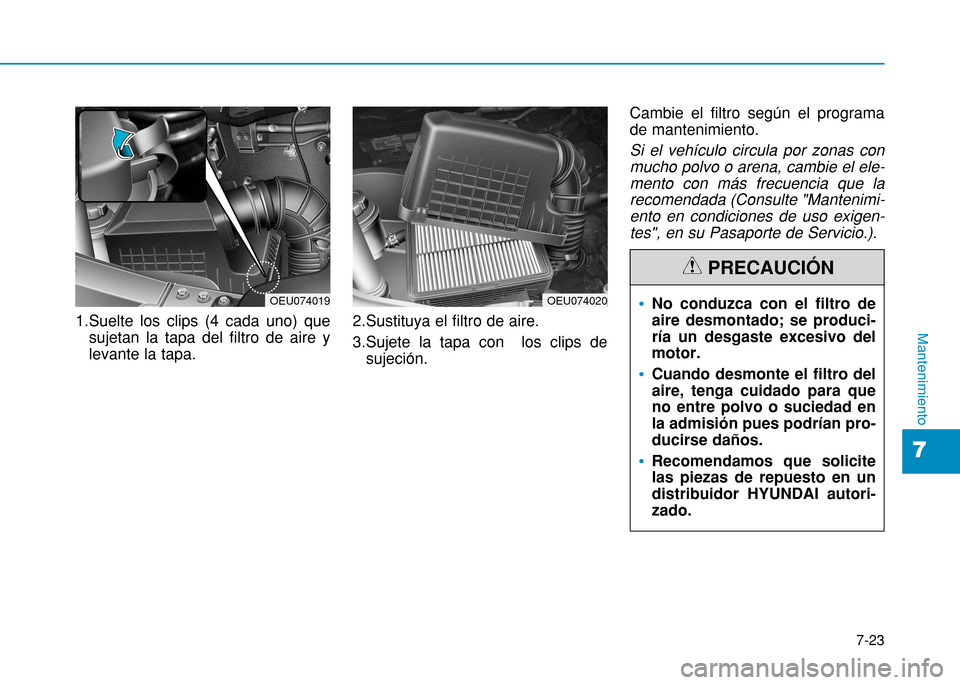

7-23
7
Mantenimiento1.Suelte los clips (4 cada uno) quesujetan la tapa del filtro de aire y levante la tapa. 2.Sustituya el filtro de aire.
3.Sujete la tapa con los clips de
sujeción. Cambie el filtro según el programa de mantenimiento.
Si el vehículo circula por zonas con
mucho polvo o arena, cambie el ele-mento con más frecuencia que la recomendada (Consulte "Mantenimi-ento en condiciones de uso exigen-tes", en su Pasaporte de Servicio.).
OEU074019OEU074020No conduzca con el filtro de aire desmontado; se produci-ría un desgaste excesivo delmotor.
Cuando desmonte el filtro del aire, tenga cuidado para queno entre polvo o suciedad enla admisión pues podrían pro-ducirse daños.
Recomendamos que solicite las piezas de repuesto en undistribuidor HYUNDAI autori-zado.
PRECAUCIÓN

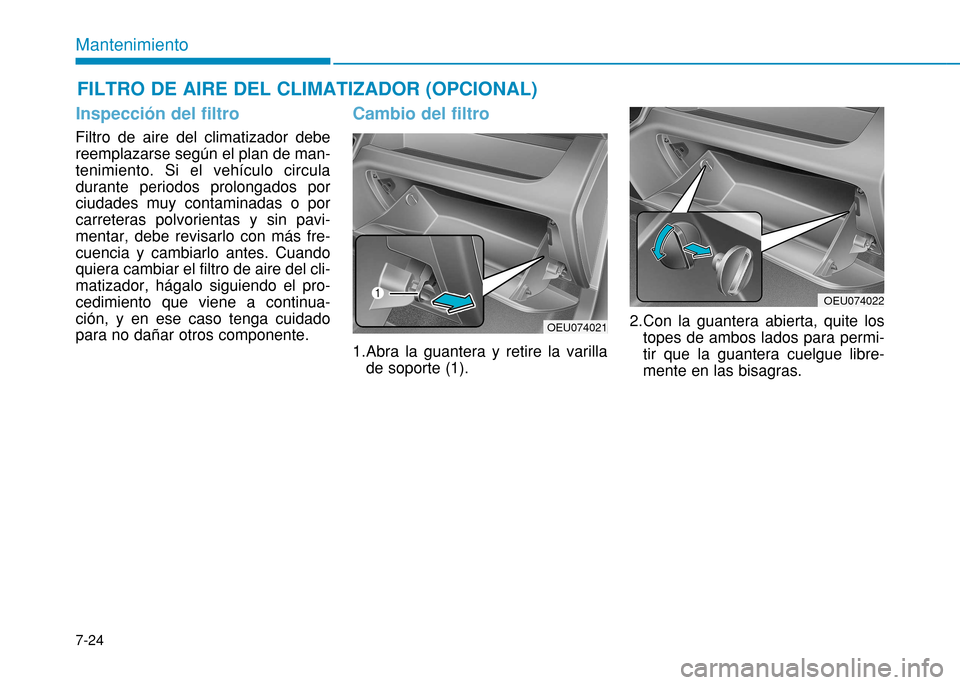

7-24
Mantenimiento
Inspección del filtro
Filtro de aire del climatizador debe reemplazarse según el plan de man-tenimiento. Si el vehículo circuladurante periodos prolongados porciudades muy contaminadas o porcarreteras polvorientas y sin pavi-mentar, debe revisarlo con más fre-cuencia y cambiarlo antes. Cuandoquiera cambiar el filtro de aire del cli-matizador, hágalo siguiendo el pro-cedimiento que viene a continua-ción, y en ese caso tenga cuidadopara no dañar otros componente.
Cambio del filtro
1.Abra la guantera y retire la varillade soporte (1). 2.Con la guantera abierta, quite los
topes de ambos lados para permi-tir que la guantera cuelgue libre- mente en las bisagras.
FILTRO DE AIRE DEL CLIMATIZADOR (OPCIONAL)
OEU074021
OEU074022

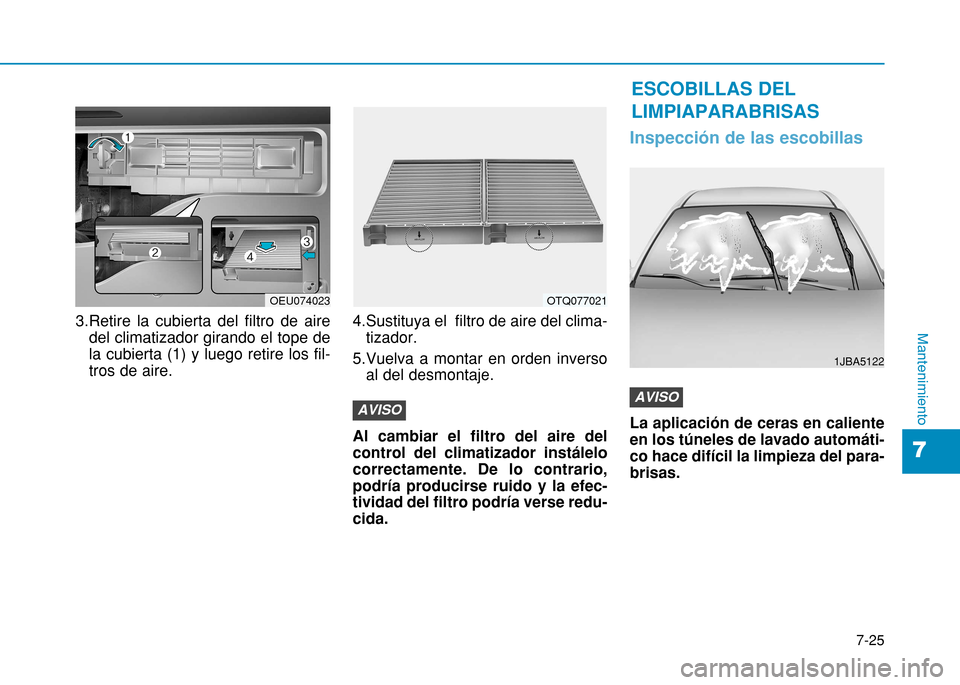

7-25
7
Mantenimiento3.Retire la cubierta del filtro de airedel climatizador girando el tope de la cubierta (1) y luego retire los fil-tros de aire. 4.Sustituya el filtro de aire del clima-
tizador.
5.Vuelva a montar en orden inverso al del desmontaje.
Al cambiar el filtro del aire delcontrol del climatizador instálelocorrectamente. De lo contrario,podría producirse ruido y la efec-tividad del filtro podría verse redu-cida.
Inspección de las escobillas
La aplicación de ceras en caliente en los túneles de lavado automáti-co hace difícil la limpieza del para-brisas.AVISOAVISO
OEU074023OTQ077021
ESCOBILLAS DEL LIMPIAPARABRISAS
1JBA5122

7-50
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
1210AMEMORYTablero de instrumentos (B+), Módulo de control A/C (B+), Módulo de la puerta del conductor (B+ECU), Módulo de la puerta del auxiliar (B+ECU), DTG(B+), OBDII (B+)
137.5ABRAKE SWInterruptor del freno, Botón de parada
1410AMODULE E-3
Tablero de instrumentos, Módulo de la puerta del conductor, Módulo de la puerta del auxiliar, Módulo de control A/C, Asiento Interruptor calentada Izquerda/Derecha, Interruptor VDC Off,AVN, Asiento HTD Modulo Izquierda/Derecha, DTG, Módulo de LDWS, Sensor de RPAS,Sensor de Guiñada, Sensor de Agua en el Filtro de Combustible
1510AMIDDLE DR LOCKActuador del bloqueo de la puerta corrediza
1610ATAILGATEDR LOCKActuador del bloqueo del portón trasero
1710AMODULE E-4AUDIO E300/E800(ACC), AVN(ACC), Módulo de LDC (ACC), CM(ACC)
1820AENG BOX (IG1)CAJA DE UH (ABS3 7.5A, SNSR5 7.5A, INHIBIDOR 7.5A, LUZ DE MARCHA ATRÁS 7.5A)
1910ADCUCAJA DE ASIENTOS (DCU SNSR Relé 'S')
207.5A2
CMCM (IG1)
217.5AMODULE-1Sensor de lluvia
2210AINTERIOR LAMPLA CAJA ASIENTO (Luz de habitáculo PASS Relé 'S'), Interruptor de advertencia llave, Luz de escalón (MID/ASS), Consola de luces en el techo, Luz de lectura de mapas, Lámpara de lecturadel Pasajero, Luz de Carga (Medio / TGAT)

7-51
7
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
2310AMODULE-2HLLD Actuador Izquierda/Derecha, Módulo del relé de incandescencia (IG1), Interruptor del freno, Sensor de FPAS , Interruptor del Salpicadero, Interruptor del BEZEL, Módulo de LDC(IG1)
247.5AMODULE-5I_S_MIRR(IG2), CM(IG2), Módulo de calefactor del Pasajero (IG2), Módulo de asiento calentada Izquierda/Derecha (IG2), Relé "S” de la filtro de combustible
2510A2 IMMOMódulo de inmobilizador (B+), Interruptor de advertencia llave
267.5A1
IMMOMódulo de inmobilizador(IG1)
2720ASEAT BOX (IG2)LA CAJA ASIENTO (ELECTRICO VENTILADOR2 10A, A/CON RR(IG2) 10A, IG2 10A(AUX POWER(IG2) Relé “S”))
287.5A1
A/CONMódulo de control A/C (IG2)
2915AA/BAGMódulo de control A/BAG (IG1)
307.52
EMERGENCY CALLLlamada de emergencia (IG1)

7-53
7
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
1315A3 TRAILERMódulo de Remolque (B+)
1430APASS A/CONC/FAN LHMotor del A/CON Ventilador – Pasajero Izquierda
1510ABATTERYSENSORSensor de la batería
1630AFUEL HTRCalefactor del filtro de combustible
177.5APASS HTR/BLOW SIG FRMódulo control del calefactor -pasajero (Motor de ventilador, SIG delantero)
1815ADCU
SENSORSensor de PM, Sensor de NOX (Delantero/Trasero), Módulo del Control de dosificación (IG1 ENTRADA)
1920A1
DCUMódulo del Control de dosificación (B+)
207.5APASS HTR/BLOW SIG RRMódulo control del calefactor -pasajero (Motor de ventilador, SIG Trasero)
2110A2
ELECTRIC
VENTILATORMódulo del Control Ventilador (IG2)
227.5APASS A/CON
BLOW SIG LHMódulo control del A/C -trasero (Motor de ventilador, SIG izquierdo)
237.5APASS A/CON
BLOW SIG RHMódulo control del A/C -trasero (Motor de ventilador, SIG derecho)
2410AA/CON RR (IG2)Módulo de Control A/C, Trasero
