2015 Hyundai Grand Santa Fe AUX

361

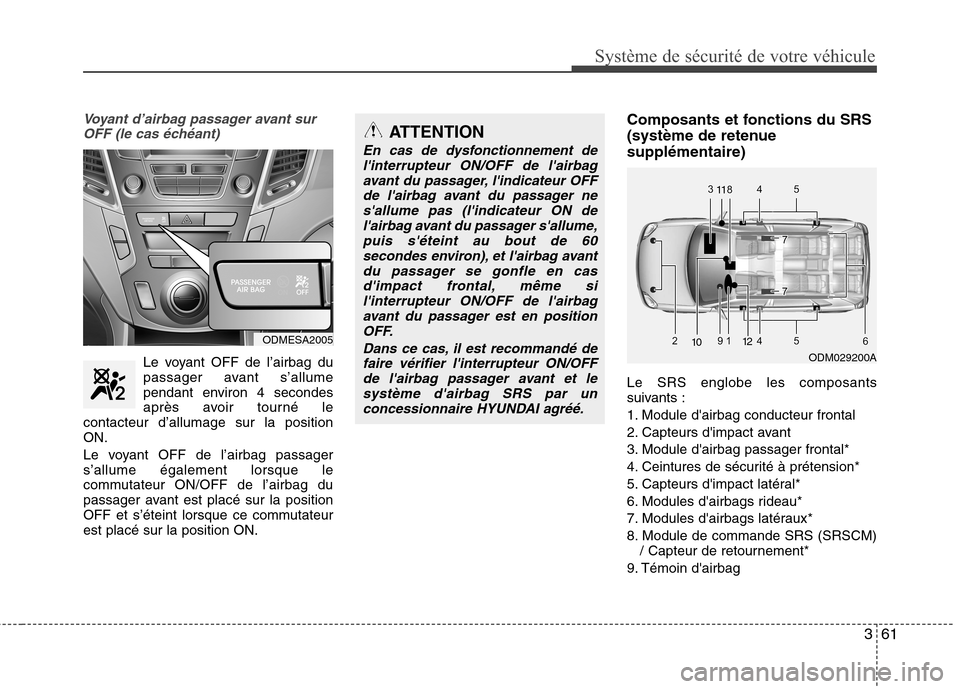

Système de sécurité de votre véhicule
Voyant d’airbag passager avant surOFF (le cas échéant)
Le voyant OFF de l’airbag du
passager avant s’allume
pendant environ 4 secondes
après avoir tourné le
contacteur d’allumage sur la positionON.
Le voyant OFF de l’airbag passager s’allume également lorsque le
commutateur ON/OFF de l’airbag du
passager avant est placé sur la position
OFF et s’éteint lorsque ce commutateurest placé sur la position ON. Composants et fonctions du SRS
(système de retenuesupplémentaire) Le SRS englobe les composants
suivants :
1. Module d'airbag conducteur frontal
2. Capteurs d'impact avant
3. Module d'airbag passager frontal*
4. Ceintures de sécurité à prétension*
5. Capteurs d'impact latéral*
6. Modules d'airbags rideau*
7. Modules d'airbags latéraux*
8. Module de commande SRS (SRSCM)
/ Capteur de retournement*
9. Témoin d'airbag
ATTENTION
En cas de dysfonctionnement de l'interrupteur ON/OFF de l'airbag
avant du passager, l'indicateur OFFde l'airbag avant du passager nes'allume pas (l'indicateur ON de l'airbag avant du passager s'allume,
puis s'éteint au bout de 60secondes environ), et l'airbag avantdu passager se gonfle en cas
d'impact frontal, même si l'interrupteur ON/OFF de l'airbagavant du passager est en positionOFF.
Dans ce cas, il est recommandé defaire vérifier l'interrupteur ON/OFF de l'airbag passager avant et lesystème d'airbag SRS par unconcessionnaire HYUNDAI agréé.
ODM029200A
1010
1111
1212ODMESA2005

Système de sécurité de votre véhicule
62
3

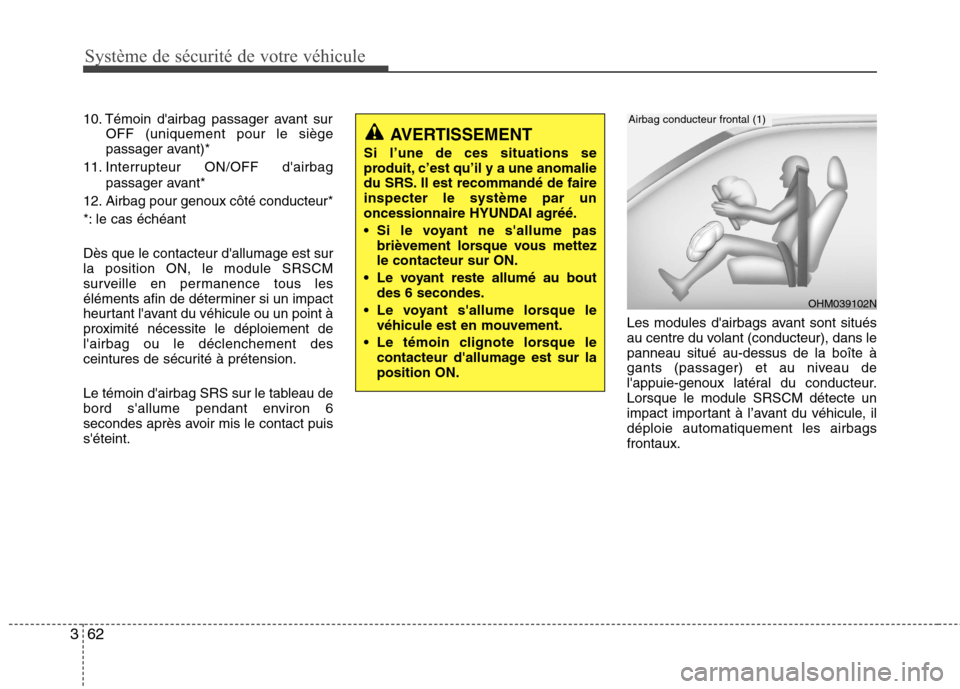

10. Témoin d'airbag passager avant sur
OFF (uniquement pour le siège
passager avant)*
11. Interrupteur ON/OFF d'airbag passager avant*
12. Airbag pour genoux côté conducteur*
*: le cas échéant Dès que le contacteur d'allumage est sur la position ON, le module SRSCM
surveille en permanence tous les
éléments afin de déterminer si un impact
heurtant l'avant du véhicule ou un point à
proximité nécessite le déploiement del'airbag ou le déclenchement des
ceintures de sécurité à prétension.
Le témoin d'airbag SRS sur le tableau de
bord s'allume pendant environ 6
secondes après avoir mis le contact puiss'éteint. Les modules d'airbags avant sont situés
au centre du volant (conducteur), dans lepanneau situé au-dessus de la boîte à
gants (passager) et au niveau de
l'appuie-genoux latéral du conducteur.Lorsque le module SRSCM détecte un
impact important à l’avant du véhicule, ildéploie automatiquement les airbagsfrontaux.
AVERTISSEMENT
Si l’une de ces situations se
produit, c’est qu’il y a une anomalie
du SRS. Il est recommandé de faireinspecter le système par un
oncessionnaire HYUNDAI agréé.
Si le voyant ne s'allume pas brièvement lorsque vous mettez le contacteur sur ON.
Le voyant reste allumé au bout des 6 secondes.
Le voyant s'allume lorsque le véhicule est en mouvement.
Le témoin clignote lorsque le contacteur d'allumage est sur laposition ON.
OHM039102N
Airbag conducteur frontal (1)

363
Système de sécurité de votre véhicule

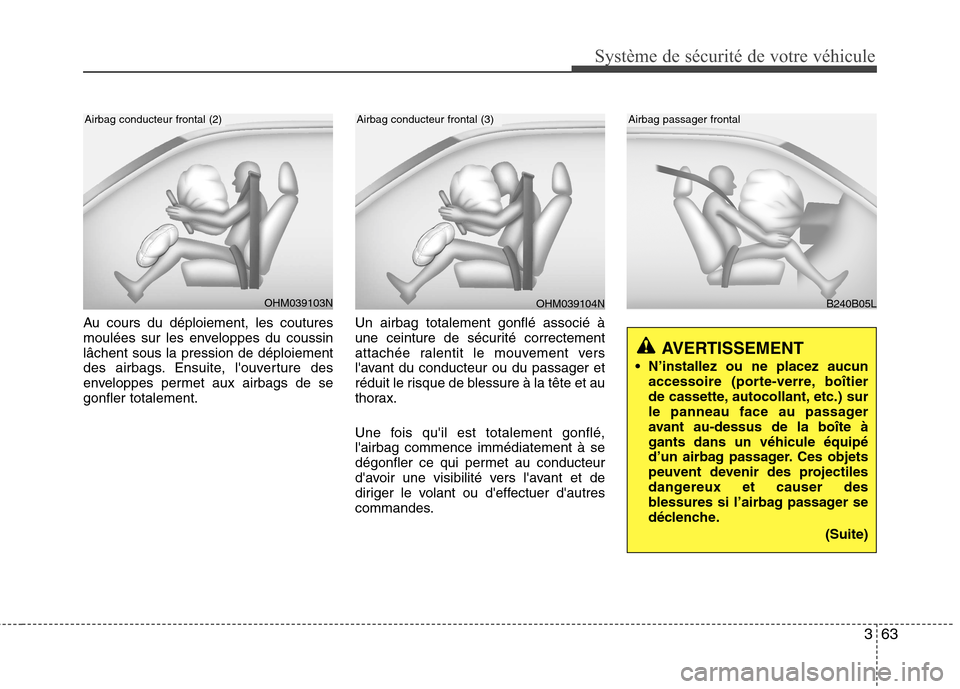

Au cours du déploiement, les coutures
moulées sur les enveloppes du coussinlâchent sous la pression de déploiement
des airbags. Ensuite, l'ouverture des
enveloppes permet aux airbags de segonfler totalement.Un airbag totalement gonflé associé à
une ceinture de sécurité correctement
attachée ralentit le mouvement vers
l'avant du conducteur ou du passager et
réduit le risque de blessure à la tête et au
thorax.
Une fois qu'il est totalement gonflé, l'airbag commence immédiatement à se
dégonfler ce qui permet au conducteur
d'avoir une visibilité vers l'avant et de
diriger le volant ou d'effectuer d'autres
commandes.
AVERTISSEMENT
N’installez ou ne placez aucun accessoire (porte-verre, boîtier
de cassette, autocollant, etc.) sur
le panneau face au passager
avant au-dessus de la boîte àgants dans un véhicule équipé
d’un airbag passager. Ces objets
peuvent devenir des projectiles
dangereux et causer des
blessures si l’airbag passager se
déclenche.
(Suite)
B240B05L
Airbag passager frontalOHM039103N
Airbag conducteur frontal (2)
OHM039104N
Airbag conducteur frontal (3)

365
Système de sécurité de votre véhicule

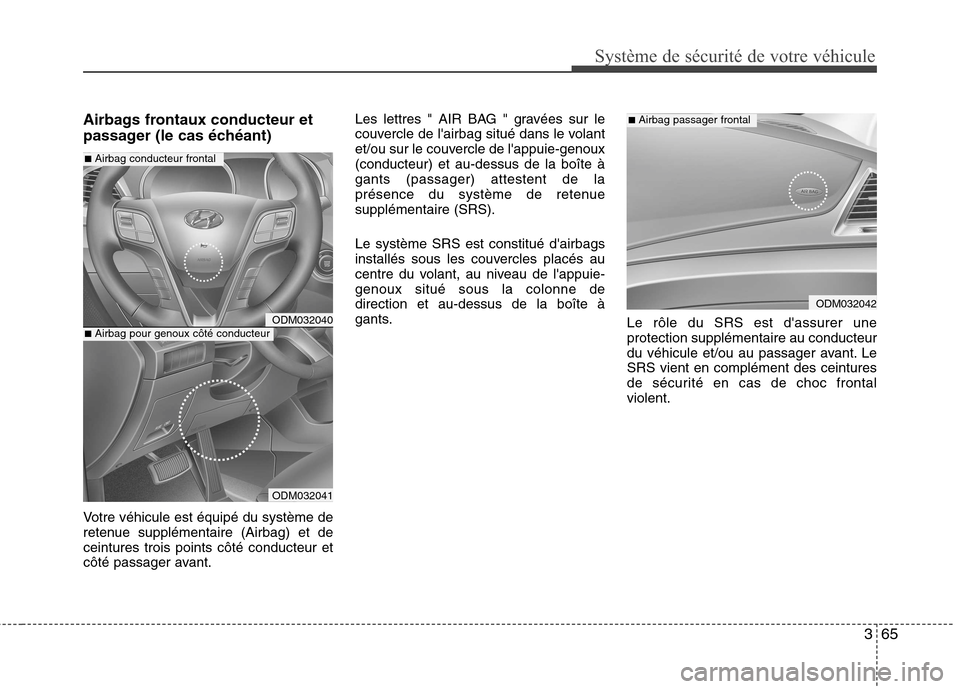

Airbags frontaux conducteur et
passager (le cas échéant)
Votre véhicule est équipé du système de
retenue supplémentaire (Airbag) et deceintures trois points côté conducteur et
côté passager avant.Les lettres " AIR BAG " gravées sur le
couvercle de l'airbag situé dans le volant
et/ou sur le couvercle de l'appuie-genoux(conducteur) et au-dessus de la boîte àgants (passager) attestent de la
présence du système de retenuesupplémentaire (SRS). Le système SRS est constitué d'airbags
installés sous les couvercles placés au
centre du volant, au niveau de l'appuie-genoux situé sous la colonne dedirection et au-dessus de la boîte à
gants.
Le rôle du SRS est d'assurer uneprotection supplémentaire au conducteur
du véhicule et/ou au passager avant. LeSRS vient en complément des ceintures
de sécurité en cas de choc frontalviolent.
ODM032042
■Airbag passager frontal
ODM032040
ODM032041
■Airbag conducteur frontal
■Airbag pour genoux côté conducteur

Système de sécurité de votre véhicule
66
3
(Suite)

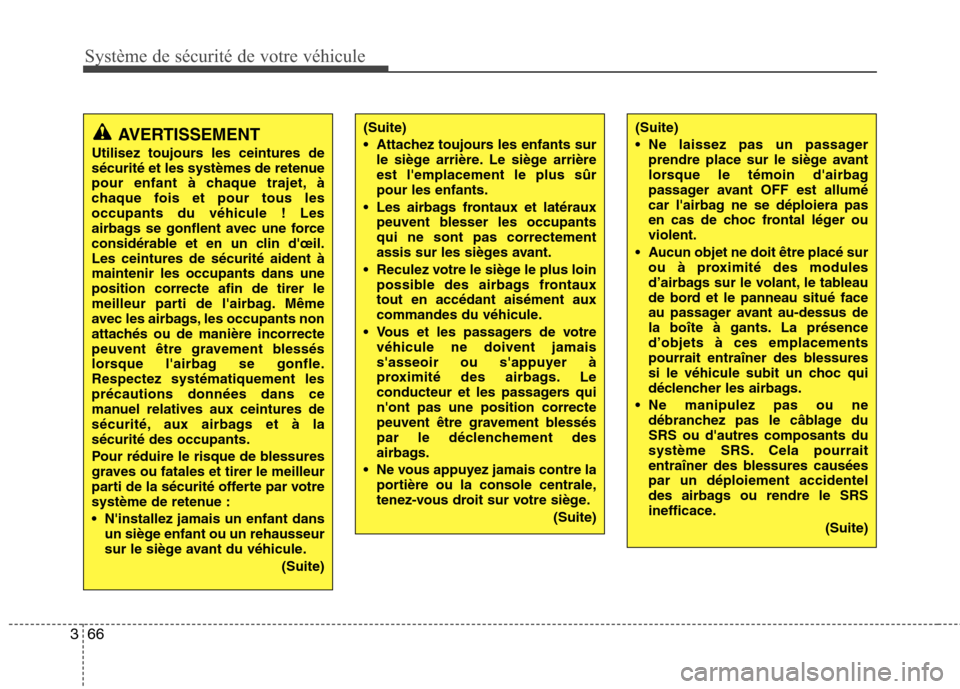

Ne laissez pas un passager
prendre place sur le siège avant
lorsque le témoin d'airbag
passager avant OFF est allumé
car l'airbag ne se déploiera pas
en cas de choc frontal léger ouviolent.
Aucun objet ne doit être placé sur ou à proximité des modules
d’airbags sur le volant, le tableau
de bord et le panneau situé face
au passager avant au-dessus de
la boîte à gants. La présenced’objets à ces emplacements
pourrait entraîner des blessures
si le véhicule subit un choc qui
déclencher les airbags.
Ne manipulez pas ou ne débranchez pas le câblage duSRS ou d'autres composants du
système SRS. Cela pourrait
entraîner des blessures causéespar un déploiement accidentel
des airbags ou rendre le SRS
inefficace.
(Suite)(Suite)
Attachez toujours les enfants surle siège arrière. Le siège arrière est l'emplacement le plus sûrpour les enfants.
Les airbags frontaux et latéraux peuvent blesser les occupantsqui ne sont pas correctement
assis sur les sièges avant.
Reculez votre le siège le plus loin possible des airbags frontauxtout en accédant aisément aux
commandes du véhicule.
Vous et les passagers de votre véhicule ne doivent jamais
s'asseoir ou s'appuyer à
proximité des airbags. Le
conducteur et les passagers quin'ont pas une position correcte
peuvent être gravement blessés
par le déclenchement des
airbags.
Ne vous appuyez jamais contre la portière ou la console centrale,
tenez-vous droit sur votre siège.
(Suite)AVERTISSEMENT
Utilisez toujours les ceintures de
sécurité et les systèmes de retenue
pour enfant à chaque trajet, à
chaque fois et pour tous lesoccupants du véhicule ! Les
airbags se gonflent avec une force
considérable et en un clin d'œil.Les ceintures de sécurité aident àmaintenir les occupants dans uneposition correcte afin de tirer le
meilleur parti de l'airbag. Même
avec les airbags, les occupants non
attachés ou de manière incorrecte
peuvent être gravement blessés
lorsque l'airbag se gonfle.Respectez systématiquement lesprécautions données dans ce
manuel relatives aux ceintures de
sécurité, aux airbags et à lasécurité des occupants.
Pour réduire le risque de blessures
graves ou fatales et tirer le meilleur
parti de la sécurité offerte par votre
système de retenue :
N'installez jamais un enfant dans un siège enfant ou un rehausseur
sur le siège avant du véhicule.
(Suite)

367
Système de sécurité de votre véhicule
(Suite)
Pour une sécurité optimale encas de chocs de tous types, tous
les occupants, y compris le
conducteur doivent attacher leurceinture de sécurité que le
véhicule soit équipé d'airbags ounon afin de minimiser le risque
de blessure grave voire fatale en
cas de choc. Ne vous asseyez
pas ou ne vous appuyez pas à
proximité de l'airbag lorsque levéhicule est en mouvement.
Une position incorrecte assise ou non peut entraîner des lésions
graves ou fatales en cas de choc.
Tous les occupants doivent se
tenir droits sur leur siège avec le
dossier redressé, centrés sur le
coussin de siège, avec leur
ceinture attachée, les jambes
confortablement dépliées et les
pieds posés sur le plancherjusqu'à ce que le véhicule soit
stationné et que la clé de contact
soit retirée.
(Suite)(Suite)
Les airbags frontaux ne sont pasconçus pour se déployer lors
d'un choc latéral, d'un choc parl'arrière ou en cas de collision
suivie de tonneaux. En outre, les
airbags frontaux ne se déploient
pas en cas de chocs frontauxdont le point d'impact se situesous le seuil de déploiement.
Ne placez jamais de système de retenue pour enfant sur le siège
avant. Le bébé ou l'enfant
pourrait être gravement blesséou même tué en cas de
déploiement de l'airbagconsécutif à un accident.
Les enfants de moins de 12 ans doivent toujours être
correctement maintenus sur le
siège arrière. N'installez jamais
les enfants sur le siège passager
avant. Si un enfant de plus de 12
ans est installé à l'avant, il doit
(suite)être correctement attaché
et le siège doit être reculé au
maximum.
(Suite)(Suite)
Si le voyant d'avertissement del'airbag SRS reste allumé ou
clignote pendant la conduite,
nous vous conseillons de faire
inspecter le système de votrevéhicule par un concessionnaire
HYUNDAI agréé.
Les airbags ne peuvent être utilisés qu'une seule fois ; il estrecommandé de faire remplacerle système par un
concessionnaire HYUNDAI agréé.
Le SRS est conçu pour déployer les airbags frontaux uniquement
lorsque l'impact est
suffisamment violent et lorsquel'angle entre le point d'impact et
l'axe longitudinal avant du
véhicule est inférieur à 30°. En
outre, les airbags ne se déploient
qu'une seule fois. Les ceintures
de sécurité doivent être attachésà tout moment.
(Suite)

371
Système de sécurité de votre véhicule

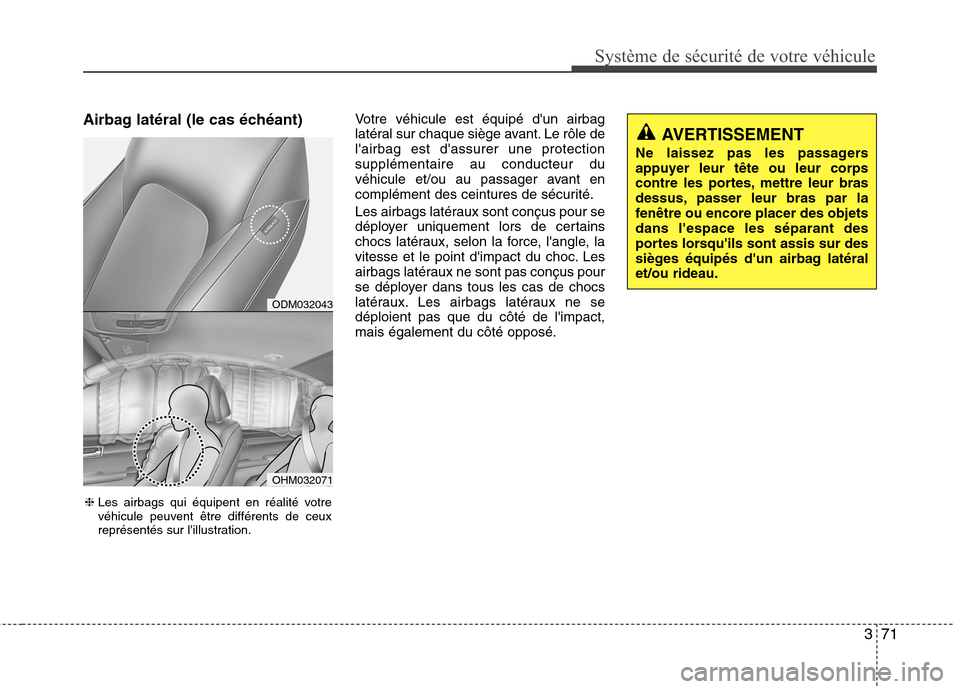

Airbag latéral (le cas échéant)Votre véhicule est équipé d'un airbag
latéral sur chaque siège avant. Le rôle del'airbag est d'assurer une protectionsupplémentaire au conducteur du
véhicule et/ou au passager avant en
complément des ceintures de sécurité.
Les airbags latéraux sont conçus pour se
déployer uniquement lors de certains
chocs latéraux, selon la force, l'angle, la
vitesse et le point d'impact du choc. Les
airbags latéraux ne sont pas conçus pour
se déployer dans tous les cas de chocs
latéraux. Les airbags latéraux ne sedéploient pas que du côté de l'impact,mais également du côté opposé.
ODM032043
OHM032071
❈
Les airbags qui équipent en réalité votre
véhicule peuvent être différents de ceux
représentés sur l'illustration.
AVERTISSEMENT
Ne laissez pas les passagers
appuyer leur tête ou leur corps
contre les portes, mettre leur bras
dessus, passer leur bras par la
fenêtre ou encore placer des objetsdans l'espace les séparant des
portes lorsqu'ils sont assis sur des
sièges équipés d'un airbag latéralet/ou rideau.

Système de sécurité de votre véhicule
72
3

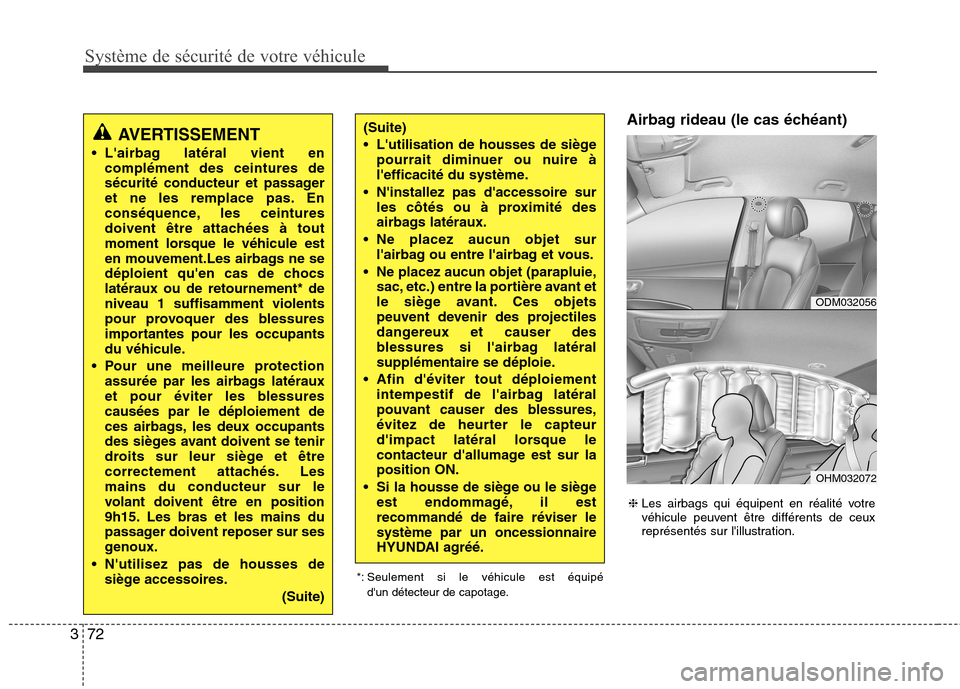

Airbag rideau (le cas échéant)
ODM032056
OHM032072
❈ Les airbags qui équipent en réalité votre
véhicule peuvent être différents de ceux
représentés sur l'illustration.
AVERTISSEMENT
L'airbag latéral vient en complément des ceintures de
sécurité conducteur et passager
et ne les remplace pas. En
conséquence, les ceintures
doivent être attachées à tout
moment lorsque le véhicule est
en mouvement.Les airbags ne se
déploient qu'en cas de chocslatéraux ou de retournement* deniveau 1 suffisamment violents
pour provoquer des blessures
importantes pour les occupants
du véhicule.
Pour une meilleure protection assurée par les airbags latéraux
et pour éviter les blessurescausées par le déploiement de
ces airbags, les deux occupants
des sièges avant doivent se tenir
droits sur leur siège et être
correctement attachés. Lesmains du conducteur sur le
volant doivent être en position
9h15. Les bras et les mains du
passager doivent reposer sur ses
genoux.
N'utilisez pas de housses de siège accessoires.
(Suite)(Suite)
L'utilisation de housses de siègepourrait diminuer ou nuire à
l'efficacité du système.
N'installez pas d'accessoire sur les côtés ou à proximité des
airbags latéraux.
Ne placez aucun objet sur l'airbag ou entre l'airbag et vous.
Ne placez aucun objet (parapluie, sac, etc.) entre la portière avant et
le siège avant. Ces objets
peuvent devenir des projectiles
dangereux et causer des
blessures si l'airbag latéral
supplémentaire se déploie.
Afin d'éviter tout déploiement intempestif de l'airbag latéral
pouvant causer des blessures,
évitez de heurter le capteur
d'impact latéral lorsque le
contacteur d'allumage est sur laposition ON.
Si la housse de siège ou le siège est endommagé, il estrecommandé de faire réviser lesystème par un oncessionnaire
HYUNDAI agréé.
*: Seulement si le véhicule est équipéd'un détecteur de capotage.
