2015 Hyundai Grand i10 Manual del propietario (Xcent) (in Spanish)

Especificaciones e información al consumidor
DIMENSIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
MOTOR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
POTENCIA DE LAS BOMBILLAS . . . . . . . . . . . 8-2
NEUM˘TICOS Y LLANTAS . . . . . . . . . . . . . . . . . 8-3
LUBRICANTES RECOMENDADOS Y
CANTIDADES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4
• Viscosidad SAE recomendada . . . . . . . . . . . . . . . 8-5
NÐMERO DE IDENTIFICACIŁN DEL
VEH¸CULO (VIN) . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6
ETIQUETA DE CERTIFICACIŁN
DEL VEH¸CULO . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6
ETIQUETA DE LA PRESIŁN Y
ESPECIFICACIONES DE LOS NEUM˘TICOS 8-7
NÐMERO DEL MOTOR . . . . . . . . . . . . . . . . . . . . 8-7
ETIQUETA DEL COMPRESOR DEL
AIRE ACONDICIONADO . . . . . . . . . . . . . . . . . . . 8-7
DECLARACIŁN DE CONFORMIDAD . . . . . . . . 8-8
8

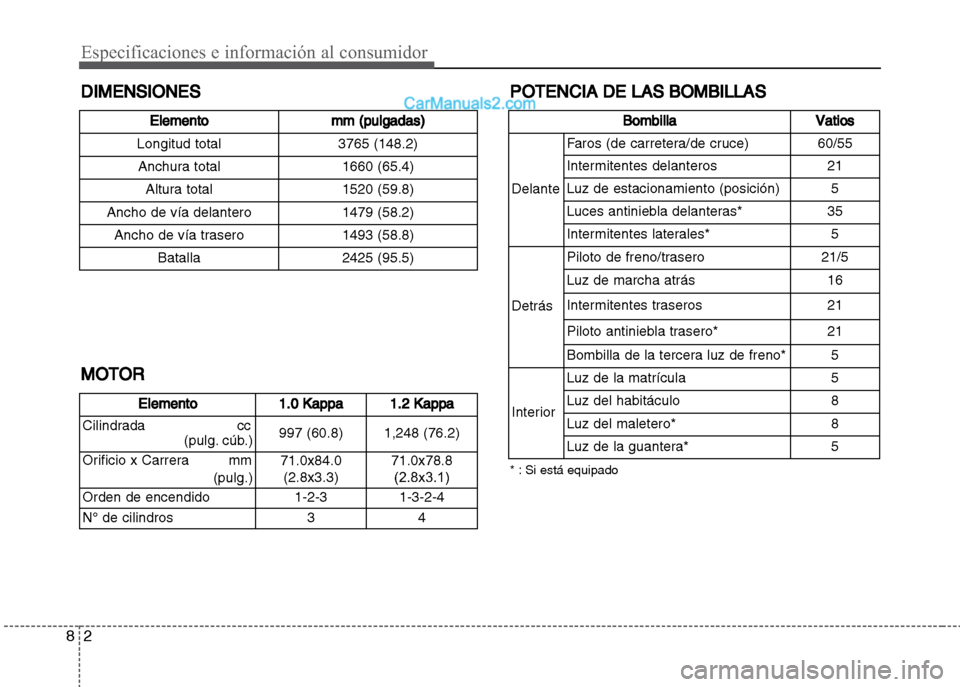

POTENCIA DE LAS BOMBILLAS
Especificaciones e información al consumidor
2 8
DIMENSIONES
* : Si está equipado
BombillaVatios
DelanteFaros (de carretera/de cruce) 60/55
Intermitentes delanteros 21
Luz de estacionamiento (posición) 5
Luces antiniebla delanteras* 35
Intermitentes laterales* 5
DetrásPiloto de freno/trasero 21/5
Luz de marcha atrás 16
Intermitentes traseros 21
Piloto antiniebla trasero* 21
Bombilla de la tercera luz de freno* 5
InteriorLuz de la matrícula 5
Luz del habitáculo 8
Luz del maletero* 8
Luz de la guantera* 5
MOTOR
Elemento1.0 Kappa1.2 Kappa
Cilindrada cc
(pulg. cúb.) 997 (60.8) 1,248 (76.2)
Orificio x Carrera mm
(pulg.)71.0x84.0
(2.8x3.3)71.0x78.8
(2.8x3.1)
Orden de encendido 1-2-3 1-3-2-4
N° de cilindros 3 4
Elementomm (pulgadas)
Longitud total 3765 (148.2)
Anchura total 1660 (65.4)
Altura total 1520 (59.8)
Ancho de vía delantero 1479 (58.2)
Ancho de vía trasero 1493 (58.8)
Batalla 2425 (95.5)

83
Especificaciones e información al consumidor

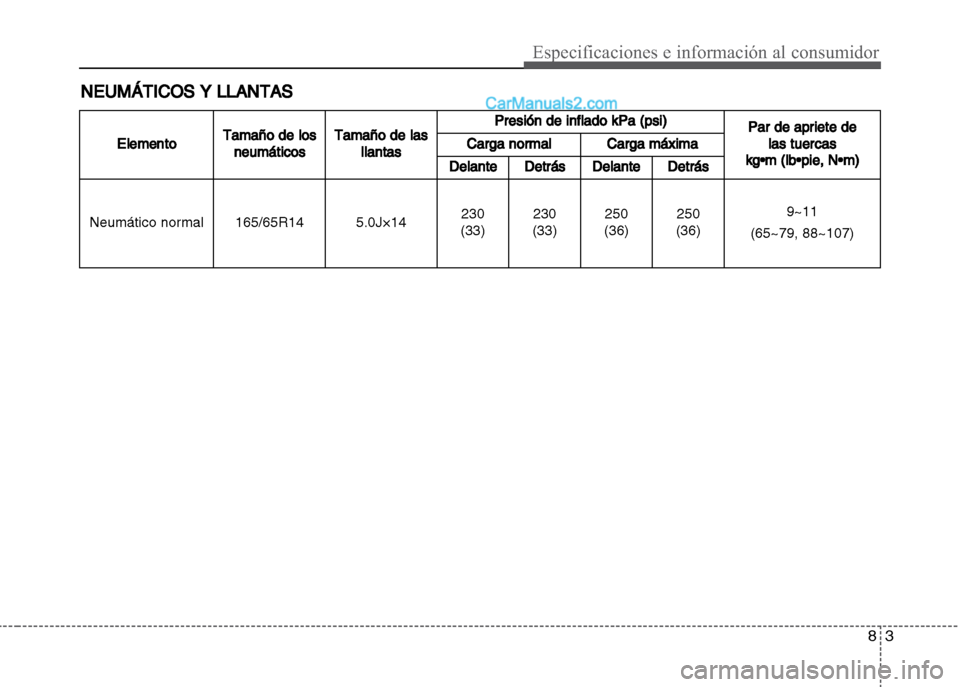

NEUMÁTICOS Y LLANTAS
ElementoTamaño de los
neumáticosTamaño de las
llantasPresión de inflado kPa (psi)
Par de apriete de
las tuercas
kg•m (lb•pie, N•m) Carga normalCarga máxima
DelanteDetrásDelanteDetrás
Neumático normal 165/65R14 5.0J×14230
(33)230
(33)250
(36)250
(36)9~11
(65~79, 88~107)

Especificaciones e información al consumidor
4 8

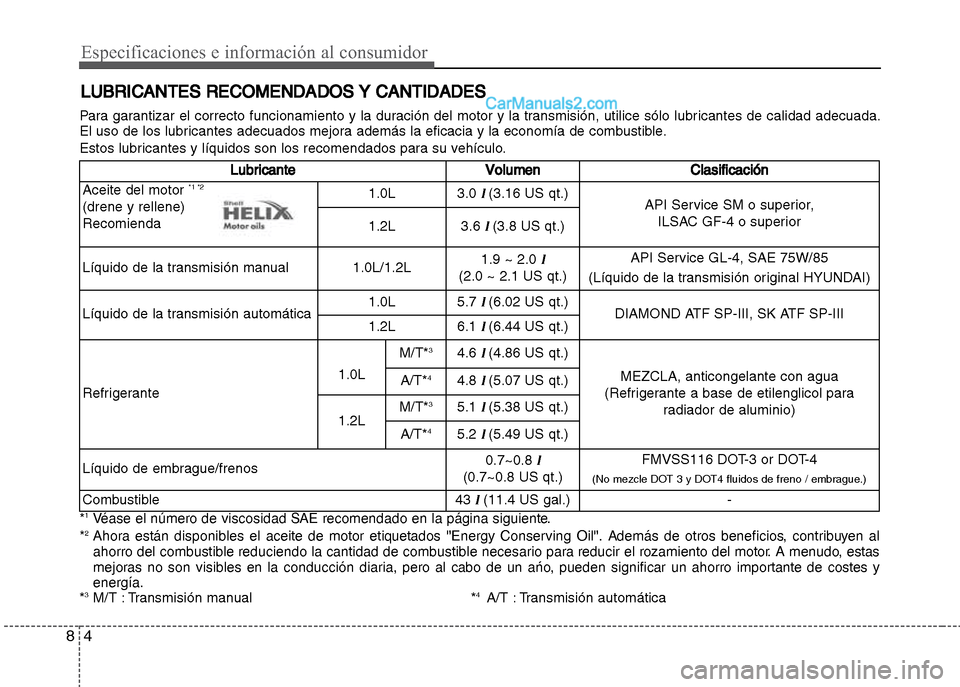

LUBRICANTES RECOMENDADOS Y CANTIDADES
Para garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad adecuada.
El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.
Estos lubricantes y líquidos son los recomendados para su vehículo.
LubricanteVolumen Clasificación
Aceite del motor *1 *2
(drene y rellene)
Recomienda1.0L 3.0 l (3.16 US qt.)
API Service SM o superior,
ILSAC GF-4 o superior
1.2L 3.6 l (3.8 US qt.)
Líquido de la transmisión manual
1.0L/1.2L1.9 ~ 2.0 l
(2.0 ~ 2.1 US qt.)API Service GL-4, SAE 75W/85
(Líquido de la transmisión original HYUNDAI)
Líquido de la transmisión automática
1.0L 5.7 l (6.02 US qt.)
DIAMOND ATF SP-III, SK ATF SP-III
1.2L 6.1 l (6.44 US qt.)
Refrigerante
1.0L
M/T*34.6 l (4.86 US qt.)
MEZCLA, anticongelante con agua
(Refrigerante a base de etilenglicol para
radiador de aluminio)A/T*44.8 l (5.07 US qt.)
1.2LM/T*35.1 l (5.38 US qt.)
A/T*45.2 l (5.49 US qt.)
Líquido de embrague/frenos0.7~0.8 l
(0.7~0.8 US qt.)
FMVSS116 DOT-3 or DOT-4
(No mezcle DOT 3 y DOT4 fluidos de freno / embrague.)
Combustible43 l(11.4 US gal.)-
*1Véase el número de viscosidad SAE recomendado en la página siguiente.
*2Ahora están disponibles el aceite de motor etiquetados "Energy Conserving Oil". Además de otros beneficios, contribuyen al
ahorro del combustible reduciendo la cantidad de combustible necesario para reducir el rozamiento del motor. A menudo, estas
mejoras no son visibles en la conducción diaria, pero al cabo de un ańo, pueden significar un ahorro importante de costes y
energía.
*
3M/T : Transmisión manual *4 A/T : Transmisión automática

85
Especificaciones e información al consumidor

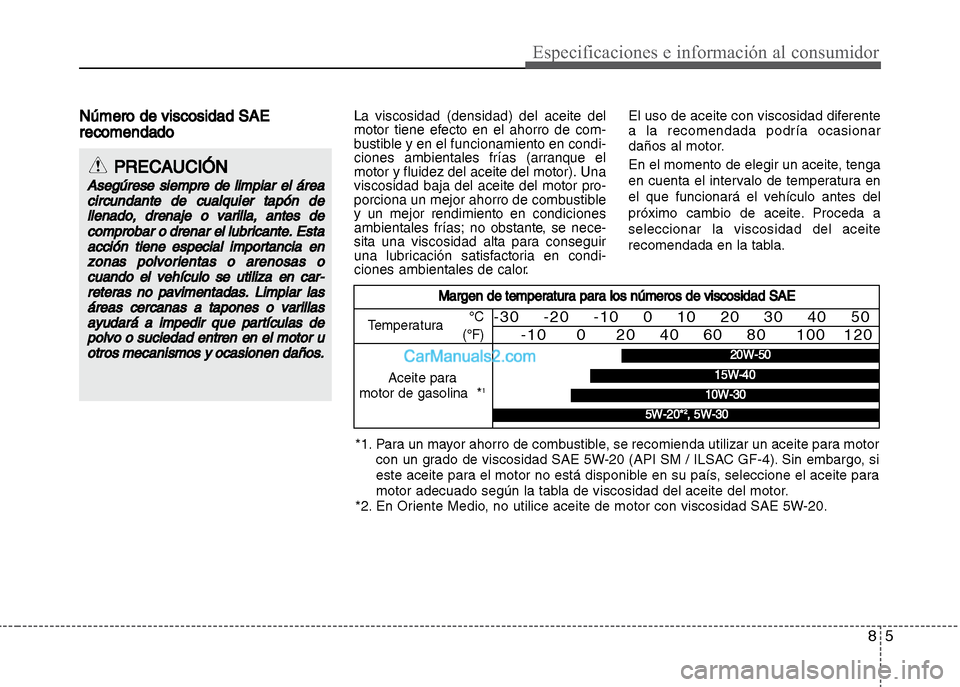

Número de viscosidad SAE
recomendadoLa viscosidad (densidad) del aceite del
motor tiene efecto en el ahorro de com-
bustible y en el funcionamiento en condi-
ciones ambientales frías (arranque el
motor y fluidez del aceite del motor). Una
viscosidad baja del aceite del motor pro-
porciona un mejor ahorro de combustible
y un mejor rendimiento en condiciones
ambientales frías; no obstante, se nece-
sita una viscosidad alta para conseguir
una lubricación satisfactoria en condi-
ciones ambientales de calor.El uso de aceite con viscosidad diferente
a la recomendada podría ocasionar
daños al motor.
En el momento de elegir un aceite, tenga
en cuenta el intervalo de temperatura en
el que funcionará el vehículo antes del
próximo cambio de aceite. Proceda a
seleccionar la viscosidad del aceite
recomendada en la tabla.
PRECAUCIÓN
Asegúrese siempre de limpiar el área
circundante de cualquier tapón de
llenado, drenaje o varilla, ante
s de
comprobar o drenar el lubricante. Esta
acción tiene especial importancia en
zonas polvorientas o ar
enosas o
cuando el vehículo se utiliza en car-
reteras no pavimentadas. Limpiar las
áreas cercanas a tap
ones o varillas
ayudará a impedir que partículas de
polvo o suciedad entren en el motor u
otros mecanism
os y ocasionen daños.
Margen de temperatura para los números de viscosidad SAE
Temperatura°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
*1. Para un mayor ahorro de combustible, se recomienda utilizar un aceite para motor
con un grado de viscosidad SAE 5W-20 (API SM / ILSAC GF-4). Sin embargo, si
este aceite para el motor no está disponible en su país, seleccione el aceite para
motor adecuado según la tabla de viscosidad del aceite del motor.
*2. En Oriente Medio, no utilice aceite de motor con viscosidad SAE 5W-20.
Aceite para
motor de gasolina *1
20W-50
10W-30
15W-40
5W-20*2, 5W-30

Especificaciones e información al consumidor
6 8

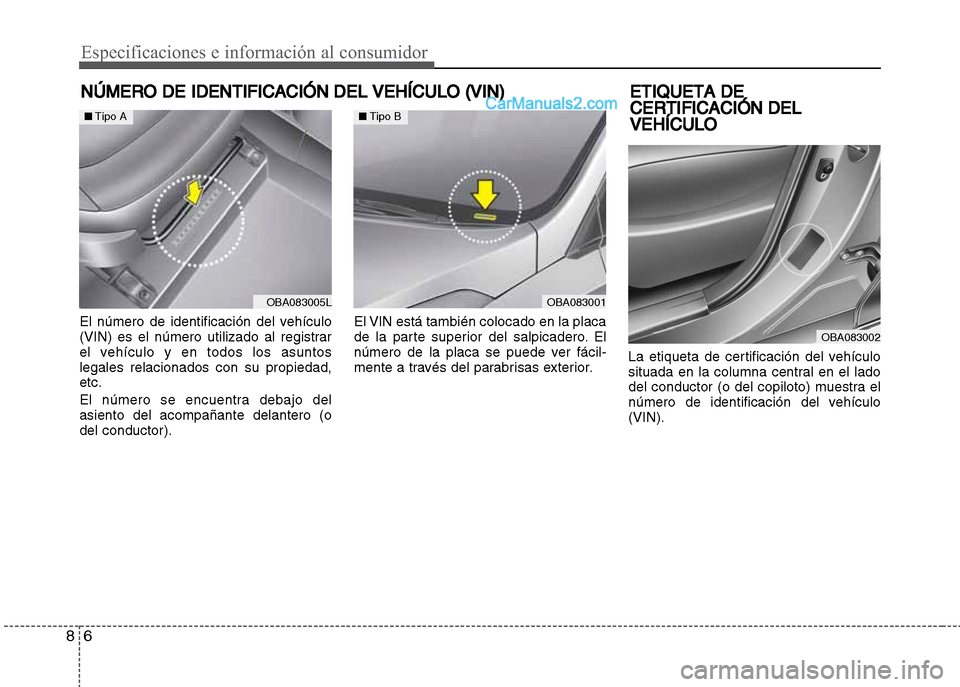

NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO (VIN)
El número de identificación del vehículo
(VIN) es el número utilizado al registrar
el vehículo y en todos los asuntos
legales relacionados con su propiedad,
etc.
El número se encuentra debajo del
asiento del acompañante delantero (o
del conductor).El VIN está también colocado en la placa
de la parte superior del salpicadero. El
número de la placa se puede ver fácil-
mente a través del parabrisas exterior.La etiqueta de certificación del vehículo
situada en la columna central en el lado
del conductor (o del copiloto) muestra el
número de identificación del vehículo
(VIN).
ETIQUETA DE
CERTIFICACIÓN DEL
VEHÍCULO
OBA083005L
■Tipo A
OBA083001
■Tipo B
OBA083002

87
Especificaciones e información al consumidor

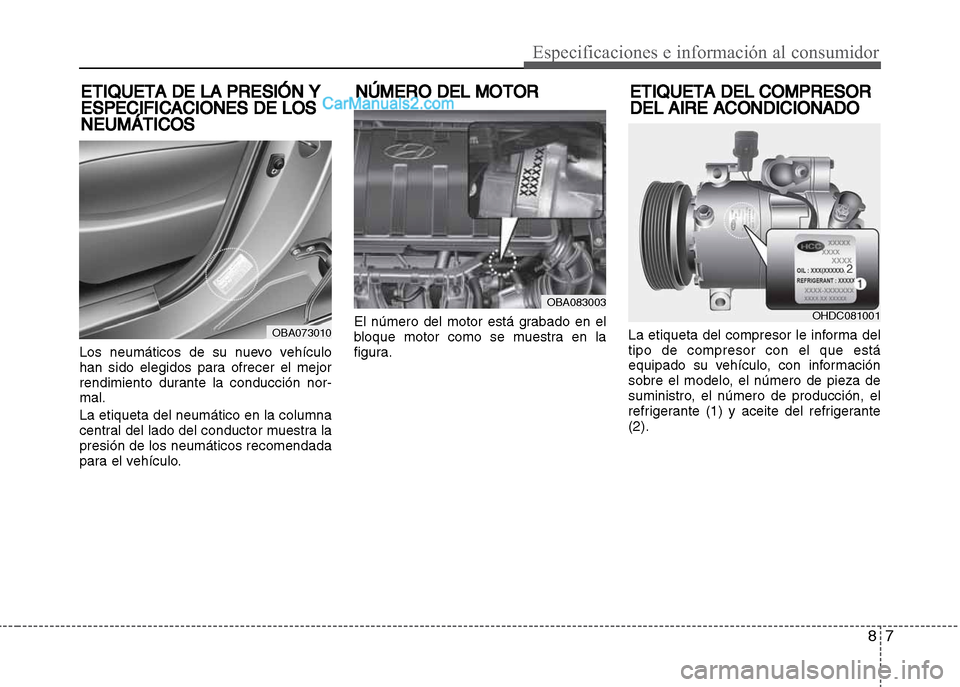

Los neumáticos de su nuevo vehículo
han sido elegidos para ofrecer el mejor
rendimiento durante la conducción nor-
mal.
La etiqueta del neumático en la columna
central del lado del conductor muestra la
presión de los neumáticos recomendada
para el vehículo.El número del motor está grabado en el
bloque motor como se muestra en la
figura.La etiqueta del compresor le informa del
tipo de compresor con el que está
equipado su vehículo, con información
sobre el modelo, el número de pieza de
suministro, el número de producción, el
refrigerante (1) y aceite del refrigerante
(2).
OBA073010
ETIQUETA DE LA PRESIÓN Y
ESPECIFICACIONES DE LOS
NEUMÁTICOS
OHDC081001
ETIQUETA DEL COMPRESOR
DEL AIRE ACONDICIONADO NÚMERO DEL MOTOR
OBA083003
