Mantenimiento

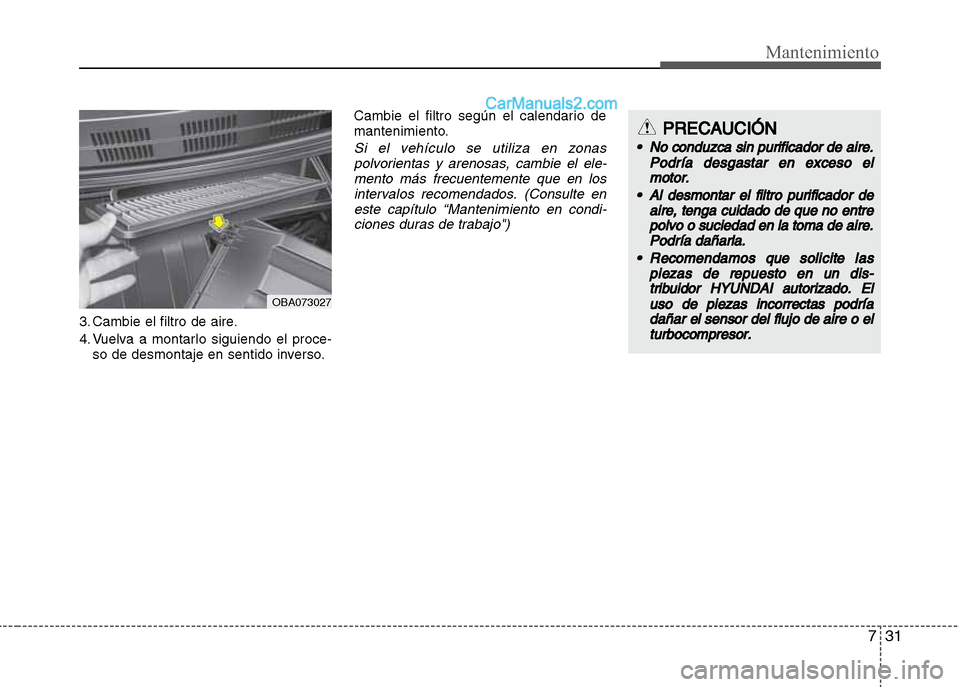

3. Cambie el filtro de aire.
4. Vuelva a montarlo siguiendo el proce-
so de desmontaje en sentido inverso.Cambie el filtro según el calendario de
mantenimiento.
Si el vehículo se utiliza en zonas
polvorientas y arenosas, cambie el ele-
mento más frecuentemente que en los
intervalos recomendados. (Consulte en
este capítulo “Mantenimiento en condi-
ciones duras de trabajo")
PRECAUCIÓN
•No conduzca sin purificador de aire.
Podría desgastar en exceso el
motor.
•Al desmontar el filtro puri
ficador de
aire, tenga cuidado de que no entre
polvo o suciedad en la toma de aire.
Podría dañarla.
•Reco
mendamos que solicite las
piezas de repuesto en un dis-
tribuidor HYUNDAI autorizado. El
uso de piezas i
ncorrectas podría
dañar el sensor del flujo de aire o el
turbocompresor.OBA073027

Mantenimiento
32 7

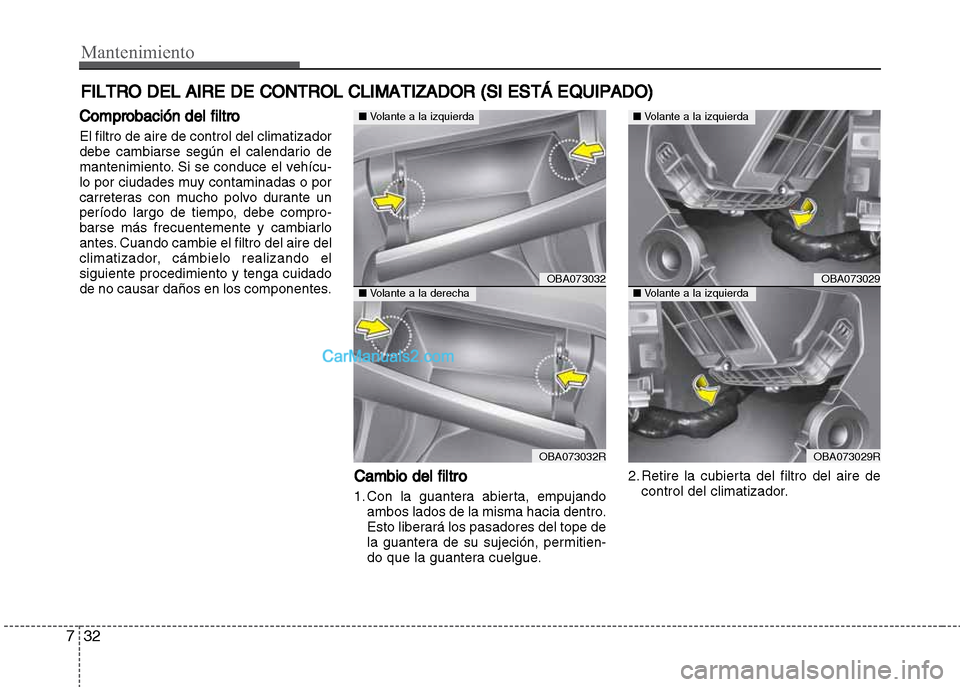

FILTRO DEL AIRE DE CONTROL CLIMATIZADOR (SI ESTÁ EQUIPADO)
Comprobación del filtro
El filtro de aire de control del climatizador
debe cambiarse según el calendario de
mantenimiento. Si se conduce el vehícu-
lo por ciudades muy contaminadas o por
carreteras con mucho polvo durante un
período largo de tiempo, debe compro-
barse más frecuentemente y cambiarlo
antes. Cuando cambie el filtro del aire del
climatizador, cámbielo realizando el
siguiente procedimiento y tenga cuidado
de no causar daños en los componentes.
Cambio del filtro
1. Con la guantera abierta, empujando
ambos lados de la misma hacia dentro.
Esto liberará los pasadores del tope de
la guantera de su sujeción, permitien-
do que la guantera cuelgue.2. Retire la cubierta del filtro del aire de
control del climatizador.
OBA073032
OBA073032R
■Volante a la izquierda
■Volante a la derechaOBA073029
OBA073029R
■Volante a la izquierda
■Volante a la izquierda

733
Mantenimiento
3. Tire del filtro del aire4. Cambie el filtro de aire de control del
climatizador.
5. Vuelva a montarlo siguiendo el proce-
so de desmontaje en sentido inverso.
✽ATENCIÓN
Al cambiar el filtro del aire del control
del climatizador instálelo conrrecta-
mente. De lo contrario, podría pro-
ducirse un ruido y la efectividad del fil-
tro podría verse reducida.
OBA073030
OBA073030R-1
■Volante a la izquierda
■Volante a la izquierdaOBA073031

Mantenimiento
34 7

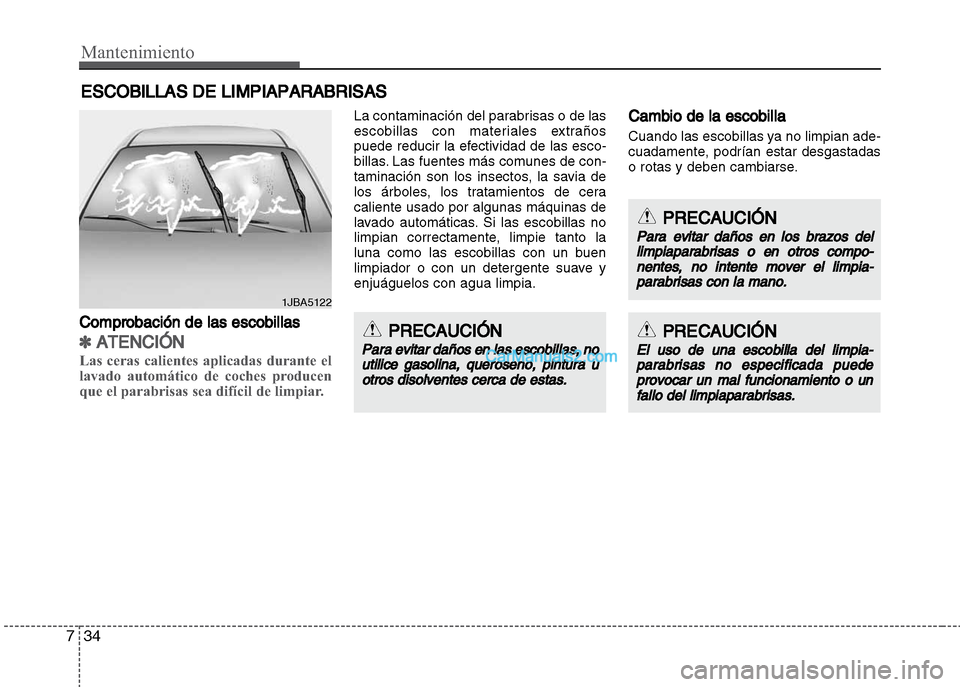

ESCOBILLAS DE LIMPIAPARABRISAS
Comprobación de las escobillas
✽ATENCIÓN
Las ceras calientes aplicadas durante el
lavado automático de coches producen
que el parabrisas sea difícil de limpiar.
La contaminación del parabrisas o de las
escobillas con materiales extraños
puede reducir la efectividad de las esco-
billas. Las fuentes más comunes de con-
taminación son los insectos, la savia de
los árboles, los tratamientos de cera
caliente usado por algunas máquinas de
lavado automáticas. Si las escobillas no
limpian correctamente, limpie tanto la
luna como las escobillas con un buen
limpiador o con un detergente suave y
enjuáguelos con agua limpia.Cambio de la escobilla
Cuando las escobillas ya no limpian ade-
cuadamente, podrían estar desgastadas
o rotas y deben cambiarse.
1JBA5122
PRECAUCIÓN
Para evitar daños en las escobillas, no
utilice gasolina, queroseno, pintura u
otros disolventes cerca
de estas.
PRECAUCIÓN
Para evitar daños en los brazos del
limpiaparabrisas o en otros compo-
nentes, no intente mover el limp
ia-
parabrisas con la mano.
PRECAUCIÓN
El uso de una escobilla del limpia-
parabrisas no especificada puede
provocar un mal funcionamiento o u
n
fallo del limpiaparabrisas.

735
Mantenimiento

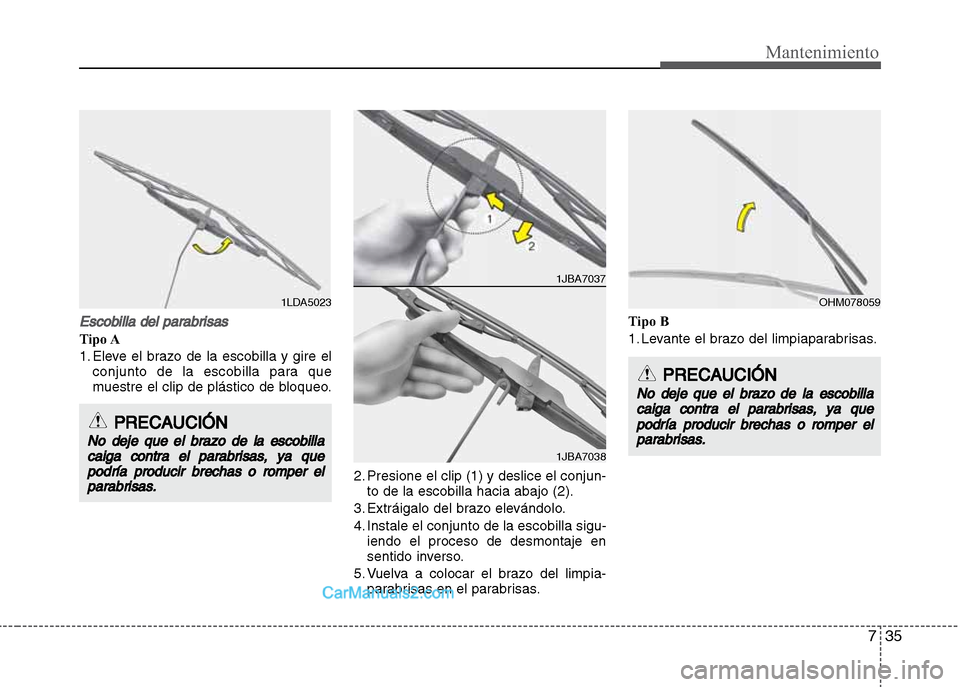

Escobilla del parabrisas
Tipo A
1. Eleve el brazo de la escobilla y gire el
conjunto de la escobilla para que
muestre el clip de plástico de bloqueo.
2. Presione el clip (1) y deslice el conjun-
to de la escobilla hacia abajo (2).
3. Extráigalo del brazo elevándolo.
4. Instale el conjunto de la escobilla sigu-
iendo el proceso de desmontaje en
sentido inverso.
5. Vuelva a colocar el brazo del limpia-
parabrisas en el parabrisas.Tipo B
1. Levante el brazo del limpiaparabrisas.
1LDA5023
PRECAUCIÓN
No deje que el brazo de la escobilla
caiga contra el parabrisas, ya que
podría producir brechas o rompe
r el
parabrisas.
1JBA7037
1JBA7038
OHM078059
PRECAUCIÓN
No deje que el brazo de la escobilla
caiga contra el parabrisas, ya que
podría producir brechas o rompe
r el
parabrisas.

Mantenimiento
36 7

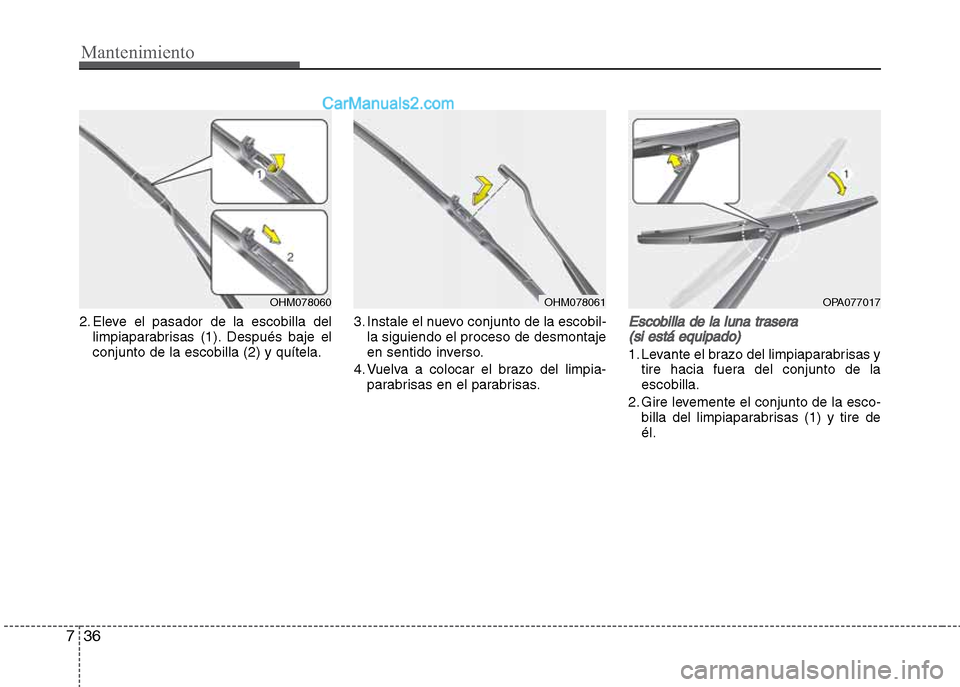

2. Eleve el pasador de la escobilla del
limpiaparabrisas (1). Después baje el
conjunto de la escobilla (2) y quítela.3. Instale el nuevo conjunto de la escobil-
la siguiendo el proceso de desmontaje
en sentido inverso.
4. Vuelva a colocar el brazo del limpia-
parabrisas en el parabrisas.Escobilla de la luna trasera
(si está equipado)
1. Levante el brazo del limpiaparabrisas y
tire hacia fuera del conjunto de la
escobilla.
2. Gire levemente el conjunto de la esco-
billa del limpiaparabrisas (1) y tire de
él.
OHM078060OHM078061OPA077017

737
Mantenimiento

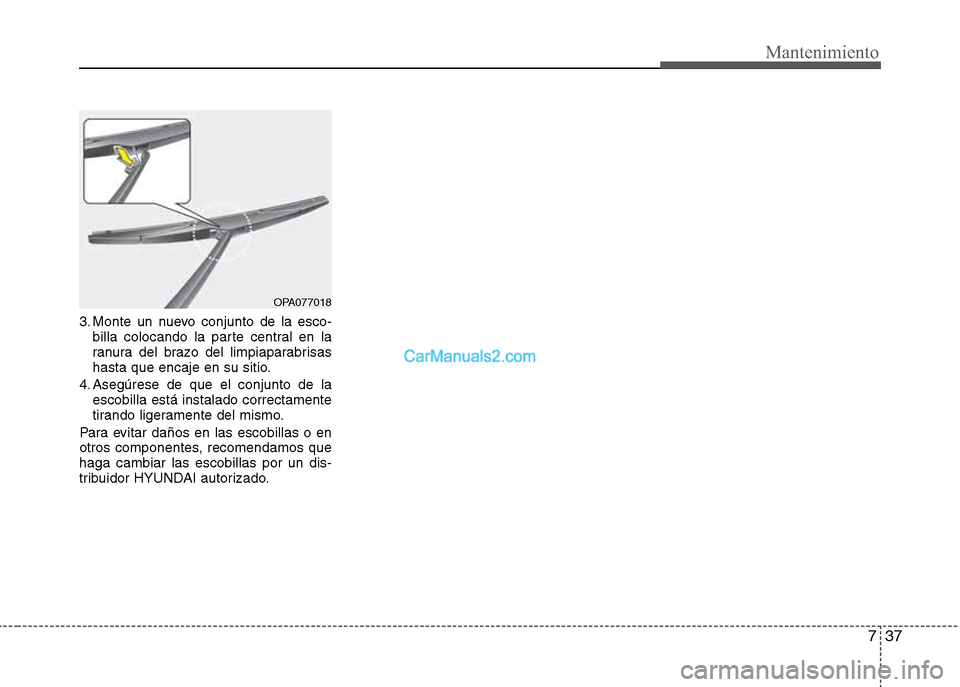

3. Monte un nuevo conjunto de la esco-
billa colocando la parte central en la
ranura del brazo del limpiaparabrisas
hasta que encaje en su sitio.
4. Asegúrese de que el conjunto de la
escobilla está instalado correctamente
tirando ligeramente del mismo.
Para evitar daños en las escobillas o en
otros componentes, recomendamos que
haga cambiar las escobillas por un dis-
tribuidor HYUNDAI autorizado.
OPA077018

Mantenimiento
38 7

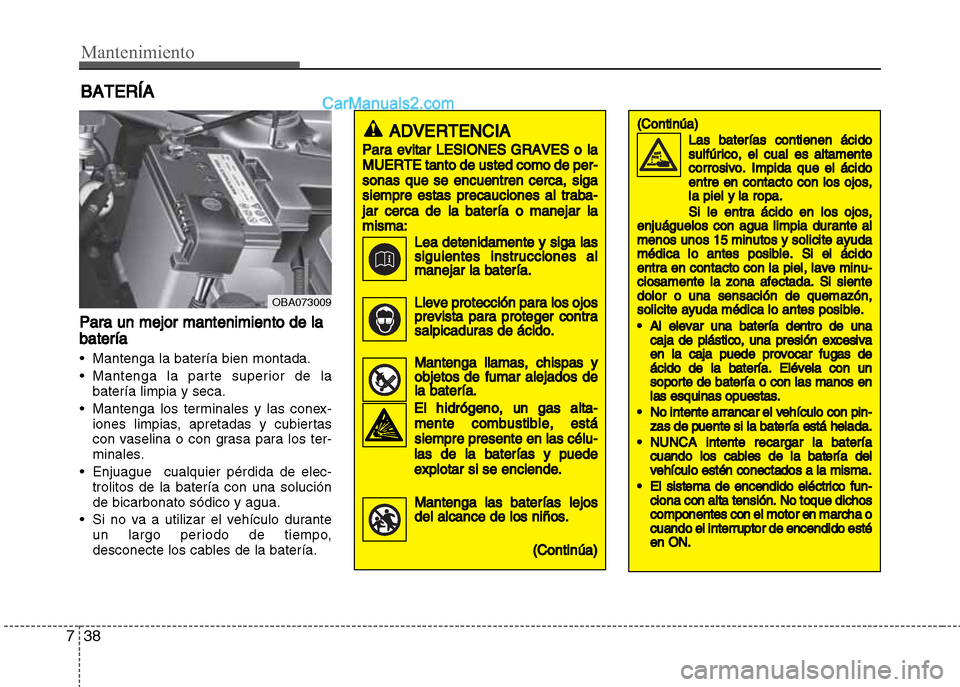

BATERÍA
Para un mejor mantenimiento de la
batería
• Mantenga la batería bien montada.
• Mantenga la parte superior de la
batería limpia y seca.
• Mantenga los terminales y las conex-
iones limpias, apretadas y cubiertas
con vaselina o con grasa para los ter-
minales.
• Enjuague cualquier pérdida de elec-
trolitos de la batería con una solución
de bicarbonato sódico y agua.
• Si no va a utilizar el vehículo durante
un largo periodo de tiempo,
desconecte los cables de la batería.
OBA073009
ADVERTENCIA
Para evitar LESIONES GRAVES o la
MUERTE tanto de usted como de per-
sonas que se encuentren cerca, siga
siempre estas precauciones al traba-
jar cerca de la batería o manejar la
misma:
Lea detenidamente y sig
a las
siguientes instrucciones al
manejar la batería.
Lleve protección para los ojos
prevista para proteg
er contra
salpicaduras de ácido.
Mantenga llamas, chispas y
objetos de fumar alejados de
la batería.
El hi
drógeno, un gas alta-
mente combustible, está
siempre presente en las célu-
las de la baterías y puede
ex
plotar si se enciende.
Mantenga las baterías lejos
del alcance de los niños.
(Continúa)
(Continúa)
Las baterías contienen ácido
sulfúrico, el cual es altamente
corrosivo. Impida que el ácido
en
tre en contacto con los ojos,
la piel y la ropa.
Si le entra ácido en los ojos,
enjuáguelos con agua lim
pia durante al
menos unos 15 minutos y solicite ayuda
médica lo antes posible. Si el ácido
entra en cont
acto con la piel, lave minu-
ciosamente la zona afectada. Si siente
dolor o una sensación de quemazón,
s
olicite ayuda médica lo antes posible.
•Al elevar una batería dentro de una
caja de plástico, una presi
ón excesiva
en la caja puede provocar fugas de
ácido de la batería. Elévela con un
soporte de batería o
con las manos en
las esquinas opuestas.
•No intente arrancar el vehículo con pin-
zas de puente si la ba
tería está helada.
•NUNCA intente recargar la batería
cuando los cables de la batería del
vehículo estén
conectados a la misma.
•El sistema de encendido eléctrico fun-
ciona con alta tensión. No toque dichos
componentes con el motor en marcha o
cuando el interruptor de encendido esté
en ON.
