7-68
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
IGN 230AIG2-Relais
ECU 330ARelais Motorsteuerung
Module 110ASteuergerät Allradantrieb, SCC-Radar
Wiper 210AMetallkernblock (PCB 2: Wischerrelais)
Washer Relay20ARelais Scheibenwaschanlage
Sensor 210AECM, Lambdasonde 1/2/3/4
Sensor 110AECM, Lambdasonde 1/2/3/4
Sensor 310AECM, hintere Anschlussleiste (Kraftstoffpumpenrelais)
Sensor 410ARelais 1 (Kühlerlüfterrelais): Linkslenker (Anschlussleiste Motorraum),
Rechtslenker (Anschlussleiste Motornebenraum)
Injector15AInjektor-Drivebox
Ignition Coil20AG6DG/G6DH/G6DJ: Kondensator, Zündspule 1/2/3/4/5/6,
G8BE: Kondensator 1/2, Zündspule 1/2/3/4/5/6/7/8
Deicer Relay20AMetallkernblock (PCB 2: Relais Frontscheibenheizung)

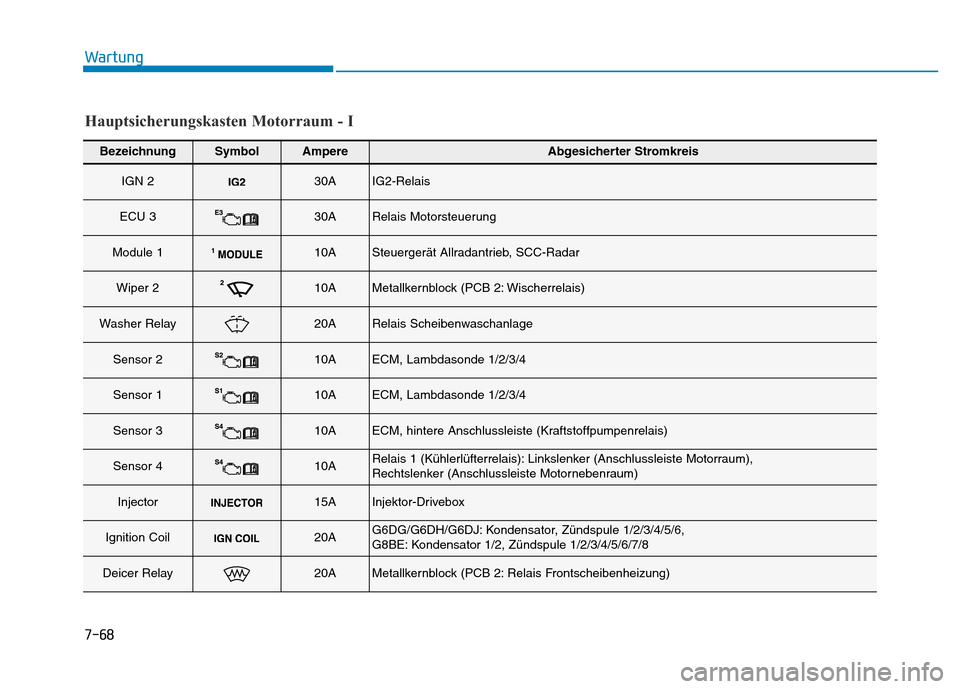

Hauptsicherungskasten Motorraum - I
