❒vyberte žiarovku A obr. 86 tak, že ju
otočíte proti smeru hodinových ručičiek
a odpojte elektrický konektor.
ZADNÉ SVETELNÉ
JEDNOTKY
Obsahujú obrysové svetlá (LED),
smerové svetlá a brzdové svetlá. Pri
výmene žiarovky postupujte
nasledovne:

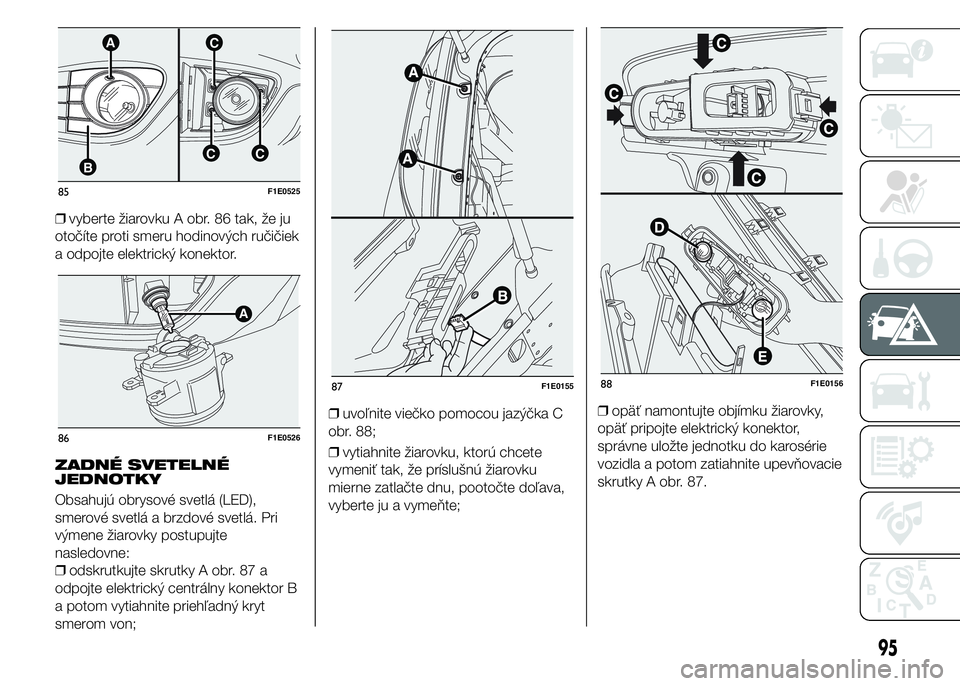

❒odskrutkujte skrutky A obr. 87 a
odpojte elektrický centrálny konektor B
a potom vytiahnite priehľadný kryt
smerom von;❒uvoľnite viečko pomocou jazýčka C
obr. 88;
❒vytiahnite žiarovku, ktorú chcete
vymeniť tak, že príslušnú žiarovku
mierne zatlačte dnu, pootočte doľava,
vyberte ju a vymeňte;❒opäť namontujte objímku žiarovky,
opäť pripojte elektrický konektor,
správne uložte jednotku do karosérie
vozidla a potom zatiahnite upevňovacie
skrutky A obr. 87.
AC
BCC
85F1E0525
A
86F1E0526
87F1E015588F1E0156
95

SVETLÁ SPIATOČKY/
ZADNÉ HMLOVÉ SVETLÁ
Spiatočka a zadné hmlové svetlá sú
umiestnené na zadnom nárazníku. Pri
ich výmene sa obráťte na servisnú
sieť Fiat.
3. BRZDOVÉ SVETLO
Pri výmene žiarovky postupujte
nasledovne:
❒otvorte batožinový priestor a
odstráňte gumené uzávery;
❒zatlačte blokovacie zariadenia a
vyberte priehľadnú jednotku C obr. 89;
❒odpojte elektrický konektor a
pomocou jazýčkov D obr. 89 vyberte
najprv objímku žiarovky a potom
zatlačenú žiarovku.SVETLÁ POZNÁVACEJ
ZNAČKY
Pri výmene žiaroviek postupujte
nasledovne:
❒vyberte priehľadnú jednotku A obr. 90
podľa ilustrácie;
❒vymeňte žiarovku po uvoľnení z
bočných kontaktov obr. 91 a správnym
spôsobom namontujte novú. Nakoniec
zatlačením nainštalujte späť priesvitný
kryt.
POZOR!
120)Úpravy a opravy elektrického
zariadenia nevykonané správnym
spôsobom a bez ohľadu na technické
charakteristiky inštalovania, môžu vyvolať
poruchy fungovania s rizikom požiaru.
121)Halogénové žiarovky obsahujú
stlačený plyn, v prípade rozbitia je možné,
že vyletia kúsky skla.
POZOR!
40)S halogénovými žiarovkami môžete
manipulovať výlučne chytením kovových
častí. Ak sa priesvitná guľa dostane do
kontaktu s prstami, zníži sa intenzita
žiarenia a môže sa znížiť aj trvácnosť
žiarovky. V prípade náhodného kontaktu
poutierajte sklo látkou namočenou v
alkohole a nechajte ho uschnúť.
89F1E0281
90F1E0159
91F1E0160
96
NÚDZOVÝ STAV

VÝMENA POISTIEK
122) 123) 124) 125) 126) 127)
POISTKOVÁ SKRINKA V
PRIESTORE MOTORA
Poistková skrinka obr. 92 je vedľa
akumulátora: prístup ku poistkám
získate odstránením krytu v bodoch
označených šípkami (pozrite obr. 93).
POISTKOVÁ SKRINKA
PRÍSTROJOVEJ DOSKY
Pre prístup k poistkovej skrinke obr. 94
na prístrojovej doske je potrebné
odskrutkovať skrutky A obr. 95
a odstrániť kryt.
92F1E0175
93F1E0174
94F1E0173
95F1E0172
96F1E0177
97
POISTKOVÁ SKRINKA V
ÚLOŽNOM PRIESTORE
Pre prístup poistkovej skrinke obr. 96
(umiestnenej na ľavej strane úložného
priestoru) otvorte príslušný kryt (pozrite
obr. 97).
97F1E0176

POISTKOVÁ SKRINKA V PRIESTORE MOTORA
obr. 93
SPOTREBIČEPOISTKA AMPÉRY
Systém audio Hi-Fi s autorádiom, centrála a reproduktory subwoofer F09 20
Akustický ohlasovač jednotónový F10 10
Ľavé diaľkové svetlo, pravé diaľkové svetlo F14 15
Doplnkový ohrievačF15 30
Kompresor klimatizačného zariadenia F19 7,5
Vyhrievané zadné skloF20 30
Palivové elektromagnetické čerpadlo v nádrži F21 15
Ľavé hmlové svetlo, pravé hmlové svetlo F30 15
Elektromagnetické ventily na ovládanie napájania metánového zariadenia F84 7,5
Elektrická zásuvka (predpríprava) F85 -
Elektrická zásuvky v kabíne, zapaľovač F86 15
Snímač IBS stavu nabitia akumulátora F87 5
Rozmrazovanie vonkajšieho zrkadla na strane vodiča, rozmrazovanie vonkajšieho
zrkadla na strane spolujazdcaF88 7,5
98
NÚDZOVÝ STAV

POISTKOVÁ SKRINKA PRÍSTROJOVEJ DOSKY
obr. 95
SPOTREBIČEPOISTKA AMPÉRY
Pravé stretávacie svetlo
01(*)7,5
Ľavé stretávacie svetlo
08
(*)7,5
Korektor sklonu svetlometov08 5
Napájanie pre cievky stýkača na poistkovej skrinke motora a cievky stýkača poistkovej skrinky
body computer13 5
Stropné svetlá predné, zadné, svetlo batožinového priestoru a nástupné svetlá v spodnej časti
automobilu, svetlo batožinového priestoru a osvetlenie odkladacej skrinky02
(*)5
Napájanie + batérie pre diagnostickú zástrčku EOBD, centrála automatickej klimatizácie, sirény
alarmu, autorádio, centrályBlue&Me
™05 10
Napájanie pre prístrojový panel, spínač brzdového pedála (kontakt NA), tretie brzdové svetlo 11 5
Motorčeky blokovania/odblokovania dverí, motorčeky aktivácie dead lock, motorček
odblokovania dverí batožinového priestoru04 20
Elektrická pumpa umývania čelného/zadného skla 06 20
Motorček elektrického ovládania predného okna na strane vodiča 14 20
Motorček elektrického ovládania predného okna na strane spolujazdca 07 20
Napájanie osvetlenia ovládačov, centrály snímačov, centrála zisťovania tlaku pneumatík,
pohybu vonkajších elektrických zrkadiel, dažďového senzora, centrály ovládania strechy,
infotelematickej zásuvky my-port, vnútorného chromatického zrkadla12 5
Prístrojový panel03 5
Napájanie pre stýkač brzdového pedála (kontakt NC), stýkač spojkového pedála, jednotka
vnútorného vyhrievania, centrálaBlue&Me
™, pripravený systém na autorádio, centrála
stabilizátora napätia, svetlo spiatočky na zadnom nárazníku, snímač prítomnosti vody v
palivovom filtri, jednotka žeravenia sviečok, snímač na posilňovači bŕzd, cievky stýkačov na
poistkovej skrinke v priestore motora, debimeter10 7,5
(*)poistka sa nachádza iba pri niektorých verziách
99

POISTKOVÁ SKRINKA V ÚLOŽNOM PRIESTORE
obr. 97
SPOTREBIČEPOISTKA AMPÉRY
Systém otvárania elektrickej otváracej strechy 17 20
Riadiaca jednotka poplašného systému 14 7,5
Elektrické ovládanie operadla v oblasti bedier, sedadlo vodiča 04 10
Systém otvárania okien (motor, riadiaca jednotka) pravých dverí 10 20
Voľná16 –
Vyhrievanie predných sedadiel (strana vodiča) 08 10
Ťažné zariadenie (miesto pre dodatočnú montáž poistky) 07 –
Elektrická zástrčka v batožinovom priestore 05 15
Systém otvárania okien (motor, riadiaca jednotka) ľavých dverí 11 20
Centrála zisťovania tlaku pneumatík iTPMS 13 5
Vyhrievanie predných sedadiel strana spolujazdca 09 10
Voľná01 –
Voľná02
Voľná03
Voľná06 –
Voľná15 –
100
NÚDZOVÝ STAV

POZOR!
122)V prípade, že by sa poistka
opakovane kazila, obráťte sa na servisnú
sieť Fiat.
123)Poškodenú poistku nikdy
nevymieňajte za kovové drôty alebo iný
náhradný materiál.
124)V žiadnom prípade nenahrádzajte
poistku inou, ktorá má vyššiu hodnotu
intenzity prúdu; VZNIKÁ
NEBEZPEČENSTVO POŽIARU.
125)Ak zasiahne všeobecná bezpečnostná
poistka (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), obráťte sa na servisnú sieť
Fiat.
126)Pred výmenou poistky vytiahnite kľúč
zo spínacej skrinky a vypnite a/alebo
odpojte všetky spotrebiče.
127)Ak sa poškodí všeobecná poistka
ochrany bezpečnostných systémov
(systém airbag, brzdový systém), systém
pohonných jednotiek (systém motora,
systém prevodovky) alebo systém riadenia,
obráťte sa na servisnú sieť Fiat.
VÝMENA KOLESA
128) 129) 130) 131) 132)
ZDVIHÁK
❒hmotnosť zdviháka je 1,76 kg;
❒zdvihák si nevyžaduje žiadne
nastavenie;
❒zdvihák sa nedá opraviť; v prípade
poškodenia je treba ho vymeniť za iný,
originálny;
❒na zdvihák sa nesmie montovať
žiaden nástroj okrem kľuky.
POSTUP PRI VÝMENE
❒Zastavte vozidlo na mieste, kde
nebude predstavovať nebezpečenstvo
pre premávku a umožní bezpečnú
výmenu kolesa (terén by mal byť rovný
a dostatočne kompaktný). Vypnite
motor, zatiahnite ručnú brzdu a zaraďte
1. rýchlostný stupeň alebo spiatočku.
Oblečte si reflexný odev (povinný zo
zákona) ešte predtým, ako vystúpite z
vozidla;
❒otvorte dvere batožinového priestoru
a zodvihnite koberček alebo dajte
preč Cargo box (pre verzie/trhy, kde je
vo výbave);
❒odkrúťte blokovacie zariadenie A obr.
98, vyberte skrinku s náradím C
(preneste ju ku kolesu, ktoré sa má
vymeniť) a vyberte náhradné koleso B;❒pomocou dodaného kľúča E obr. 99
uvoľnite upevňovacie skrutky o približne
jednu otáčku, potom aktivujte
zariadenie F obr. 100 tak, aby sa
zdvihák rozložil, až dokiaľ sa horná časť
zdviháka G správne nevsunie do
záchytného zariadenia H;
98F1E0133
99F1E0135
101

❒prípadným osobám ktoré sa
nachádzajú v blízkosti vozidla oznámte,
že ho budete zdvíhať; je potrebné aby
sa vzdialili od vozidla a nedotýkali sa ho
až do jeho opätovného spustenia na
zem;
❒zasuňte kľuku L obr. 100, čo umožní
zdvíhanie zdviháka a vozidla, aby sa
dostalo niekoľko centimetrov nad terén;
❒zložte puklicu, potom ako ste
odskrutkovali tri skrutky ktoré
ju pridŕžajú, a nakoniec odskrutkujte
štvrtú skrutku a vytiahnite koleso (iba
pre verzie ktoré majú puklice
pripevnené skrutkami);❒uistite sa, že náhradné koleso je čisté
v mieste kontaktu s nábojom, pretože
nečistoty by mohli neskôr spôsobiť
uvoľnenie upevňovacích skrutiek;
namontujte rezervné koleso vsunutím
prvej skrutky na dva kolíky do otvoru,
ktorý je najbližšie pri ventile a
namontujte náboj, aby sa otvor s
polmesiacom zarovnal s už vsunutou
skrutkou, použite dodaný kľúč;
❒úplne zaskrutkujte upevňovacie
skrutky;
❒otáčajte rukoväťou zdviháka L obr.
100 tak, aby ste vozidlo spustili nižšie.
Následne vyberte zdvihák;
❒pomocou kľúča vo výbave úplne
dotiahnite skrutky, doťahujte striedavo
protistojné skrutky;
❒ak vymieňate zliatinové koleso,
odporúča sa namontovať ho tak, aby
malo krajšiu stranu otočenú smerom
von.
NAMONTOVANIE
NORMÁLNEHO KOLESA
41)
Postupujte podľa predchádzajúcej
popísanej procedúry, nadvihnite a
odmontujte rezervné koleso.❒Uistite sa, že koleso na normálne
použitie, má povrch v kontakte s
nábojom čistý a zbavený nečistôt, ktoré
by mohli spôsobiť uvoľnenie
bezpečnostných skrutiek;
❒namontujte koleso pre bežné
používanie tak, že nasadíte prvú
skrutku s dvoma drážkami do otvoru,
ktorý je najbližšie k ventilu;
❒kryt kolesa namontujte tak, aby otvor
s polmesiacom zodpovedal už
založenej skrutke a potom založte
ďalšie skrutky a dodaným kľúčom
zaskrutkujte upevňovacie skrutky;
❒vozidlo spusťte a vyberte zdvihák.
Pomocou kľúča vo výbave úplne
dotiahnite skrutky, doťahujte striedavo
protistojné skrutky.
Verzie so zliatinovým ráfikom
❒Vložte koleso na náboj a pomocou
dodaného kľúča dotiahnite skrutky;
❒vozidlo spusťte a vyberte zdvihák.
Pomocou kľúča vo výbave úplne
dotiahnite skrutky, doťahujte striedavo
protistojné skrutky.
100F1E0136
102
NÚDZOVÝ STAV
Verzie s oceľovým ráfikom
