2015 FIAT PUNTO Руководство по эксплуатации и техобслуживанию (in Russian)

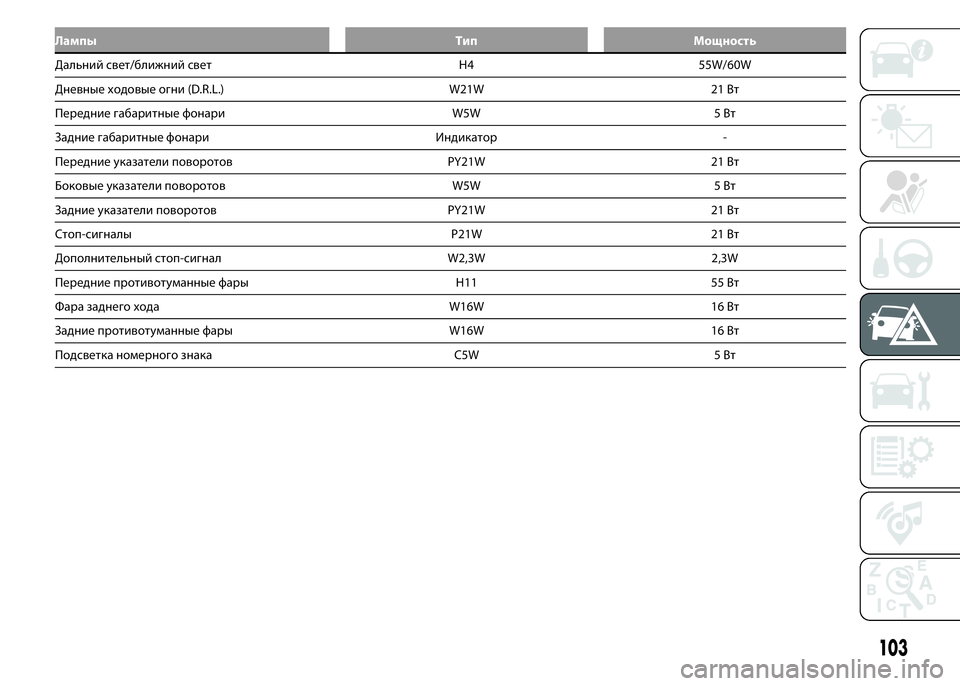

Лампы Тип Мощность
Дальний свет/ближний свет H4 55W/60W
Дневные ходовые огни (D.R.L.) W21W 21 Вт
Передние габаритные фонари W5W 5 Вт
Задние габаритные фонари Индикатор -
Передние указатели поворотов PY21W 21 Вт
Боковые указатели поворотов W5W 5 Вт
Задние указатели поворотов PY21W 21 Вт
Стоп-сигналы P21W 21 Вт
Дополнительный стоп-сигнал W2,3W 2,3W
Передние противотуманные фары H11 55 Вт
Фара заднего хода W16W 16 Вт
Задние противотуманные фары W16W 16 Вт
Подсветка номерного знака C5W 5 Вт
103

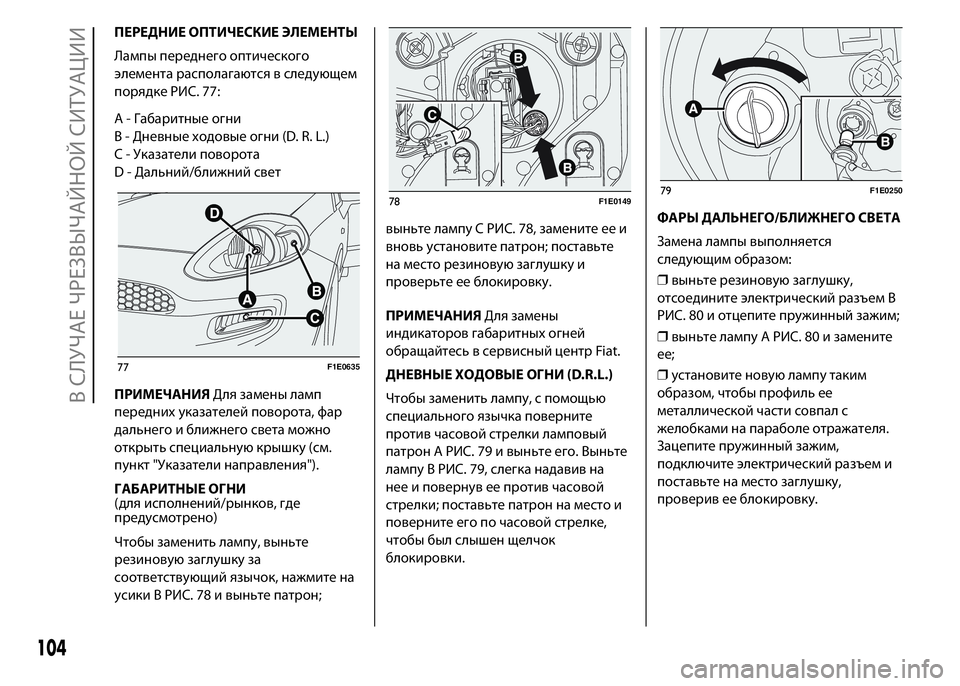

ПЕРЕДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
Лампы переднего оптического
элемента располагаются в следующем
порядке РИС. 77:
А - Габаритные огни
В - Дневные ходовые огни (D. R. L.)
C - Указатели поворота
D - Дальний/ближний свет
ПРИМЕЧАНИЯДля замены ламп
переднихуказателей поворота, фар
дальнего и ближнего света можно
открыть специальную крышку (см.
пункт "Указатели направления").
ГАБАРИТНЫЕ ОГНИ
(для исполнений/рынков, где
предусмотрено)
Чтобы заменить лампу, выньте
резиновую заглушку за
соответствующий язычок, нажмите на
усики B РИС. 78 и выньте патрон;выньте лампу C РИС. 78, замените ее и
вновь установите патрон; поставьте
на место резиновую заглушку и
проверьте ее блокировку.
ПРИМЕЧАНИЯДля замены
индикаторов габаритныхогней
обращайтесь в сервисный центр Fiat.
ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (D.R.L.)
Чтобы заменить лампу, с помощью
специального язычка поверните
против часовой стрелки ламповый
патрон A РИС. 79 и выньте его. Выньте
лампу B РИС. 79, слегка надавив на
нее и повернув ее против часовой
стрелки; поставьте патрон на место и
поверните его по часовой стрелке,
чтобы был слышен щелчок
блокировки.ФАРЫ ДАЛЬНЕГО/БЛИЖНЕГО СВЕТА
Замена лампы выполняется
следующим образом:
❒выньте резиновую заглушку,
отсоедините электрический разъем B
РИС. 80 и отцепите пружинный зажим;
❒выньте лампу A РИС. 80 и замените
ее;
❒установите новую лампу таким
образом, чтобы профиль ее
металлической части совпал с
желобками на параболе отражателя.
Зацепите пружинный зажим,
подключите электрический разъем и
поставьте на место заглушку,
проверив ее блокировку.
77F1E0635
78F1E014979F1E0250
104
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

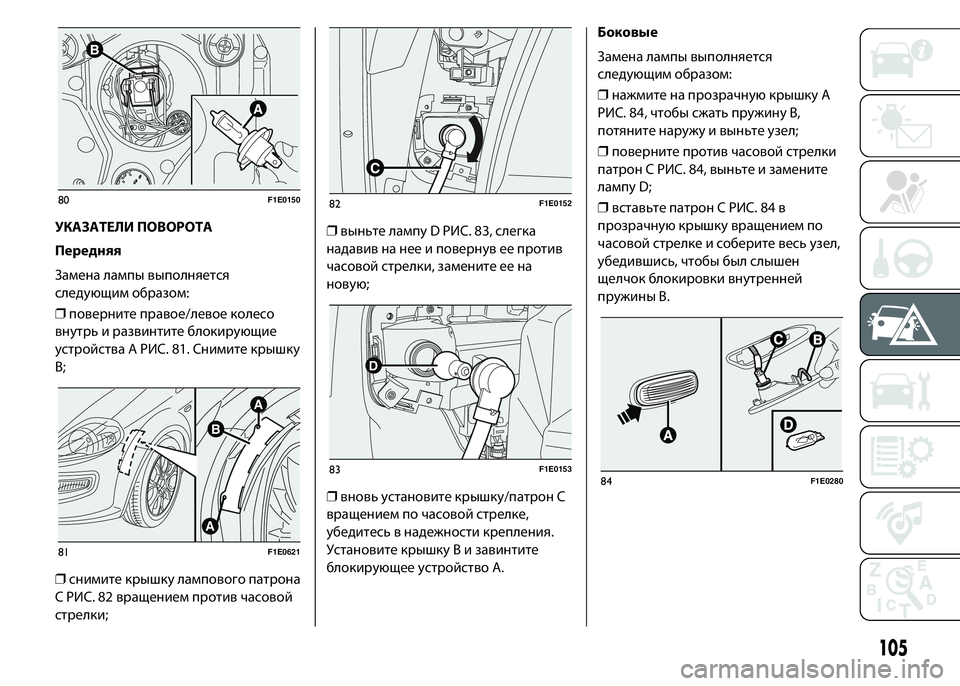

УКАЗАТЕЛИ ПОВОРОТА
Передняя
Замена лампы выполняется
следующим образом:
❒поверните правое/левое колесо
внутрь и развинтите блокирующие
устройства A РИС. 81. Снимите крышку
В;
❒снимите крышку лампового патрона
C РИС. 82 вращением против часовой
стрелки;❒выньте лампу D РИС. 83, слегка
надавив на нее и повернув ее против
часовой стрелки, замените ее на
новую;
❒вновь установите крышку/патрон C
вращением по часовой стрелке,
убедитесь в надежности крепления.
Установите крышку В и завинтите
блокирующее устройство А.Боковые
Замена лампы выполняется
следующим образом:
❒нажмите на прозрачную крышку A
РИС. 84, чтобы сжать пружину B,
потяните наружу и выньте узел;
❒поверните против часовой стрелки
патрон C РИС. 84, выньте и замените
лампу D;
❒вставьте патрон C РИС. 84 в
прозрачную крышку вращением по
часовой стрелке и соберите весь узел,
убедившись, чтобы был слышен
щелчок блокировки внутренней
пружины В.
80F1E0150
A
A
B
81F1E0621
82F1E0152
D
83F1E015384F1E0280
105

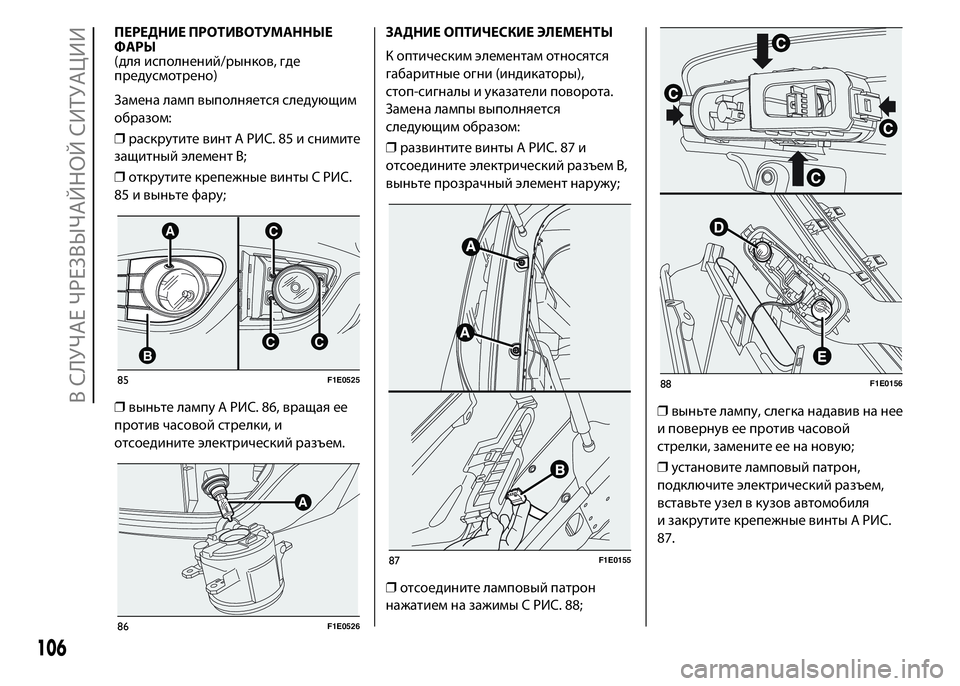

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ
ФАРЫ
(для исполнений/рынков, где
предусмотрено)
Замена ламп выполняется следующим
образом:
❒раскрутите винт A РИС. 85 и снимите
защитный элемент B;
❒открутите крепежные винты C РИС.
85 и выньте фару;
❒выньте лампу A РИС. 86, вращая ее
против часовой стрелки, и
отсоедините электрический разъем.ЗАДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
К оптическим элементам относятся
габаритные огни (индикаторы),
стоп-сигналы и указатели поворота.
Замена лампы выполняется
следующим образом:
❒развинтите винты A РИС. 87 и
отсоедините электрический разъем В,
выньте прозрачный элемент наружу;
❒отсоедините ламповый патрон
нажатием на зажимы C РИС. 88;❒выньте лампу, слегка надавив на нее
и повернув ее против часовой
стрелки, замените ее на новую;
❒установите ламповый патрон,
подключите электрический разъем,
вставьте узел в кузов автомобиля
и закрутите крепежные винты A РИС.
87.
AC
BCC
85F1E0525
A
86F1E0526
87F1E0155
88F1E0156
106
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

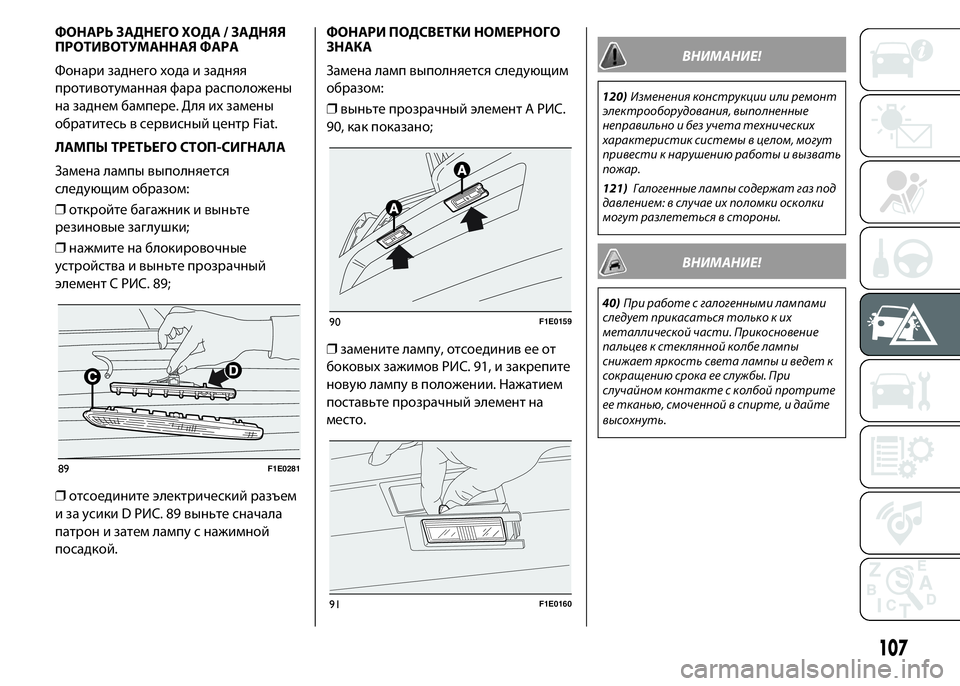

ФОНАРЬ ЗАДНЕГО ХОДА / ЗАДНЯЯ
ПРОТИВОТУМАННАЯ ФАРА
Фонари заднего хода и задняя
противотуманная фара расположены
на заднем бампере. Для ихзамены
обратитесь в сервисный центр Fiat.
ЛАМПЫ ТРЕТЬЕГО СТОП-СИГНАЛА
Замена лампы выполняется
следующим образом:
❒откройте багажник и выньте
резиновые заглушки;
❒нажмите на блокировочные
устройства и выньте прозрачный
элемент C РИС. 89;
❒отсоедините электрический разъем
и за усики D РИС. 89 выньте сначала
патрон и затем лампу с нажимной
посадкой.ФОНАРИ ПОДСВЕТКИ НОМЕРНОГО
ЗНАКА
Замена ламп выполняется следующим
образом:
❒выньте прозрачный элемент A РИС.
90, как показано;
❒замените лампу, отсоединив ее от
боковыхзажимов РИС. 91, и закрепите
новую лампу в положении. Нажатием
поставьте прозрачный элемент на
место.
ВНИМАНИЕ!
120)Изменения конструкции или ремонт
электрооборудования, выполненные
неправильно и без учета технических
характеристик системы в целом, могут
привести к нарушению работы и вызвать
пожар.
121)Галогенные лампы содержат газ под
давлением: в случае их поломки осколки
могут разлететься в стороны.
ВНИМАНИЕ!
40)При работе с галогенными лампами
следует прикасаться только к их
металлической части. Прикосновение
пальцев к стеклянной колбе лампы
снижает яркость света лампы и ведет к
сокращению срока ее службы. При
случайном контакте с колбой протрите
ее тканью, смоченной в спирте, и дайте
высохнуть.
89F1E0281
90F1E0159
91F1E0160
107

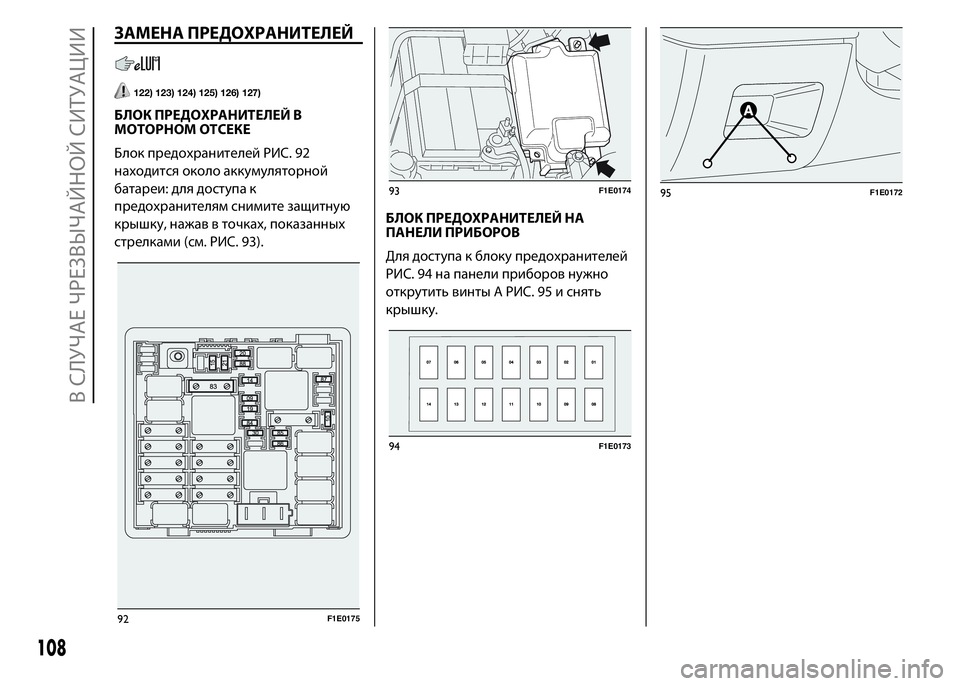

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
122) 123) 124) 125) 126) 127)
БЛОК ПРЕДОХРАНИТЕЛЕЙ В
МОТОРНОМ ОТСЕКЕ
Блок предохранителей РИС. 92
находится около аккумуляторной
батареи: для доступа к
предохранителям снимите защитную
крышку, нажав в точках, показанных
стрелками (см. РИС. 93).БЛОК ПРЕДОХРАНИТЕЛЕЙ НА
ПАНЕЛИ ПРИБОРОВ
Для доступа к блоку предохранителей
РИС. 94 на панели приборов нужно
открутить винты A РИС. 95 и снять
крышку.
92F1E0175
93F1E0174
94F1E0173
95F1E0172
108
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

97F1E0176
109
96F1E0177

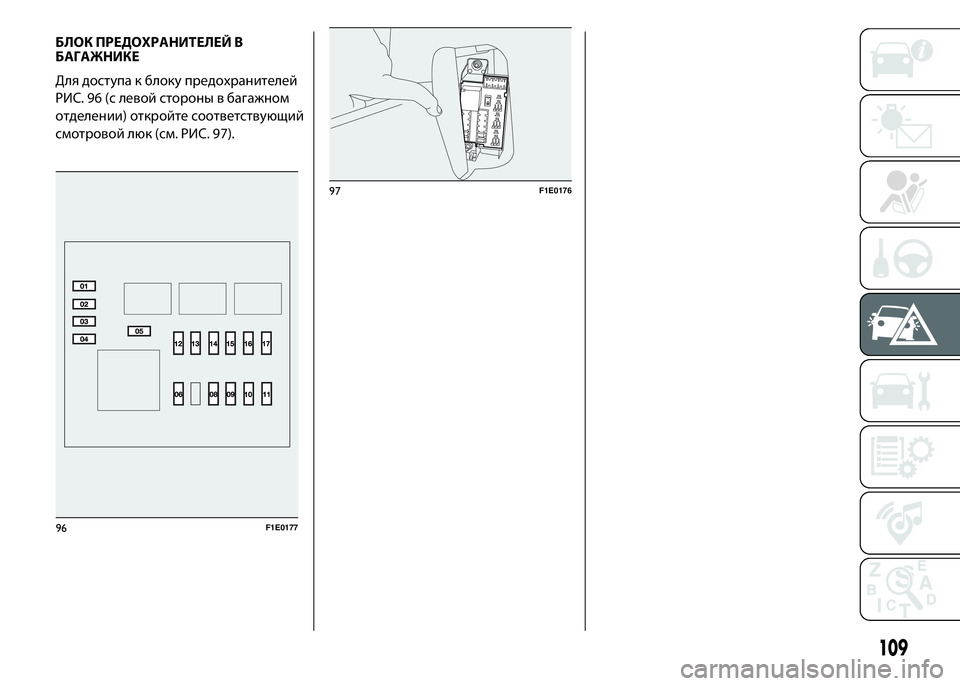

БЛОК ПРЕДОХРАНИТЕЛЕЙ В
БАГАЖНИКЕ
Для доступа к блоку предохранителей
РИС. 96 (с левой стороны в багажном
отделении) откройте соответствующий
смотровой люк (см. РИС. 97).

Система обогрева зеркала внешнего вида со стороны водителя, система
обогрева зеркала внешнего вида со стороны пассажираF88 7,5
110
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

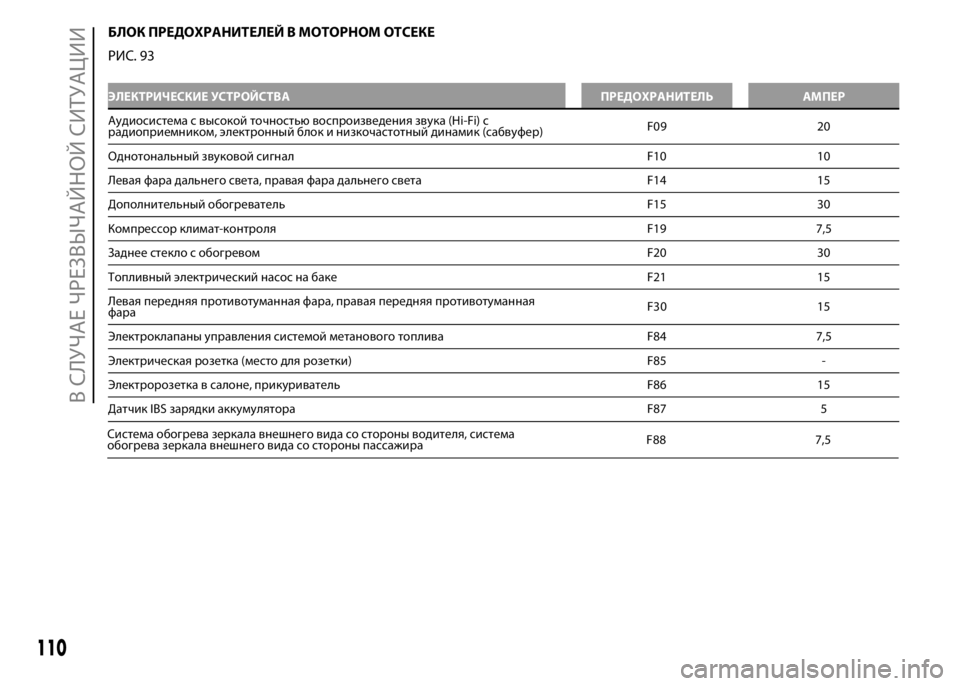

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
РИС. 93
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Аудиосистема с высокой точностью воспроизведения звука (Hi-Fi) с
радиоприемником, электронный блок и низкочастотный динамик (сабвуфер)F09 20
Однотональный звуковой сигнал F10 10
Левая фара дальнего света, правая фара дальнего света F14 15
Дополнительный обогреватель F15 30
Компрессор климат-контроля F19 7,5
Заднее стекло с обогревом F20 30
Топливный электрический насос на баке F21 15
Левая передняя противотуманная фара, правая передняя противотуманная
фараF30 15
Электроклапаны управления системой метанового топлива F84 7,5
Электрическая розетка (место для розетки) F85 -
Электророзетка в салоне, прикуриватель F86 15
Датчик IBS зарядки аккумулятора F87 5
