2015 FIAT PUNTO Руководство по эксплуатации и техобслуживанию (in Russian)

ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
Заглянем в "сердце" автомобиля:
посмотрим, как наилучшим образом
использовать все его функциональные
возможности.
Здесь указан способ безопасного
управления автомобилем в любой
ситуации, где автомобиль составит
вам приятную компанию при поездке и
обеспечит комфорт и экономию
средств.ЗАПУСК ДВИГАТЕЛЯ................................. 88
СТОЯНОЧНЫЙ ТОРМОЗ ......................... 90
МЕХАНИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ ....................................................... 90
КОРОБКА ПЕРЕДАЧ DUALOGIC ........... 91
СИСТЕМА START&STOP ........................... 93
CRUISE CONTROL (РЕГУЛЯТОР
ПОСТОЯННОЙ СКОРОСТИ) .................. 94
ПАРКОВОЧНЫЕ ДАТЧИКИ .................... 96
БУКСИРОВКА ПРИЦЕПОВ ...................... 97
ЗАПРАВКА АВТОМОБИЛЯ
ТОПЛИВОМ.................................................. 99
87

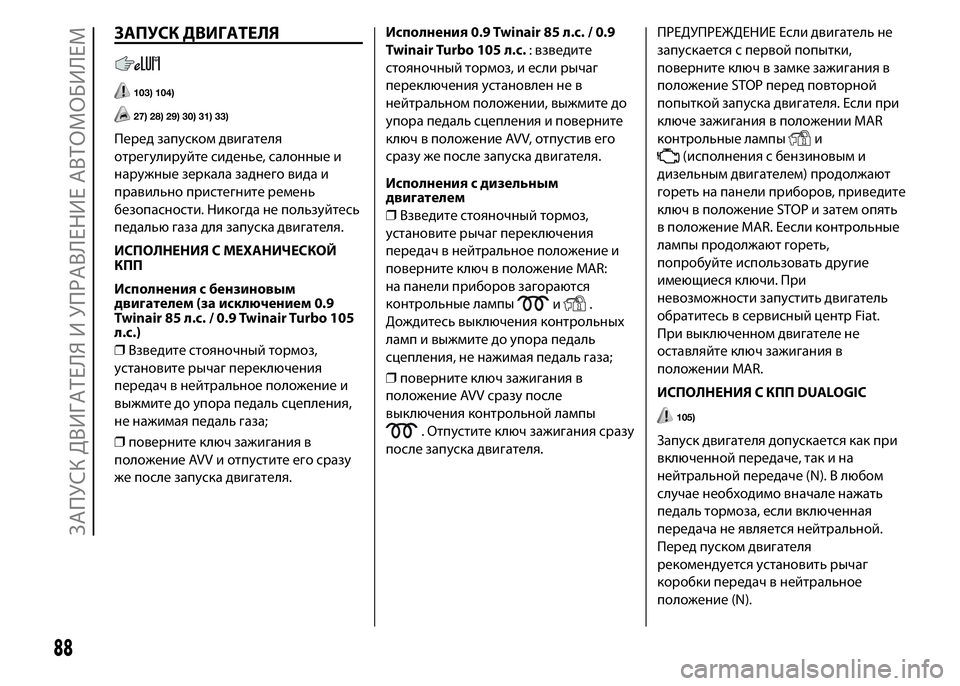

ЗАПУСК ДВИГАТЕЛЯ
103) 104)
27) 28) 29) 30) 31) 33)
Перед запуском двигателя
отрегулируйте сиденье, салонные и
наружные зеркала заднего вида и
правильно пристегните ремень
безопасности. Никогда не пользуйтесь
педалью газа для запуска двигателя.
ИСПОЛНЕНИЯ С МЕХАНИЧЕСКОЙ
КПП
Исполнения с бензиновым
двигателем (за исключением 0.9
Twinair 85 л.с. / 0.9 Twinair Turbo 105
л.с.)
❒Взведите стояночный тормоз,
установите рычаг переключения
передач в нейтральное положение и
выжмите до упора педаль сцепления,
не нажимая педаль газа;
❒поверните ключ зажигания в
положение AVV и отпустите его сразу
же после запуска двигателя.Исполнения 0.9 Twinair 85 л.с. / 0.9
Twinair Turbo 105 л.с.: взведите
стояночный тормоз, и если рычаг
переключения установлен не в
нейтральном положении, выжмите до
упора педаль сцепления и поверните
ключ в положение AVV, отпустив его
сразу же после запуска двигателя.
Исполнения с дизельным
двигателем
❒Взведите стояночный тормоз,
установите рычаг переключения
передач в нейтральное положение и
поверните ключ в положение MAR:
на панели приборов загораются
контрольные лампы
и.
Дождитесь выключения контрольных
ламп и выжмите до упора педаль
сцепления, не нажимая педаль газа;
❒поверните ключ зажигания в
положение AVV сразу после
выключения контрольной лампы
. Отпустите ключ зажигания сразу
после запуска двигателя.ПРЕДУПРЕЖДЕНИЕ Если двигатель не
запускается с первой попытки,
поверните ключ в замке зажигания в
положение STOP перед повторной
попыткой запуска двигателя. Если при
ключе зажигания в положении MAR
контрольные лампы
и
(исполнения с бензиновым и
дизельным двигателем) продолжают
гореть на панели приборов, приведите
ключ в положение STOP и затем опять
в положение MAR. Еесли контрольные
лампы продолжают гореть,
попробуйте использовать другие
имеющиеся ключи. При
невозможности запустить двигатель
обратитесь в сервисный центр Fiat.
При выключенном двигателе не
оставляйте ключ зажигания в
положении MAR.
ИСПОЛНЕНИЯ С КПП DUALOGIC
105)
Запуск двигателя допускается как при
включенной передаче, так и на
нейтральной передаче (N). В любом
случае необходимо вначале нажать
педаль тормоза, если включенная
передача не является нейтральной.
Перед пуском двигателя
рекомендуется установить рычаг
коробки передач в нейтральное
положение (N).
88
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

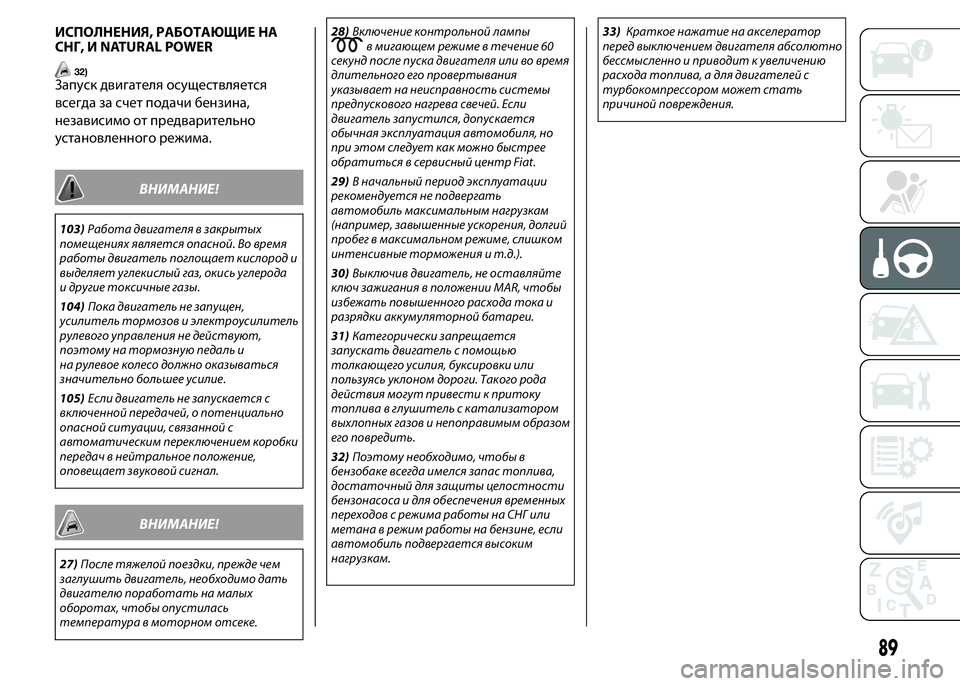

ИСПОЛНЕНИЯ, РАБОТАЮЩИЕ НА
СНГ, И NATURAL POWER
32)Запуск двигателя осуществляется
всегда за счет подачи бензина,
независимо от предварительно
установленного режима.
ВНИМАНИЕ!
103)Работа двигателя в закрытых
помещениях является опасной. Во время
работы двигатель поглощает кислород и
выделяет углекислый газ, окись углерода
и другие токсичные газы.
104)Пока двигатель не запущен,
усилитель тормозов и электроусилитель
рулевого управления не действуют,
поэтому на тормозную педаль и
на рулевое колесо должно оказываться
значительно большее усилие.
105)Если двигатель не запускается с
включенной передачей, о потенциально
опасной ситуации, связанной с
автоматическим переключением коробки
передач в нейтральное положение,
оповещает звуковой сигнал.
ВНИМАНИЕ!
27)После тяжелой поездки, прежде чем
заглушить двигатель, необходимо дать
двигателю поработать на малых
оборотах, чтобы опустилась
температура в моторном отсеке.28)Включение контрольной лампы
в мигающем режиме в течение 60
секунд после пуска двигателя или во время
длительного его провертывания
указывает на неисправность системы
предпускового нагрева свечей. Если
двигатель запустился, допускается
обычная эксплуатация автомобиля, но
при этом следует как можно быстрее
обратиться в сервисный центр Fiat.
29)В начальный период эксплуатации
рекомендуется не подвергать
автомобиль максимальным нагрузкам
(например, завышенные ускорения, долгий
пробегв максимальном режиме, слишком
интенсивные торможения и т.д.).
30)Выключив двигатель, не оставляйте
ключ зажигания в положении MAR, чтобы
избежать повышенного расхода тока и
разрядки аккумуляторной батареи.
31)Категорически запрещается
запускать двигатель с помощью
толкающего усилия, буксировки или
пользуясь уклоном дороги. Такого рода
действия могут привести к притоку
топлива в глушитель с катализатором
выхлопных газов и непоправимым образом
его повредить.
32)Поэтому необходимо, чтобы в
бензобаке всегда имелся запас топлива,
достаточный для защиты целостности
бензонасоса и для обеспечения временных
переходов с режима работы на СНГ или
метана в режим работы на бензине, если
автомобиль подвергается высоким
нагрузкам.33)Краткое нажатие на акселератор
перед выключением двигателя абсолютно
бессмысленно и приводит к увеличению
расхода топлива, а для двигателей с
турбокомпрессором может стать
причиной повреждения.
89

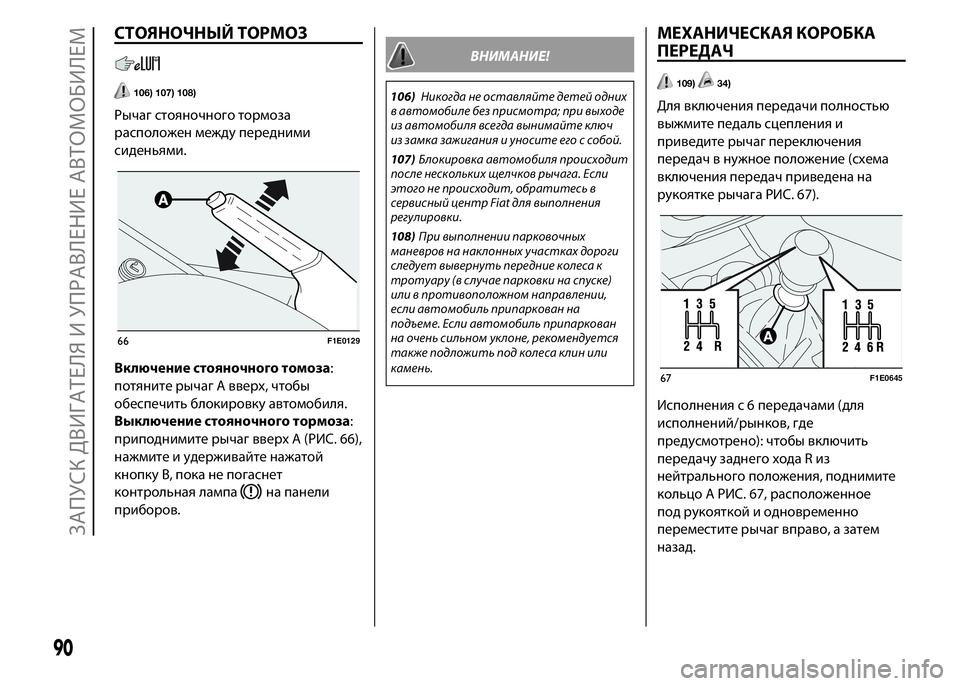

СТОЯНОЧНЫЙ ТОРМОЗ
106) 107) 108)
Рычаг стояночного тормоза
расположен между передними
сиденьями.
Включение стояночного томоза:
потяните рычаг А вверх, чтобы
обеспечить блокировку автомобиля.
Выключение стояночного тормоза:
приподнимите рычаг вверхA (РИС. 66),
нажмите и удерживайте нажатой
кнопку B, пока не погаснет
контрольная лампа
на панели
приборов.
ВНИМАНИЕ!
106)Никогда не оставляйте детей одних
в автомобиле без присмотра; при выходе
из автомобиля всегда вынимайте ключ
из замка зажигания и уносите его с собой.
107)Блокировка автомобиля происходит
после нескольких щелчков рычага. Если
этого не происходит, обратитесь в
сервисный центр Fiat для выполнения
регулировки.
108)При выполнении парковочных
маневров на наклонных участках дороги
следует вывернуть передние колеса к
тротуару (в случае парковки на спуске)
или в противоположном направлении,
если автомобиль припаркован на
подъеме. Если автомобиль припаркован
на очень сильном уклоне, рекомендуется
также подложить под колеса клин или
камень.
МЕХАНИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ
109)34)
Для включения передачи полностью
выжмите педаль сцепления и
приведите рычаг переключения
передач в нужное положение (схема
включения передач приведена на
рукоятке рычага РИС. 67).
Исполнения с 6 передачами (для
исполнений/рынков, где
предусмотрено): чтобы включить
передачу заднего хода R из
нейтрального положения, поднимите
кольцо A РИС. 67, расположенное
под рукояткой и одновременно
переместите рычаг вправо, а затем
назад.
66F1E0129
67F1E0645
90
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

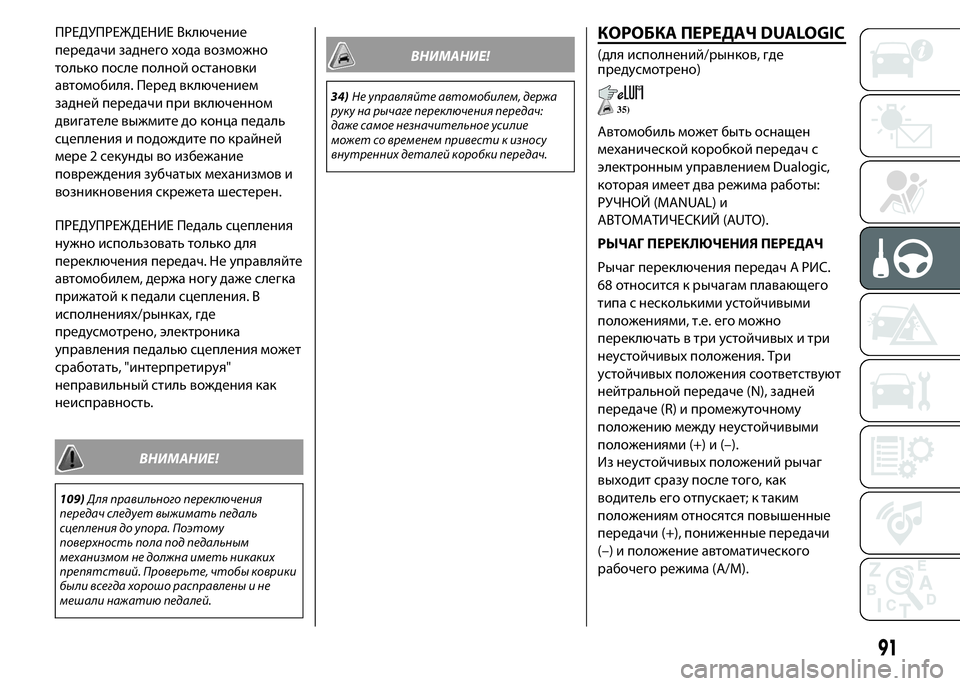

ПРЕДУПРЕЖДЕНИЕ Включение
передачи заднего хода возможно
только после полной остановки
автомобиля. Перед включением
задней передачи при включенном
двигателе выжмите до конца педаль
сцепления и подождите по крайней
мере 2 секунды во избежание
повреждения зубчатыхмеханизмов и
возникновения скрежета шестерен.
ПРЕДУПРЕЖДЕНИЕ Педаль сцепления
нужно использовать только для
переключения передач. Не управляйте
автомобилем, держа ногу даже слегка
прижатой к педали сцепления. В
исполнениях/рынках, где
предусмотрено, электроника
управления педалью сцепления может
сработать, "интерпретируя"
неправильный стиль вождения как
неисправность.
ВНИМАНИЕ!
109)Для правильного переключения
передач следует выжимать педаль
сцепления до упора. Поэтому
поверхность пола под педальным
механизмом не должна иметь никаких
препятствий. Проверьте, чтобы коврики
были всегда хорошо расправлены и не
мешали нажатию педалей.
ВНИМАНИЕ!
34)Не управляйте автомобилем, держа
руку на рычаге переключения передач:
даже самое незначительное усилие
может со временем привести к износу
внутренних деталей коробки передач.
КОРОБКА ПЕРЕДАЧ DUALOGIC
(для исполнений/рынков, где
предусмотрено)
35)
Автомобиль может быть оснащен
механической коробкой передач с
электронным управлением Dualogic,
которая имеет два режима работы:
РУЧНОЙ (MANUAL) и
АВТОМАТИЧЕСКИЙ (AUTO).
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Рычаг переключения передач A РИС.
68 относится к рычагам плавающего
типа с несколькими устойчивыми
положениями, т.е. его можно
переключать в три устойчивыхи три
неустойчивыхположения. Три
устойчивыхположения соответствуют
нейтральной передаче (N), задней
передаче (R) и промежуточному
положению между неустойчивыми
положениями (+) и (–).
Из неустойчивыхположений рычаг
выходит сразу после того, как
водитель его отпускает; к таким
положениям относятся повышенные
передачи (+), пониженные передачи
(–) и положение автоматического
рабочего режима (A/M).
91

ПРЕДУПРЕЖДЕНИЕ При включенном
двигателе в случае несоответствия
положения рычага и фактически
выбранной передачи система
сигнализирует об ошибке с помощью
звукового сигнала до техпор, пока
несоответствие не будет устранено.
РУЧНОЙ РЕЖИМ (MANUAL)
Порядок действий:
❒нажмите педаль тормоза и запустите
двигатель;
❒если на дисплее появляется надпись
AUTO, переведите рычаг А РИС. 68 в
положение A/M для выбора ручного
режима (MANUALE);❒переведите рычаг A коробки
передач в направлении (+) для
включения первой передачи (если
рычаг переводится из положений N
или R, достаточно привести его в
центральное положение) или в
положение R для включения заднего
хода;
❒отпустите педаль тормоза и
нажмите на педаль газа;
❒когда машина начала движение,
переведите рычаг A коробки передач
в направлении (+) для включения
повышенной передачи или в
направлении (–) для перехода на
пониженную передачу.
АВТОМАТИЧЕСКИЙ РЕЖИМ
Порядок действий:
❒нажмите педаль тормоза;
❒запустите двигатель;
❒если на дисплее появляется надпись
AUTO, переведите рычаг
переключения передач A РИС. 68 в
положение A/M для выбора
автоматического режима
(AUTOMATICA);❒переведите рычаг коробки передач
в направлении (+) для включения
первой передачи (если рычаг
переводится из положений N или R,
достаточно перевести его в
центральное положение) или в
положение R для включения заднего
хода;
❒отпустите педаль тормоза и
нажмите на педаль газа.
РЕЖИМ AUTO-ECO
Чтобы включить данную функцию,
нужно нажать кнопку ECO РИС. 69.
Функция может быть включена только
в автоматическом режиме работы
коробки передач.
68F1E0800
69F1E0504
92
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

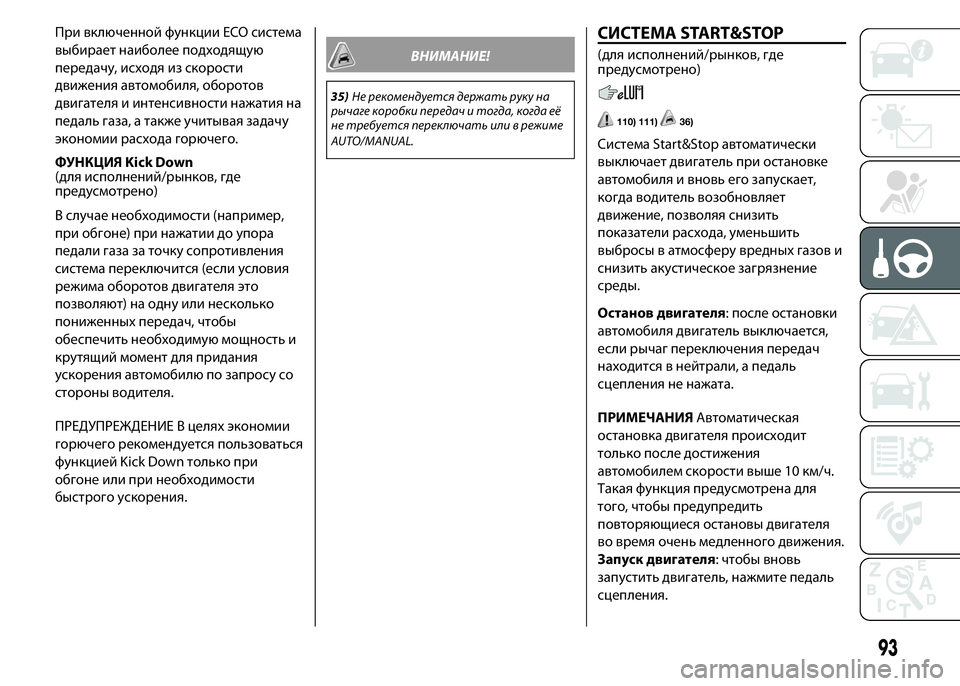

При включенной функции ECO система
выбирает наиболее подходящую
передачу, исходя из скорости
движения автомобиля, оборотов
двигателя и интенсивности нажатия на
педаль газа, а также учитывая задачу
экономии расхода горючего.
ФУНКЦИЯ Kick Down
(для исполнений/рынков, где
предусмотрено)
В случае необходимости (например,
при обгоне) при нажатии до упора
педали газа за точку сопротивления
система переключится (если условия
режима оборотов двигателя это
позволяют) на одну или несколько
пониженныхпередач, чтобы
обеспечить необходимую мощность и
крутящий момент для придания
ускорения автомобилю по запросу со
стороны водителя.
ПРЕДУПРЕЖДЕНИЕ В целяхэкономии
горючего рекомендуется пользоваться
функцией Kick Down только при
обгоне или при необходимости
быстрого ускорения.
ВНИМАНИЕ!
35)Не рекомендуется держать руку на
рычаге коробки передач и тогда, когда её
не требуется переключать или в режиме
AUTO/MANUAL.
СИСТЕМА START&STOP
(для исполнений/рынков, где
предусмотрено)
110) 111)36)
Система Start&Stop автоматически
выключает двигатель при остановке
автомобиля и вновь его запускает,
когда водитель возобновляет
движение, позволяя снизить
показатели расхода, уменьшить
выбросы в атмосферу вредныхгазов и
снизить акустическое загрязнение
среды.
Останов двигателя: после остановки
автомобиля двигатель выключается,
если рычаг переключения передач
находится в нейтрали, а педаль
сцепления не нажата.
ПРИМЕЧАНИЯАвтоматическая
остановка двигателя происходит
только после достижения
автомобилем скорости выше 10 км/ч.
Такая функция предусмотрена для
того, чтобы предупредить
повторяющиеся остановы двигателя
во время очень медленного движения.
Запуск двигателя: чтобы вновь
запустить двигатель, нажмите педаль
сцепления.
93

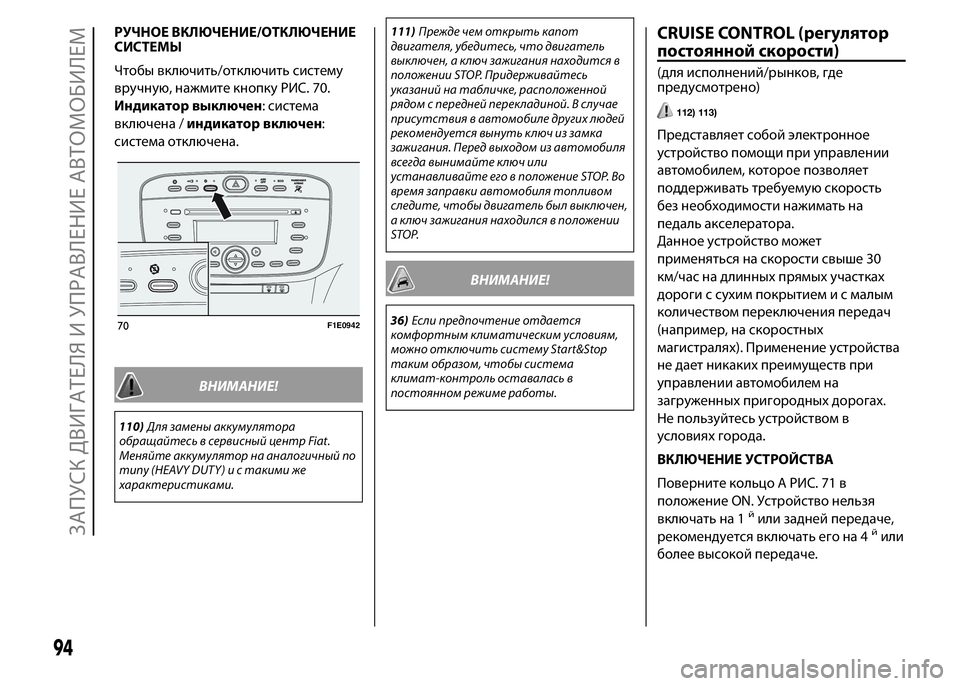

РУЧНОЕ ВКЛЮЧЕНИЕ/ОТКЛЮЧЕНИЕ
СИСТЕМЫ
Чтобы включить/отключить систему
вручную, нажмите кнопку РИС. 70.
Индикатор выключен: система
включена /индикатор включен:
система отключена.
ВНИМАНИЕ!
110)Для замены аккумулятора
обращайтесь в сервисный центр Fiat.
Меняйте аккумулятор на аналогичный по
типу (HEAVY DUTY) и с такими же
характеристиками.111)Прежде чем открыть капот
двигателя, убедитесь, что двигатель
выключен, а ключ зажигания находится в
положении STOP. Придерживайтесь
указаний на табличке, расположенной
рядом с передней перекладиной. В случае
присутствия в автомобиле других людей
рекомендуется вынуть ключ из замка
зажигания. Перед выходом из автомобиля
всегда вынимайте ключ или
устанавливайте его в положение STOP. Во
время заправки автомобиля топливом
следите, чтобы двигатель был выключен,
а ключ зажигания находился в положении
STOP.
ВНИМАНИЕ!
36)Если предпочтение отдается
комфортным климатическим условиям,
можно отключить систему Start&Stop
таким образом, чтобы система
климат-контроль оставалась в
постоянном режиме работы.
CRUISE CONTROL (регулятор
постоянной скорости)
(для исполнений/рынков, где
предусмотрено)
112) 113)
Представляет собой электронное
устройство помощи при управлении
автомобилем, которое позволяет
поддерживать требуемую скорость
без необходимости нажимать на
педаль акселератора.
Данное устройство может
применяться на скорости свыше 30
км/час на длинныхпрямыхучастках
дороги с сухим покрытием и с малым
количеством переключения передач
(например, на скоростных
магистралях). Применение устройства
не дает никакихпреимуществ при
управлении автомобилем на
загруженныхпригородныхдорогах.
Не пользуйтесь устройством в
условияхгорода.
ВКЛЮЧЕНИЕ УСТРОЙСТВА
Поверните кольцо A РИС. 71 в
положение ON. Устройство нельзя
включать на 1
йили задней передаче,
рекомендуется включать его на 4йили
более высокой передаче.
70F1E0942
94
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
