2015 FIAT DUCATO Návod k použití a údržbě (in Czech)

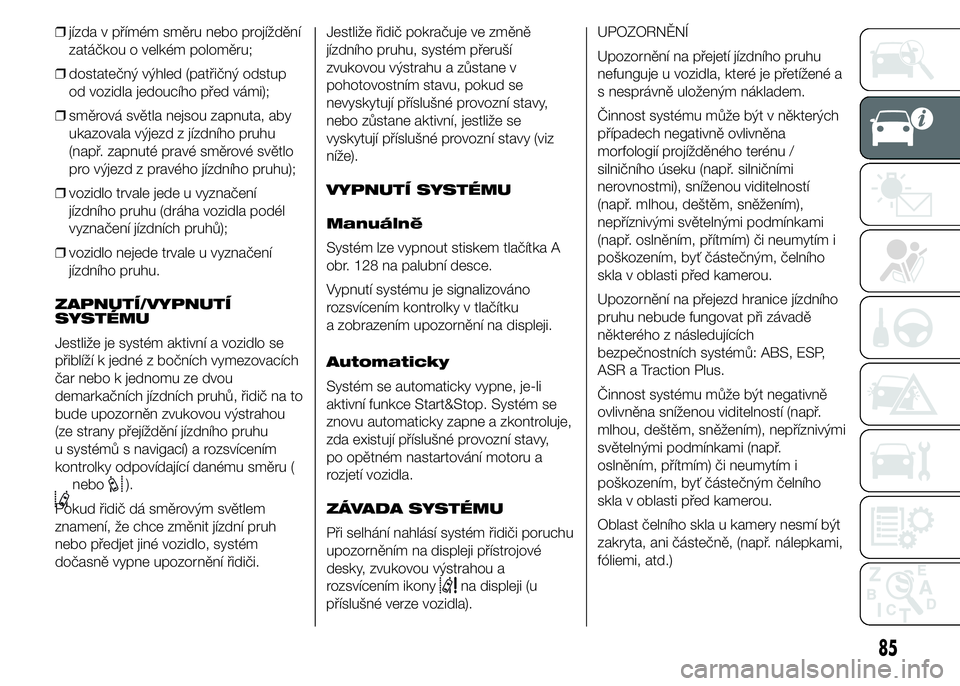

❒jízda v přímém směru nebo projíždění
zatáčkou o velkém poloměru;
❒dostatečný výhled (patřičný odstup
od vozidla jedoucího před vámi);
❒směrová světla nejsou zapnuta, aby
ukazovala výjezd z jízdního pruhu
(např. zapnuté pravé směrové světlo
pro výjezd z pravého jízdního pruhu);
❒vozidlo trvale jede u vyznačení
jízdního pruhu (dráha vozidla podél
vyznačení jízdních pruhů);
❒vozidlo nejede trvale u vyznačení
jízdního pruhu.
ZAPNUTÍ/VYPNUTÍ
SYSTÉMU
Jestliže je systém aktivní a vozidlo se
přiblíží k jedné z bočních vymezovacích
čar nebo k jednomu ze dvou
demarkačních jízdních pruhů, řidič na to
bude upozorněn zvukovou výstrahou
(ze strany přejíždění jízdního pruhu
u systémů s navigací) a rozsvícením
kontrolky odpovídající danému směru (
nebo).
Pokud řidič dá směrovým světlem
znamení, že chce změnit jízdní pruh
nebo předjet jiné vozidlo, systém
dočasně vypne upozornění řidiči.Jestliže řidič pokračuje ve změně
jízdního pruhu, systém přeruší
zvukovou výstrahu a zůstane v
pohotovostním stavu, pokud se
nevyskytují příslušné provozní stavy,
nebo zůstane aktivní, jestliže se
vyskytují příslušné provozní stavy (viz
níže).
VYPNUTÍ SYSTÉMU
Manuálně
Systém lze vypnout stiskem tlačítka A
obr. 128 na palubní desce.
Vypnutí systému je signalizováno
rozsvícením kontrolky v tlačítku
a zobrazením upozornění na displeji.
Automaticky
Systém se automaticky vypne, je-li
aktivní funkce Start&Stop. Systém se
znovu automaticky zapne a zkontroluje,
zda existují příslušné provozní stavy,
po opětném nastartování motoru a
rozjetí vozidla.
ZÁVADA SYSTÉMU
Při selhání nahlásí systém řidiči poruchu
upozorněním na displeji přístrojové
desky, zvukovou výstrahou a
rozsvícením ikony
na displeji (u
příslušné verze vozidla).UPOZORNĚNÍ
Upozornění na přejetí jízdního pruhu
nefunguje u vozidla, které je přetížené a
s nesprávně uloženým nákladem.
Činnost systému může být v některých
případech negativně ovlivněna
morfologií projížděného terénu /
silničního úseku (např. silničními
nerovnostmi), sníženou viditelností
(např. mlhou, deštěm, sněžením),
nepříznivými světelnými podmínkami
(např. oslněním, přítmím) či neumytím i
poškozením, byť částečným, čelního
skla v oblasti před kamerou.
Upozornění na přejezd hranice jízdního
pruhu nebude fungovat při závadě
některého z následujících
bezpečnostních systémů: ABS, ESP,
ASR a Traction Plus.
Činnost systému může být negativně
ovlivněna sníženou viditelností (např.
mlhou, deštěm, sněžením), nepříznivými
světelnými podmínkami (např.
oslněním, přítmím) či neumytím i
poškozením, byť částečným čelního
skla v oblasti před kamerou.
Oblast čelního skla u kamery nesmí být
zakryta, ani částečně, (např. nálepkami,
fóliemi, atd.)
85

POZOR
78) Pokud se přesunutím zatížení
kamera silně nakloní, může
systém dočasně přestat fungovat,
aby se mohla kamera samočinně
zkalibrovat.
79) Upozornění na změnu jízdního
pruhu není systém automatického
řízení a nenahrazuje řidiče při
vedení vozidla po jízdní dráze.
Řidič je osobně odpovědný za to,
že bude věnovat patřičnou
pozornost dopravní situaci i
vozovce a bezpečně ovládat směr
jízdy vozidla.
80) Jestliže nejsou vymezovací čáry
jízdních pruhů řádně patrné, jsou
překryté nebo neexistují, systém
nemusí poskytovat asistenci řidiči:
v takovém případě nebude
Driving Advisor aktivní.
86
PALUBNÍ DESKA A OVLÁDAČE

PŘEHLED SIGNALIZACÍ PŘI POUŽÍVÁNÍ SYSTÉMU DRIVING ADVISOR
Stav kontrolky v
tlačítkuHlášení na displejiStav symbolu na
displejiZvuková signalizace Význam
Zhasnutá – – –zapnutý systém
(automaticky při
každém sepnutí klíčku
zapalování)
ZhasnutáDriving Advisor
zapnutýkontrolky
a
svítí trvale-systém je zapnutý, ale
nejsou splněny
provozní podmínky
ZhasnutáDriving Advisor
zapnutý--systém je zapnutý,
existují příslušné
provozní stavy: systém
je s to poskytovat
zvukové/optické
signalizace
Zhasnutá -kontrolka
blikáanosystém je aktivní a
detekuje provozní
stavy: upozorní na
vzdalování se od levé
čáry
87

Stav kontrolky v
tlačítkuHlášení na displejiStav symbolu na
displejiZvuková signalizace Význam
Zhasnutá -kontrolka
blikáanosystém je aktivní a
detekuje provozní
stavy: upozorní na
vzdalování se od pravé
čáry
RozsvícenáVypnutá funkce Driving
Advisor-neSystém byl vypnut
manuálně
RozsvícenáFunkce Driving Advisor
není dostupný - viz
návodkontrolka závady
anozávada systému:
vyhledejte autorizovaný
servis Fiat
RozsvícenáDriving Advisor není
dostupný - očistěte
přední kamerukontrolka závady
anosystém v poruše:
očistěte čelní sklo
88
PALUBNÍ DESKA A OVLÁDAČE

KAMERA PRO
VÝHLEDU DOZADU
(PARKVIEW® REAR
BACK UP CAMERA)
(u příslušné verze vozidla)
9)
81)
Vozidlo lze vybavit kamerou ParkView®
Rear Back Up Camera pro výhledu
dozadu při couvání, která při přestavení
řadicí páky na zpátečku nebo otevření
zadních dveří umožňuje promítat na
displeji oblast za vozidlem obr. 129.
Obraz se zobrazí spolu s upozorněním
na displeji, které zmizí asi po pěti
sekundách.
Vyřazením zpátečky zůstane prostor za
vozidlem zobrazen ještě asi 10 sekund,
pak obraz zmizí a obnoví se zobrazení
nastavené před tím. Vyřazením
zpátečky se na displeji zobrazí "X",
které slouží pro vypnutí obrazu.
Pozn.Záběr je na displeji zobrazován
mírně zdeformovaný, aby byl zajištěn
širokoúhlý výhled.
Kamera je nainstalovaná v plastovém
držáku na zadním příčníku střechy, kde
je i třetí brzdové světlo obr. 130.ZOBRAZENÍ A
UPOZORNĚNÍ NA
DISPLEJI
Na displeji se zobrazuje mřížka se
statickými liniemi označujícími šířku
vozidla.
V mřížce se zobrazují oddělené oblasti
umožňující stanovit vzdálenost od
zádi vozidla.
Přibližné vzdálenosti pro každou zónu
jsou uvedeny v následující tabulce:
Zóna (značka
obr. 129)Vzdálenost od
zádi vozidla
Červená (A) 0 ÷ 30 cm
Žlutá (B) 30 cm÷1m
Zelená (C) 1 m či více
UPOZORNĚNÍ
UPOZORNĚNÍ Za některých okolností,
jako např. při znečistění námrazou,
sněhem či bahnem, by se mohla
citlivost kamery snížit.
UPOZORNĚNÍ Pokud by při opravě
bylo třeba případně přelakovat zadní
dveře, je nutno zajistit, aby se lak
nedostal na plastový držák kamery.
129F1A0360
130F1A0107
89

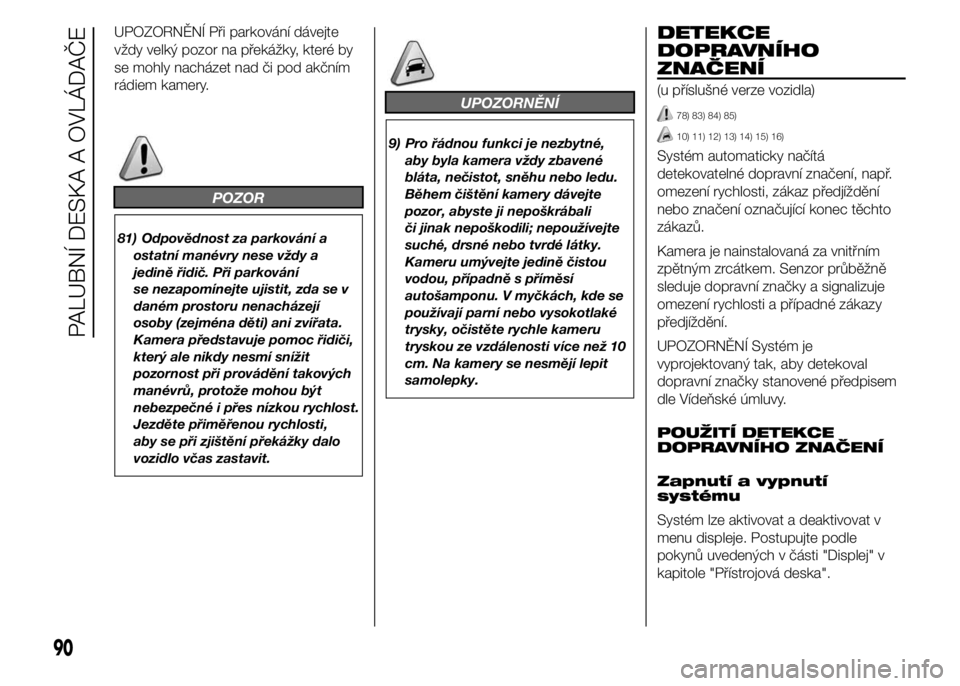

UPOZORNĚNÍ Při parkování dávejte
vždy velký pozor na překážky, které by
se mohly nacházet nad či pod akčním
rádiem kamery.
POZOR
81) Odpovědnost za parkování a
ostatní manévry nese vždy a
jedině řidič. Při parkování
se nezapomínejte ujistit, zda se v
daném prostoru nenacházejí
osoby (zejména děti) ani zvířata.
Kamera představuje pomoc řidiči,
který ale nikdy nesmí snížit
pozornost při provádění takových
manévrů, protože mohou být
nebezpečné i přes nízkou rychlost.
Jezděte přiměřenou rychlosti,
aby se při zjištění překážky dalo
vozidlo včas zastavit.
UPOZORNĚNÍ
9) Pro řádnou funkci je nezbytné,
aby byla kamera vždy zbavené
bláta, nečistot, sněhu nebo ledu.
Během čištění kamery dávejte
pozor, abyste ji nepoškrábali
či jinak nepoškodili; nepoužívejte
suché, drsné nebo tvrdé látky.
Kameru umývejte jedině čistou
vodou, případně s příměsí
autošamponu. V myčkách, kde se
používají parní nebo vysokotlaké
trysky, očistěte rychle kameru
tryskou ze vzdálenosti více než 10
cm. Na kamery se nesmějí lepit
samolepky.
DETEKCE
DOPRAVNÍHO
ZNAČENÍ
(u příslušné verze vozidla)
78) 83) 84) 85)
10) 11) 12) 13) 14) 15) 16)
Systém automaticky načítá
detekovatelné dopravní značení, např.
omezení rychlosti, zákaz předjíždění
nebo značení označující konec těchto
zákazů.
Kamera je nainstalovaná za vnitřním
zpětným zrcátkem. Senzor průběžně
sleduje dopravní značky a signalizuje
omezení rychlosti a případné zákazy
předjíždění.
UPOZORNĚNÍ Systém je
vyprojektovaný tak, aby detekoval
dopravní značky stanovené předpisem
dle Vídeňské úmluvy.
POUŽITÍ DETEKCE
DOPRAVNÍHO ZNAČENÍ
Zapnutí a vypnutí
systému
Systém lze aktivovat a deaktivovat v
menu displeje. Postupujte podle
pokynů uvedených v části "Displej" v
kapitole "Přístrojová deska".
90
PALUBNÍ DESKA A OVLÁDAČE

Pozn.: Stav a nastavení systému
zůstanou zachovány i po vypnutí a
sepnutí zapalování.
Stav systému je zobrazen na displeji.
Systém zobrazuje dopravní značky
ve dvou fázích:
❒Všechny nové dopravní značky, které
lze detekovat, se na displeji zobrazí v
okně, které vyskočí nad ostatními
signalizace a zůstane zobrazeno 40
sekund.
❒Po uplynutí přednastavené doby se
začnou zobrazovat na přístrojové
desce.
Systém dokáže zobrazit dvě dopravní
značky (omezení rychlosti a zákaz
předjíždění) souběžně ve dvou
vyhrazených oblastech přístrojové
desky.Jestliže systém detekuje další dopravní
značku, např. snížení rychlosti kvůli
mokré vozovce, zobrazí se tato značka
jako prázdný výřez pod příslušnou
signalizací.
Přídavné dopravní značky jsou filtrovány
takto:
❒Při venkovní teplotě vyšší než 3 °C se
nezobrazí přídavná značka "sníh"
nebo "déšť".
❒Přídavná značka "sníh" nebo "déšť"
nebo "zamračeno" se nezobrazí v
případě, kdy stěrače nestírají při
venkovní teplotě pod 3 °C.
❒Jestliže je hmotnost vozidla nižší než
4 nebo 4,5 tun, nezobrazí se
přídavná značka "truck".
❒Značka omezení rychlosti se
nezobrazí, jestliže je na ni navázána
přídavná značka "traktor".
POZOR
82) Pokud se změnou zatížení
vozidla kamera silně vychýlí, může
systém dočasně přestat fungovat,
aby se mohla kamera samočinně
zkalibrovat.83) Systém detekuje přednastavené
silniční značky, za dobré
viditelnosti a vzdálenosti od
značek vidí všechny dopravní
značky.
84) Systém poskytuje asistenci při
řízení, tzn. že pomáhá řidiči, ale
nezbavuje jej odpovědnosti řídit
pozorně a patřičně v souladu s
předpisy v platném znění.
85) Jakmile je systém aktivní, je řidič
odpovědný za ovládání vozidla,
sledování systému a patřičný
zásah, je-li třeba.
UPOZORNĚNÍ
10) Se zakrytým senzorem se může
stát, že systém nebude fungovat.
11) Při nízkých teplotách a obzvlášť
drsných klimatických podmínkách
se může stát, že systém nebude
fungovat.
12) Senzor může ovlivnit déšť, sníh,
šplíchance a silné světelné
kontrasty.
13) Neprovádějte opravy v oblasti
čelního skla okolo senzoru.
100
131F1A0373
91

14) Jestliže je vozidlo vybaveno
neoriginálním kitem pro zavěšení,
systém by nemusel fungovat
správně.
15) Pří výměně žárovek světlometů
používejte výhradně originální
náhradní díly. Neoriginální žárovky
by mohly snížit výkony systému.
16) Očistěte čelní sklo od cizích
látek, jako jsou ptačí exkrementy,
hmyz, sníh či led.SYSTÉM EOBD
Systém EOBD (European On Board
Diagnosis) průběžně diagnostikuje
komponenty vozidla, jež mají vliv na
emise.
Svícením kontrolky
na přístrojové
desce spolu s upozorněním na
multifunkčním displeji signalizuje
zhoršení kvality těchto komponentů (viz
kapitola “Kontrolky a upozornění”).
Cíle systému:
❒mít pod kontrolou účinnost soustavy;
❒signalizovat zvýšení emisí selháváním
vozidla;
❒signalizovat, že je nutno některé
vadné komponenty vyměnit.
Součástí systému je i diagnostická
zásuvka pro připojení diagnostických
přístroje, kterým lze načíst chybové
kódy uložené v paměti řídicí jednotky a
zkontrolovat řadu specifických
diagnostických a provozních parametrů
motoru. Tuto kontrolu mohou provádět
i orgány oprávněné k silničním
kontrolám.UPOZORNĚNÍ Po odstranění závady
mají autorizované servisy Fiat za
povinnost provést test na zkušební
stolici a v případě potřeby i zkušební
jízdy, které si mohou vyžádat ujetí i
většího počtu kilometrů.
92
PALUBNÍ DESKA A OVLÁDAČE
