2015 FIAT DUCATO Návod k použití a údržbě (in Czech)

Pro uložení vyšší hodnoty rychlosti, než
je zobrazeno, přestavte páku A nahoru
(+). Při každém přestavení pákového
ovládače se rychlost zvýší cca o 1
km/h, zatímco v případě, že jej nahoře
podržíte, rychlost se zvyšuje o 5 km/h.
Pro uložení nižší rychlosti rychlosti,
než je zobrazeno, přestavte páku A
dolů (-). Při každém přestavení
pákového ovládače se rychlost sníží
cca o 1 km/h, zatímco v případě, že jej
dole podržíte, rychlost se bude snižovat
o 5 km/h.
Aktivace/deaktivace
tempomatu
Tempomat se zapne/vypne stiskem
tlačítka CANC/RES.
Zapnutí je signalizováno rozsvícením
kontrolky
na přístrojové desce.
Vypnutí je signalizováno zobrazením
symbolu
na displeji.
Překročení
naprogramované
rychlosti
Sešlápnutím pedálu akcelerace na
doraz je možné naprogramovanou
rychlost překročit, i když je omezovač
zapnutý.UPOZORNĚNÍ Při sešlápnutí pedálu
akcelerace na doraz ucítíte mírné
zatuhnutí, což je žádoucí, aby řidič
poznal, že je systém řízení rychlosti
deaktivován.
Jakmile vozidlo dosáhne
naprogramovanou mezní rychlost, je
normální, že při sešlápnutí pedálu
akcelerace ucítíte větší odpor tohoto
pedálu.
V takovém případě se omezovač
dočasně vypne; hodnota nastavená pro
rychlost bude na displeji blikat.
Snížením rychlosti pod
naprogramovanou hodnotu se
omezovač automaticky opět zapne.
UPOZORNĚNÍ Nejvyšší povolená
rychlost vozidla bez zapnutého
omezovače se dosáhne před
sešlápnutím pedálu na doraz,
zadrhnutím a zvýšením odporu.
Blikání naprogramované
rychlosti
Naprogramovaná hodnota bliká v
následujících případech:
❒při sešlápnutí pedálu akcelerace na
doraz tak, že vozidlo jede vyšší než
naprogramovanou rychlostí;❒jakmile není omezovač s to snížit
rychlost vozidla vzhledem ke sklonu
vozovky;
❒v případě prudké akcelerace.
Vypnutí zařízení
Omezovač rychlosti se vypne otočením
objímky A na polohuO.
Vypnutí omezovače je signalizováno
zhasnutím kontrolky
na přístrojové
desce a u některých verzí i
upozorněním a symbolem
na displeji.
Automatické vypnutí
zařízení
Zařízení se automaticky vypne v
případě poruchy systému.
POZOR
27) Za jízdy se zapnutou funkcí
nesmíte přeřadit na neutrál.
28) Při poruše omezovače otočte
objímku A naO, zkontrolujte
příslušnou pojistku a vyhledejte
autorizovaný servis Fiat.
53

STROPNÍ SVÍTIDLA
PŘEDNÍ STROPNÍ
SVÍTIDLO S BODOVÝMI
SVĚTLY
Stropní svítidlo se zapne/vypne
spínačem A obr. 69. Se spínačem A v
poloze uprostřed se svítidlaCaD
rozsvítí/zhasnou při otevření/zavření
předních dveří. Se spínačem A
přestaveným doleva zůstanou svítidla C
a D vždy zhasnutá. Se spínačem A
přestaveným doprava zůstanou svítidla
C a D trvale svítit.
Světla se rozsvěcují/zhasínají postupně.
Spínač B slouží jako bodové světlo;
při vypnutém stropním svítidle se
rozsvítí samostatně:
❒žárovka C, pokud se stiskne vlevo;
❒žárovka D, pokud se stiskne vpravo.UPOZORNĚNÍ Před vystoupením z
vozidla se ujistěte, že se oba spínače
nacházejí ve střední poloze; při zavření
dveří světla zhasnou, aby nevybíjela
akumulátor.
Pokud zapomenete přepínač v poloze
trvalého svícení, stropní svítidlo zhasne
automaticky po 15minutách od vypnutí
motoru.
Časované svícení
stropních svítidel
U některých verzí: pro pohodlnější
nastoupení/vystoupení z vozidla,
zejména v noci nebo v málo
osvětlených místech, se mohou svítidla
zapnout podle dvou logik časování.
ČASOVANÉ SVÍCENÍ PŘI NÁSTUPU
DO VOZIDLA
Stropní svítidla svítí takto:
❒asi na 10 sekund při odemknutí
předních dveří;
❒asi na 3 minuty při otevření některých
z bočních dveří;
❒asi 10 sekund po zavření dveří.
Časované svícení se přeruší přepnutím
klíčků zapalování na MAR.ČASOVANÉ SVÍCENÍ PŘI VÝSTUPU Z
VOZIDLA
Po vytažení klíčku ze zapalování se
stropní svítidla rozsvítí takto:
❒v průběhu 2 minut od vypnutí motoru
po dobu asi 10 sekund;
❒při otevření některých z bočních dveří
po dobu asi 3 minuty;
❒při uzavření dveří po dobu asi 10
sekund.
Časování automaticky skončí
zamknutím dveří.
STROPNÍ SVÍTIDLO V
NÁKLADOVÉM
PROSTORU
Je umístěno nad zadními dveřmi;
rozsvítí se stiskem krytu v místě
vyznačeném na obr. 70.
69F1A0074
70F1A0075
54
PALUBNÍ DESKA A OVLÁDAČE

BOČNÍ STROPNÍ
SVÍTIDLO V
NÁKLADOVÉM
PROSTORU
(u příslušné verze vozidla)
Rozsvícení: zatlačte na kryt v místě
vyznačeném na obrázku obr. 71.
PŘENOSNÁ STROPNÍ
SVÍTILNA
(u příslušné verze vozidla)
Lze ji používat jako pevné světlo nebo
přenosnou elektrickou svítilnu.
Pokud je přenosná svítilna připojená ve
svém pevném držáku obr. 72, baterie
svítilny se dobíjí automaticky.
Při stojícím vozidle a klíčkem zapalování
v poloze STOP nebo s vyjmutým
klíčkem se svítilna dobíjí pouze 15
minut.
OVLÁDAČE
VÝSTRAŽNÁ SVĚTLA
Zapnou se stiskem spínače A obr. 73
bez ohledu na polohu klíčku v
zapalování.
Při zapnutých výstražných světlech
blikají kontrolky
ana přístrojové
desce. Vypínají se opětovným stiskem
spínače A.UPOZORNĚNÍ Používání výstražných
světel je upraveno pravidly silničního
provozu, které platí v zemi, v níž se
právě nacházíte. Dodržujte předpisy
platné v dané zemi.
Brzdění v nouzové
situaci
(u příslušné verze vozidla)
Při nouzovém brzdění se automaticky
rozsvítí výstražná světla a na přístrojové
desce se současně rozsvítí kontrolky
a. Funkce se automaticky vypne,
jakmile přestane mít brzdění nouzový
ráz. Touto funkcí splňuje vozidlo přepisy
platné v současné době.
PŘEDNÍ SVĚTLOMETY DO
MLHY
(u příslušné verze vozidla)
S rozsvícenými potkávacími světly
zapnete mlhovky stiskem tlačítka
obr. 74. Na přístrojové desce se
rozsvítí kontrolka
.
Vypnou se opětným stiskem tlačítka.
Používání mlhových světel je upraveno
místními Pravidly silničního provozu.
Dodržujte předpisy platné v dané zemi.
71F1A0076
72F1A0077
73F1A0306
55

ZADNÍ SVÍTILNA DO
MLHY
Zapne se stiskem tlačítka
obr.75za
podmínky, že svítí potkávací světlomety,
poziční světla nebo přední světlomety
do mlhy (u příslušné verze vozidla).
Na přístrojové desce se rozsvítí
kontrolka
. Vypínají se opětovným
stiskem tlačítka nebo vypnutím
potkávacích a/nebo předních mlhových
světel (u příslušné verze vozidla).
Používání zadních mlhových světel je
upraveno Pravidly silničního provozu
platnými v zemi provozování vozidla.
Dodržujte předpisy platné v dané zemi.PARKOVACÍ SVĚTLA
Rozsvítí se pouze s klíčkem zapalování
v poloze STOP nebo vyjmutým klíčkem
a přestavením objímky na levé páce
do polohyOa poté do polohy
nebo
. Na přístrojové desce se rozsvítí
kontrolka
.
VYHŘÍVANÉ ZADNÍ OKNO
(u příslušné verze vozidla)
Zapíná se stisknutím tlačítka A obr. 76.
Vyhřívání zadního okna je řízeno
časovým spínačem, který je
automaticky vypne po cca 20
minutách.FUNKCE ODPOJENÍ
BATERIE (ÚSEKOVÝ
VYPÍNAČ)
(u příslušné verze vozidla)
Funkce odpojení baterie je aktivní
pouze s klíčkem na BATT, jak je
zobrazeno na štítku, který se nachází v
oblasti zobrazené na obr. 77.
MODE
74F1A0331
MODE
75F1A032376F1A0330
77F1A0082
56
PALUBNÍ DESKA A OVLÁDAČE

Pro přepnutí klíčku zapalování na
polohu BATT stiskněte tlačítko A
(červené barvy) obr. 78.
Baterie bude odpojena přerušením
ukostřovacího kabelu asi za 45 sekund
od přepnutí klíčku na BATT.
Těchto 45 sekund je potřeba na:
❒dovolit uživateli vystoupit z vozidla a
zamknout dveře dálkovým
ovládáním;
❒zajistit vypnutí všech elektrických
systémů vozidla.
Zkontrolujte, zda je baterie odpojená,
zamykání vozidla, na straně dveří
mechanické zámky.
Pro opětné připojení baterie zasuňte
klíček zapalování a přepněte do polohy
MAR. Vozidlo je pak možné nastartovat
normálním způsobem.Při odpojení baterie bude možná
zapotřebí znovu nastavit některá
zařízení (např. hodiny, datum, atd.)
ZAMYKÁNÍ DVEŘÍ
Všechny dveře se současně zamknou
stiskem tlačítka A obr. 79 na středovém
panelu bez ohledu na polohu spínacího
klíčku v zapalování.
Zamknutím dveří se rozsvítí kontrolka v
tlačítku.
Ovládacím panelu s ovládači oken je
tlačítko D obr. 80, kterým se ovládá
nezávislé odemknutí/zamknutí
nákladového prostoru.
SPÍNAČ PRO
PŘERUŠENÍ
DODÁVKY PALIVA
Ve vozidle je nainstalován bezpečnostní
odpojovač, který v případě nárazu
přeruší dodávku paliva, čímž se zastaví
motor.
Odpojovač odpojí přívod paliva, zapne
výstražná, obrysová a stropní světla,
odemkne všechny dveře a na
přístrojové desce zobrazí příslušné
hlášení; tyto funkce se vypnou stiskem
tlačítka A. U příslušné verze vozidla je
i bezpečnostní relé, které při nárazu
přeruší elektrické napájení. Tímto
způsobem je odstraněno nebezpečí
úniku paliva, dojde-li k poškození
palivového potrubí, a nemohou se tvořit
jiskry nebo elektrické výboje, dojde-li k
poškození elektrických komponentů
vozidla.
78F1A0083
79F1A0303
80F1A0085
57

29) 30)
UPOZORNĚNÍ Po nárazu nezapomeňte
vyjmout klíček ze zapalování, aby se
nevybila baterie. Pokud po nárazu
nedojde k úniku paliva ani poškození
elektrických zařízení vozidla (např.
světlometů) a vozidlo je schopné se
rozjet, zapněte znovu spínače
odpojování přívodu paliva.
Obnovení spínače
bezpečnostního
odpojování paliva
Odpojovač přívodu paliva znovu
zapnete tlačítkem A obr. 81.
POZOR
29) Jestliže po nárazu ucítíte zápach
paliva nebo zjistíte únik paliva z
palivové soustavy, systém znovu
neaktivujte: nebezpečí požáru.
30) Před opětným sepnutím
odpojovače přívodu paliva pečlivě
zkontrolujte, zda nedošlo k úniku
paliva nebo zda nebyla poškozena
elektrická výbava vozidla (např.
světlomety).
VNITŘNÍ VÝBAVA
HORNÍ ODKLÁDACÍ
SKŘÍŇKA - CHLAZENÝ
PROSTOR
(u příslušné verze vozidla)
Pro použití zvedněte víko, jako
zobrazeno na obr. 82.
Pokud je vozidlo vybaveno klimatizací,
je přihrádka opatřena prolisem na
odkládání lahví a může být chlazena
nebo vyhřívána vývojem spojeným
klimatizací.
SKŘÍŇKA V PALUBNÍ
DESCE
Skříňku otevřete madlem A obr. 83.
81F1A0086
82F1A0088
58
PALUBNÍ DESKA A OVLÁDAČE

UZAMYKATELNÁ
SKŘÍŇKA V PALUBNÍ
DESCE
(u příslušné verze vozidla)
Zámek se zamkne/odemkne otočením
klíčku doprava/doleva obr. 84.
Otevírá se úchytem.ÚLOŽNÝ PROSTOR
(u příslušné verze vozidla)
Úložný prostor obr. 85 je zřízen
uprostřed palubní desky.
Prostor B obr. 86 se nachází na pravé
straně palubní desky nad odkládací
přihrádkou.DRŽÁK NA POHÁRKY /
PLECHOVKY / LÁHVE V
PALUBNÍ DESCE
(u příslušné verze vozidla)
U některých verzí se v prostřední části
palubní desky nachází místo odkládací
skříňky dva prolisy na pohárky /
plechovky / láhve (0.5 / 0.75 l) obr. 87.
DRŽÁK NA MOBIL
(u příslušné verze vozidla)
Je umístěn na prostředním tunelu v
oblasti vyznačené na obr. 88
ÚLOŽNÉ PROSTORY VE
DVEŘÍCH
V panelu všech dveří jsou umístěny
odkládací kapsy na předměty/doklady
obr. 89.
83F1A0089
84F1A0090
85F1A0091
86F1A0092
87F1A0327
59

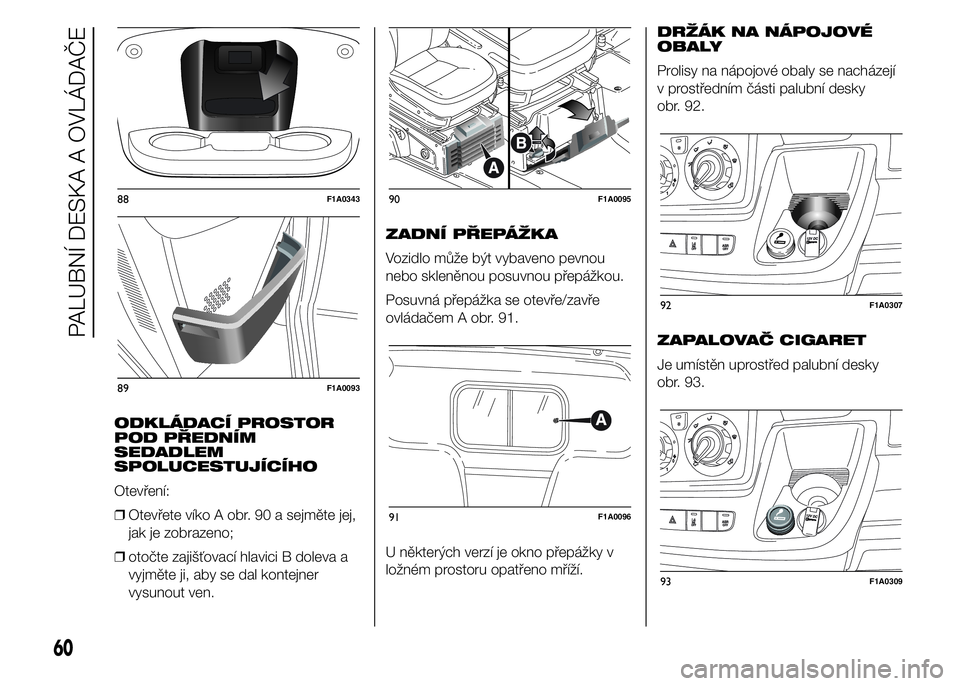

ODKLÁDACÍ PROSTOR
POD PŘEDNÍM
SEDADLEM
SPOLUCESTUJÍCÍHO
Otevření:
❒Otevřete víko A obr. 90 a sejměte jej,
jak je zobrazeno;
❒otočte zajišťovací hlavici B doleva a
vyjměte ji, aby se dal kontejner
vysunout ven.ZADNÍ PŘEPÁŽKA
Vozidlo může být vybaveno pevnou
nebo skleněnou posuvnou přepážkou.
Posuvná přepážka se otevře/zavře
ovládačem A obr. 91.
U některých verzí je okno přepážky v
ložném prostoru opatřeno mříží.DRŽÁK NA NÁPOJOVÉ
OBALY
Prolisy na nápojové obaly se nacházejí
v prostředním části palubní desky
obr. 92.
ZAPALOVAČ CIGARET
Je umístěn uprostřed palubní desky
obr. 93.
88F1A0343
89F1A0093
90F1A0095
91F1A0096
92F1A0307
93F1A0309
60
PALUBNÍ DESKA A OVLÁDAČE
