2015 FIAT DUCATO BASE CAMPER Brugs- og vedligeholdelsesvejledning (in Danish)

PPanorama
RFørerhus til personer og varer 6/9
pladser
245
I det følgende vises et eksempel på en
karrosseriversionskode med tilhørende
symbolforklaring, som gælder for alle
karrosseriversionskoder.
Eksempel:
250AMMFAHØJRE
250MODEL
APTT
MMOTOR
MTRANSMISSION/MOTORAKSLER
FKARROSSERI
AAKSELAFSTAND
HøjreVERSION
PTT
A3000 kg
B3300kg
C3500 kg
D3500 kg HEAVY
E3995/4005/4250 kg HEAVY
F2800 kg
G3650 kg
H3510 kg HEAVY
L3510 kg
M4400 kg HEAVY
MOTOR
M130 Multijet
N150 Multijet
P180 Multijet Power
R115 Multijet
V110 Multijet
TRANSMISSION
MMekanisk gear
AAutomatgearAKSELAFSTAND
AKort akselafstand
BMellem akselafstand
CLang akselafstand
DMellemlang akselafstand
UAlle lande (ufuldstændige køretøjer)
KARROSSERI
AChassis med førerhus
BChassis uden førerhus
CVognbund med førerhus
DLadvogn
ESkolebus til underskolen
FKassevogn
GForlænget lastførerhus
HChassis med forlænget førerhus
MMinibus

MOTOR
Generelt
110 Multijet (*) 115 Multijet (*)130 Multijet 150 Multijet180 Multijet
Power
Typekode F1AE3481G 250A1000 F1AE3481D F1AE3481E F1CE3481E
Princip Diesel Diesel Diesel Diesel Diesel
Antal og placering af cylindre 4 på række 4 på række 4 på række 4 på række 4 på række
Boring og slaglængde (mm) 88 x 94 83 x 90,4 88 x 94 88 x 94 95,8 x 104
Slagvolumen i alt (cm³) 2287 1956 2287 2287 2999
Kompressionsforhold 16,2 : 1 16,5 : 1 16,2 : 1 16,2 : 1 17,5 : 1
Største effekt (EØF) (kW) 82,5 84,6 96 109 130
Største effekt (EØF) (hk) 110 115 130 148 177
- ved (o/min) 3600 3750 3600 3600 3500
Største drejningsmoment
(EØF) (Nm)300 280 320 350 400
- ved (o/min) 1800 1500 1800 1500 1400
Brændstof Dieselolie til motorkøretøjer (Standard EN590)
(*)Version til specifikke markeder
246
TEKNISKE DATA

BRÆNDSTOFSYSTEM
Versioner Brændstofsystem
Alle Direkte “Common Rail” indsprøjtning
200)
BEMÆRK
200) Ændringer eller reparationer af brændstofsystemet, der ikke foretages korrekt og i overensstemmelse med
systemets tekniske specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
247

TRANSMISSION
Versioner Gearkasse Kobling Træk
115 Multijet(*)Med fem gear, alle
synkroniseret, samt bakgear
Selvjusterende pedal uden
frigangFortil 110 Multijet(*)
Med seks gear, alle
synkroniseret, samt bakgear 130 Multijet
150 Multijet
180 Multijet Power
(*)Version til specifikke markeder
248
TEKNISKE DATA

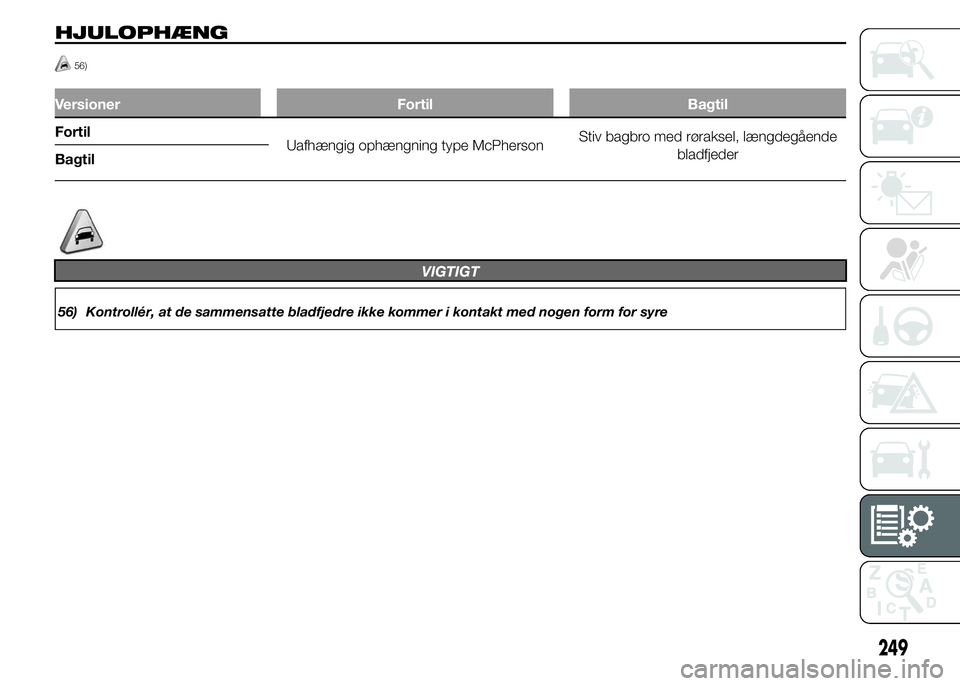

HJULOPHÆNG
56)
Versioner Fortil Bagtil
Fortil
Uafhængig ophængning type McPhersonStiv bagbro med røraksel, længdegående
bladfjeder
Bagtil
VIGTIGT
56) Kontrollér, at de sammensatte bladfjedre ikke kommer i kontakt med nogen form for syre
249

BREMSER
Driftsbremser fortil Driftsbremser bagtil Parkeringsbremse
Selvventilerende skivebremser Skivebremser.Mekanisk håndbremse, virkende på
baghjulsbremserne.
VIGTIGT Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved førstkommende bremsning.
250
TEKNISKE DATA

STYRETØJ
Versioner Vendediameter mellem fortove (m) Type
11,06
12,46
13,54
14,28
Ekstra lang akselafstand15,3
251
Kort akselafstand
Tandstangsstyring med hydraulisk servo Mellem akselafstand
Mellemlang akselafstand
Lang akselafstand

HJUL
FÆLGE OG DÆK
Fælge i presset stål eller i letmetal.
Slangeløse radialdæk. Alle godkendte
dæk fremgår af bilens
registreringsattest.
VIGTIGT I tilfælde af
uoverensstemmelse mellem
instruktionsbogen og
registreringsattesten er det alene
sidstnævnte, der er gældende.
Af hensyn til kørselssikkerheden skal
bilen være udstyret med dæk af samme
mærke og type på alle hjul.
VIGTIGT Der må ikke monteres slange i
slangeløse dæk (tubeless).
RESERVEHJUL
Fælg i presset stål. Slangeløst dæk.
HJULGEOMETRI
Forhjulenes spidsning målt mellem
fælgene: –1±1mm.
Målet gælder ved køreklar vægt.FORKLARING TIL
MÆRKNING PÅ DÆK
Eksempel: 215/70 R 15
109S(se fig. 251)
215Nominel bredde (S, afstand i mm
mellem siderne).
70Forhold mellem højde og bredde
(H/S) i procent.
RRadialdæk.
15Fælgdiameter (Ø) i tommer.
109Belastningsindeks (bæreevne)
SMaks. hastighedsindeks
Maks. hastighedsindeks
Qindtil 160 km/t
Rindtil 170 km/t
Sindtil 180 km/t
Tindtil 190 km/t
Uindtil 200 km/t
Hindtil 210 km/t
Vindtil 240 km/t
Hastighedsindeks for
vinterdæk
QM+Sindtil 160 km/t
TM+Sindtil 190 km/t
HM+Sindtil 210 km/t
Belastningsindeks
(bæreevne)
70335 kg
71345 kg
72355 kg
73365 kg
74375 kg
75387 kg
76400 kg
77412 kg
78425 kg
79437 kg
80450 kg
81462 kg
82475 kg
83487 kg
84500 kg
85515 kg
86530 kg
87545 kg
88560 kg
251F1A0247
252
TEKNISKE DATA
