2015 CITROEN DS5 HYBRID InstruktionsbÖcker (in Swedish)

255
DS5_sv_Chap09_verifications_ed01-2015
Tillsatsen AdBlue® och SCr-systemet
för dieselmotorer av typen BlueHDi
För att skydda miljön och uppfylla de nya
Euro 6 -normerna utan att kompromissa med
prestandan eller öka bränsleförbrukningen
i sina dieselmotorer har CITROËN valt att
utrusta sina bilar med en avgasrening som
kombinerar SCR-systemet (selektiv katalytisk
reduktion) och partikelfiltrering (FAP).
ScR-systemet
Med hjälp av tillsatsen AdBlue® som innehåller
urea, omvandlar en katalysator upp till 85 % av
kväveoxiderna (NOx) till kväve och vatten som
är oskadliga för hälsan och miljön. Tillsatsämnet AdBlue
® finns i en särskild
tank som är placerad under bagageutrymmet
baktill på bilen. Den rymmer ca 17 liter: detta
motsvarar en räckvidd på cirka 20 000 km
innan ett varningssystem utlöses som indikerar
att återstående körsträcka är högst 2 400 km.
Varje gång du lämnar in bilen för periodisk
service hos CITROËN eller på en annan
kvalificerad verkstad kommer tillsatstanken att
fyllas på med AdBlue
® för att SCR-systemet
ska fungera korrekt.
Om den uppskattade körsträckan mellan två
servicetillfällen överstiger gränsen 20 000
km,
rekommenderar vi att du vänder dig till en
CITROËN-verkstad eller en annan kvalificerad
verkstad för att göra påfyllningen som krävs. När AdBlue
®-tanken är tom hindras
motorn från att starta med hjälp av en
lagstadgad anordning.
När fel uppstår på SCR-systemet,
uppfyller inte längre bilens utsläppsnivå
Euro 6 -normerna: bilen släpper ut
föroreningar.
Om du konstaterar en funktionsstörning
i SC
r-

systemet ska du snarast
kontakta en CITROËN-verkstad eller
en annan kvalificerad verkstad: efter
1 100 km aktiveras automatiskt en
anordning som hindrar motorn från att
starta.
Kontroller

DS5_sv_Chap09_verifications_ed01-2015
Räckviddsmätare
Så snart reservnivån i AdBlue®-tanken
har nåtts eller efter att ett funktionsfel i
avgasreningssystemet SCR har detekterats,
visas en indikator när tändningen slås till, med
information om hur långt bilen kan köras innan
motorn inte längre går att starta.
Om ett fel har detekterats samtidigt som nivån
av AdBlue
® är låg visas den lägsta räckvidden.
Om det finns risk att motorn inte startar på grund av brist på AdBlue®
Motorns startspärr aktiveras
automatiskt när AdBlue®-tanken är tom. Räckvidd som överstiger 2 400 km
När tändningen slås till visas ingen
information om räckvidden automatiskt i
instrumentpanelen.
Genom att trycka på denna knapp visas den
momentana räckvidden.
Över 5 000 km anges inget värde.

257
DS5_sv_Chap09_verifications_ed01-2015
När tändningen slås på tänds kontrollampan
UREA, en ljudsignal hörs och ett meddelande
visas (t.ex: "Top up emissions additive: Starting
prevented in 1 500 km") (Fyll på tillsatsmedel:
om 1 500 km kan bilen inte längre startas) som
anger räckvidden uttryckt i kilometer
eller miles.
Medan du kör visas meddelandet var 300:e km
så länge tillsatsämnet inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar". Räckvidd mellan 600 och 2 400 km
När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar, en
ljudsignal hörs och ett meddelande visas (t.ex:
"Top up emissions additive: Starting prevented
in 600 km") (Fyll på tillsatsmedel: om
600 km kan bilen inte längre startas) som anger
räckvidden uttryckt i kilometer eller miles.
Medan du kör, visas meddelandet var
30:e sekund så länge tillsatsämnet inte
fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue®.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar".
Om du inte gör det kan du inte längre starta
bilen. Räckvidd mellan 0 och 600 km
När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar, en
ljudsignal hörs och detta meddelande visas:
"Top up emissions additive: Starting prevented"
(Fyll på tillsatsmedel: bilen kan inte längre
startas).
AdBlue
®-tanken är tom: bilens startspärr
hindrar motorn från att starta. Stopp på grund av brist på AdBlue
®
För att kunna starta motorn igen
rekommenderar vi dig att kontakta en
CITROËN-verkstad eller en annan
kvalificerad verkstad för påfyllning. Om
du själv fyller på tillsatsämnet måste du
hälla i minst 3,8 liter AdBlue
® i tanken.
Se avsnittet "Påfyllningar".
Kontroller

DS5_sv_Chap09_verifications_ed01-2015
Om det handlar om ett tillfälligt fel
försvinner varningen nästa gång bilen
används, efter att självdiagnostiken
har kontrollerat avgasreningssystemet
SCR.
Motorns startspärr aktiveras
automatiskt när du kört 1 100 km efter
att felet på avgasreningssystemet
SCR bekräftats. Låt CITROËN eller en
annan kvalificerad verkstad göra en
kontroll av systemet så fort som möjligt.
UREA- och SERVICE-lampan samt
motordiagnoslampan tänds tillsammans med
en ljudsignal och meddelandet "Emissions
fault" visas.
Varningen utlöses under färd när funktionsfelet
detekteras första gången. Därefter sker detta
varje gång tändningen slås till, så länge
orsaken till felet kvarstår.
om e

tt fel detekteras
Om felet i SCR-systemet bekräftas (efter
50 km körsträcka med permanent indikering
av funktionsfelet), tänds SERVICE-lampan
och motordiagnoslampan med fast sken och
UREA-lampan blinkar, åtföljt av en ljudsignal
och ett meddelande (exempel: "Emissions
fault: Starting prevented in 300 km") (Fel i
avgasreningen: Om 300 km går bilen inte att
starta) som anger hur långt bilen kan köras
uttryckt i km eller miles.
Medan du kör visas meddelandet var
30:e sekund så länge felet i
avgasreningssystemet SCR kvarstår.
Varningen visas på nytt varje gång tändningen
slås till.
Då måste du så fort som möjligt kontakta en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Annars går bilen inte längre att starta. Under fasen för tillåten körning (mellan
1 100 km och 0 km)

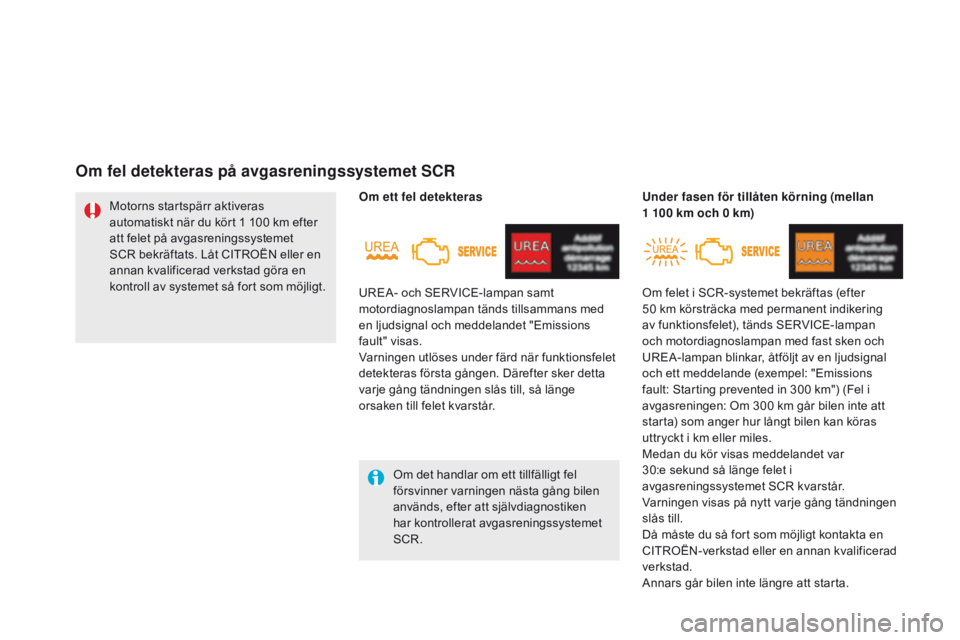

om fel detekteras på avgasreningssystemet ScR

259
DS5_sv_Chap09_verifications_ed01-2015
Varje gång tändningen slås på, tänds
kontrollampan SERVICE och kontrollampan
för motorns självdiagnos, kontrollampan UREA
blinkar, en ljudsignal hörs och detta meddelande
visas: "Emissions fault: Starting prevented" (Fel i
avgasreningen: bilen kan inte startas). Startspärr
För att kunna starta motorn igen måste du
ovillkorligen kontakta CITROËN eller en annan
kvalificerad verkstad.Du har passerat gränsen för tillåten
körning: startspärren hindrar motorn
från att starta. Isbildning i tillsatsen AdBlue
®
Tillsatsämnet AdBlue® fryser vid
temperaturer under cirka -11 °C.
I SCR-systemet finns en funktion som
värmer AdBlue
®-tanken, vilket ger
möjlighet att köra bilen i mycket låga
temperaturer.
Kontroller

DS5_sv_Chap09_verifications_ed01-2015
Påfyllning av tillsatsen AdBlue®
Påfyllning av AdBlue®-tanken ska göras
varje gång bilen lämnas in för service hos en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Men med tanke på tankens volym kan det vara
nödvändigt att fylla på tillsatsen mellan två
servicebesök, i synnerhet om det anges av en
varning (kontrollampa och meddelande).
Detta kan utföras på en CITROËN-verkstad
eller på en annan kvalificerad verkstad.
Om du ska fylla på tillsatsen själv ber vi dig
noggrant läsa följande varningar.Försiktighetsåtgärder vid användning
Tillsatsen AdBlue® är en lösning som innehåller
ett urinämne. Vätskan är inte brandfarlig, samt
saknar färg och lukt (om den förvaras svalt).
Om ämnet kommer i kontakt med huden ska
du tvätta det berörda området med rinnande
vatten och tvål. Om ämnet kommer i kontakt
med ögonen ska du omedelbart skölja med
rikliga mängder rinnande vatten eller med en
lösning avsedd för ögontvätt under minst
15 minuter. Kontakta läkare om en brännande
känsla eller en irritation kvarstår.
Vid förtäring ska du omedelbart skölja munnen
med rent vatten och sedan dricka mycket
vatten.
Under vissa förhållanden (vid höga temeraturer
till exempel) finns risk för att ammoniak avges:
produkten får inte inandas. Ångor av ammoniak
irriterar slemhinnorna (ögon, näsa och hals).
AdBlue
® ska förvaras utom räckhåll för
barn, i sin originalförpackning.
Häll aldrig över AdBlue
® i en annan
behållare: då förlorar ämnet sina
renande egenskaper. Använd endast AdBlue
® som uppfyller
ISO -normen 22241.
Späd aldrig ut tillsatsen med vatten.
Häll aldrig tillsatsen direkt i
bränsletanken.
Fyll aldrig på tillsatsen från en
behållare med AdBlue
® som endast är
avsedd för lastbilar.
Ämnet är förpackat i en flaska med en
anordning som förhindrar droppar, vilket
underlättar påfyllningarna. Du kan köpa flaskor
på 1,89 liter (1/2 gallon) på en CITROËN-
verkstad eller en annan kvalificerad verkstad.

261
DS5_sv_Chap09_verifications_ed01-2015
Förvara inte flaskor med AdBlue® i
bilen. Innan du fyller på tillsatsen ska du försäkra dig
om att bilen står på en plan och horisontell yta.
På vintern ska du kontrollera att bilens
temperatur är över -11°C. Annars fryser
AdBlue
® och kan då inte hällas i tanken.
Parkera bilen i en mer tempererad lokal under
några timmar för att kunna fylla på tillsatsen.
Tillvägagångssätt
F Tryck på knappen START/STOP för att stänga av motorn. F

L
yft bagagerumsgolvet för att komma
åt AdBlue
®-tanken. Använd ett lämpligt
föremål, exempelvis en väska, för att hålla
vänstersidan upplyft.
Rekommendationer för lagring
AdBlue® fryser vid temperaturer under
cirka -11°C och försämras över 25°C. Förvara
flaskorna svalt och låt dem inte utsättas för
direkt solstrålning.
Under dessa förhållanden kan tillsatsen
förvaras i minst ett år.
Om tillsatsen har frusit kan den användas efter
att ha tinats upp helt i rumstemperatur.
Kontroller

DS5_sv_Chap09_verifications_ed01-2015
F Snäpp upp det svarta plastlocket med hjälp av tungan. F
F ör in fingrarna i hålet och vrid det blåa
locket en sjättedels varv moturs.
F

F
rigör locket uppåt försiktigt, utan att
släppa taget. F
T a fram flaskan med AdBlue®. Efter att
ha kontrollerat sista förbrukningsdag
ska du noggrant läsa instruktionerna för
användning som står på etiketten innan
du börjar hälla flaskans innehåll i bilens
AdBlue
®-tank.
