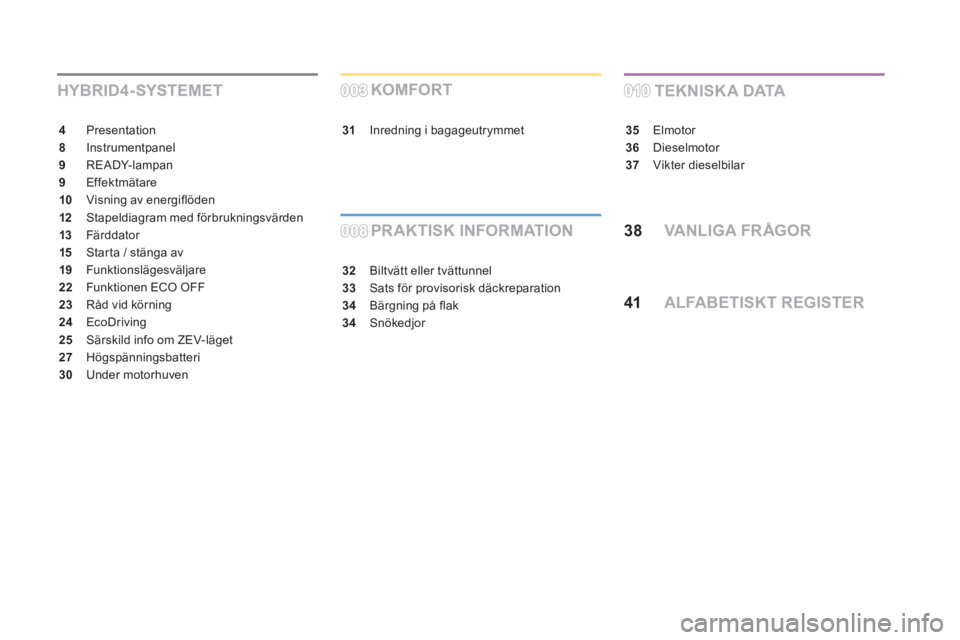

ALFABETISKT REGISTER
4 Presentation
8 Instrumentpanel
9 READY-lampan
9 Ef fektmätare
10 Visning av energifl öden
12 Stapeldiagram med förbrukningsvärden
13 Färddator
15 Star ta / stänga av
19 Funktionslägesväljare
22 Funktionen ECO OFF
23 Råd vid körning
24 EcoDriving
25 Särskild info om ZEV-läget
27 Högspänningsbatteri
30 Under motorhuven
HYBRID4-SYSTEMET
PR AKTISK INFORMATION KOMFORT
32 Biltvätt eller tvättunnel
33 Sats för provisorisk däckreparation
34 Bärgning på fl ak
34 Snökedjor
TEKNISKA DATA
35 Elmotor
36 Dieselmotor
37 Vikter dieselbilar
VA N LI GA FR ÅG O R
31 Inredning i bagageutrymmet
38
41

Stapeldiagram med förbrukningsvärden
(enbart på pekskärmen)

Den här grafiken visar historik för genomsnittlig
bränsleförbrukning. Förbrukningsvärdena beräknas
under de 30 senaste minuterna, i perioder om 5 minuter.
" 60% Hybrid Use
" innebär att bilen under 60% av
körtiden drivs med Hybrid4-systemet och 40% av tiden
med enbart HDi-dieselmotorn.


Ytterligare information om färddatorn finns i motsvarande avsnitt.



Bränsleförbrukning

13Hybrid4-systemet
Färddator


System som lämnar information om den aktuella sträckan (räckvidd, förbrukning etc.).












Display på instrumentpanelen



Visning av data



)
Tryck på torkarreglagets
ände för att steg
för steg visa de olika flikarna.



- Momentan information om:


●
räckvidd,

●
förbrukning.





- Sträcka "1"
med:


●
medelhastighet,
på den första sträckan,

●
medelförbrukning.





- Sträcka "2"
med:


●
medelhastighet,
på den andra sträckan,

●
medelförbrukning.


Sträcka "1"
och "2"
är oberoende av varandra,
men används på samma sätt.
Sträcka "1"
kan exempelvis användas
för dagliga mätningar och sträcka "2"
för
månatliga mätningar.


- Energiflöden.

- Radio eller media som
avlyssnas.

- Navigationsinstruktioner.





Nollställning av sträcka



)
När önskad sträcka visas trycker du i mer
än två sekunder på knappen i änden av
torkarreglaget.



Nollställning av stapeldiagram
(enbart med pekskärmen)



)
När sträcka "2"
visas ska du trycka i mer
än 2 sekunder på torkarreglagets ände, för
att även nollställa stapeldiagrammet med
förbrukningsvärden.

Pekskärm


Visning av uppgifter


Fliken med momentan information om:


- räckvidd

- momentan förbrukning.


Fliken för sträcka "1"
med:


- medelförbrukning

- medelhastighet,
på den första sträckan.


Fliken för sträcka "2"
med:


- medelförbrukning

- medelhastighet,
på den andra sträckan,


Energiflöden.
Stapeldiagram med förbrukningsvärden.



Nollställning av sträcka



)
Välj menyn " Driving
" (Körning).
Färddatorns information visas på menyns
första sida.


)
Tryck på en av knapparna för att visa
önskad flik.


)
Tryck på nollställningsknappen
när önskad sträcka visas.
Sträckorna "1"
och "2"
är oberoende av
varandra, men används på samma sätt.
Sträcka "1"
kan exempelvis användas
för dagliga mätningar och sträcka "2"
för
månatliga mätningar.


Nollställning av stapeldiagram



)
När sträcka "2"
visas trycker du på
nollställningsknappen för att även
nollställa stapeldiagrammet med
förbrukningsvärden.
