2015 CITROEN DS4 InstruktionsbÖcker (in Swedish)

303
DS4_sv_Chap10_info-pratiques_ed02-2015

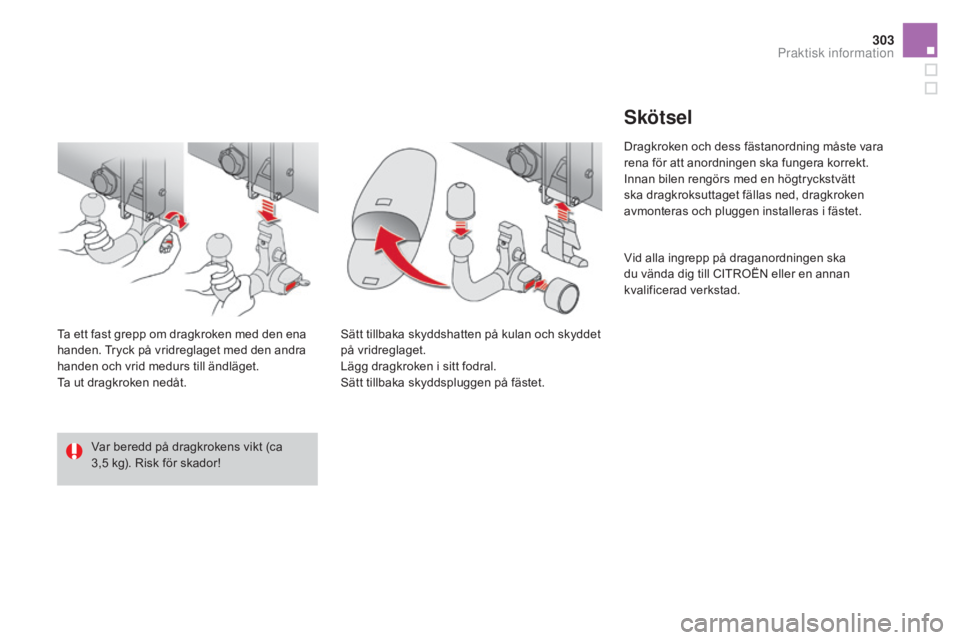

Var beredd på dragkrokens vikt (ca
3,5 kg). Risk för skador!
Ta ett fast grepp om dragkroken med den ena
handen. Tryck på vridreglaget med den andra
handen och vrid medurs till ändläget.
Ta ut dragkroken nedåt.
Sätt tillbaka skyddshatten på kulan och skyddet
på vridreglaget.
Lägg dragkroken i sitt fodral.
Sätt tillbaka skyddspluggen på fästet.
Skötsel
Dragkroken och dess fästanordning måste vara
rena för att anordningen ska fungera korrekt.
Innan bilen rengörs med en högtryckstvätt
ska dragkroksuttaget fällas ned, dragkroken
avmonteras och pluggen installeras i fästet.
Vid alla ingrepp på draganordningen ska
du vända dig till CITROËN eller en annan
kvalificerad verkstad.
Praktisk information

DS4_sv_Chap10_info-pratiques_ed02-2015
TillbehörI CITROËN-butikerna finns ett brett sortiment av tillbehör och reservdelar.
Dessa tillbehör och reservdelar är anpassade till ditt fordon och omfattas av CITROËNS garanti.
"Komfort":
vindavvisare på dörrar, sidogardiner, gardin
bak, kylbox, klädhängare på nackstöd,
läslampa, backspegel för husvagn, doftspridare
och doftpatroner, parkeringssensorer fram och/
eller bak...
"Transport":
bagarumsmatta med och utan kanter, lastnät,
bagagehållare, lastbågar, cykelhållare,
skidhållare, DS-takboxar, dragkrokar, elsatser
till dragkrokar...
"Stil":
växelspaksknoppar, fotstöd av aluminium,
lättmetallfälgar, kromade backspegelkåpor...
"Säkerhet":
billarm, nivåsensor, spårsändare, bälteskuddar
och bilbarnstolar, alkomätare, första
hjälpen-sats, brandsläckare, hundgaller,
säkerhetsbälten till husdjur, varningstriangel,
reflexväst, stöldskydd för hjul, snökedjor,
Autosock...
Om en dragkrok och tillhörande elsats
monteras på en verkstad som inte
ingår i CITROËNS verkstadsnät, måste
tillverkarens föreskrifter följas. *

F
ör att undvika all risk för att
pedalerna blockeras: -

k
ontrollera att mattan placeras och sätts
fast på rätt sätt,
-

l
ägg aldrig flera mattor på varandra.
"Skydd":
skyddsmattor*, överdragsklädslar som är
kompatibla med sidokrockkuddar, skyddslister
till dörrar och stötfångare, skydd till
bagagerumströskel, sätesöverdrag för husdjur,
skyddsöverdrag till bilen...

305
DS4_sv_Chap10_info-pratiques_ed02-2015
"Multimedia":
handsfree med Bluetooth, portabla navigatorer,
kartuppdateringar, trafikvarningssystem,
portabel videoskärm, hållare för portabel
videoutrustning, eluttag 230V/50Hz, Iphone
®-
kompatibel mobiltelefonladdare, hållare för
telefon/smartphone...
Hos din CITROËN-verkstad hittar du även
produkter för (in- och utvändig) rengöring, som
t.ex. våra miljöprodukter "TECHNATURE",
produkter för påfyllning (spolarvätska etc.),
sprayburkar och pennor för bättring av
karosslack som exakt motsvarar färgtonen på
din bil, refill-produkter (patron till satsen för
provisoriska däckreparationer etc.)...
Installation av
radiosändare
Före all eftermontering av radiosändare
med utvändig antenn på bilen,
rekommenderar vi att du vänder
dig till din CITROËN-handlare, som
kan förse dig med information om
vilka specifikationer som måste
uppfyllas (frekvensband, maximal
uteffekt, antennposition, specifika
installationsvillkor) av de sändare som
kan monteras, i enlighet med direktivet
för elektromagnetisk kompabilitet för
fordon (2004/104/EG).Montering av elektriska utrustningar
eller tillbehör som inte rekommenderas
av CITROËN kan medföra fel på
fordonets elsystem och för hög
elförbrukning.
Ta kontakt med en CITROËN-handlare
för att ta reda på vilka utrustningar eller
tillbehör som är godkända. Beroende på lagstiftningen i landet
kan det vara obligatoriskt med viss
säkerhetsutrustning: reflexväst,
varningstriangel, alkotestare,
reservlampor, reservsäkringar,
brandsläckare, första hjälpen-sats,
stänkskydd baktill på bilen etc.
Praktisk information

DS4_sv_Chap11_caracteristiques_ed02-2015
Tekniska data

DS4_sv_Chap11_caracteristiques_ed02-2015

DS4_sv_Chap11_caracteristiques_ed02-2015
Motorer och växellådor - bensinbilar
BensinmotorerV Ti 120PureTech 130 S&STHP 15 0
Växellådor BVM
(Manuell 5-växlad) BVM6
(Manuell 6-växlad) BVA6
(Auto. 6
växlar)
Typbeteckning:
NX... 5FS0
5FS0/1 HNYM/S
HNYM/1S
HNYM/2S 5FEA
Cylindervolym (cm
3) 1 5981 1991 598
Cylinderdiameter x slaglängd (mm) 77
x 85,875
x 90,577
x 85,8
Max effekt* enl. EEG -standard (kW) 889611 0
Varvtal vid max. effekt (rpm) 6


0005
5006


050
Max. vridmoment enl. EEG -standard (Nm) 160230 240
Varvtal vid max. vridmoment (rpm) 4
2501


7501
400
Bränsle BlyfrittBlyfrittBlyfritt
Katalysator JaJaJa
Oljevolym (liter) 4,253,54,25
.../S : modell utrustad med Stop & Start.
.../1


: modell utrustad med däck med lågt rullmotstånd.
.../2


: modell utrustad med däck med mycket lågt rullmotstånd.
* Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.

309
DS4_sv_Chap11_caracteristiques_ed02-2015
BensinmotorerTHP 160THP 165 S&STHP 200
Växellådor BVA6
(Auto. 6
växlar)E AT 6
(Auto. 6
växlar)BVM6
(Manuell 6-växlad)
Typbeteckning:
NX... 5FMA5GZT/S
5GZ T/1S 5FU8
5FU8/1
Cylindervolym (cm
3) 1 5981 5981 598
Cylinderdiameter x slaglängd (mm) 77
x 85,877
x 85,877
x 85,8
Max effekt* enl. EEG -standard (kW) 120121147
Varvtal vid max. effekt (rpm) 6


0006


0005
500
Max vridmoment enl. EEG -standard (Nm) 240240 275
Varvtal vid max. vridmoment (v/min) 1
4001
4001


700
Bränsle BlyfriBlyfritt Blyfri
Katalysator JaJaJa
Oljevolym (liter) 4,254,254,25
.../S : modell utrustad med Stop & Start.
.../1


: modell utrustad med däck med lågt rullmotstånd.
* Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.
Tekniska data

DS4_sv_Chap11_caracteristiques_ed02-2015
De angivna tågvikterna och släpvagnsvikterna gäller vid en höjd över havet på 1 000 meter. Den angivna släpvagnsvikten ska minskas med 10 % för
v arje 1 000 meter extra över havet.
När bilen används som dragbil är den högsta tillåtna hastigheten reducerad (följ lagstiftningen i ditt land).
Hög utetemperatur kan leda till att motorprestandan sänks för att skydda motorn. När utetemperaturen överstiger 37
°C ska släpvagnsvikten
begränsas.
Bil- och släpvagnsvikter - Bensinbilar (i kg)
Bensinmotorer V Ti 120PureTech 130 S&STHP 15 0
Växellådor BVM
(Manuell 5-växlad) BVM6
(Manuell 6-växlad) BVA6
(Auto. 6
växlar)
Typbeteckning:
NX... 5FS0
5FS0/1 HNYM/S
HNYM/1S - /2S 5FEA
-
Tomvikt 1
2051
2551
363
-
T

jänstevikt* 1
2801
3301
438
-
T

o t a l v i k t 1


7551
7901
835
-

T
ågvikt
i 1

2% lutning 2
9552
9902
635
-

B
romsad släpvagn (inom gränsen för tågvikten)
i 1

2% lutning 1
2001
200800
-

B
romsad släpvagn** (med lastfördelning
inom tågvikten) 1
4501
4501


000
-

O
bromsad släpvagn 640675715
-

M
ax kultryck 757575
* Tjänstevikten motsvaras av tomvikten + föraren (75
kg).
**

V
ikten på en bromsad släpvagn kan inom ramen för tågvikten ökas i den mån som den maximala totalvikten för dragfordonet samtidigt minskas.
Observera att dragfordon med liten last kan få sämre väghållning vid bogsering.
